Was ist Faserarray

Mit der weit verbreiteten Einführung von 5G-Netzwerken sind die Ausdehnung der Rechenzentrumsinfrastruktur und die schnellen Fortschritte bei IoT-Technologien, effiziente und zuverlässige optische Signalübertragung von kritisch wichtiger Wechsel. und Laserverarbeitung .

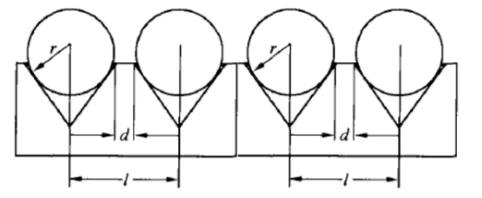

Ein Faserarray ist ein optisches Gerät, das ein Bündel von ausrichtet und sichertOptische Fasernoder Faserbänder in angegebenen Intervallen auf einem V-Grove-Substrat ., das eine V-Grove-Basisplatte, Abdeckplatte, umfasst, umfasstOptische Fasernund Klebstoff sind seine Kernvorteile in der Faserausrichtung mit hoher Präzisionsfaser und den Signalübertragungsfunktionen mit niedriger Verlust. Sie sind jetzt kritische Komponenten in planaren Lichtwellenschaltungen (PLCs), Arrayed Waveguide Gratings (AWGs) und mikro-elektromechanische Systeme (mems) {4 {{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{}}}}}}}

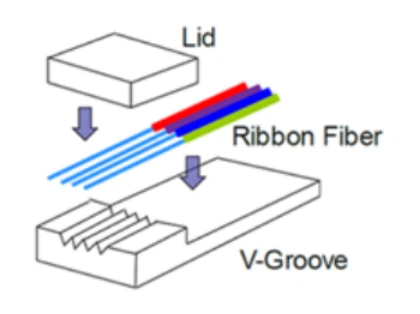

Schematisches Diagramm der Faser -FA -Struktur (Bildquelle: Internet)

Das definierende Merkmal von Glasfaser-Arrays ist die Fähigkeit, mehrere Fasern-Even-Dutzende in einem kompakten Raum ohne Überflüsse zu verkapulieren.



Präzisionsbearbeitung und Polieren erreichen Insertionsverlust unter 0 . 05 dB, wobei die Signalübertragungseffizienz signifikant steigert.



Bei Rückgabeverlust minimieren FAS -Signalreflexion mit einem Rückgaberichtungsverlust (typischerweise mehr oder gleich) 55 dB (APC, abgewinkelter physischer Kontakt), um eine stabile Übertragung . sicherzustellen,



Konstruiert mit optischen Fasern, Glassubstraten und modernen Klebstoffen, die eine hervorragende mechanische/thermische Stabilität bieten.



Mit dem Fortschritt der Technologie sind die FA-Herstellungsprozesse jetzt gut etabliert. Die mechanische Genauigkeit korreliert direkt mit der optischen Leistung.

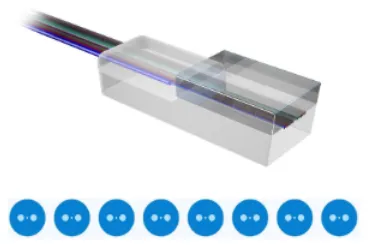

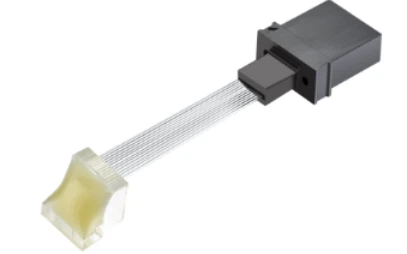

Die Proliferation von FA-Anwendungen in Modulen mit hoher Dichte hat verschiedene Varianten angetrieben: Polarisation-Maination-Faser-Arrays (PM-FAS), Modusfeldwandler Fas, FA+Objektivanordnungen und MPO/MT-to-Fa-Fan-Outs-Meting-Anforderungen .}}}}}}}}}}}}



{Oder









{Oder

{Oder





{Oder





Um vorhandene Leistungstestmethoden für Faser -Array -Komponenten (FA) zu beheben,COBTELhas independently developed a distributed return loss detector based on white-light interferometry. This instrument enables full-length distributed return loss scanning of entire FA patch cords, connectors, end faces, and internal bonding points within optical links, with 100-micron precision and a signal sensitivity of -100 dB. By setting thresholds, Das System identifiziert automatisch Positionen und Signalgrößen, die Spezifikationen überschreiten und die Produktionstests mit hohem Volumen unterstützen .

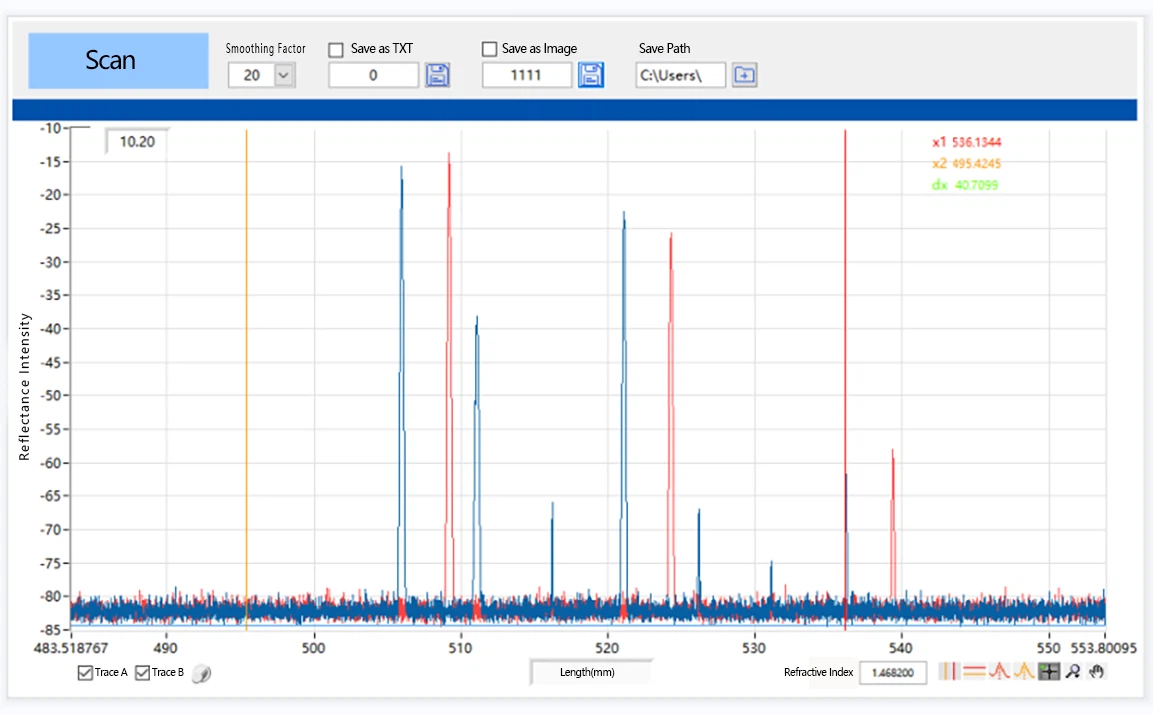

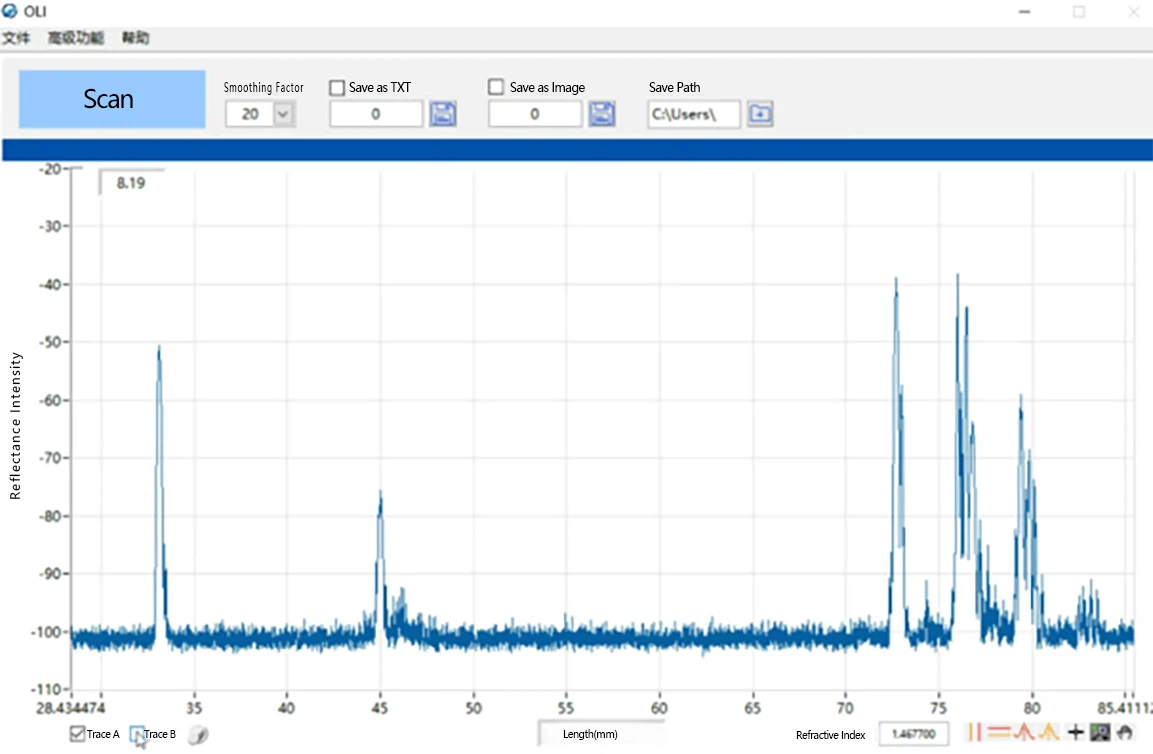

Wie in der folgenden Abbildung mit Testergebnissen eines 45 -Grad -FA dargestelltPatch CordMit unserer OLI -Ausrüstung:

Die rote Kurve repräsentiert den normalen Kanal, während das Blau einen abnormalen Kanal . angibt. Der FA misst ungefähr 15 mm . Der erste Peak entspricht der vorderen Endfläche, die zweite den 45 -Grad -Heck -Ende -Gesichtsgesicht und die dritte resultierende Aussagen aus einer einzigen internen Reflexion {{4} Die 45 -Gread -Intenflexionstärkte, die starken Reflexionen mit zunehmendem Abstand mit den 45 -Steigungsstärken mit starken Reflexionen mit multiplen Reflexionen mit progressiver Melz -Steigungskreativen führen, verursacht mehrere interne Reflexionen mit progressiven Melz. Erfasst durch das Gerät .





Normaler optischer Kanal

abnormaler optischer Kanal



Ähnlich in der blauen Kurve (abnormaler Kanal) erzeugt eine Anomalie, die sich ungefähr 5 mm von der Vorderkante entfernt befindet, zwei Spitzen zwischen den Interferenzspitzen (i_{1}e_{2}, der Vorder- und Hinterkante) aufgrund mehrfacher interner Reflexionen. Beide Spitzen stammen vom selben Anomaliepunkt.







OliFührt Materialinspektionen für Fa-Typ-Patchkabel durch und führt gleichzeitig optische Pfadqualitätstests an vollständig zusammengesetzten Modulen durch, um Faserschäden oder Frakturen zu identifizieren, die während der Kapselung . unten auftretenOliDie Scan -Ergebnisse für verschiedene optische Kanäle in einem fertigen Modul:

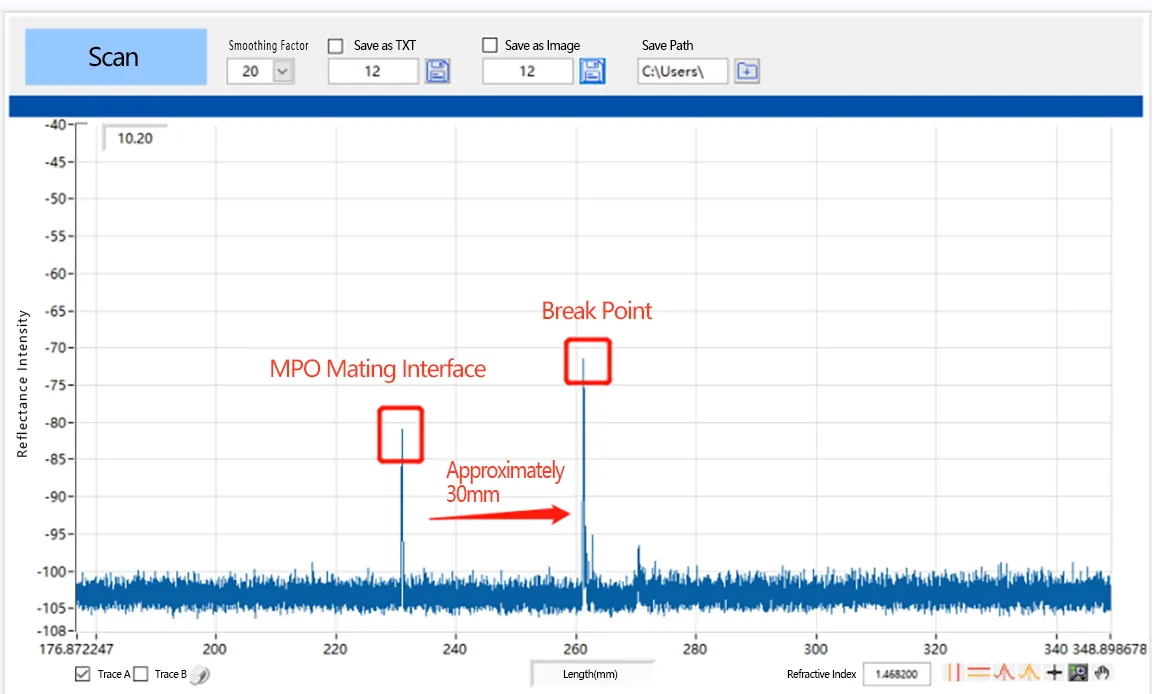

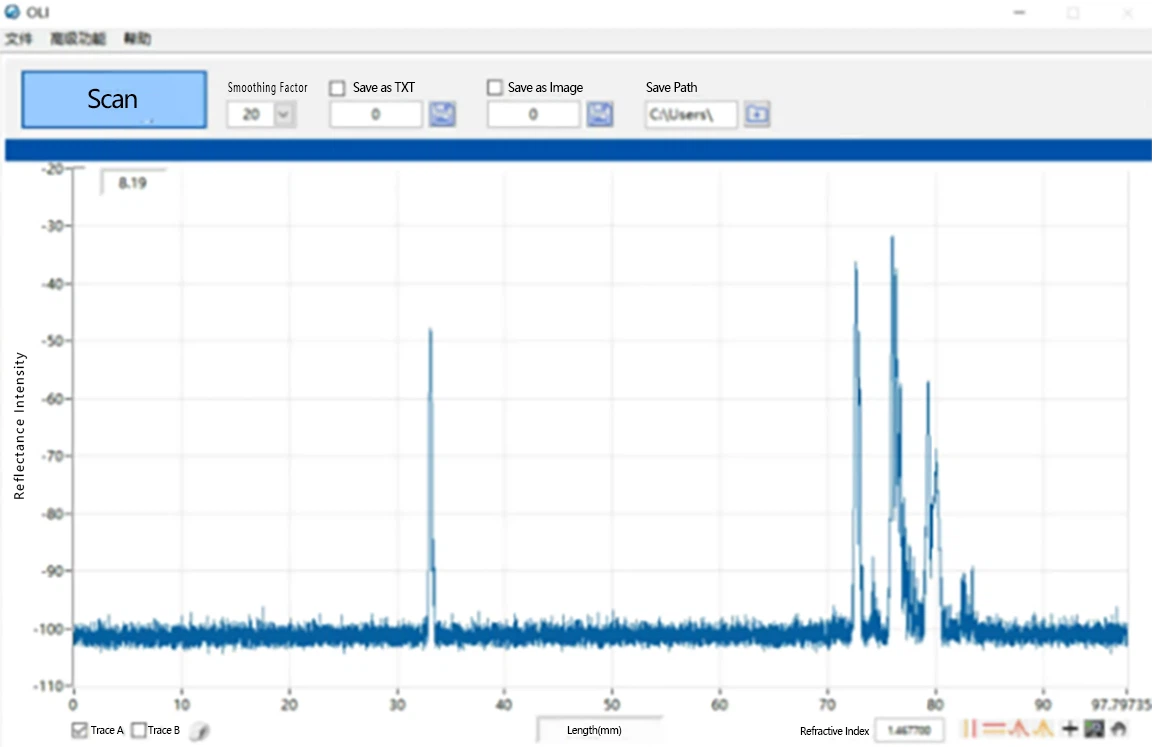

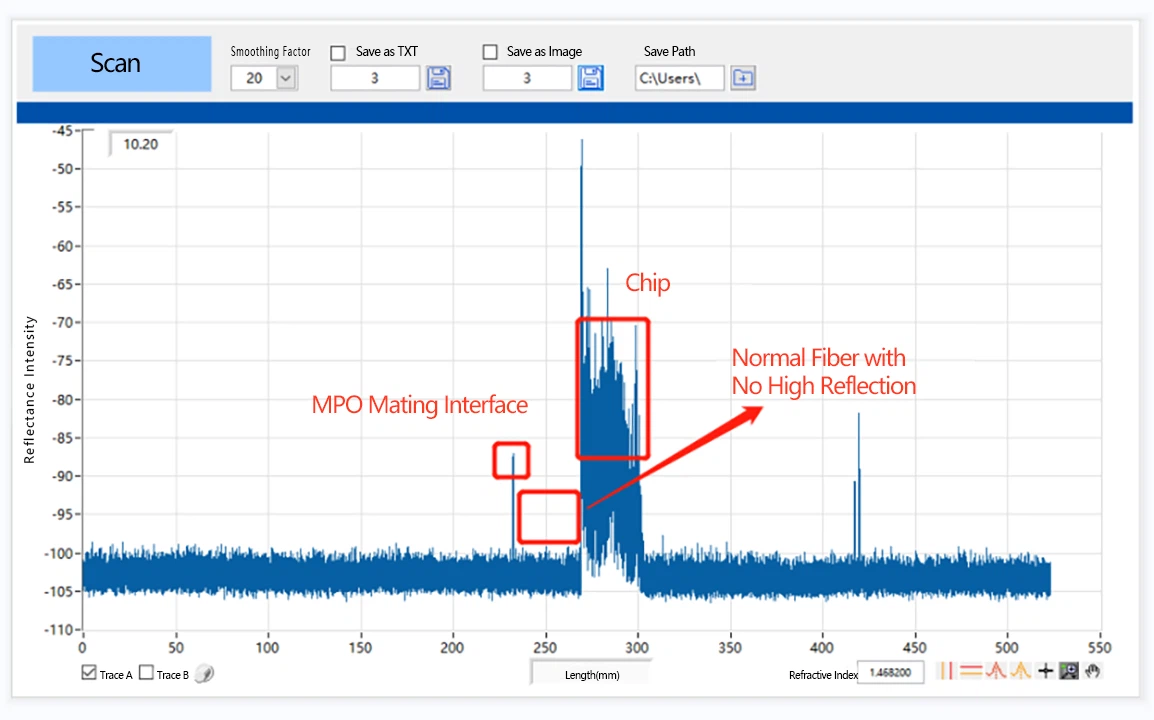

Normaler optischer Kanal: abnormaler optischer Kanal

Testergebnisse lokalisieren genau optische Anomalien und quantifizierenOliDie Bewertung von gebogenen Faserbändern erscheint unten:

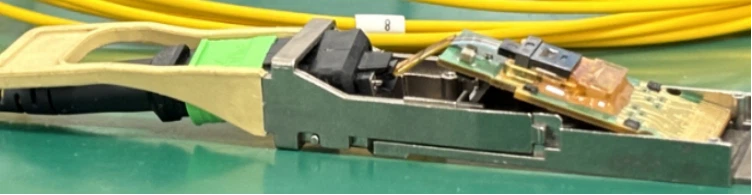

Normaler Faserbandkanal: Manuell gebogenes Faserband

Wenn interne Bänder absichtlich an einem Schwellenwert hinausgebunden sind, geben Sie Verlustspikes an der Krümmungs-Apex-Indikatierung übermäßigem Stress mit Langzeitversagen zurück .OliMessen Sie diese unsichtbaren Mikrodefekte genau, verbessern Sie die Qualitätskontrolle und mildern Risiken .



Messungsergebnisse: Bent Faserband im Modul

Als Kernkomponenten in der optischen Kommunikation und Erfindung,Glasfaserarrayssiehe wachsende Nachfrage, die von 5G angetrieben wird,Rechenzentrenund IoT -Technologien . Mit fortschreitenden Anwendungen und technologischen Upgrades ist dieser Markt bereit, weiter zu expandieren .COBTEL 's Innovative FA -Messlösung wird über Gerätemodule eingesetzt. ..
