Sind Sie bereit, eine Karriere mit hoher Nachfrage im Rückgrat der modernen Konnektivität zu starten? AGlasfaser -TechnikerkursRäumen Sie das Know -how zum Entwerfen, Installieren und Aufrechterhalten der Systeme, die die heutige digitale Welt mit Strom versorgen. Da Branchen von Telekommunikation bis hin zu Rechenzentren zunehmend auf blitzschnellen, sicheren faseroptischen Netzwerken angewiesen sind, sind qualifizierte Techniker beispiellose Nachfrage. Dieser umfassende Leitfaden taucht in die Kernprinzipien, Technologien und Zertifizierungen ein, die in einem behandelt werdenGlasfaser -TechnikerkursSie befähigen Sie, die Infrastruktur hinter der globalen Kommunikation zu beherrschen.
In diesemGlasfaser -TechnikerkursÜbersicht, werden Sie wesentliche Themen wie Grundlagen der optischen Faser, Signalübertragungsprinzipien und hochmoderne Kabeltypen vom Einzelmodus bis zu Biegefasern untersuchen. Erfahren Sie, wie Sie Dispersion beheben, den Signalverlust minimieren und erweiterte Lösungen wie MPO\/MTP -Stecker und AOC -Kabel einsetzen. Unabhängig davon, ob Sie U-Boot-Kabel spleißen oder 400-g-Rechenzentren optimieren, bietet dieses Training praktische Fähigkeiten bei der Handhabung von Fasern, der Beendigung von Anschluss und Netzwerktests.
Teil 1: Einführung in die optische Faser-\/Faseroptik
1. Konzept der optischen Faser

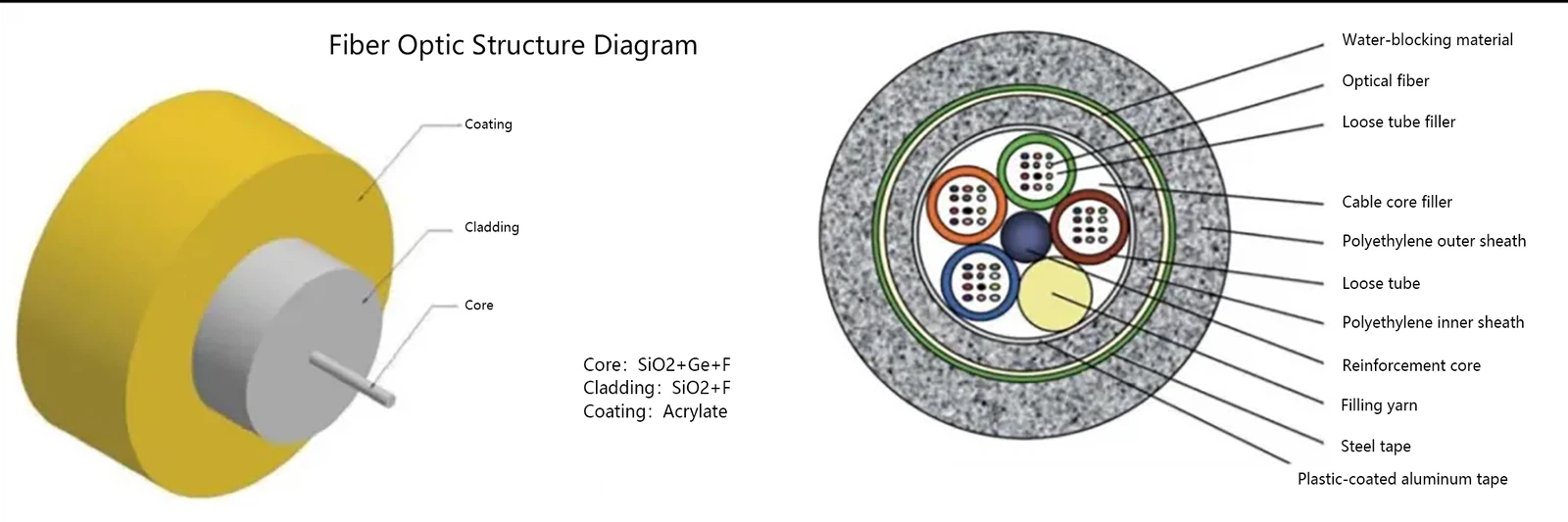

Glasfaser(Abkürzung als Faser) ist ein lichtes Medium aus Glas oder Kunststoff, das das Prinzip der gesamten inneren Reflexion verwendet, um Licht durch diese Fasern zu übertragen. Die feine optische Faser ist in eine Plastikscheide eingeschlossen, sodass sie sich beugen kann, ohne zu brechen. In der Regel eine Sendungsvorrichtung an einer End-Nutzung entweder eine lichtemittierende Diode (LED) oder ein Laserstrahl-Send-Leichtpulse in die Faser, während eine Empfangsvorrichtung am anderen Ende die Impulse mithilfe photoempfindlicher Komponenten erkennt. Ein Kabel, das optische Fasern enthältOptisches Kabel.
Aufgrund des signifikant geringeren Signalverlusts im Vergleich zur elektrischen Leitung in Drähten, und weil die primäre Rohstoff-Silicon-IS-IS reichlich und leicht zu abgenark ist, ist die optische Faser kostengünstig, was es ideal für die Übertragung von Ferndistanzinformationen ist. Die primäre Anwendung von optischen Fasern ist die Kommunikation. Derzeit sind Kommunikationsgradfasern überwiegend Fasern auf Kieselsäurebasis, mit hohem Quarzglas (Siliziumdioxid, SiO₂) als Hauptkomponente. Ein optisches Faserkommunikationssystem überträgt Informationen, indem sie Lichtwellen über diese Fasern senden.
2. Arbeitsprinzip der optischen Faser
Das Arbeitsprinzip der optischen Faser beruht auf der gesamten internen Reflexion.
Dispersion in optischen Fasern
Ursache der Dispersion: In optischen Fasern besteht ein Lichtsignal aus mehreren Komponenten. Da sich Frequenz-\/Moduskomponenten bei unterschiedlichen Geschwindigkeiten ausbreiten, tritt nach einem bestimmten Abstand ein Zeitverzögerungsunterschied zwischen ihnen auf. Dies führt zu Wellenformverzerrungen und Pulsverbreiterung-ein Phänomen, das als Faserdispersion bekannt ist.
Auswirkungen der Dispersion: Dispersion führt dazu, dass Signalimpulse verzerren und sich erweitern, was zu Intersymbol -Interferenzen (ISI) führt. Um die Kommunikationsqualität aufrechtzuerhalten, muss das Intervall zwischen den Symbolen erhöht werden (dh die Verringerung der Übertragungsgeschwindigkeit), was sowohl die Kapazität als auch die Entfernung von faseroptischen Systemen einschränkt.
Klassifizierung der Dispersion: Basierend auf seiner Herkunft kann die Dispersion in:
Modale Dispersion
Materielle Dispersion
Wellenleiter Dispersion
Polarisationsmodus Dispersion
Glasfaserverlust
Der Faserverlust bezieht sich auf die Verringerung der optischen Leistung nach der Übertragung aufgrund von Absorption und Streuung.
Absorptionsverlust:
Intrinsische Absorption: Natürliche Absorption durch das Fasermaterial selbst.
Verunreinigungsabsorption: Absorption durch Verunreinigungen innerhalb der Faser.
Streuverlust:
Lineare Streuung
Nichtlineare Streuung
Strukturelle Unvollkommenheitsstreuung
Andere Dämpfungsmechanismen: Mikrobellierungsverlust usw.
Optische Fasern sind flexibel und können sich biegen. Übermäßige Biegung verändert jedoch den Übertragungsweg des Lichts. Wenn dies geschieht:
Einige der geführten Modi wandeln sich in Strahlungsmodi um, wodurch Lichtenergie aus dem Kernreserven zu zusätzlichem Verlust herauskommt.
Wenn der Biegeradius 5–10 cm überschreitet, wird der durch Biege verursachte Verlust vernachlässigbar.
3. Vorteile der faseroptischen Kommunikation
Enorme Kommunikationskapazität: Theoretisch kann eine einzelne Faser 10 Milliarden Sprachkanäle gleichzeitig übertragen. Aktuelle erfolgreiche Tests haben 500 erreicht, 000 gleichzeitige Sprachkanäle, die traditionelle Koaxialkabel und Mikrowellensysteme um Tausende bis Hunderttausende übertreffen.
Langer Abstand von Repeater: Aufgrund von extrem niedrigen Dämpfungskoeffizienten, die mit optimierten Sendern, Empfängern, optischen Verstärkern, Vorwärtsfehlernkorrektur (FEC) und REC-zu-Null-Modulationsfaser-optischem Systemen mit mehr als Tausenden von Kilometern hergestellt wurden. Im Gegensatz:
Traditionelle Kabel: ~ 1,5 km
Mikrowelle: ~ 50 km
Hohe Sicherheit und starke Anpassungsfähigkeit: Immun gegen elektromagnetische Interferenzen (EMI) und korrosionsresistente, weil:
Optische Fasern bestehen aus Quarz (SiO₂), einem dielektrischen Material, das Licht überträgt, aber nicht von Strom überträgt und von elektromagnetischen Feldern, die sie sehr gegen EMI und industrielles Rauschen herstellen, nicht beeinflusst werden.
Signale, die durch Ballaststoffe übertragen werden, sind schwer abzufangen und die Vertraulichkeit zu verbessern.
Kleiner Größe und leichtes Gewicht: Mit reichlich Rohstoffen und niedrigen Produktionskosten bieten optische Fasern kostengünstige Hochleistungslösungen für moderne Kommunikationsnetzwerke.
Teil 2: Arten von optischen Fasern
4. Klassifizierung nach Übertragungsmodus:
Multimode Faser (MMF):
In der Lage, mehrere Lichtmodi zu übertragen. Es weist jedoch eine signifikante intermodale Dispersion auf und begrenzt die digitale Signalfrequenzübertragung, die sich mit der Entfernung verschlechtert.
Einzelmodusfaser (SMF):
Überträgt nur einen Lichtmodus, was zu einer vernachlässigbaren intermodalen Dispersion führt, was sie ideal für die Fernkommunikation für Fernstöcke macht.
Vergleich zwischen Einzelmodus- und Multimode-Fasern:
|
Vergleich
|
Multimode -Faser
|
Einzelmodusfaser (SMF)
|
|---|---|---|
|
Kosten
|
Günstiger
|
Teurer
|
|
Übertragungsausrüstung
|
Grundlegende, kostengünstige
|
Höhere Kosten (Laserdioden)
|
|
Dämpfung
|
Höher
|
Untere
|
|
Übertragungswellenlänge
|
850 Nm - 1300 nm
|
1260nm - 1650 nm
|
|
Kerndurchmesser
|
Größer, leichter zu handhaben
|
Kleinere, komplexere Verbindungen
|
|
Distanz
|
Lokale Netzwerke (<2km)
|
Access/medium/long-haul networks (>200 km)
|
|
Bandbreite
|
Beschränkt
|
Fast unbegrenzt
|
Abschluss:
Multimode -Faserist günstiger, obwohl die Netzwerkeinstellungskosten für diesen Typ relativ niedrig sind.
Singlemode Faserliefert eine überlegene Leistung, bringt jedoch höhere anfängliche Einrichtungskosten mit.
Anwendungen von Multimode- und Single-Mode-Fasern:
Laut ITU-T-Empfehlungen werden Kommunikationsfasern in sieben Kategorien (G.651-G.657) mit G.651 als Multimode-Faser und G.652-G.657 als Single-Mode-Fasern eingeteilt.
ITU -Standard -Fasertypen und -anwendungen:
|
ITU Standard
|
Fasertyp
|
Anwendungsszenario
|
|---|---|---|
|
G.651
|
Multimode
|
Kurzstreckenübertragung (Ethernet, LAN) bei 850 nm\/1310 nm Wellenlängen
|
|
G.652
|
Standard SMF
|
Herkömmliche Single-Mode-Faser für 1310 nm-1550 nm (Access Networks), FTTH, Metro\/Long-Baul-Netzwerke
|
|
G.653
|
Dispergierende SMF (DSF)
|
Langstreckenübertragung (Rückgrat\/U-Boot-Kabel) bei 1550 nm; allmählich auslaufen
|
|
G.654
|
Cutoff-Wellenlänge verschoben SMF
|
Langstrecken-U-Boot-Kabel (1550 nm, keine DWDM-Unterstützung); Eingesetzt in 5G -Transportnetzwerken
|
|
G.655 ungleich Null-Dispersions-SMF (NZDSF) Langstrecken-Rückgrat\/U-Boot-Kabel (1550 nm, DWDM-kompatibel); Zukünftige Verwendung begrenzt auf Linienwartung
|
|
|
|
G.656 NZDDSF-Niedrig-Slope-Variante von NZDSF mit strengen Anforderungen an die Dispersionsneigung für eine verbesserte DWDM-Leistung; Machbarkeit mit geringer Produktion
|
|
|
|
G.657 Bend-inemsitive SMF entwickelt für FTTX; optimiert für FTTH in engen Räumen (z. B. Inneninstallationen). Basierend auf G.652 mit verbessertem Biegerwiderstand.
|
|
|
5. Glasfaser -Patch -Kabel\/Kabel:
Auch bezeichnetGlasfaserStecker Kabel, diese Feature -Anschlüsse an beiden Enden. APatch Cordumfasst eine oder mehrere Fasern mit Fasern mit fester Länge mit Anschlüssen, die Geräte mit Faserverkabelung verknüpfen (z. B. optische Terminals bisOptische Verteilungsboxen).
Einzelmodusfaser-Patch-Kabel:Typischerweise gelb mit blauen Anschlüssen\/Schutzhülsen; Unterstützt erweiterte Entfernungen (bis zu 10 km).
Multimode -Glasfaser -Patch -Kabel:In der Regel orange oder grau mit beige\/schwarzen Anschlüssen; Kürzere Übertragungsbereiche (~ 300 m oder 500 m, abhängig vom Lasertyp: 62,5 uM oder 50 uM Kernquellen).
Multimode-Fasern sind kostengünstig für Gebäude- oder Campus-Netzwerke, während Single-Mode-Fasern in Fernanwendungen in großer Distanz genommen werden, obwohl sie teurere Geräte erfordern. Bei Installationen unter 1 km bleibt Multimode wirtschaftlich optimal.
GemeinsamGlasfaseranschlussTypen:Strukturell als FC, SC, ST, LC, D4, DIN, MU, MT-RJ klassifiziert; Am häufigsten sind FC, SC, ST und LC.
FC -Anschluss (Ferrue -Anschluss):Metallgehäuse mit Gewindekupplung; Ursprünglich in SANS für den sicheren Modulanhang eingesetzt(Siehe FC -Beispiel).

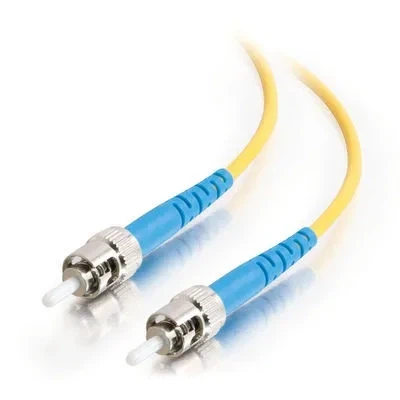

ST -Anschluss (STAB & Twist):Metallkupplung im Bajonettstil; häufig inPatch -Panels (Siehe ST -Beispiel).

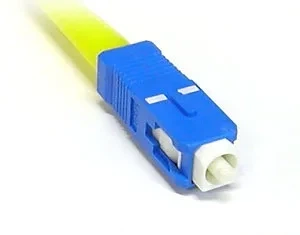

SC -Anschluss (Quadratstecker):Plastik-Push-Pull-Design; schnapp(Siehe SC -Beispiel).

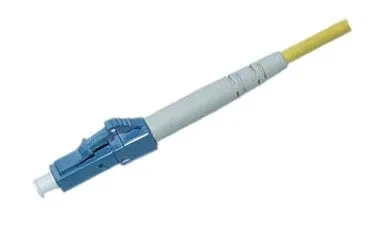

LC Connector (Lucent Connector):Kompakter Kunststoffanschluss für SFP -Module; ähnelt einer kleineren SC -Variante(Siehe LC -Beispiel).
HINWEIS: FC -Anschlüsse (Metall) bieten eine höhere Haltbarkeit als Kunststoffvarianten und werden typischerweise auf ODF -Seiten verwendet. Bezeichnungen wie "FC\/PC" oder "SC\/PC" bezeichnen den Stecker\/physikalischen Kontaktpoliertypen in Zöpfenmarkierungen.
6 Heckfaser:
Auch als Schwanzdraht oder Zopfdraht bezeichnet oderGlasfaser -ZopfEs verfügt über einen Anschluss an einem Ende und einen freiliegenden Faserkern auf der anderen Seite. In erster Linie zum Verbinden von optischen Kabeln und Glasfasertranscivers mit Kopplern undPatchkabeldazwischen. In der Regel in Faserabschlussboxen untergebracht, werden Zöpfen an andere Faserkernen gespleißt, um die Installation und Wartung von Kabelnsystemen zu vereinfachen.
Zopfklassifizierung:
WieGlasfaser -Patch -Kabel, Zöpfenwerden in Einzelmodus- und Multi-Mode-Typen unterteilt, wobei Farb-, Wellenlängen- und Transmissionsabstand unterschieden. Multimode-Zöpfen sind typischerweise orange (850 nm Wellenlänge, ~ 500 m Range), während Einzel-Mode-Zöpfen gelb sind (1310 nm\/1550 nm Wellenlänge, 10-40 km Bereich). Nach Kernzahl werden sie als Single-Core, 4- Core, 6- Core, {8- Core, 12- Core oder {{24- Core kategorisiert.
Zopffunktion:
Zöpfe dienen hauptsächlich als Anschlüsse. Die nackte Faser inoptische Kabelist mit Zöpfen fusioniert, um eine kontinuierliche Einheit zu bilden, während die Anschlüsse des Zopfanschlusses mit Glasfaser -Transceiver mit Faser mit verdrehten Paarkabeln und Netzwerk -Outlets verknüpft werden. Grundlegende Faserspleißwerkzeuge umfassen Terminierungsboxen, Transceiver, Zöpfen, Kupplungen, spezialisierte Stripperinnen und Spaltungen. Standard -Zopfschnittstellen: SC\/PC, FC\/PC, LC\/PC, E2000\/APC und ST\/PC.
Zu den gängigen Zopf -Typen gehören:
FC-SC (Rund-to-Quadrat): FC verbindet ODF-Boxen, SC verbindet Geräteports. Diese wurden üblicherweise in frühen SBS\/Optix -Geräten verwendet.
FC-FC (rund-zu-runde): Typischerweise ODF-Rack-Springer.
SC-SC (quadratisch zu Quadrat): Verbindet optische Boards zwischen Geräten.
SC-LC (kleiner quadratischer Kopf): Verwendet Snap-In-Anschlüsse. Gefunden in Huawei OSN, ZTE S-Serie und Legacy Lucent WDM-Geräte.
LC-LC: In erster Linie für interne WDM-Geräteverbindungen (seltener).
7 MPO (Multi-Faser-Push-On)Glasfaserkabel:
MPO -Anschlüsse sind hauptsächlich durch kompaktes Design und hohe Faserdichte gekennzeichnet. Übereinstimmende SC -Anschlussgröße, aber die Anpassung an 12-24 -Fasern, reduzieren sie sich starkRackschrankKabelraum. Verfügbare MPO -Anschlüsse umfassen 8- Core, 12- Core, 24- Core, 48- Core, 72- Core und 144- Core -Designs, wobei 12\/{24-} Core am häufigsten sind.
40G MPO Patch CordsVerwenden Sie normalerweise 12- Core Multi-Mode-Ferrulen; 100G -Versionen verwenden 24- Core. Als Multi-Mode-Faser,MPO -Kabeldie ISO 11801 -Klassifizierungen einhalten (om 1- om5). "Om" steht für "Optical Multi-Mode" und bezeichnet den Fasergradstandard mit unterschiedlichen Bandbreiten-\/Entfernungsfunktionen:
OM1: 1 GB Ethernet
OM3\/OM4: Data Center -Verkabelung für 10G\/40 g\/100g Ethernet
OM5: Erweitert die Bandbreitenkapazität von OM4 für 100 GB\/s und 400 GB\/s -Lösungen
OM5 Faservorteile:
Skalierbarkeit: Kombiniert SWDM- und Parallelübertragungstechnologien, um 200\/400G-Ethernet mit nur 8- Core-Multimode-Faser zu unterstützen.
Kosteneffizienz: Integriert die Single-Mode-WDM-Technologie, um vier Wellenlängen pro Faser zu unterstützen und die Verkabelungskosten erheblich zu senken.
Kompatibilität: Vollständig interoperabel mit OM3\/OM4, während Sie Legacy -Anwendungen unterstützen.
In der 400-g-Ära zeigt OM5 eine starke Leistung auch bei Geräte mit niedrigen bis hohen Geschwindigkeitsgeräten und bietet ein außergewöhnliches Anwendungspotential.

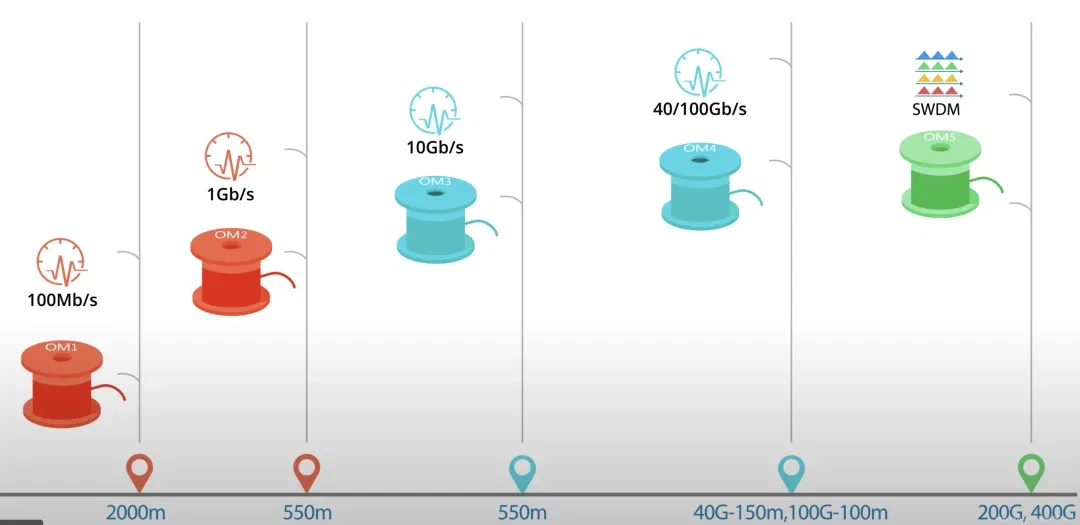

Der folgende Abschnitt zeigt einen umfassenden Vergleich dieser optischen Fasern über sechs wichtige Parameter: Kernabmessungen, Bandbreite, Datenrate, Übertragungsabstand, Jackenfarbe und Lichtquellentechnologie.
Om1 Faser
Erkennbar durch seine Standard -Orangen -Außenjacke
Verfügt über einen Kerndurchmesser von 62,5 Mikrometer (µm)
Unterstützt 10 GB Ethernet bis zu 33 Meter (hauptsächlich in 100 -Mbit \/ s -Ethernet -Netzwerken bereitgestellt).
Kompatibel mit LED-basierten Geräten, die Hunderte von Lichtmodi ausbreiten
OM2 Faser
Beibehält die orange Jacke Convention
Reduziert die Kerngröße auf 50 µm, während die LED -Kompatibilität beibehält
Erweitert 10 GB Ethernet -Reichweite auf 82 Meter (mit typischer Verwendung in 1 GB Ethernet -Anwendungen)
OM3 Faser
Ausgesehen durch seine Aqua -blaue Jacke
Verwendet den gleichen 50 uM Kern, optimiert jedoch für Laserbasis-Systeme mit weniger Lichtmodi
Erzielt 300- Meter 10 GB Ethernet -Leistung durch modale Bandbreitenoptimierung
Die erweiterte Herstellung unterstützt jetzt 100 GB Ethernet bei 40-100 -Meter -Entfernungen
Bleibt die dominierende Lösung für 10 GB -Bereitstellungen
OM4 Faser
Vollständig rückwärtskompatibel mit OM3 (Teilen der Aqua Blue Jacke)
Entwickelt für VCSEL-basierte Lasergetriebe
Liefert 550- Meter 10 GB\/s Links (vs. om3s 300m)
Ermöglicht 40\/100 GB Ethernet bis zu 150 m mit MPO -Steckern
Gemeinsam mit 40G-SR 4- OSFP+ und 100GBASE-SR 4- OSFP28-Transceivers
OM5 Faser (WBMMF - Breitband -Multimode -Faser)
Identifiziert durch seine Limettengrün -Jacke (Aqua Green)
Behält 50 µm Kernkompatibilität mit OM 2- om4 bei
Unterstützt größere oder gleich 4 WDM -Kanäle ({850-953 NM -Fenster) bei 28 Gbit \/ s pro Kanal
Erreicht:
• 440 m in 40G SWDM4 -Netzwerken
• 150 m in 100 g SWDM4 -Netzwerken (50 m über die Fähigkeit von OM4 hinaus)
• 440 m in 40G SWDM4 -Netzwerken
• 150 m in 100 g SWDM4 -Netzwerken (50 m über die Fähigkeit von OM4 hinaus)
Trägt eine Kostenprämie von ~ 50% gegenüber der OM4 -Verkabelung
Key OM5 Vorteile
Hochdichte Bandbreite
Arbeitet bei 850\/1300 nm mit Quad-Kanal-Kapazität (4 × traditionelles OM 1- Om4-Durchsatz)
Kombiniert SWDM und Parallelübertrag
Reduziert die Anzahl der Faser um 75% gegenüber konventionellen Lösungen
Verlängerte Reichweite
Drückt 100 g-SWDM4-Entfernungen auf 150 m (gegen die 100-m-Grenze von OM4)
Verbesserte Leistung
Senkt die Dämpfung auf 3. 0 db\/km (ab 3,5 db\/km in OM3\/Om4)
Fügt 953nm Wellenlängenspezifikationen hinzu
Nahtlose Integration
Behält die dimensionale Kompatibilität mit der vorhandenen OM3\/OM4 -Infrastruktur bei
Liefert überlegene Skalierbarkeit zu Kosten\/Stromverbrauch unterhalb von Single-Mode-Alternativen
Die Bereitstellung von 100G\/400G\/1T Hyperscale Data Center dominieren
Bereitstellungskontext
Legacy -Systeme: OM1\/OM2 bleiben bei den Bauinfrastrukturen (1 GB Ethernet) weit verbreitet.
Moderne Rechenzentren: Om3\/om4 dominieren 10g -100 g Hochgeschwindigkeitsgrundrücken
Netzwerke der nächsten Generation: OM5 revolutioniert die 40\/100 -GB -Übertragung durch Faserkonsolidierung
Physikalische Eigenschaften
Wichtige Variationen bestehen im Durchmesser, die Jacke, die Lichtquelle und die modale Bandbreite, wie unten gezeigt:
|
Typ
|
Durchmesser
|
Jacke Farbe
|
Lichtquelle
|
Bandbreite*
|
|---|---|---|---|---|
|
OM1
|
62.5/125 μm
|
Orange
|
LED
|
200 MHz · km
|
|
Om2
|
50/125 μm
|
Orange
|
LED
|
500 MHz · km
|
|
OM3
|
50/125 μm
|
Aqua
|
VCSEL
|
2000 MHz · km
|
|
Om4
|
50/125 μm
|
Aqua
|
VCSEL
|
4700 MHz · km
|
|
Om5
|
50/125 μm
|
Kalkgrün
|
VCSEL
|
28000 MHz · km
|
*Die modale Bandbreite (MHz · km) zeigt die Signalkapazität über die Entfernung an.
Leistungsspezifikationen
Multimode Fiber (MMF) unterstützt je nach Datenrate unterschiedliche Entfernungsbereiche. Sie können den optimalen Typ basierend auf Ihren Anwendungsanforderungen auswählen. Hier erfahren Sie, wie maximale Entfernungen über die Datenraten hinweg vergleichen:
|
Kategorie
|
Schnelles Ethernet (100 mbe)
|
1GBE
|
10gbe
|
40gbe
|
100gbe
|
|---|---|---|---|---|---|
|
OM1
|
2000 m (~ 6562 ft)
|
275 m (902 ft)
|
33 m (108 ft)
|
N/A
|
N/A
|
|
Om2
|
2000 m (~ 6562 ft)
|
550 m (1804 ft)
|
82 m (269 ft)
|
N/A
|
N/A
|
|
OM3
|
2000 m (~ 6562 ft)
|
N/A
|
300 m (984 ft)
|
100 m (328 ft) †††ologischesaseswas
|
|
Unterschiede zwischen MPO- und MTP -Anschlüssen
MPO (Multi-Faser-Push On) repräsentiert Japans Multi-Faser-Stecker der ersten Generation in NTT Communications mit einem Frühlingsriegelmechanismus, der heute als Branchenstandard für solche Anschlüsse anerkannt wird, die von mehreren Herstellern hergestellt wurden. Im Gegensatz dazu ist MTP® (Multi-Faser-Pull Off) eine eingetragene Marke von US-amerikanischen US-amerikanischen CONEC, die ihre proprietäre erweiterte Version von MPO-Steckverbindern bezeichnet.
MTP®-Steckverbinder behalten die vollständige Kompatibilität mit Standard-MPO-Anschlüssen bei und verbinden sich nahtlos mit MPO-basierter Infrastruktur. Sie enthalten jedoch zahlreiche technische Verbesserungen, die sowohl die mechanische Haltbarkeit als auch die optische Leistung verbessern. Die wichtigste Unterscheidung zwischen MTP®- und MPO -Faserkabeln liegt in ihren Anschlüssen - MTP® -Kabel verfügen über optimierte Steckerdesigns mit überlegenen mechanischen und optischen Eigenschaften.
Schlüsselmerkmale von MTP® -Anschlüssen:
1. Abnehmbare äußere Gehäuseteile für einfache Wartung
MT Ferrule (Precision Alignment Component) Design sorgt für eine konsistente Leistung während der Produktion oder Repolishing
Feldreversible Polarität nach dem Zusammenbau, wobei Ferrugel strenge Interferenztests durchlaufen
2. Federbelastete schwimmende Ferrule-Mechanismus verbessert die Übertragungsleistung während der Paarung und hält einen konsistenten physischen Kontakt unter externem Stress aufrechterhalten
3.. Elliptische Führungsstifte aus rostfreiem Stahl verbessern die Ausrichtungsgenauigkeit bei gleichzeitiger Minimierung des Leitungslochverschleißes, um eine anhaltende Hochleistungsübertragung sicherzustellen
4. Integrierter Metallretentionsclip sichert den Push-Pull-Ring.
Leistungsverbesserungen:
Verhindert die Leitfadenverlustung
Optimiert die Verteilung der Federspannung
Beseitigt Faserschäden durch den Federkontakt während des mechanischen Betriebs
5. Bandfaserabstand (Clearance) Maximierung in 12- Faser- und Multifaseranwendungen verhindert Faserschäden
6. Vielseitige Kompatibilität:
MTP® -Anschlüsse bieten vier standardisierte austauschbare Komponenten für verschiedene Kabeltypen:
MTP® -Anschlüsse bieten vier standardisierte austauschbare Komponenten für verschiedene Kabeltypen:
Runde Kabel mit losen Röhrchenkonstruktion
Bandkabel mit elliptischen Jacken
Faserbaugruppen mit nackten Bändern
Ultra-Short-Stiefelkomponenten (45% weniger Platz) für Hochdichteanlagen
8. AOC Active Optical Cable:
Die Abkürzung fürAktive optische Kabel, bekannt als "有源光缆" auf Chinesisch. AOC -aktive optische Kabel sind integrierte Lösungen, die kombiniert werdenOptische Modulemit optischer Faser, die Plug-and-Play-Einfachheit anbietet. Diese Kabel verkapseln zwei optische Module mit dem Glasfasermedium. Da die Übertragung auf optische Faser beruht, enthalten AOC -Module Laserkomponenten, was zu höheren Kosten im Vergleich zu DAC führt. Ihre versiegelten optischen Anschlüsse gewährleisten jedoch eine außergewöhnliche Zuverlässigkeit, während anpassbare Längen von bis zu 100 Metern einen wichtigen Vorteil bieten. Im Wesentlichen sind AOC-Kabel vorbereitete optische Faserflächenkabel mit eingebetteten Modulen.
In der Regel auf mehrere hundert Meter beschränkt,AOC -KabelFühren Sie dauerhaft integrierte Module und Ballaststoffe vor, wodurch die Produktionskosten gesenkt werden, indem diskrete optische Komponenten minimiert werden. Sie sind zwar ideal für kurzfristige Anwendungen, sind für die Langstreckenübertragung bei der physischen Länge von Natur aus ungeeignet. AOC -Kabel sehen umfassende Bereitstellung in IDC -Rechenzentrenumgebungen aufgrund ihrer geringen Umweltempfindlichkeit und Beseitigung vonFaseranschlussReinigungsanforderungen. Obwohl sie ohne DDM-Funktionalität kostenoptimiert wurden, erfordern ihre festen Übertragungsentfernungen während der Herstellung eine Vorkonfiguration.
AOC vs. DAC -Vergleich:
Direktanhangskabel (DAC)Bezieht sich auf kupferbasierte Hochgeschwindigkeitskabel, die mit optischen Modulen beendet sind. DAC -Lösungen, die in den Netzwerken, Rechenzentren und HPC -Verbindungen in den Speicherbereichsnetzen, Rechenzentren und HPC -Verbindungen übernommen werden, gewinnen in der Netzwerkinfrastruktur an Bedeutung. Diese Kabel wurden mit silberplatten Leitern und schaumgelsenen Kern konstruiert und verwenden eine Paar-und-über-Abschirmung zur Signalintegrität.
DAC -KabelVorteile:
Interoperabilität:Die Fortschritte der Kupfertechnologie ermöglichen eine heiß-swappbare Kompatibilität mitOptische Transceiver
Kosteneffizienz:Kupferinfrastruktur reduziert die Bereitstellungskosten im Vergleich zu Glasfasern
Wärmeleistung:Kupferkerne liefern eine überlegene Wärmeabteilung
DAC -Nachteile:
Eingeschränkte Übertragungsabstand
Sperrigerer Formfaktor und Gewicht komplizierenKabelmanagement
Anfälligkeit für elektromagnetische Interferenzen, was möglicherweise einen Signalabbau verursacht
Der Hauptnachteil von AOC -Lösungen bleibt ihre Prämienpreise im Vergleich zu Kupferalternativen.
9. Der Unterschied zwischen optischer Faser und optischem Kabel
Diagramm: Zusammensetzung eines optischen Faserkabels
Die optische Faser ist ein dünnes, flexibles Medium für die Übertragung von Lichtstrahlen. Die meisten Fasern erfordern vor dem Einsatz mehrere Schutzschichten und werden zu den sogenannten optischen Kabeln. Somit bildet die Faser den Kern des Kabels-wenn es mit Schutzkomponenten und Schichten kombiniert wird, bildet es das vollständige optische Kabel. Dieser äußere Schutz schützt vor Umweltschäden.
Ein optisches Standardkabel enthält drei Elemente: die Faser selbst, eine Pufferschicht und eine äußere Jacke. Strukturell ähnlich wie das Koaxialkabel (jedoch ohne Mesh -Abschirmung), enthält sein Zentrum einen Glaskern, der Licht überträgt. Mehrere Fasern werden typischerweise in einer Schutzscheide gebündelt. Der Kern besteht aus Quarzglas, das zu einem winzigen Doppelschicht-konzentrischen Zylinder-Fragil gebildet wird und zu Bruch neigen, wodurch eine Schutzverkleidung erforderlich ist. Diese strukturelle Zusammensetzung repräsentiert ihren grundlegenden Unterschied.
Optische U -Boot -Kabel: Das Rückgrat der globalen Konnektivität
U -Boot -Kabel ermöglichen die internationale Datenübertragung effektiv. Da sich Branchen wie Cloud Computing, Big Data und IoT schnell entwickeln, sind diese Kabel für den dringenden globalen Datenaustausch zu einer kritischen Infrastruktur geworden. Die wachsende Nachfrage nach InternetRechenzentrum(IDC) Die Verbindung und die vernetzte Kommunikation steuern ihre Bereitstellung weiter.
Ihre Vorteile, die überlegene Qualität, Klarheit, Kapazität, Sicherheit und U-Boot-Make-Submarin-Kabel der dominierenden Lösung finden. Telegeographie berichtet, dass sie über 95% des interkontinentalen Datenverkehrs übertragen werden und die Satellitenkommunikation sowohl in Bandbreite als auch in der wirtschaftlichen Effizienz übertreffen.
Engineering staunt unter den Wellen
U-Boot-Kabelkerne enthalten optische Fasern mit hoher Purity, die Licht durch interne Reflexion leiten. Während der Herstellung:
Fasern sind in eine Gelee-ähnliche Verbindung zur Meerwasserfestigkeit eingebettet
Die Baugruppe wird zum Druckschutz in ein Stahlrohr gelegt
Für die strukturelle Integrität werden hochfeste Stahldrähte und Kupferrohre zugesetzt
Die Arbeiter tragen schließlich eine Polyethylen -Außenschicht auf
Diagramm: optisches U -Boot -Kabelschema
Teil 3: Hauptakteure in der globalen optischen Faserindustrie
Die Top 10 Unternehmen in der globalen optischen Faser- und Kabelrangliste sind durch vier Nationen vertreten: die USA (Corning), Italien (Prysmian), Japan (Furukawa\/Ofs, Sumitomo Electric, Fujikura) und China (YOFC, Hengtong, Fibrehome, Futong, Ztt). Chinesische Firmen bilden die Hälfte der Top 10. YOFC-, Hengtong-optischelektrischen und Fiberhome-Befehl erhebliche Marktanteile, wobei YOFC weltweit mit 12%auf dem zweiten Platz rangiert, gefolgt von Hengtong mit 11%. Fiberhome, Futong und ZTT halten 7%, 8%und 8%, um den fünften, sechsten und neunten Platz zu sichern. Corning führt mit 15%, während Furukawa\/ofS, Sumitomo, Prysmian undCOBTELmachen 10%, 5%, 6%und 4%aus.

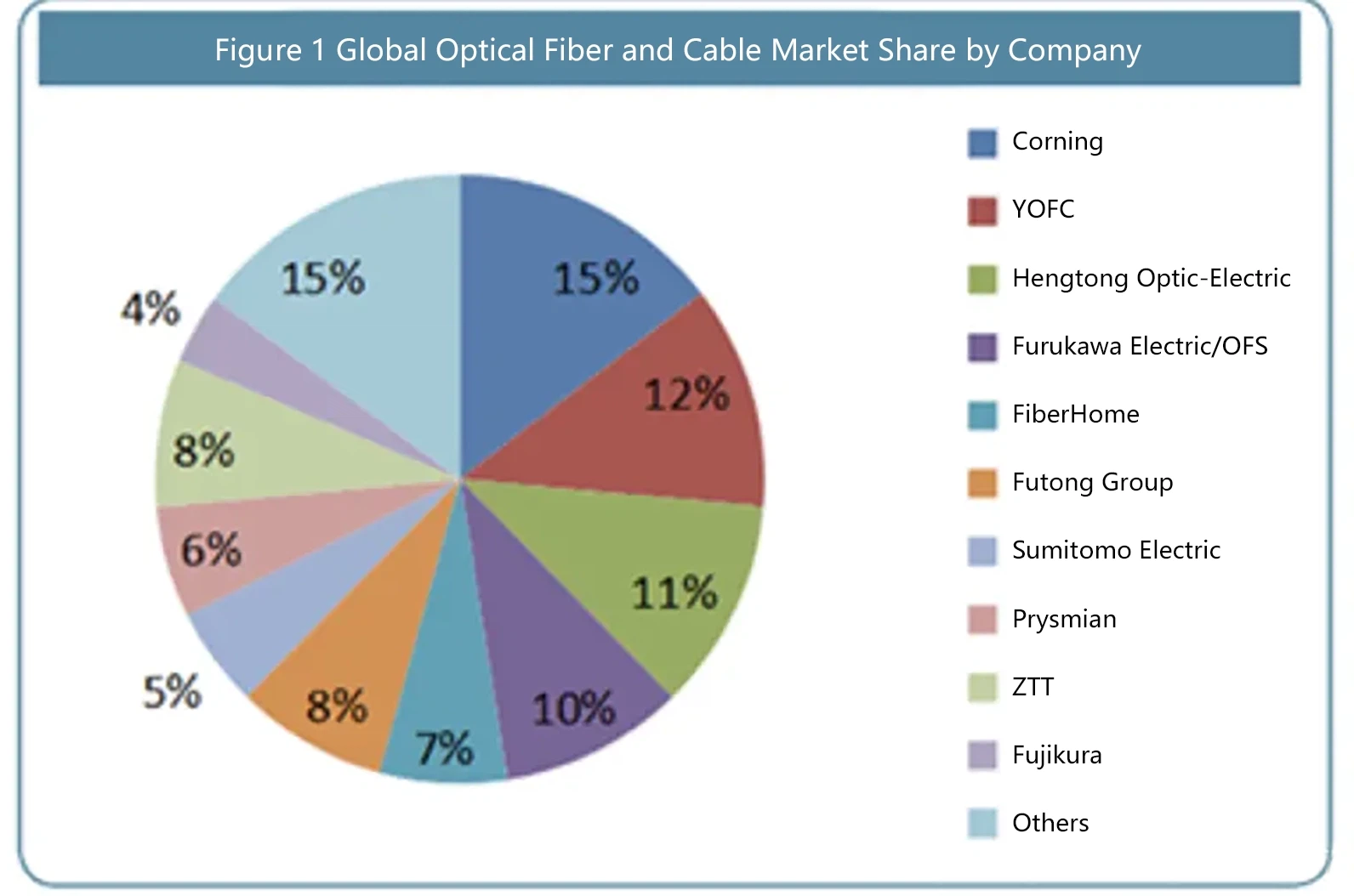

Figur:2019 Globaler Marktanteil von Glasfasern und Kabel.
10. Große internationale Hersteller:
Corning:Sein Wilmington, North Carolina Faserpflanze-die weltweit erster Behörden zu den größten.
Furukawa Electric:Ein in Tokio basierender multinationaler und wichtiger Player in Kabelsystemen.
Prysmian:Ein weltberühmter Führer in Energie- und Telekommunikationskabeln mit Hauptsitz in Mailand, Italien.
Sumitomo Electric:Japans führender Kabelproduzent, Teil der "Denki Sanpa" (Big Three Wire & Cable Companies) neben Furukawa und Fujikura.
Fujikura:Spezialisiert auf integrierte Kabellösungen.
11. führende chinesische Hersteller:
YOFC (Wuhan, Hubei):Dominiert Chinas optische Faser -Preform -Kapazität ({30+% Share) und ist der einzige Exporteur von Preforms, unterstützt durch starke F & E.
Hengtong optischelektrisch (Suzhou, Jiangsu):Verfolgt doppelte Strategien in Ballaststoffen und optischen Modulen und nutzt das Wachstum der Meereskommunikation.
Ztt (Jiangsu):Innoviert mit einem "Cloud-Pipe-terminalen" -Rahmen und einem proprietären G.654-Glasfasertechnologie.
Fiberhome (Wuhan, Hubei):Fördert das Wachstum der optischen Kommunikation und der IKT -Sektoren.
Zungenverbindung (Suzhou, Jiangsu):Verfügt über vollständige Lieferkettenfunktionen, Spannungen, Fasern, Kabel und Stromkabel.
COBTEL Precision Electronics Co., Ltd.(Dongguan):Erzeugt Fasern, Kabel und halbfeindliche Waren, einschließlich verwandter Komponenten und Rohstoffverarbeitung.
Teil 4: Hauptursachen für faserfaserfaserische Ursachen
12 Glasfaserversagen verursacht:
1 übermäßige optische Kabellänge oder Biegung
2 Optische Kabelkompression oder Bruch, was zu einer ungleichmäßigen Faserspannung führt. Bei Druck- oder Temperaturänderungen bildet die Achse der beschichteten Faser leichte unregelmäßige Biegungen oder sogar Frakturen. Dies führt dazu, dass Ausbreitungsmodi in Strahlungsmodi umwandeln, was zu einem optischen Signalverlust führt.
3 unsachgemäße optische Kabelfusionspleißen
4 Kerndurchmesser Fehlanpassung
5 Fülldurchmesser Fehlanpassung
6 Konditionskontamination von Steckern. KontaminiertFaseranschlüsseoder Feuchtigkeit in Zöpfen ist eine der am häufigsten vorkommenden Ursachen für optische Kommunikationsfehler.
7 Polieren des schlechten Steckers Endgesicht
8 Fehlerer Anschlusskontakt, hauptsächlich an Terminierungspunkten wie optischen Verteilungsrahmen oder Schalter. Dies kann sich aus dem Bedienerfehler, fehlerhaften Geräten oder alternden Anschlüssen ergeben, was zu losen Verbindungen führt, die zu einem Signalreflexionsverlust und einer Abschwächung von Leckagen führen.
Ein paar:Was ist Faserarray
Der nächste streifen:Glasfaserkabelanschluss: Typen, Endflächen und Verwendung
