Standards für Serverraumverkabelung und Kabelmanagement

Wir beginnen mit der Definition einiger allgemeiner Rechenzentrumsbegriffe. Obwohl sie häufig anzutreffen sind, werden ihre spezifischen Bedeutungen oft übersehen.

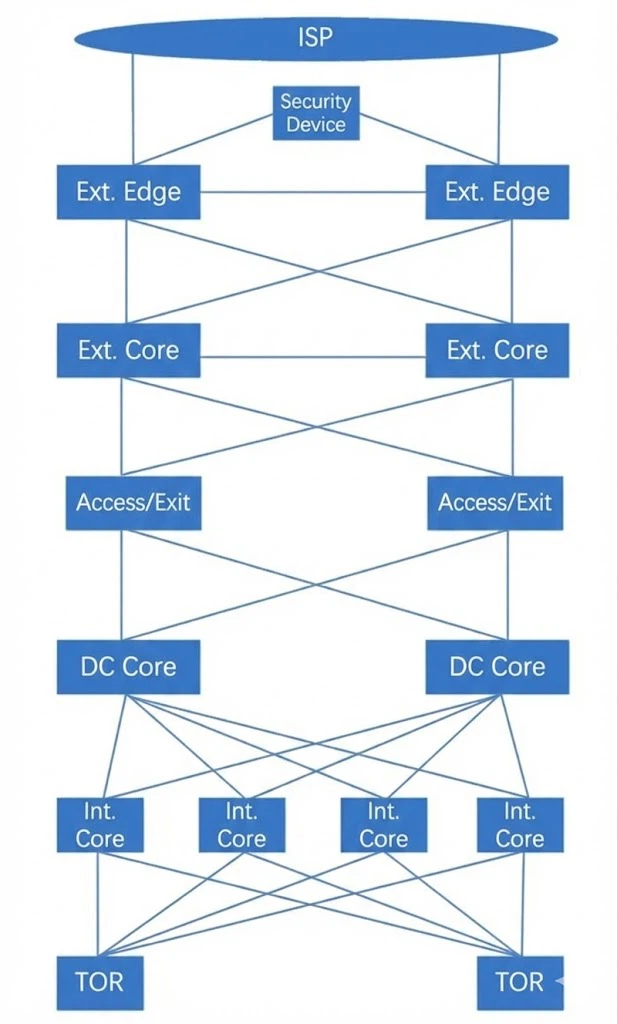

TOR-Schalter:Ein interner Netzwerkzugriffsschalter. Dieses 1U-Netzwerkgerät im Box--Stil ist mit 48 10G-optischen Ports und 4 40G-optischen Ports ausgestattet. Die 10G-Ports sind über aktive optische Kabel (AOCs) stromabwärts mit den 10-Gigabit-Ports des Servers verbunden, während die 40G-Ports über MPO-Glasfaser stromaufwärts mit dem internen Netzwerkkern verbunden sind. Ein einzelner TOR-Switch bietet Serverzugriff für zwei PersonenSchränke.

ILO-Schalter:Der Server-ILO-Zugriffsschalter, auch Management genanntNetzwerkzugangsschalter. Dieses 1U-Gerät im Box--Stil verfügt über 48 10/100/1000M automatisch-aushandelnde Kupferanschlüsse und einen optischen 1/10G-Anschluss. Die Kupfer-Ports sind stromabwärts mit Server-Gigabit-Ports und MGMT-Ports von Netzwerkgeräten verbunden. Der optische Port stellt über 10G eine Upstream-Verbindung zum Verwaltungsnetzwerkkern des Rechenzentrums herMultimode-Faser. Ein einzelner ILO-Switch bietet Zugriff für Server und Netzwerkgeräte in zwei Schränken.

Interner Netzwerkkern:Ein gehäusebasiertes Netzwerkkerngerät, das mit mehreren optischen 40G- und 10G-Ports ausgestattet ist (Konfiguration variiert). Seine 40G-Ports sind über MPO-Glasfaser stromabwärts mit TOR-Switches im Raum verbunden und über MPO-Glasfaser stromaufwärts mit dem Rechenzentrumskern verbunden.

Rechenzentrumskern:Ein gehäusebasiertes Netzwerkkerngerät, das mit mehreren optischen 40G- und 10G-Ports ausgestattet ist (Konfiguration variiert). Seine 40G-Ports sind über MPO-Glasfaser stromabwärts mit dem internen Netzwerkkern verbunden. Seine 10G-Ports sind über 10G-Singlemode-Glasfaser mit Trägerleitungen (dedizierte Leitungen) und über 10G-Multimode-Glasfaser mit dem Unified Access/Egress-Gerät verbunden.

Einheitliches Zugangs-/Ausgangsgerät:Ein Gerät, das einem NAT-Übersetzer ähnelt und die Konvertierung zwischen öffentlichen und privaten IP-Adressen durchführt. Eine einzelne Einheit verfügt über mehrere optische 10G-Ports. Diese Ports sind über Multimode-Glasfaser stromabwärts mit dem Rechenzentrumskern und stromaufwärts mit dem externen Netzwerkkern verbunden. Darüber hinaus stellen sie über 10G-Multimode-Glasfaser eine Verbindung zu einem Sitzungssynchronisationsschalter her, um den Zustand zwischen Geräten zu synchronisieren.

Externer Netzwerkkern:Das Kernnetzwerkgerät für die externe Netzwerkzone, ausgestattet mit optischen 40G- und 10G-Ports. Die 10G-Ports sind über Multimode-Glasfaser stromabwärts mit dem Unified Access/Egress-Gerät, unabhängigen externen Netzwerkzugriffsgeräten und Sicherheitsgeräten verbunden. Die 40G-Ports sind über MPO-Glasfaser stromaufwärts mit der externen Netzwerkgrenze verbunden.

Externe Netzwerkgrenze:Das Netzwerkgerät, das eine Verbindung zum Internetdienstanbieter (ISP) herstellt und mit optischen 40G- und 10G-Ports konfiguriert ist. Die 10G-Ports verbinden Upstream mit ISP-Geräten über Single-{4}-Mode-Glasfaser; Andere 10G-Ports sind über Multimode-Glasfaser mit Sicherheitsgeräten verbunden. Die 40G-Ports sind über MPO-Glasfaser stromabwärts mit dem externen Netzwerkkern verbunden.

10G-AOC-Kabel:EinAktives optisches Kabel (AOC), ein faserähnliches Kabel mit integrierten optischen Transceivern an beiden Enden, das zum Verbinden von TOR-Switches mit Server-10-Gigabit-Ports verwendet wird.

Management-Netzwerkkabel:Eine Kategorie 6 oder6A KupferkabelmitRJ45-Anschlüsse, wird für Verbindungen zwischen ILO-Zugriffs-Switches und Server-Gigabit-Ports oder MGMT-Ports von Netzwerkgeräten verwendet.



Innerhalb desselben IDC und für Racks mit identischen Spezifikationen sollte die Verkabelungsmethode weitgehend konsistent sein, um den täglichen Betrieb und die Wartung (O&M) zu vereinfachen. Die Verkabelung für verschiedene Klassen von Netzwerkgeräten-wie Kern-, interne Netzwerkzugriffs- und Verwaltungsnetzwerkzugriffsgeräte-muss ordnungsgemäß erfolgen. Ballaststoffe undNetzwerkkabelSie dürfen die Lufteinlässe oder -auslässe des Geräts nicht behindern, dürfen am Rackboden nicht übermäßig locker sein und müssen mit deutlich lesbaren Etiketten versehen sein. Das Einlegemuster für Kabel auf der Vorderseite von Netzwerkgeräten sollte möglichst einheitlich sein und die Kabel sauber gebündelt sein. Auf der Rückseite sollten Strom- und Netzwerkkabel ordentlich und entwirrt angeordnet sein, wobei Strom- und Datenkabel getrennt sein sollten, um ein sauberes, einheitliches Erscheinungsbild zu erzielen.

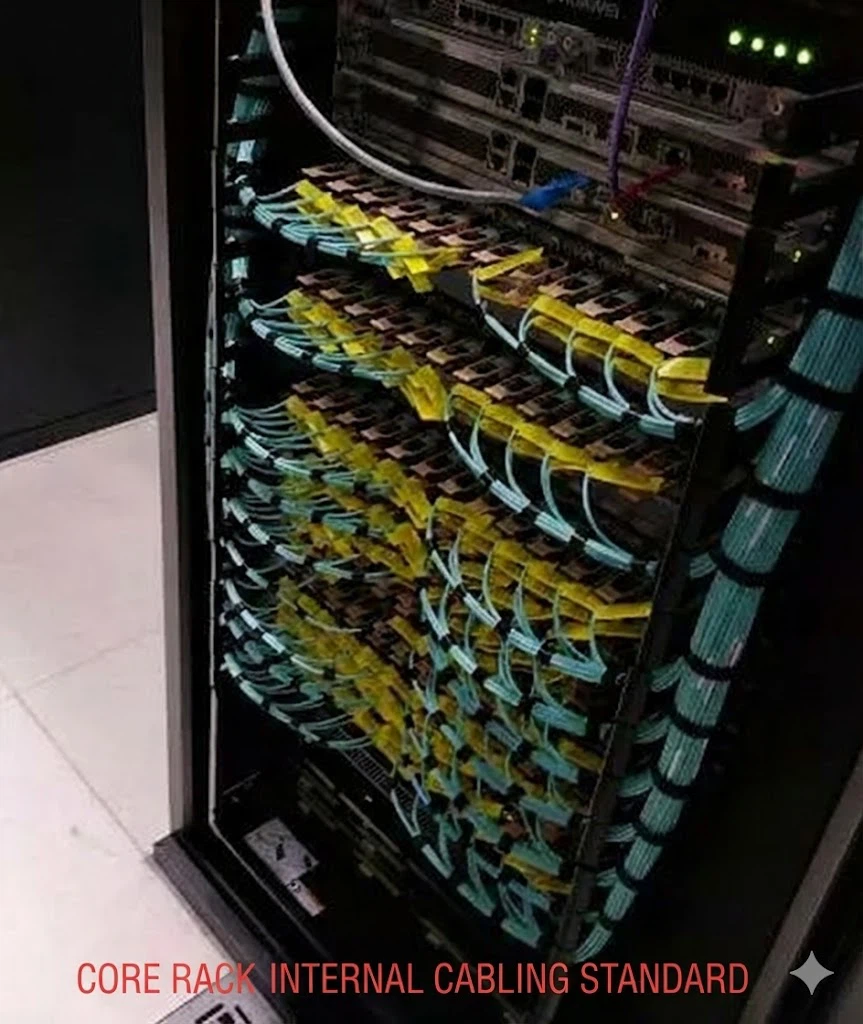

IDC-Kernnetzwerkgeräte, insbesondere interne Netzwerkkerne, verfügen über zahlreiche Verbindungen mit TOR-Switches, was zu einer hohen Glasfaserzahl führt. Das Glasfaser-Routing für Kerngeräte muss geordnet und ohne zufällige Überkreuzungen erfolgen. Eine saubere, ästhetische Verkabelung innerhalb des Schranks ist ein Hauptaugenmerk der Verkabelungsstandards für Netzwerkgeräte.

Fasern sollten vertikal entlang der linken oder rechten Seite des Geräts verlegt werden, um sicherzustellen, dass der Weg die Lüftungsschlitze nicht blockiert. Befestigen Sie die Fasern in Abständen mit Klett-Kabelbindern (Hinweis: Verwenden Sie keine dauerhaften Kunststoff-Kabelbinder). Vermeiden Sie ein zu starkes Anziehen und halten Sie einen Biegeradius zwischen 100 und 130 Grad (normalerweise ~110 Grad) ein. Die Krawatten sollten eine einfache Einstellung des Durchhangs ermöglichen. Alle Fasern müssen gekennzeichnet sein. Nach dem Anschließen sollten die Etiketten sichtbar bleiben. Lassen Sie ausreichend Wartungsschlaufe, um ein einfaches Einsetzen und Entfernen zu erleichtern.



An der Oberseite des Racks sind interne Netzwerkzugriffs-Switches montiert. Der interne Netzwerk-TOR-Switch verwendet 40G-MPO-Glasfaser für den Uplink zum internen Netzwerkkern und 10G-AOC-Kabel für den Downlink zu Servern. Der ILO-Switch verwendet einen 1G- oder 10G-Port für den Uplink zum Verwaltungsnetzwerkkern und seine Gigabit-Ports für den Downlink zu Servern. Normalerweise teilen sich zwei Serverschränke einen internen Netzwerk-TOR-Switch und einen ILO-Zugriffsschalter (unter Verwendung von 5-Meter-Kabeln innerhalb eines Schranks, 8-Meter-Kabeln für benachbarte Schränke). Jeder Schrank beherbergt etwa 18 Server.

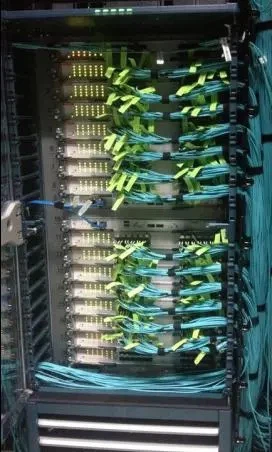

Diagramm zur Verlegung von Glasfaser- und Netzwerkkabeln

Kabel vom internen Netzwerkzugangsswitch werden über Kabelmanager organisiert. Bündeln Sie im Manager alle vier Netzwerkkabel mit einem Kabelbinder. Jedes Netzwerkkabel muss ein eindeutiges Etikett haben. Das andere Ende wird zur Serverfachposition im Rack geführt. Die Faserabschnitte sollten nicht zu lang sein und die Biegeradien sollten innerhalb der Spezifikation liegen. Alle Fasern müssen gekennzeichnet sein. Verwenden Sie unterschiedliche Etikettenfarben, um Fasern zu unterscheiden, die mit verschiedenen Kerngeräten verbunden sind.



Alle Verbindungskabel zwischen Netzwerkgeräten innerhalb des Rechenzentrums müssen durch Kabelkanäle verlegt werden (außer innerhalb eines einzelnen Schranks).

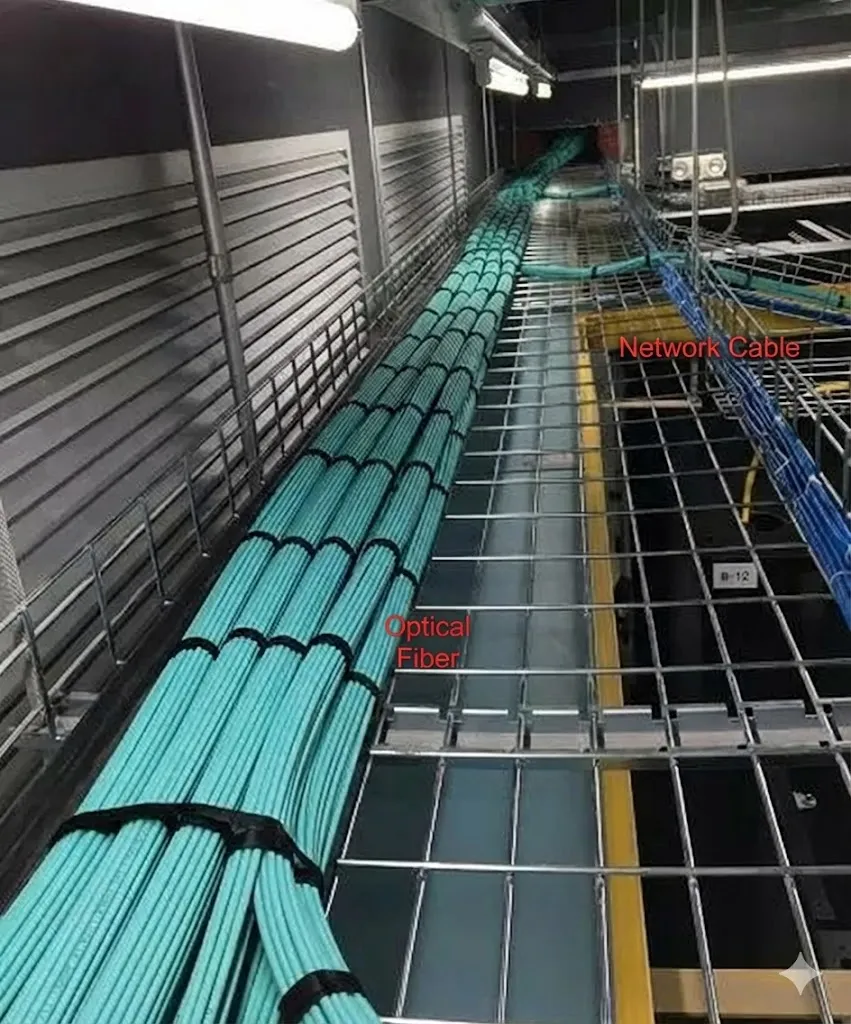

Kabeltrassen-Glasfaser-Routendiagramm

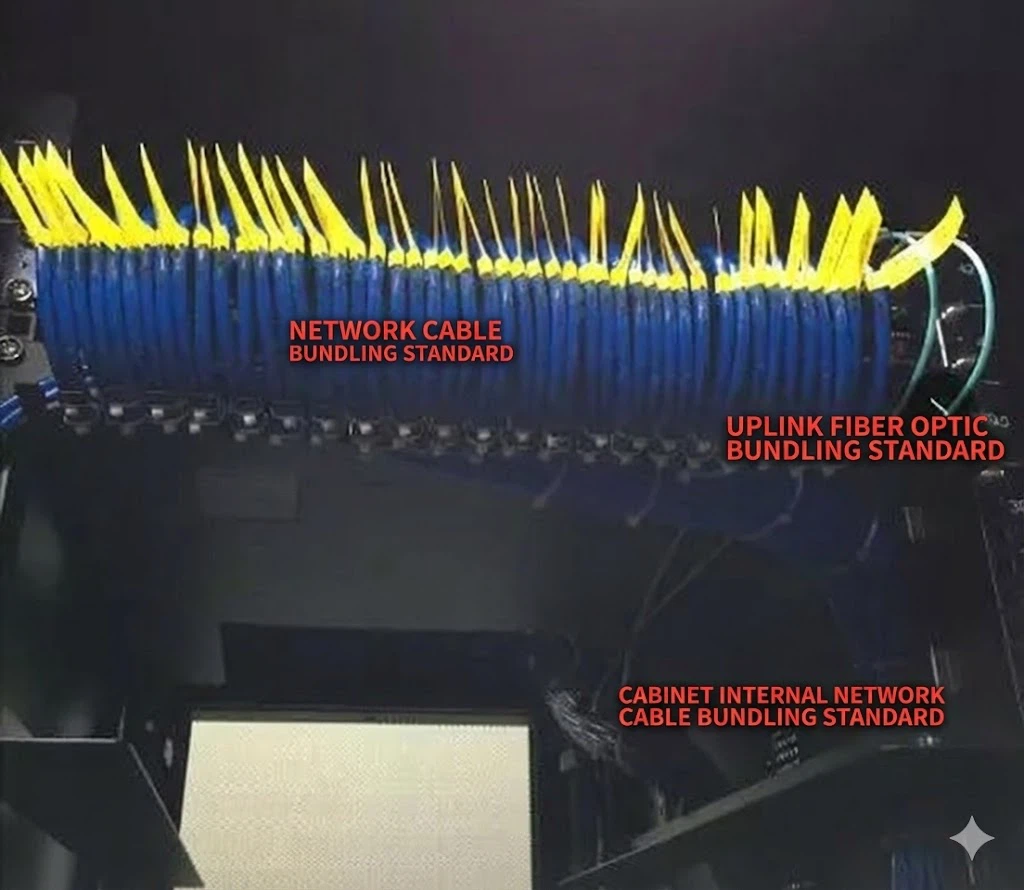

Wie gezeigt, müssen Glasfasern und Netzwerkkabel innerhalb der Kassette separat und ordentlich verlegt und in Abständen gebündelt werden, um die Ästhetik zu wahren.

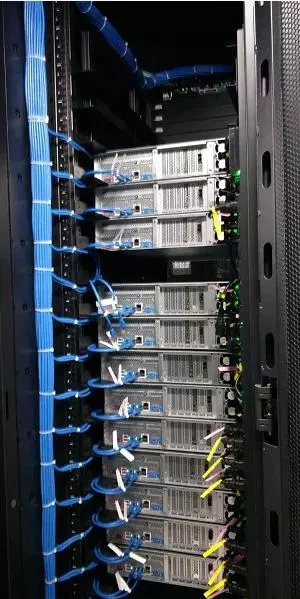

Ein Standard-Serverschrank enthält hauptsächlich interne Netzwerk-AOC-Kabel, ILO-Management-Netzwerkkabel und Stromkabel. Folglich ist die Kabeldichte innerhalb eines einzelnen Schranks oft erheblich. Jeder Kabeltyp sollte entlang der Innenseite des Schranks verlegt und gebündelt werden. Wie im Diagramm unten gezeigt.

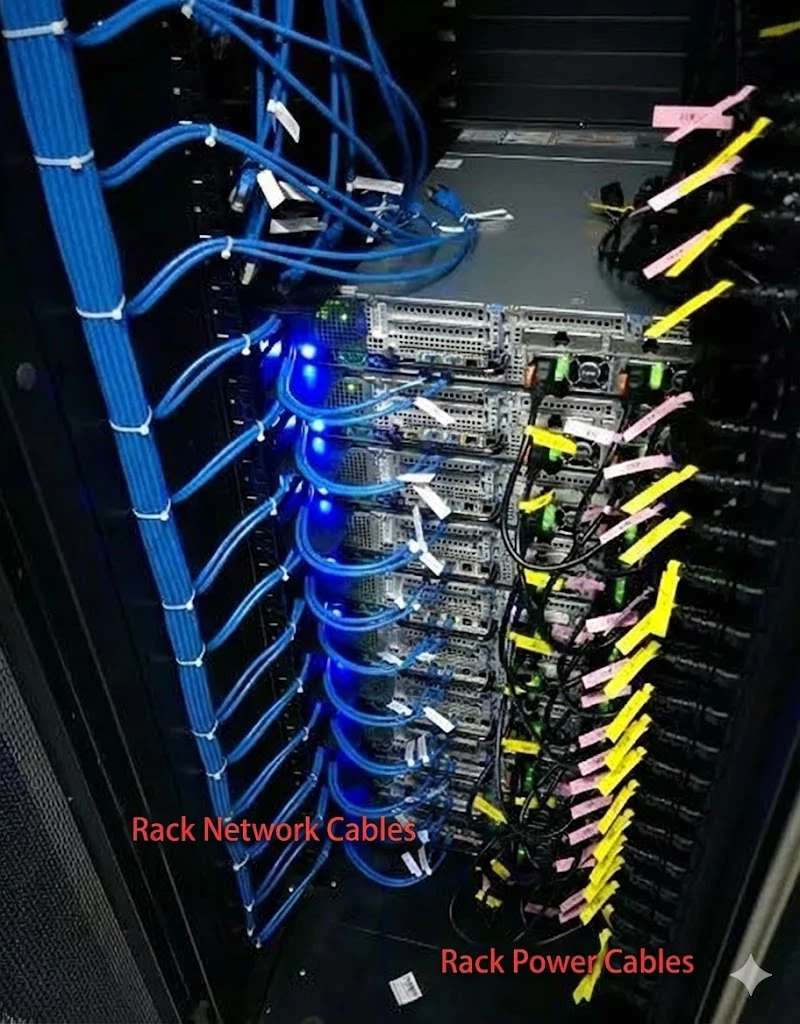

Verwenden Sie zur Unterscheidung unterschiedliche Kabelfarben: z. B. Blau für internes Netzwerk, Grau für ILO, Schwarz für Strom. Serviceschleifen sollten minimal sein und die Kabellänge gerade ausreichen, um von einer PDU zur anderen zu reichen. Übermäßiger Spielraum behindert die Kabelführung. Die Verkabelungs- und Bündelungsanforderungen zwischen zwei vertikal gestapelten Servern sind unten dargestellt: [Diagramm]

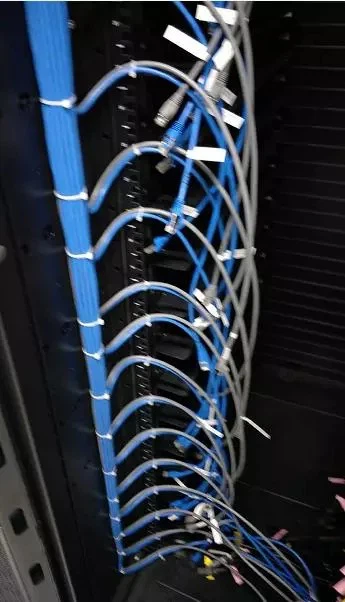

(Um elektromagnetische Störungen zu vermeiden, müssen Strom- und Datenkabel getrennt und unabhängig voneinander gebündelt werden.)



















Core – Interne Netzwerk-TOR-Labels:Ein einzelner TOR verwendet vier MPO-Kabel für die Uplink-Verbindung zu jeweils vier internen Netzwerkkernen. Verwenden Sie Beschriftungsfarben, um den Zielkern zu unterscheiden (z. B. Rot, Gelb, Blau, Grün für die internen Netzwerkkerne 1, 2, 3, 4). Das Etikettenformat ist einheitlich: „Cabinet A ~ Cabinet B # Sequence Number“, z. B. XX-DC-02-01~XX-DC-01-08#1. Laut Konvention bezeichnet Schrank A den Schrank auf der Kernseite, während Schrank B den Schrank auf der Zugangsseite bezeichnet.

Spezielle Etiketten für Geräteverbindungen:Bei der Verkabelung zwischen speziellen Netzwerkgeräten (ob Kupfer oder Glasfaser) folgen die Beschriftungen einheitlich dem Muster „Rack A ~ Rack B # Sequenznummer“, z. B. XX-DC-02-08~XX-DC-01-08#1.

Interner Netzwerkzugriffs-Switch – Server-Verbindungsbezeichnungen:Seite A spiegelt die Rackposition und Portinformationen des Switches wider; Seite B spiegelt die Rackposition des Servers wider.

Beispiel:Seite A: A1-4-J-17-24-Gi1/1, Seite B: J-17-01.

Ein Standardschrank ist 48 HE hoch. Ein Server (auf einem Tablett montiert) belegt alle 2U Platz. Die Fächer sind fortlaufend von unten nach oben nummeriert: 01, 02, 03, ... 24.

Ein einzelner Schrank verfügt über zwei PDU-Stromeinspeisungen, die als Feed A und Feed B bezeichnet werden. Strometiketten kombinieren Zahlen und Buchstaben (Zahlen zuerst, Buchstaben zuletzt), wobei Zahlen immer als zwei Ziffern ausgedrückt werden. Beispiele: 01A-24A, 01B-24B.
