Wie viele Netzwerkkabel passen in jeden PVC-Rohrtyp?

Kunden fragen COBTEL immer wieder nach der Verlegung von Kabeln durch PVC-Rohre, wobei die häufigste Frage lautet: Wie vieleNetzwerkkabelKönnen Sie ein einzelnes PVC-Rohr durchziehen?

Die Gesamtquerschnittsfläche der Kabel in einem PVC-Kabelkanal sollte 40 % der Innenquerschnittsfläche des Kabelkanals nicht überschreiten. Bei einem Wert über 40 % wird das Ziehen erheblich erschwert-besonders in erdverlegten Leitungen, wo ein hoher Widerstand möglicherweise verhindern kann, dass die Kabel überhaupt durchgeführt werden. Wenn Sie sie nicht durchforsten und die Arbeit nicht wiederholen können, ist die ganze Arbeit verschwendet.
Beim Ziehen von Netzwerkkabeln durch PVC-Rohre werden sowohl Cat 5 als auch Cat 6 verwendet. Da Cat 5 heutzutage nicht sehr verbreitet ist, konzentrieren wir uns auf Cat 5e und Cat 6 und sehen, wie viele Kabel in verschiedene Größen von PVC-Kabelkanälen passen.

Cat 5e / Cat 5 Leiterdurchmesser: 0,511 mm|Querschnittsfläche: 19,625 mm²|Begrenzende quadratische Fläche: 25 mm²

Da die Kabelfläche weniger als 40 % der Leitungsfläche betragen muss, schauen wir uns die Anzahl der Kabel für Füllverhältnisse von 25 %, 30 % und 40 % an.

Die Berechnungen sind präzise, ​​daher enthalten einige Ergebnisse Dezimalzahlen. In der Praxis immer rundrunterbis zum nächsten ganzen Kabel.

Cat 6-Leiterdurchmesser: 0,574 mm|Querschnittsfläche: 30,1754 mm²|Begrenzende quadratische Fläche: 38,44 mm²

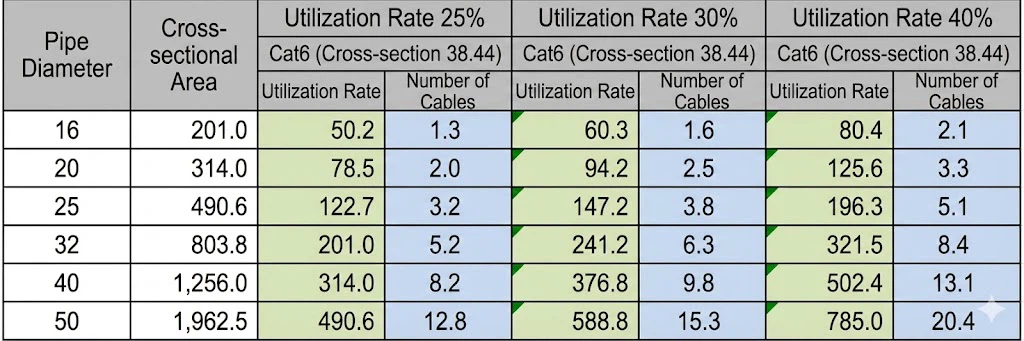

Wie oben prüfen wir die Anzahl der Kabel auf Füllgrade von 25 %, 30 % und 40 %.

Beachten Sie, dass Cat 5e und Cat 6 unterschiedliche Querschnittsflächen haben.-Cat 6 ist dicker. Das bedeutet, dass Sie bei gleicher Leitungsgröße weniger Cat-6-Kabel als Cat-5e-Kabel verlegen können.

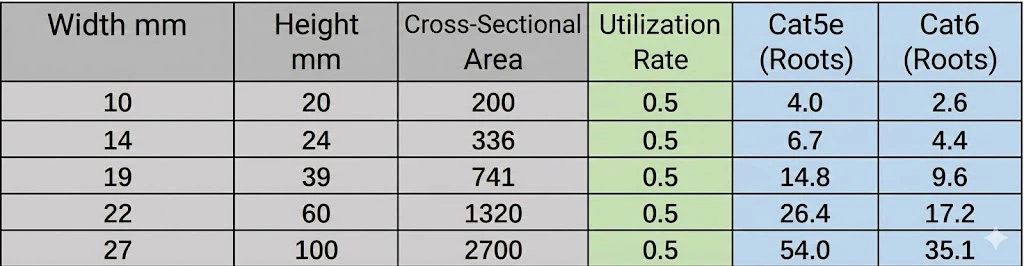

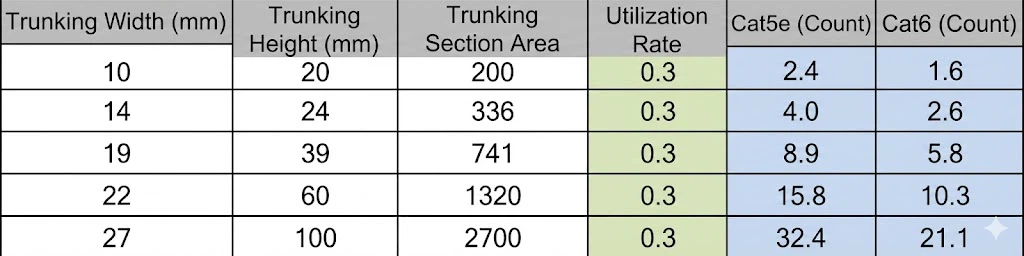

Bei realen Projekten verwenden wir neben PVC-Leitungen auch PVCKabelrinne. Der empfohlene Füllgrad für Kabel in der Rinne beträgt 30–50 %. Schauen wir uns auch die Kapazität gängiger PVC-Tabletts an. Wir werden sehen, wie viele Cat 5e- und Cat 6-Kabel bei 30 % und 50 % Füllung hineinpassen.

In der Praxis ist ein Auslastungsgrad von etwa 40 % ein gutes Ziel,-also zwischen 30 % und 50 %.
