Optische Faser -LAN -Kabel, Zöpfen, Pflasterkabel und optische Kabel

Dieser Artikel führt diese Komponenten systematisch über Faserübertragungsanwendungen und Spleißprozesse ein und detailliert ihre Verwendung und Unterschiede über die Szenarien hinweg . Leser, die nur wichtige Schlussfolgerungen suchen können

Wie inT13: GlasfasergrundlagenEine optische Faser ist ein koaxialer zylindrischer dielektrischer Wellenleiter mit einem Kern -Brechungsindex, der den seiner Verkleidung . physisch überschreitet, erscheint eine gewickelte nackte Faser wie unten gezeigt:

The term "optical fiber," when unmodified, typically refers to bare fiber-comprising only the core, cladding, and coating layer. This minimal structure relies on the coating for protection, distinguishing it from sheathed fiber cables. Colloquially, such unprotected fibers are termednackte Fasern.

Können bloße Fasern in der optischen Übertragung verwendet werden?
Ihre Lebensfähigkeit hängt von der Umgebung ab .

In controlled settings like laboratories or production floors, bare fibers excel for testing simulated optical transmission lines. Their compact core diameter allows tens of kilometers to be wound onto small spools, eliminating multi-segment splicing (common with optical cables) and reducing average losses. The spools' modest footprint further enhances Praktikabilität .

In harten Umgebungen im Freien und unterirdische Kanäle, direkte Bestattungs-, Unterwasser- oder Luftinstallationsbärtungsfasern-Fragilität, macht sie ungeeignet .

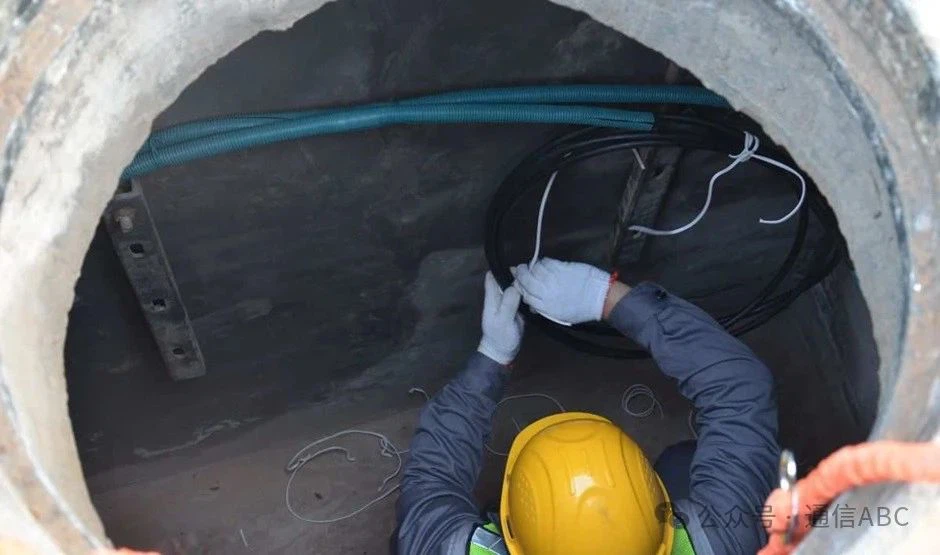

Optikkabel Kanal

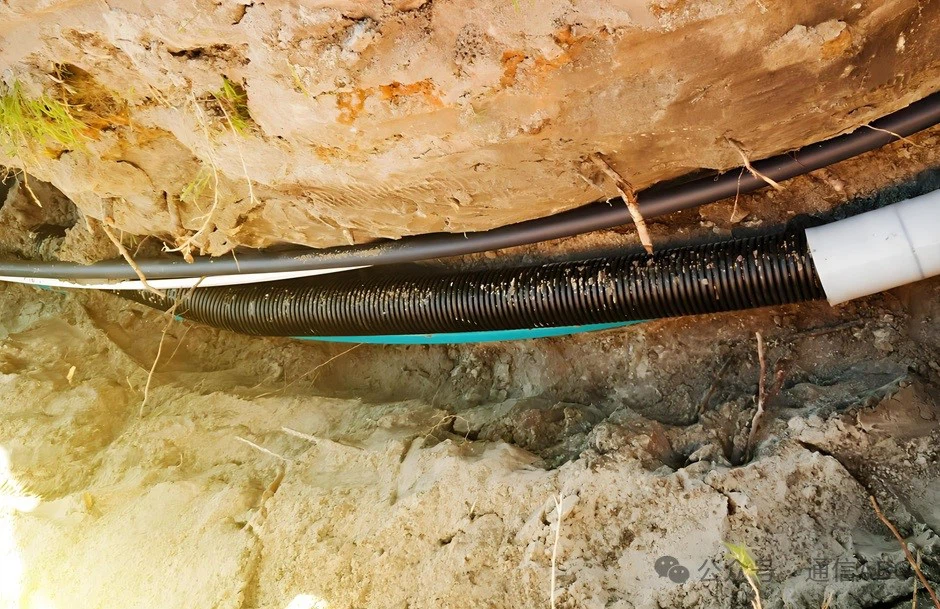

Direkte optische Kabel

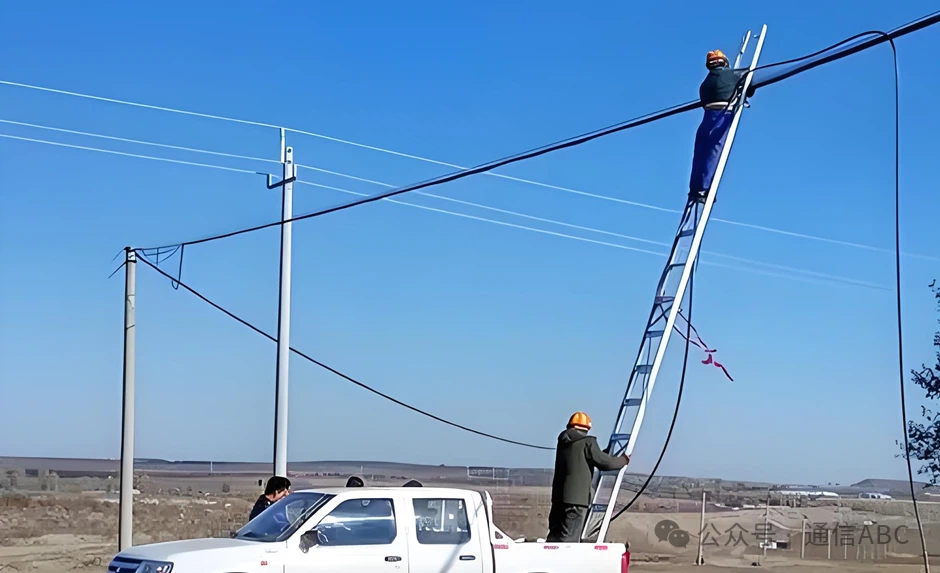

optische Luftkabel



Hier, Kanalkabel, direkter BurialKabelund Luftkabel demonstrieren die überlegenen Übertragungsfunktionen von Faseroptik im Vergleich zu anderen Medien (sieheT7: Vorteile der Glasfaserkommunikation) . Einschränkende Fasern in die Innenräume würden ihre Nützlichkeit stark einschränken, da die Langstreckenrouten unvermeidlich ungeschützte Gebiete . durchqueren würden

Lösung:

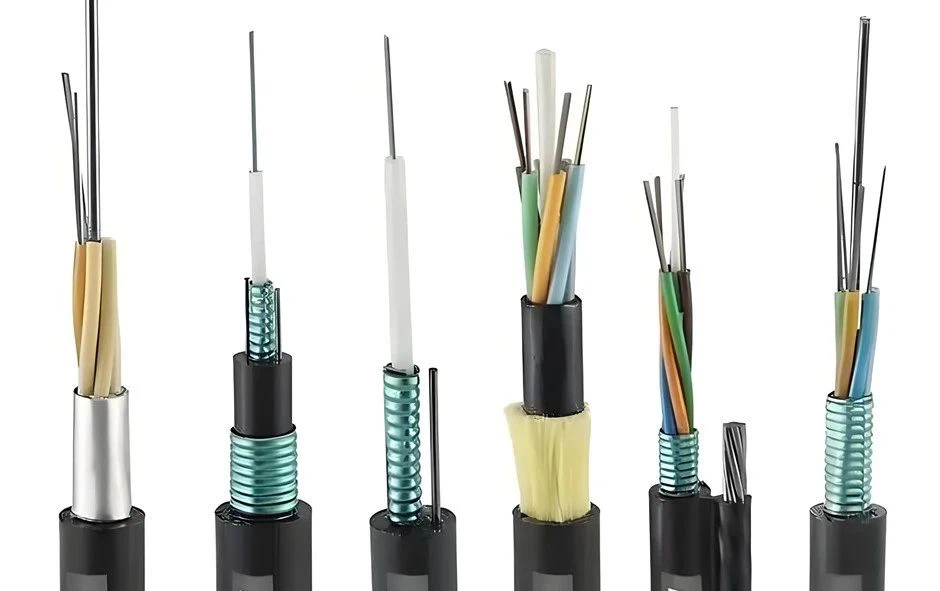

Durch die Integration von Schutzstrukturen, die auf Umweltanforderungen zugeschnitten sindoptische Kabel-Senuring Zuverlässigkeit und Leistung unter extremen Bedingungen . undOptisches Kabelbesteht aus optischen Fasern und Schutzmaterialien für die Signalübertragung in Kommunikationsnetzwerken .



Glasfaser:Der Signalübertragungskern, entweder Single-Mode (SMF) oder Multi-Mode (MMF), ausgewählt nach Entfernung und Bandbreite .

Mantel:Außenschichtschutz gegen physischen und Umgebungsschäden .

Stärke Mitglied:Interne Verstärkung (e . g ., Glasfaser) für die mechanische Stabilität .

Füllmaterial:GAP FILER (E . G ., Klebstoff) Sicherung der Faserpositionierung .

Pufferschicht:Ergänzender Schutz gegen Schäden .

Die Entwürfe variieren je nach Anwendung (Indoor/Outdoor/Underground), die jeweils für bestimmte Bedingungen optimiert sind .

Die Glasfaserkommunikation überträgt Informationen über optische Fasern zwischen Standorten,



Die meisten Kabel enthalten die bereitgestellten optischen Kabellinien zwischen Endpunkten {..

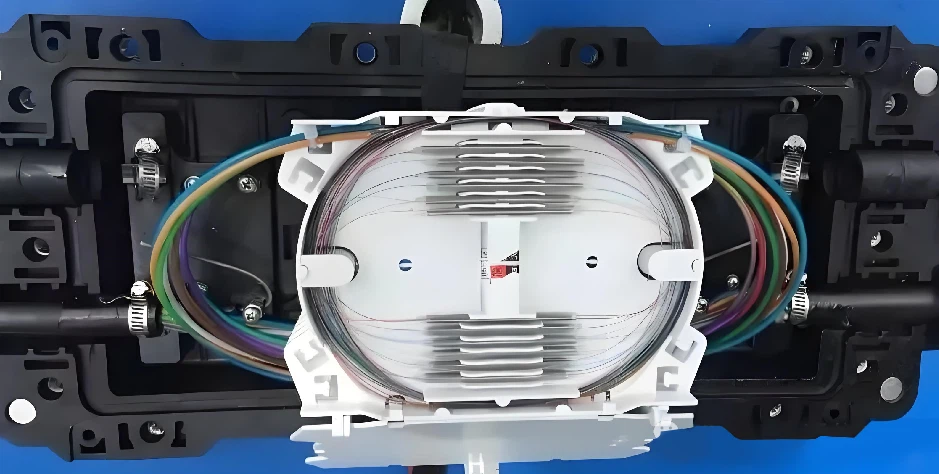

Wie inT14: Glasfaseranschlüsse/Adapter, kurze Kabel formen erweiterte Linien über Spleißen oder Anschlüsse {. Fusion Splicing erstellt dauerhafte Verbindungen, die ideal für statische Konfigurationen sind, während Anschlüsse Flexibilität bieten, bei der eine häufige Rekonfiguration erforderlich ist .



Warum werden die Stecker während der Kabelproduktion nicht vorinstalliert?
Zwei Hauptgründe:

Einfügungsverlust:Anschlüsse führen höhere Verluste ein als Spleiße. Übermäßige Verwendung in langen Spannweiten abbaut die Signalintegrität {. Somit sind Anschlüsse für Knotenpunkte reserviert, wobei Spleißen an anderer Stelle dominieren .

Installationsbeschränkungen:Vorbereitete Anschlüsse können die Kabelrouting (e {. g . durch schmale Kanäle) behindern und sorgfältig behandelt werden, da die Präzisionskomponenten die Bereitstellung signifikant komplizieren .

Feldbeendigung Alternativen?
Manuelle Feldabschließung erreicht den ultra-spezifischen Endgesichtskontakt für die Signalübertragung . Die Herstellung von Steckern erfordert gleichzeitiges Polieren von Fasern und Keramikfinder unter kontrollierten Bedingungen.

Auflösung: Zöpfeln
Pigtails-pre-terminierte Fasersegmente mit Anschlüssen auf einer Endbrücke in dieser Lücke, indem die Kündigungen der Fabrikqualität während der Installation, die Ausgleich von Leistung und Praktikabilität . auf Kabel gespleißt werden können

Was ist ein Zopf?

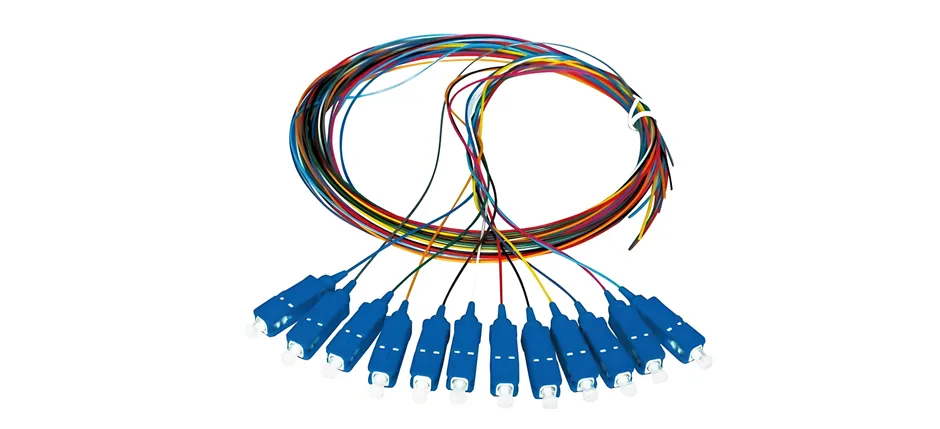

Ein Zopf ist ein optisches Faserkabel mit einem Anschluss an nur einem Ende .

Durch das Spleißen des anschließenden Endes mit einer einzelnen Faser in einem optischen Kabel bietet es eine Verbindungsschnittstelle .. Die Faserlänge des Pötzhochgas kann nach Bedarf angepasst werden.

Der Faseroptikanschluss, der Spleißpunkt zwischen Zopf und Kabel und die exponierte Faser des Zopfschalters sind anfällig für Umgebungsfaktoren-sie können nicht ungeschützt bleiben .

Netzwerkknoten können mehrere optische Kabel beherbergen, die jeweils Dutzende oder sogar Hunderte von Fasern enthält. . Nach der Ausrüstung dieser Fasern mit Anschlüssen wird das ordnungsgemäße Management kritisch. Wenn Sie die Organisation von kritischerweise haben.

Die Lösung: Faserverteilungsboxen

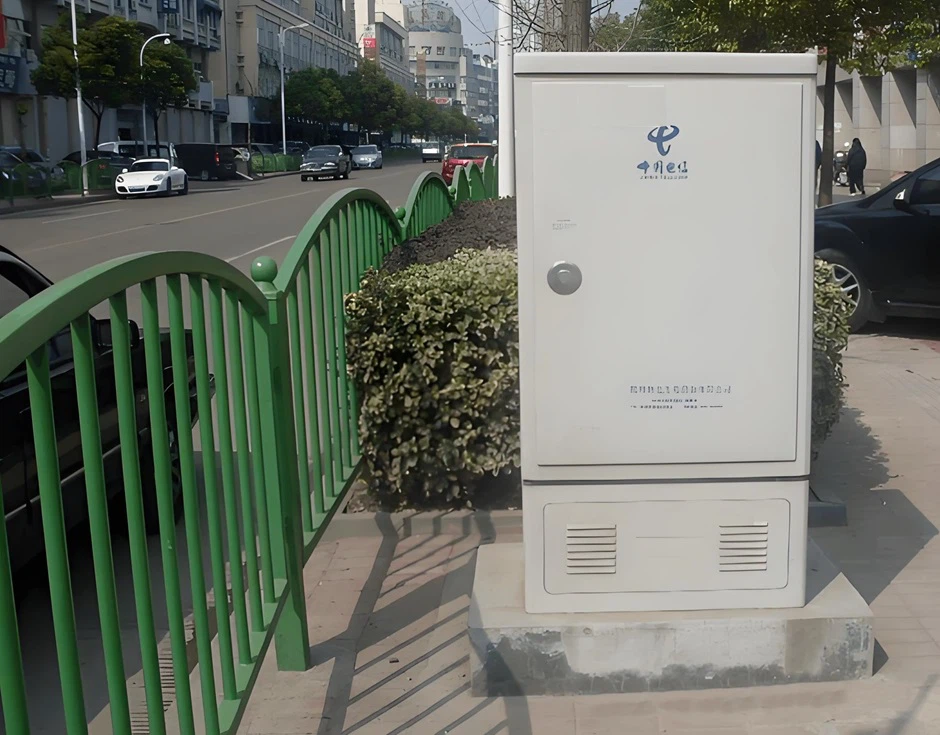

Installation einer versiegelten Metallverteilungsbox an Knoten adressiert beide Probleme, die wasserdicht, staubdicht und schadensfestem Schutz ., während diese Boxen übliche Straßenlagerstraßen sind. Sie bleiben häufig unbemerkt .}}}}

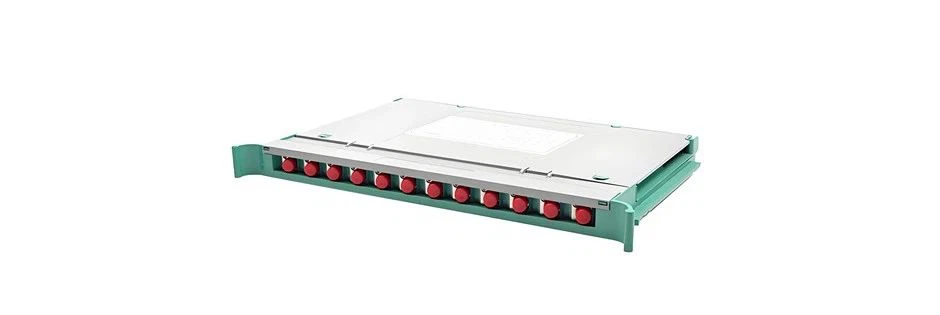

Innen enthalten sie mehrere Flanschschale/Spläute (siehe unten) (siehe unten).

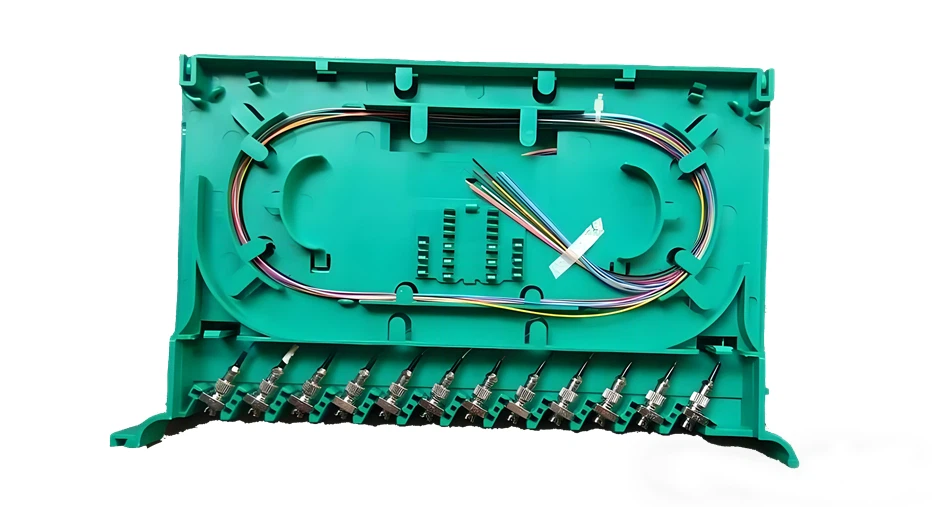

Im Allgemeinen hat der Flansch einen Zopf im Inneren, der zum Fusionspleißen mit optischen Kabeln verwendet werden kann. Seine interne Struktur ist in der folgenden Abbildung dargestellt. .

Wenn Kabel die Verteilungsbox erreichen:

Eine reservierte Länge wird abgezogen und gesichert, um Spleißpunkte vor Ziehkräften zu schützen. .

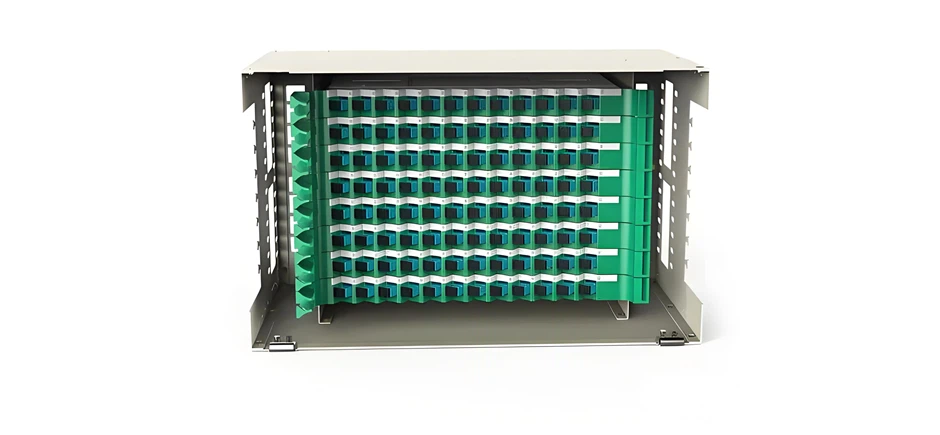

Exponierte Fasern werden an Zöpfen innerhalb des Tabletts gespleißt, wobei Adapter externe Schnittstellen liefern .

Die ordnungsgemäße Kennzeichnung jeder Faser sorgt für eine einfache Wartung .

HINWEIS: Ein Faserverkabelungssequenzdiagramm in den Box -Door -Aufzeichnungen der Schlüsselfaserinformationen . Wie in optischen Distributio -Frame -Diagrammen gezeigt. Jede Kabelfaser verbindet über Spleißdiagramme durch Adapter .}}}}

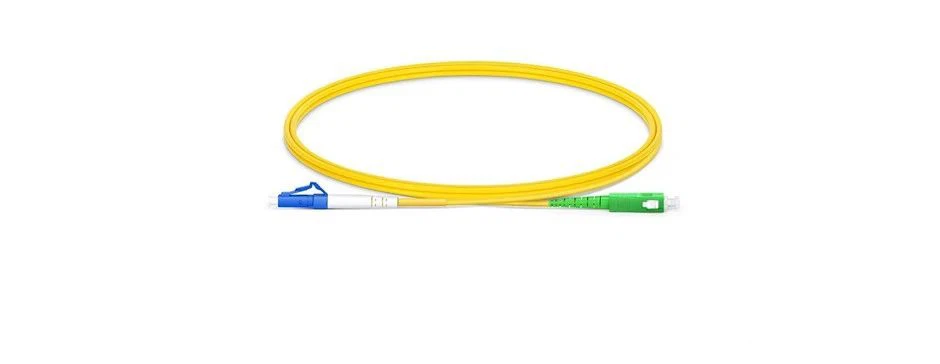

Faserspringer sind Dual-Connector-Kabel (Beispiel unten) .

Etwas bemerken? Dieses Faser-Patch-Kabel hat unterschiedliche Enden-LC/UPC und sc/apc-obwohl passende Anschlüsse auch üblich sind. . Warum?

Wie detailliert inT14: Glasfaseranschlüsse, Hersteller verwenden verschiedene Schnittstellen für ihre Geräte {. Hybrid-Connector-Jumpers ermöglichen die Kompatibilität zwischen unterschiedlich konfigurierten Geräten .

Da Springer an beiden Enden Anschlüsse haben, verknüpfen sie die entsprechenden Adapter -Ports auf Spleißtabellen . zukünftige Rekonfigurationen erfordern lediglich die Neupositionierung von Glasfaser -Springern . Die folgende Animation zeigt diese "Springen" -Funktion klar .

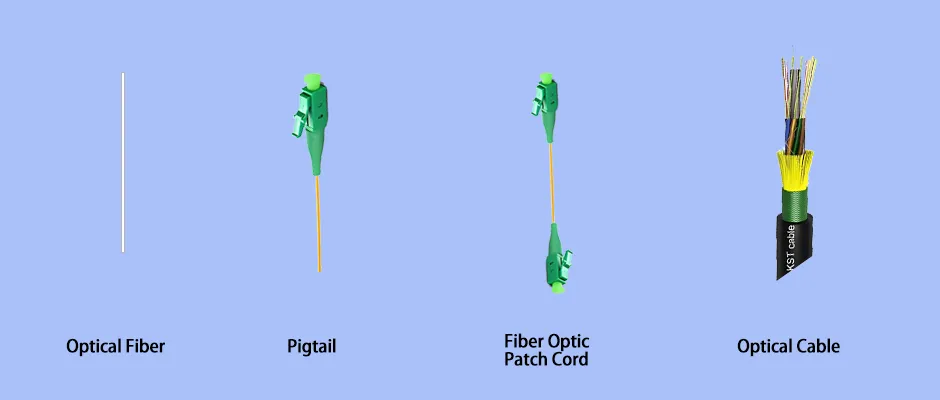

Was sie teilen: Alle übertragen hauptsächlich Lichtsignale über optische Fasern .

Schlüsselunterschiede:

Glasfaser:Die Kernkomponente (bare Stränge bei nicht spezifiziertem) .

Zopf:Ein-Konnektor-Kabel mit grundlegender Ummantelung, die Verbindungsschnittstellen bereitstellt .

Faser -Patch -Kabel:Dual-Connector-Kabel für kurze Verbindungen zwischen Geräten; Der Schutz reicht von Basic bis verstärkte Versionen für harte Umgebungen .

Optisches Kabel:Faser + Schutzmaterialien für spezifische Bereitstellungsbedingungen .

Diese Walkthrough zeigt, wie diese Komponenten in praktischen Anwendungen zusammenarbeiten und ihre Rollen und Unterschiede . verdeutlicht.
