Netzwerk-Patch-Panel- und Keystone-Modulverdrahtungstechniken sowie Werkzeugfreie Module
Oct 29, 2024
Eine Nachricht hinterlassen
1. Network Patch Panel Panel Stanzmethode:
1.1 Zubereitungswerkzeuge:
Netzwerk -Patch -Panel,Kabelmanager, Netzwerkkabel, Kabelstripper,Crimp -Werkzeug, Reißverschlüsse.

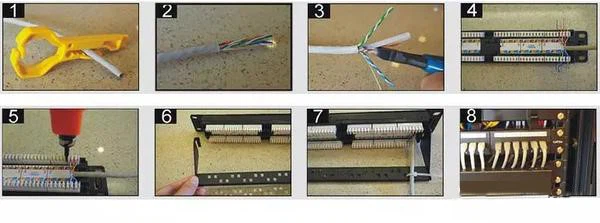

1.2 Verdrahtungsprozess für Netzwerk Patch Panel:
A. Verwenden Sie ein kleines gelbes Werkzeug oderDrahtstripper Um die äußere Jacke der zu entfernenNetzwerkkabel.
B. Abgestellte äußere Jacke derCat6 -Kabel.
D. Fügen Sie das Netzwerkkabel gemäß der angegebenen Sequenz in die entsprechenden Klemmeschlitzen ein.
E. Verwenden Sie das Crimp -Werkzeug, um das überschüssige Kabel zu schneiden.
F. Befestigen Sie den Kabelmanager am Patch -Panel -Port.
G. Befestigen Sie das Kabel mit Reißverschluss an den Kabelorganisator, um zu verhindern, dass es abfällt.
H. Verwenden Sie Schrankschrauben, um die zu reparierenNetzwerk -Patch -Panel zu dem Netzwerkkabinett.
1,3 T568B Kabelsequenz:
A. Beachten Sie die Verkabelungssequenz auf derPatch -PanelBei der Verkabelung haben T568A und T568B unterschiedliche Sequenzen.
B. Verschiedene Marken von Patch -Panels haben möglicherweise auch unterschiedliche Verkabelungssequenzen. Achten Sie daher immer auf die Sequenzmarkierungen auf dem Patch -Panel.
2. Keystone Jack -Modulverkabelung
2.1 Zubereitungswerkzeuge:
Netzwerkpanel,Keystone -Modul, kleines gelbes Messer, Netzwerkkabel, Schere.

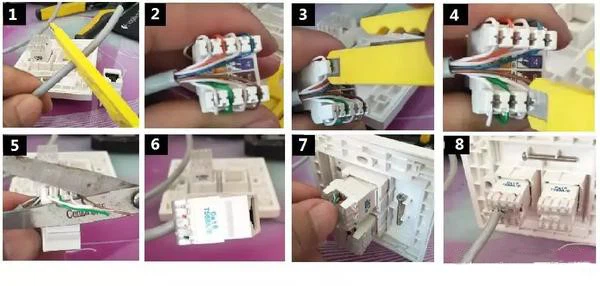

2.2 Stanzprozess des Keystone -Moduls:
A. Verwenden Sie ein kleines gelbes Messer oder Drahtstripper, um den äußeren Mantel derNetzwerkkabel.
B. Ordnen Sie die Drähte gemäß dem Kabelführer des Jack -Moduls an und legen Sie sie auf dieJack -ModulDrahtklemmen.
C. Verwenden Sie das kleine gelbe Messer, um die Drähte in die Drahtklemmen zu drücken.
D. Während des Druckprozesses dieZangeMuss vertikal gehalten werden und einen plötzlichen, festen Druck auf einen Gehen anwenden.
E. Trimmen Sie das überschüssige Netzwerkkabel.
F. beendete dieKeystone JackInstallation.
G. Stecken Sie den Keystone -Buch in das Panel.
H. Fertiges Produkt.

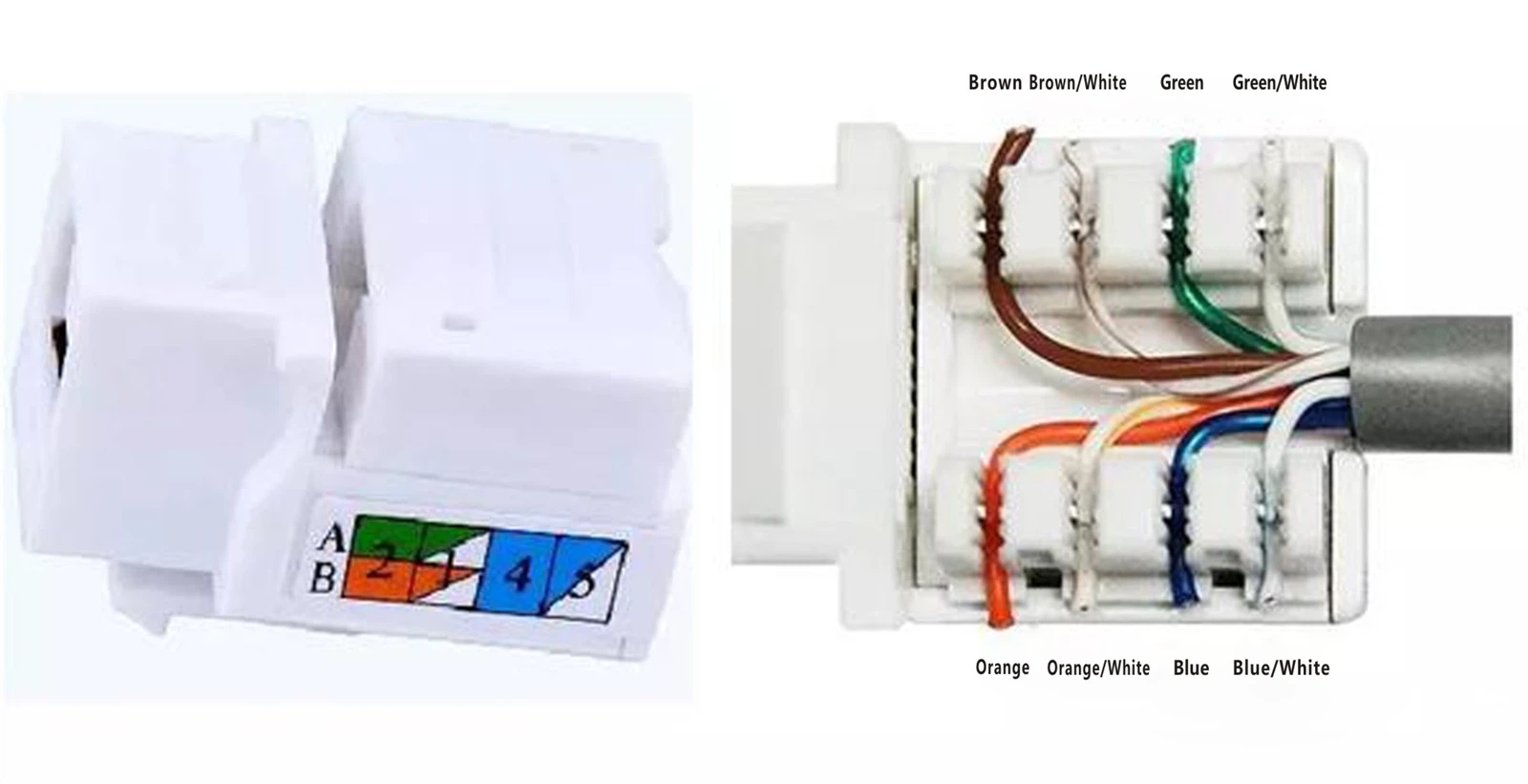

2,3 T568 Kabelsequenz:
Folgen Sie der farbcodierten Verkabelungssequenz, die auf dem Modul angegeben ist.

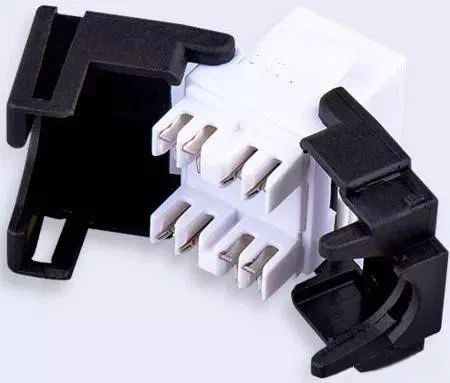

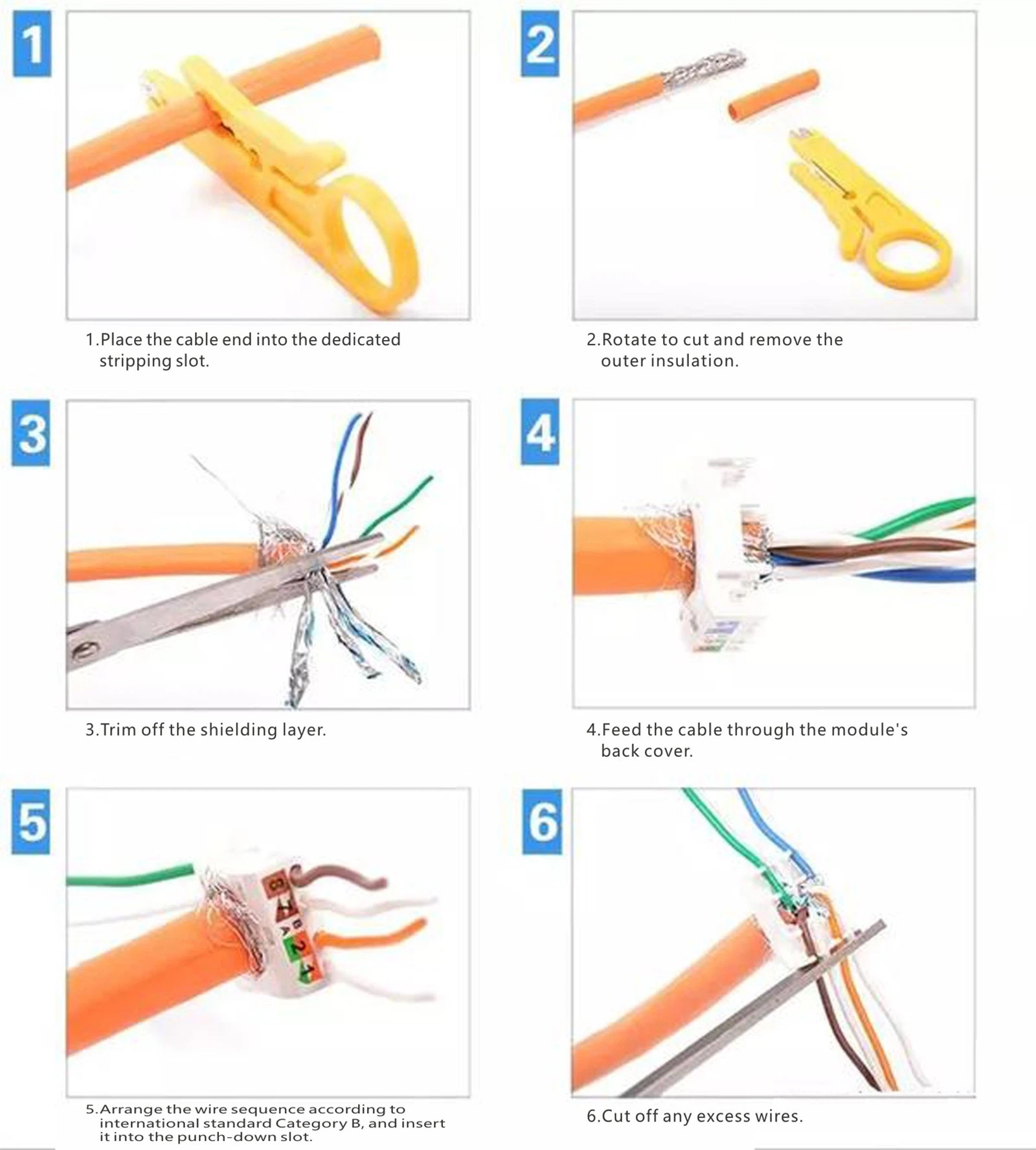

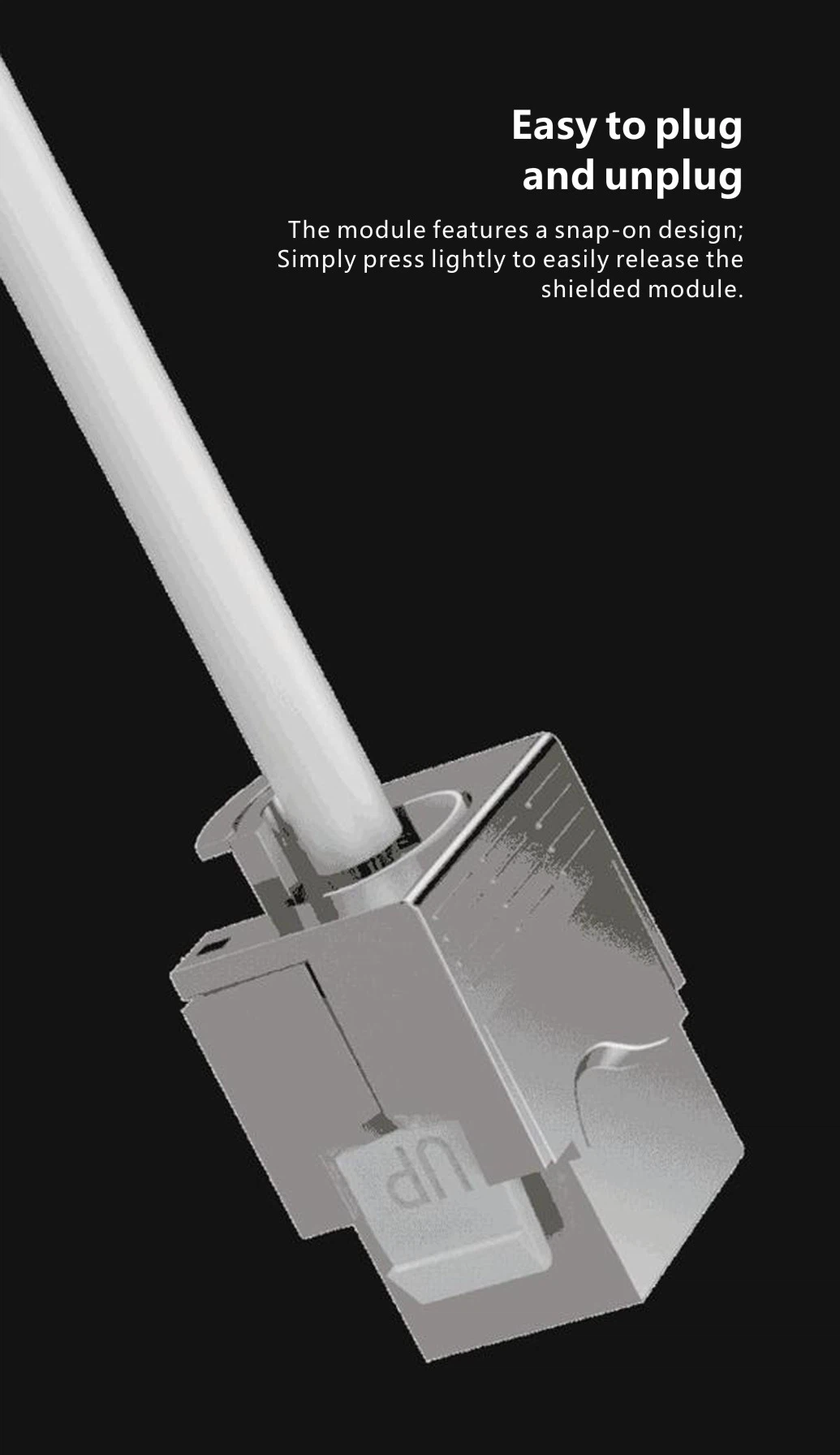

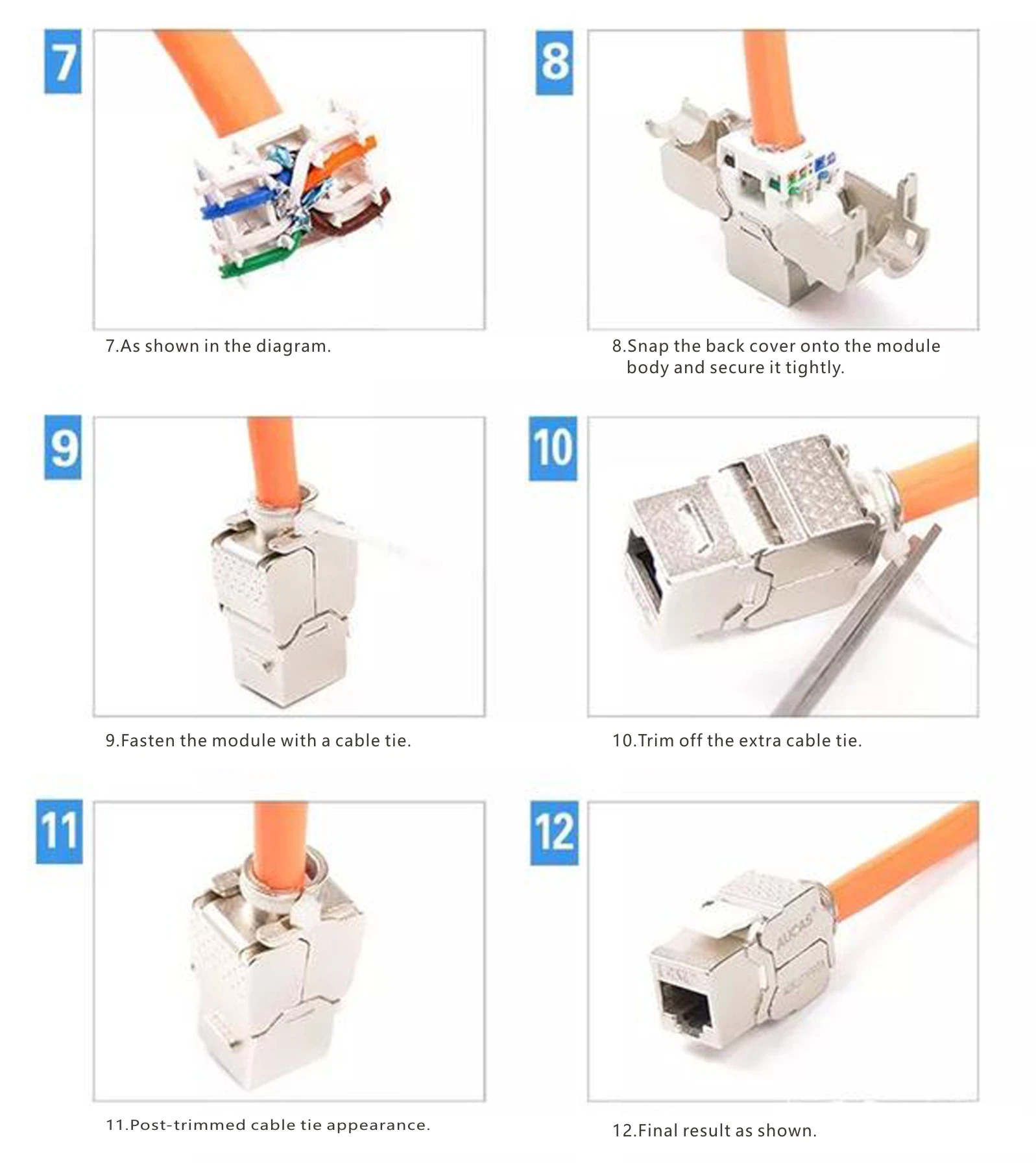

3. Werkzeugfreie Patch-Panels und Keystone-Module
Beide arbeiten nach demselben Prinzip und verwenden die integrierten Clips des Moduls, um das Netzwerkkabel direkt in die Drahtklammern des Moduls zu drücken, wodurch die Notwendigkeit des Down-Down-Stempels beseitigt wird.
