Netzwerkkabel erläutert

Netzwerkkabel erläutert: In niedrigspannenden Überwachungssystemen sind Netzwerkkabel wichtige Materialien für die Verbindung lokaler Netzwerke. Bei der Einrichtung eines Überwachungssystems mit niedrigem Spannungssystem konzentrieren sich die Personen häufig auf die Auswahl wichtiger Geräte wie Kameras, Schalter, DVRs, Decoder und Streaming-Medienservern. Sie sind jedoch möglicherweise nicht sehr selektiv, wenn es um die Auswahl von Netzwerkkabeln geht. Dies kann nach Projektakzeptanz zu vielen Problemen führen, und viele dieser Probleme hängen mit der Kabelverbindung zusammen. Lassen Sie uns heute die Grundlagen von Netzwerkkabeln diskutieren und erläutern!



1. Kabelklassifizierung

Netzwerkkabel sind das am häufigsten verwendete Transmissionsmedium in strukturierten Verkabelungssystemen. ANetzwerkkabel besteht aus 4 Kabelpaaren mit insgesamt 8 Kernen, wobei jeder Kern für die Datenübertragung farbcodiert ist. Die Eigenschaften umfassen hauptsächlich eine einfache Implementierung, Erschwinglichkeit und Eignung für verschiedene Szenarien in strukturierten Verkabelungssystemen.



1.1 basierend auf der Leistung klassifiziert

Gemäß dem ISO/IEC 11801 -Standard können Netzwerkkabel in CAT5 -Kabel, CAT6 -Kabel, CAT6A -Kabel und CAT7 -Kabel eingeteilt werden.

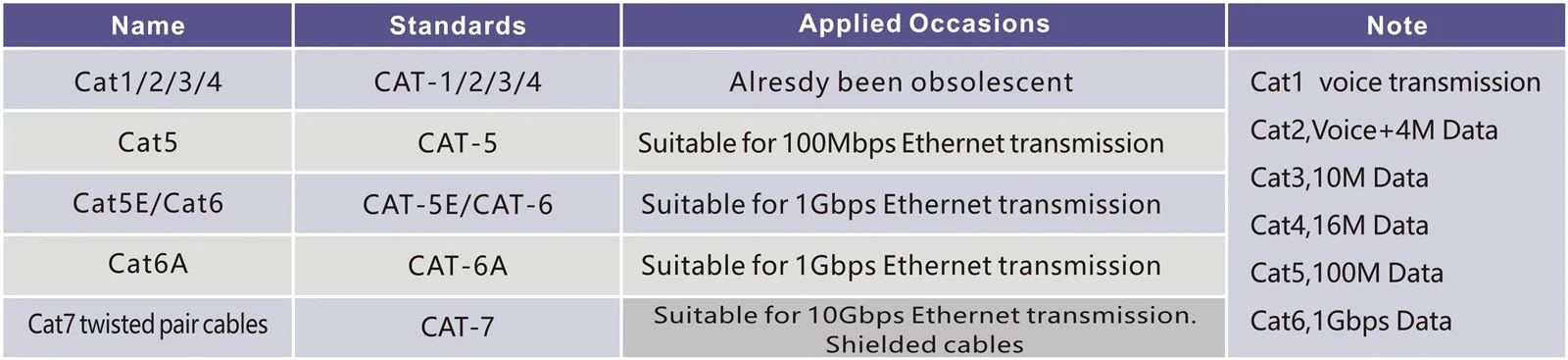

Kabelspezifikationen



CAT5 -Kabel: Es wurde durch Kabel der Kategorie 6 ersetzt. Es wird für die Datenübertragung mit einer maximalen Geschwindigkeit von 100 Mbit / s verwendet und hauptsächlich in 10Base-T- und 100Base-T-lokalen Netzwerken (LANs) verwendet.

CAT6 -Kabel: Kabel der Kategorie 6 haben im Vergleich zu Kabeln der Kategorie 5 das Übersprechen und die Leistung der Verlustverlust verbessert. Ihre Übertragungsleistung ist viel höher, wodurch sie für Gigabit -Ethernet -Anwendungen geeignet sind.

Cat6a -Kabel: Dies ist eine aktualisierte Version der Kategorie 6 -Kabel und wird hauptsächlich für 10 Gigabit -Ethernet verwendet. Es hat eine Übertragungsfrequenz von 500 MHz und eine maximale Übertragungsgeschwindigkeit von 10 Gbit / s mit signifikanten Verbesserungen des externen Übersprechens.

CAT7-Kabel: Kabel der Kategorie 7 sind geschützte Twisted-Pair-Kabel mit einer Übertragungsfrequenz von mindestens 600 MHz und einer Getriebegeschwindigkeit von 10 Gbit / s. Sie werden für 10 Gigabit -Ethernet verwendet.

Es ist wichtig, auf die Kabelauswahl zu achten und sicherzustellen, dass die richtige Kabeltyp für die spezifischen Anforderungen des Überwachungssystems ausgewählt wird, um eine optimale Leistung und Zuverlässigkeit zu gewährleisten.







1.2 durch Material klassifiziert



Netzwerkkabel können durch Material klassifiziert werden, einschließlich sauerstofffreier Kupfer, Aluminiumdraht, Kupferverkleidet-Aluminium und Kupferverkleidetstahl.



Sauerstofffreies Kupfernetzkabel: Sauerstofffreies Kupfer ist das beste und qualitativ hochwertige Kabelmaterial. Es eignet sich aufgrund seines geringen Widerstands für die Stromversorgung von Ethernet (POE) für die Ethernet (POE) und verringert den Stromverlust während der Übertragung. Für die POE-Versorgung in Überwachungssystemen sind sauerstofffreie Kupferkabel die bevorzugte Wahl.

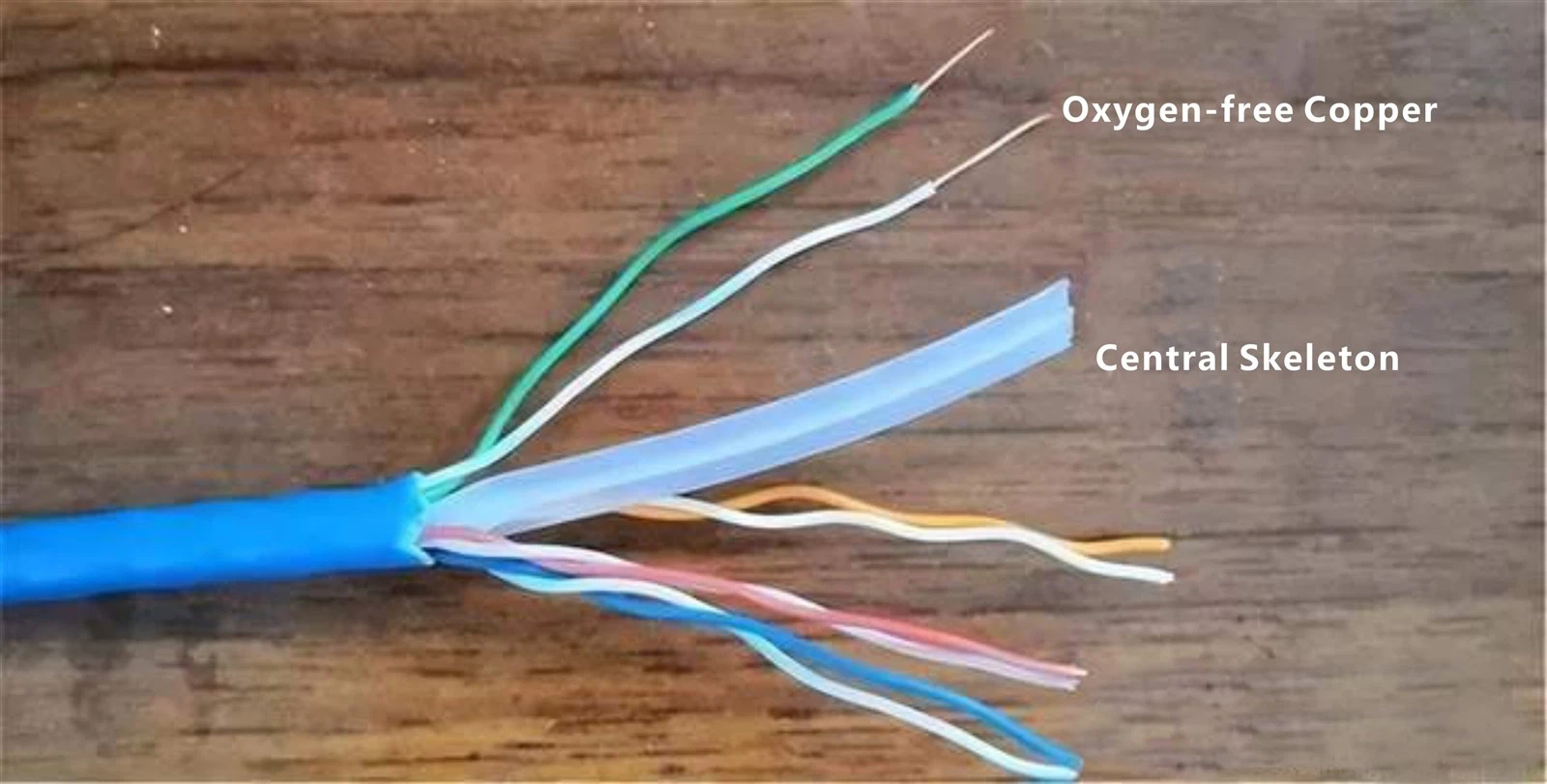

Material: Sauerstofffreies Kupfer bietet eine optimale Leistung.

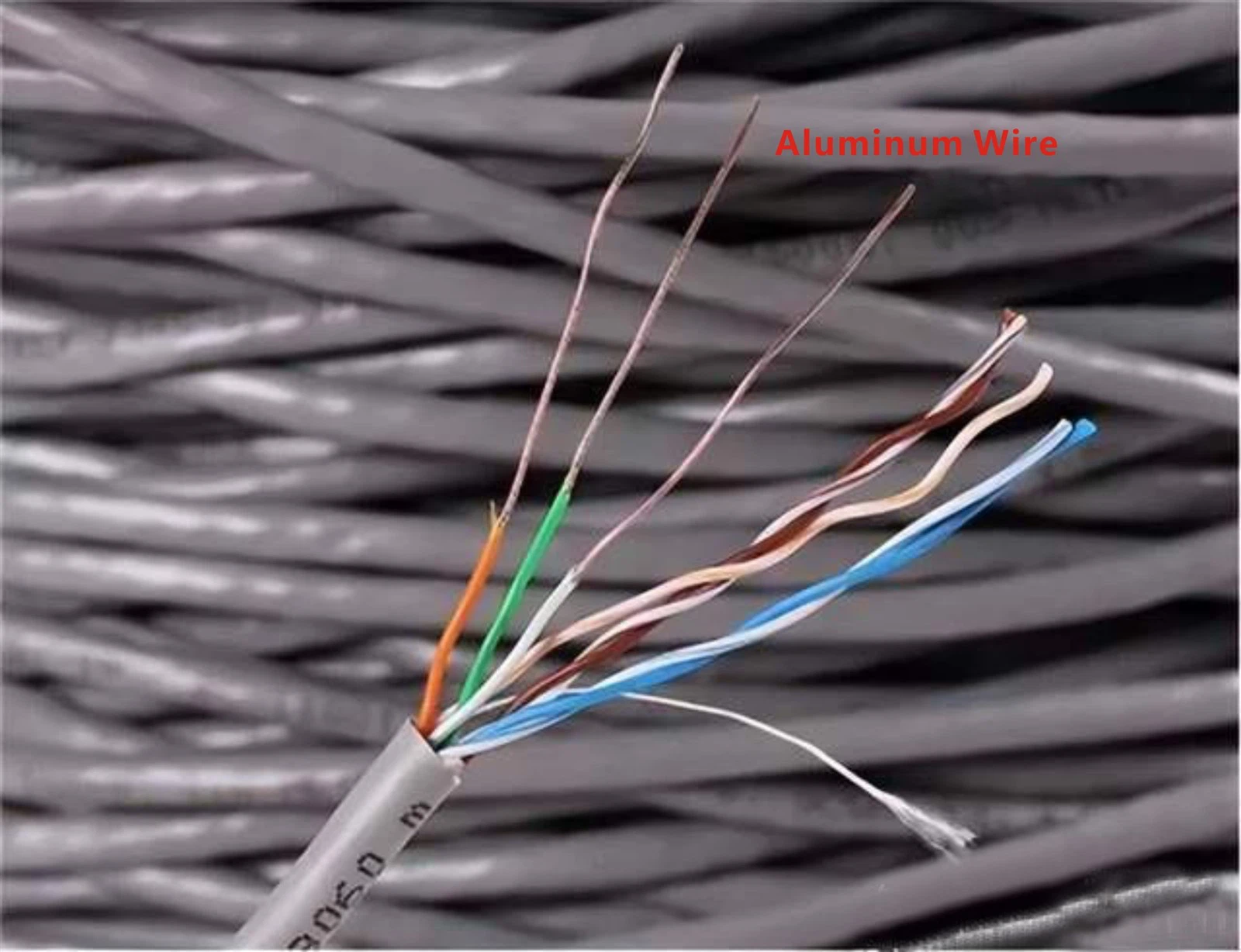

Aluminiumdraht: Aluminiumdrahtqualität ist sauerstofffreiem Kupfer unterlegen, ist jedoch für die Kurzstreckenübertragung ohne große Probleme geeignet. Es kann zum Anschließen von Geräten in Häusern oder kleinen Büros verwendet werden. Es hat eine höhere Resistenz im Vergleich zu sauerstofffreiem Kupfer und eignet sich für die Kurzstrecken-POE-Versorgung in Überwachungssystemen.

Material: Die Leistung von Aluminiumdraht ist zweiter zum sauerstofffreien Kupfer.



Kupferverkleidetes Aluminium: Diese Kabeltyp hat eine über Aluminiumdraht geschmückte Schicht Kupfer. Der Hauteffekt verbessert die Leitfähigkeit des Aluminiumdrahtes, obwohl er höhere Resistenz aufweist. Es eignet sich für die Kurzstrecken-POE-Versorgung in Niederspannungsüberwachungssystemen.

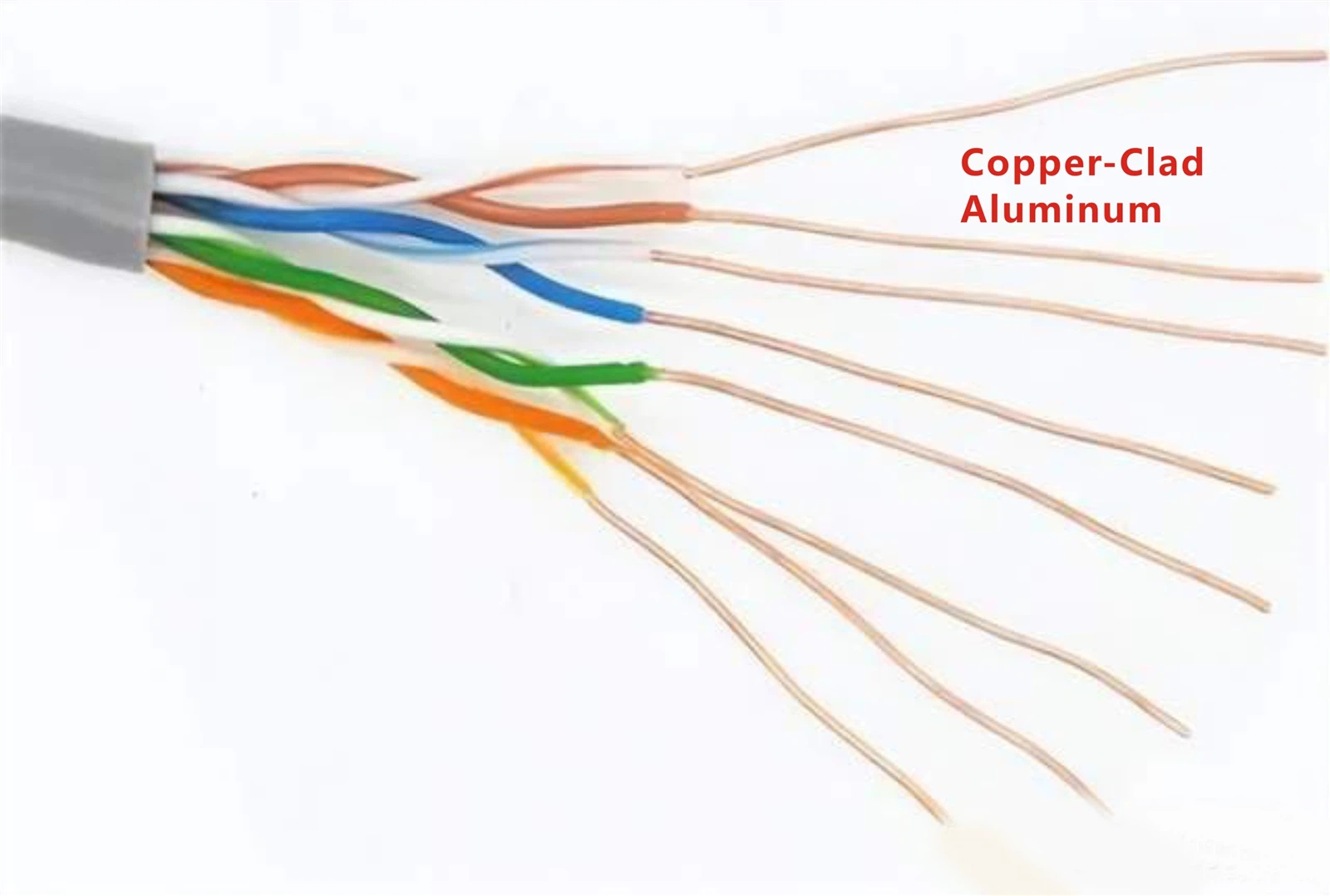

Leistung: Kupferverkleidetes Aluminiumkabel hat eine minderwertige Leistung.

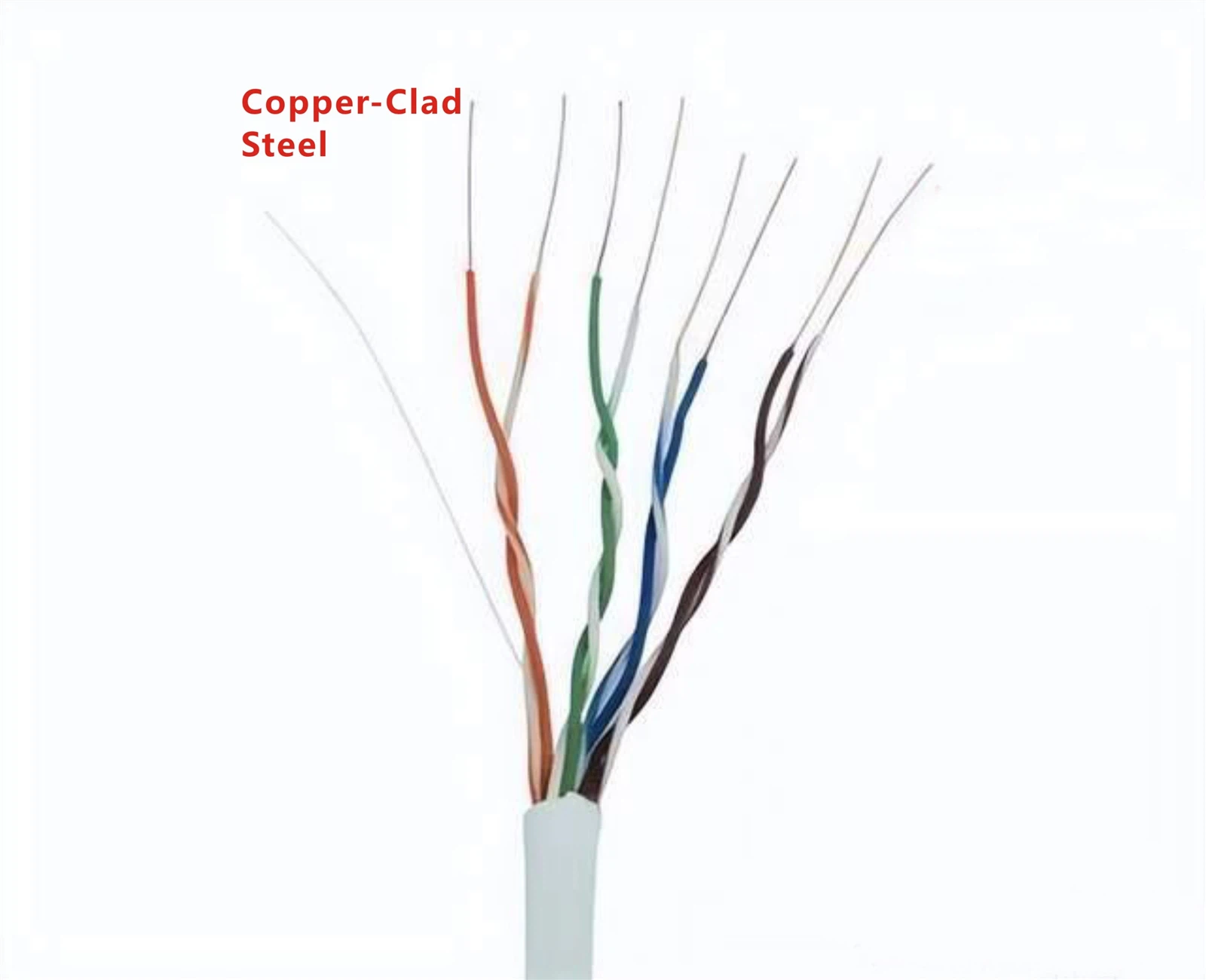

Kupferverkleidetes Stahl: Dieses Kabel hat eine überstiegende Schicht über Stahldraht. Der Hautffekt verbessert die Leitfähigkeit des Stahldrahtes, hat jedoch einen höheren Widerstand. Es ist nicht für die POE -Versorgung in Überwachungssystemen geeignet.

Leistung: Kupfer gekleidetes Stahlkabel hat eine minderwertige Leistung.



1.3 nach Nutzungsumgebung eingestuft



In Umgebungen mit komplexen elektromagnetischen Interferenzen wird empfohlen, abgeschirmte Netzwerkkabel zu verwenden. Abgeschirmte Kabel haben interne Strukturen, die die externe Interferenz effektiv reduzieren und die normale Signalübertragung sicherstellen. Darüber hinaus kann das Aluminiumfolienmaterial in abgeschirmten Kabeln eine elektromagnetische Leckage aus dem Kabel selbst verhindern, wodurch die Einflussnahme von Interferenzsignalen den Betrieb anderer Kabel und das Schutz vor Abhören verhindern. Abgeschirmtes Kabel können als einschirmte und doppelt abgeschirmt kategorisiert werden.

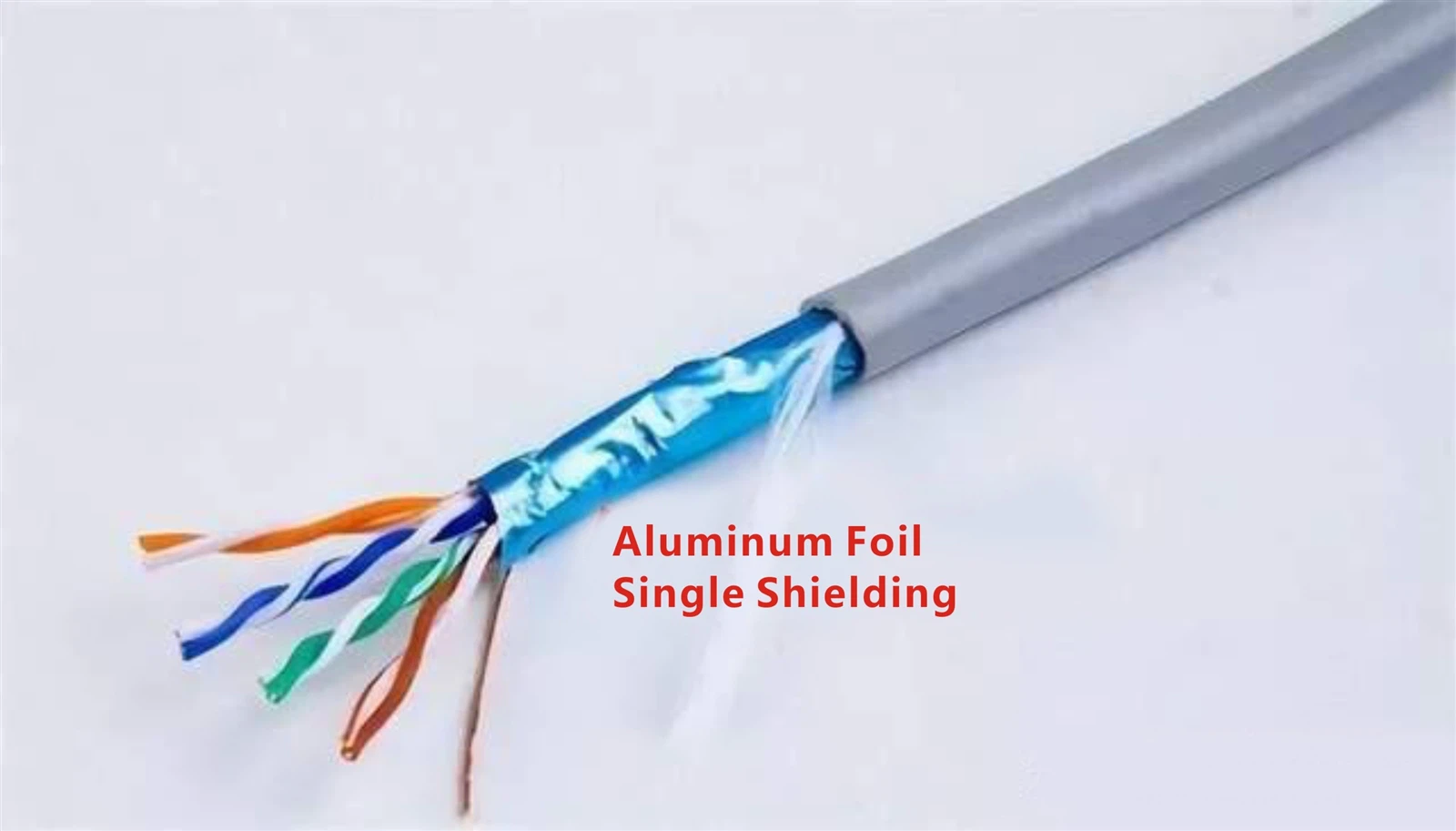

Einschildes Netzwerkkabel:

Ein einzelnes Netzwerkkabel verfügt über eine Schicht Aluminiumfolie im Inneren, um die elektromagnetische Strahlung zu verringern.

Einschildes Netzwerkkabel:



Doppelschildes Netzwerkkabel:

Ein doppelt abgeschirmtes Netzwerkkabel wickelt Aluminiumfolie um die verdrehten Paare ein und fügt eine Schicht Metallgebäude hinzu. Es ist für Hochgeschwindigkeitsnetzwerke und Hochsicherheitssignalübertragungen geeignet, wodurch die elektromagnetische Interferenz effektiv reduziert wird.

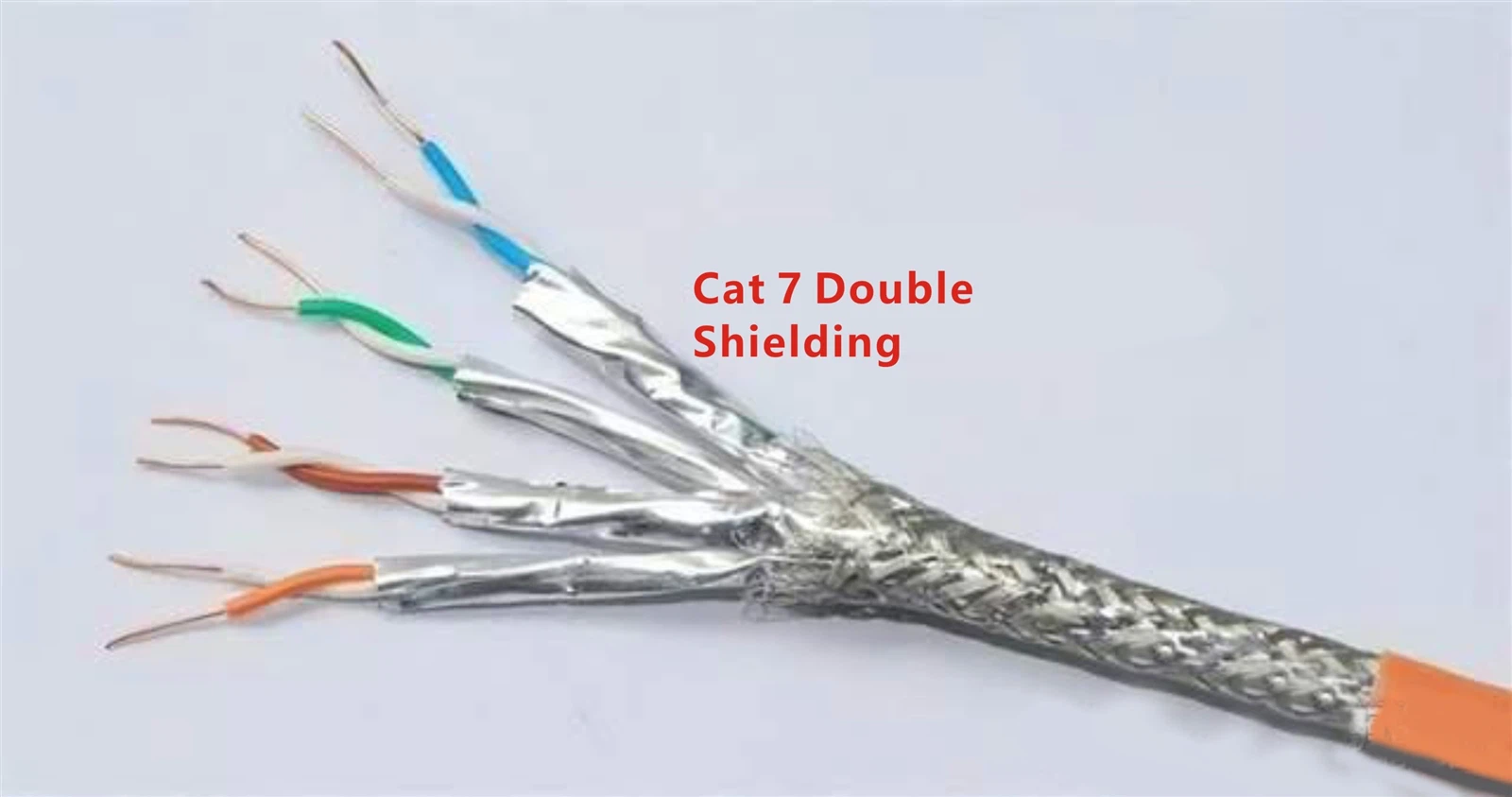

Cat7 Doppelschildkabel



Durchführung:

Durch die Implementierung von abgeschirmten Netzwerkkabeln muss das gesamte System aus abgeschirmten Materialien, einschließlich abgeschirmter Kabel, abgeschirmten Steckverbindern und abgeschirmten Geräten bestehen. AbgeschirmtRJ45 -Steckverbindermit Erdungsstiften werden verwendet. Die ordnungsgemäße Erdung ist für die wirksame Abschirmung von externen Signalen unerlässlich. Abgeschirmte Netzwerkkabel haben strenge Anforderungen für die strukturierte Verkabelung, wodurch alle Systemkomponenten abgeschirmt werden müssen und die ordnungsgemäße Erdung für eine optimale Leistung aufweisen. Andernfalls kann der Abschirmeffekt beeinträchtigt werden.

Erdungsdraht/Erddraht:

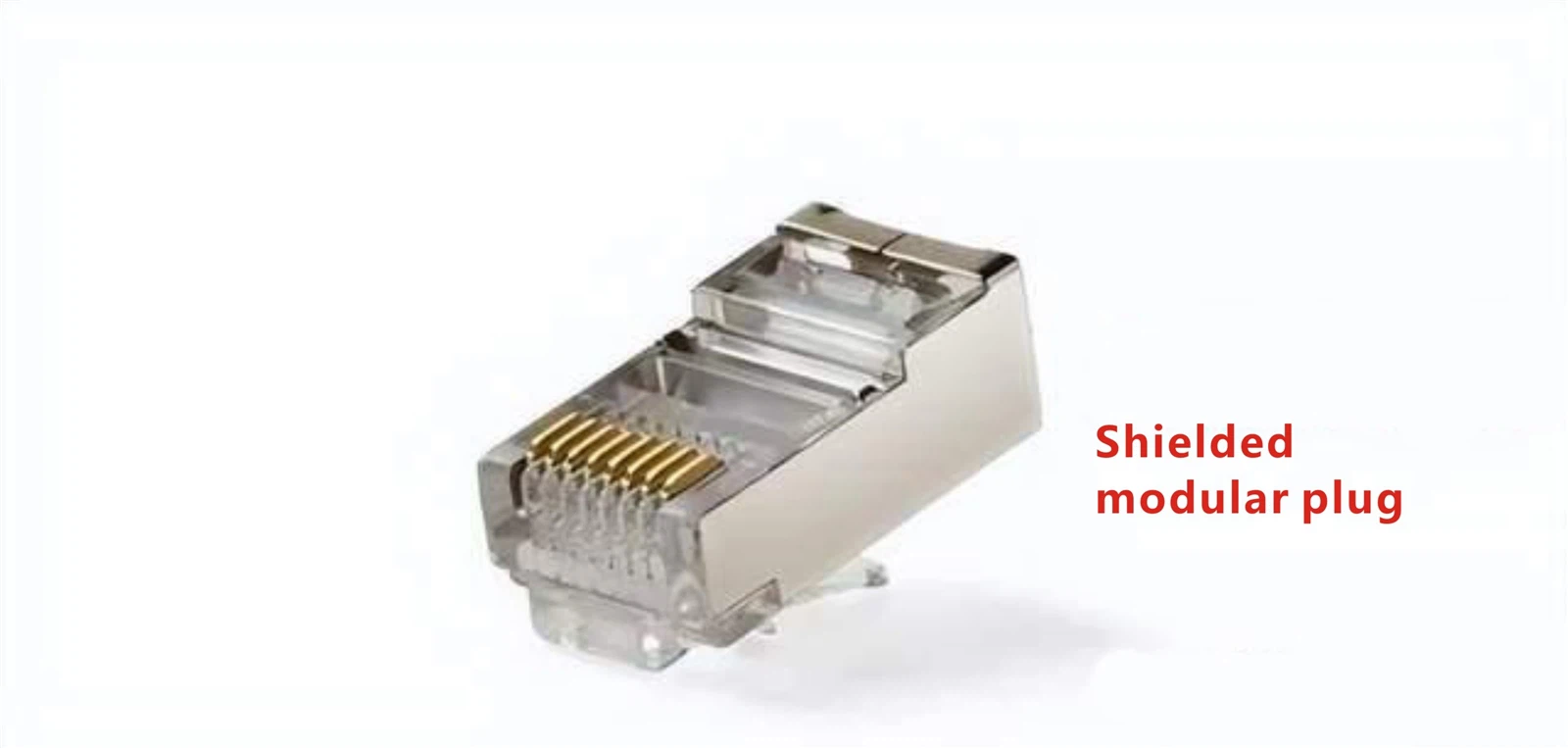

Schirded RJ45 -Anschluss:









2. Methoden zur Identifizierung von Netzwerkkabelleistung



2.1 Kabelscheide



Derzeit sind die Spezifikationen von Netzwerkkabeln auf der Kabelscheide angegeben. Zum Beispiel bezeichnet CAT5 das Kabel der Kategorie 5, das für 100 -Mbit / s -Ethernet -Datenübertragung geeignet ist. Cat5e ist für die Kategorie 5 erweitert, ein Einstiegsprodukt für Gigabit-Ethernet. Cat6 ist für die Kategorie 6, die zum Einrichten von Gigabit -Ethernet verwendet wird, und ist heute das Mainstream -Netzwerkkabel.

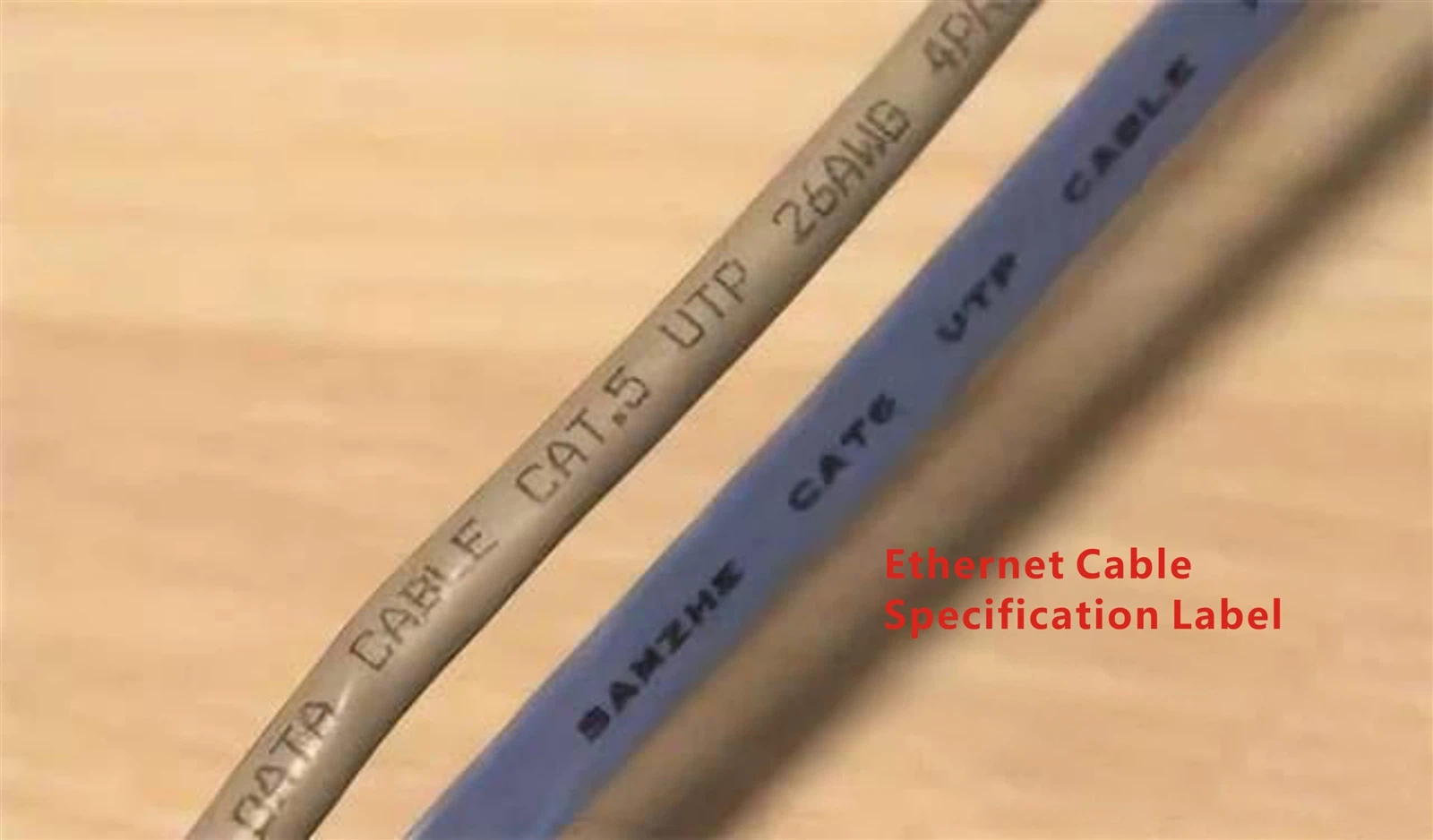

Kabelspezifikationen Etikettenmarkierung



2.2 Flammentest

Verwenden Sie ein Leichter, um die Flamme -Referenzunternehmen zu testen. Authentische Netzwerkkabel müssen einen Flammenwiderstand haben. Wenn die Flamme auf die äußere Hülle aufgetragen wird, schmilzt sie allmählich und verformt sich. Die äußere Scheide sollte jedoch nicht alleine Feuer fangen. Wenn die äußere Hülle leicht brennt, entsprechen diese Kabel nicht die Sicherheitsstandards und sind nicht für groß angelegte strukturierte Verkabelungssysteme geeignet.

2.3 Magnettest

Mit einem Magneten kann Kabel mit Eisenkernen identifizieren. Wenn ein Netzwerkkabel von einem Magneten angezogen werden kann, zeigt dies an, dass das Kabel über einen Eisenkern verfügt. Eisenkernkabel haben einen höheren Widerstand, der die Übertragungsgeschwindigkeit und -abstand erheblich beeinflusst und sie für die Verwendung ungeeignet sind.

2.4 Kabelbiegungstest

Authentische Netzwerkkabel aus sauerstofffreiem Kupfer sind aus reinem Material, weicher Textur und Flexibilität. Sie werden nicht leicht brechen, wenn sie gebogen werden.

2.5 Richtungsrichtung des Kabels

Die Verdrehungsrichtung des Kabels sollte gegen den Uhrzeigersinn und nicht im Uhrzeigersinn sein. Eine Verdrehung im Uhrzeigersinn kann die Übertragungsmenge und -abstand beeinflussen.

2.6 Länge

Die Standardlänge authentischer Netzwerkkabel beträgt 305 Meter. Gefälschte Kabel können in der Länge geraten.



3. Netzwerkkabelbaugruppe mit RJ45 -Anschlüssen



3.1 Es gibt zwei Arten von Verbindungen für Netzwerkkabel und RJ45 -Anschlüsse:Gerade und Crossover. Für direkte Durchlauf folgen beide Enden entweder dem Standard T568A oder T568B. Für Crossover folgt ein Ende T568A, und das andere Ende folgt T568B. Zuvor waren Crossover -Kabel erforderlich, um ähnliche Geräte wie Router an Router oder Schalter mit Schalter anzuschließen. Moderne Netzwerkgeräte unterstützen jedoch die automatische Liniensequenzkonvertierung, sodass Geradekabel für ähnliche Geräteverbindungen verwendet werden können.

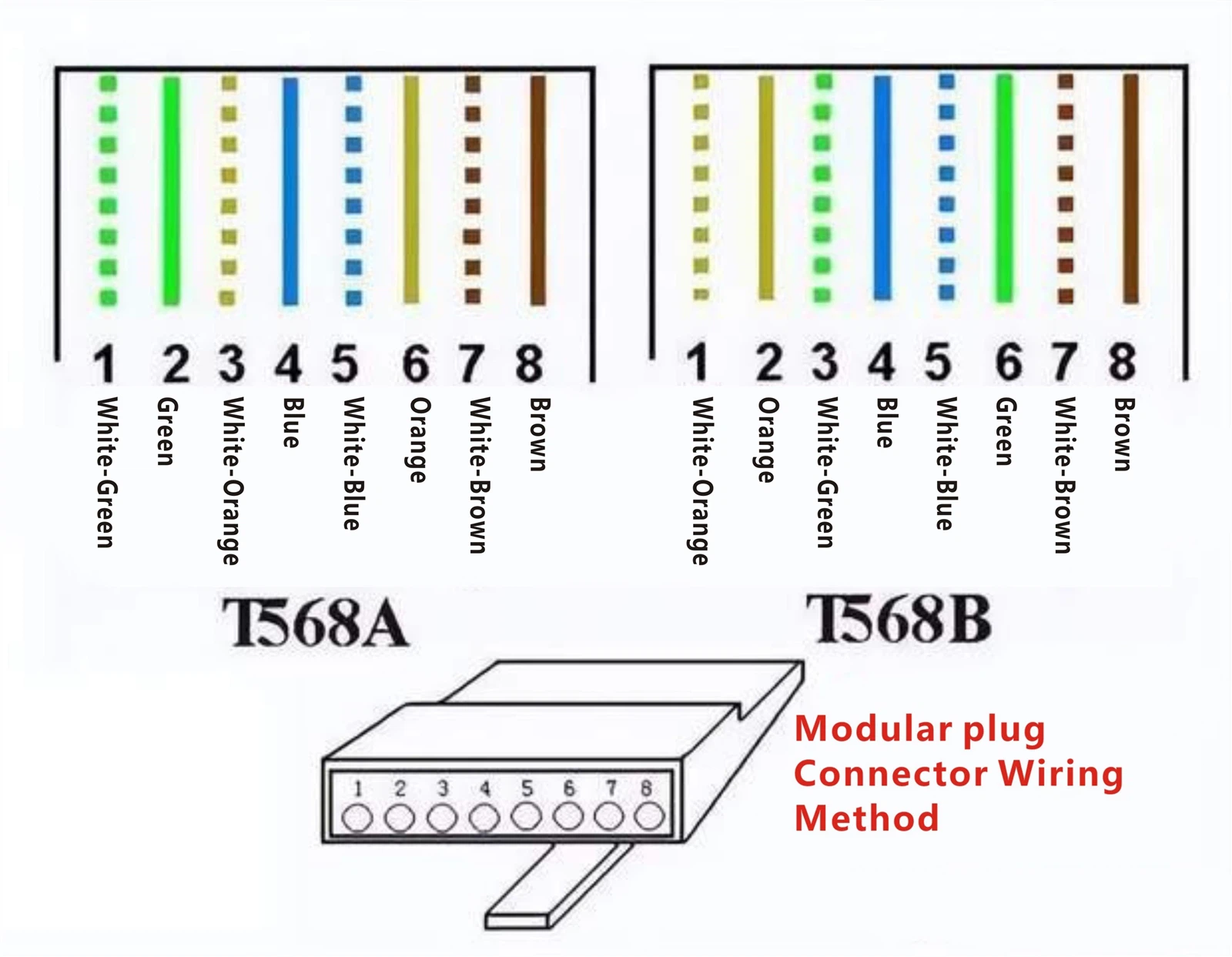

T568A/T568B Kabelstandard





3.2 RJ45 -Steckerliniensequenzen





T568A Kabelsequenz: ① weißgrün ② grün ③ Weiß-orange ④ blau ⑤ weißblau ⑥ orange ⑦ weißbraun ⑧ braun

T568B Verkabelungssequenz: ① Weiß-Orange ② Orange ③ weißgrün ④ blau ⑤ weißblau ⑥ grün ⑦ weißbraun ⑧ braun

4. Netzwerkkabeltests

Nach dem Anschließen des RJ45 -Anschlusses muss das Netzwerkkabel mit einem Kabelprüfer oder anderen geeigneten Geräten wie Fluke -Geräten für anspruchsvollere Projekte getestet werden.

4.1 Kabeltester

Ein Kabel -Tester verfügt normalerweise über 8 Indikatorlichter. Wenn ein ungeschütztes Netzwerkkabel in die Testerschnittstelle eingefügt wird, beleuchten die Lichter, die den Verbindungen 1-8 entsprechen, nacheinander auf. Für abgeschirmte Kabel wird zusätzlich zu den Verbindungen 1-8 das Schild -Indikatorlicht (G -Licht) ebenfalls beleuchten.

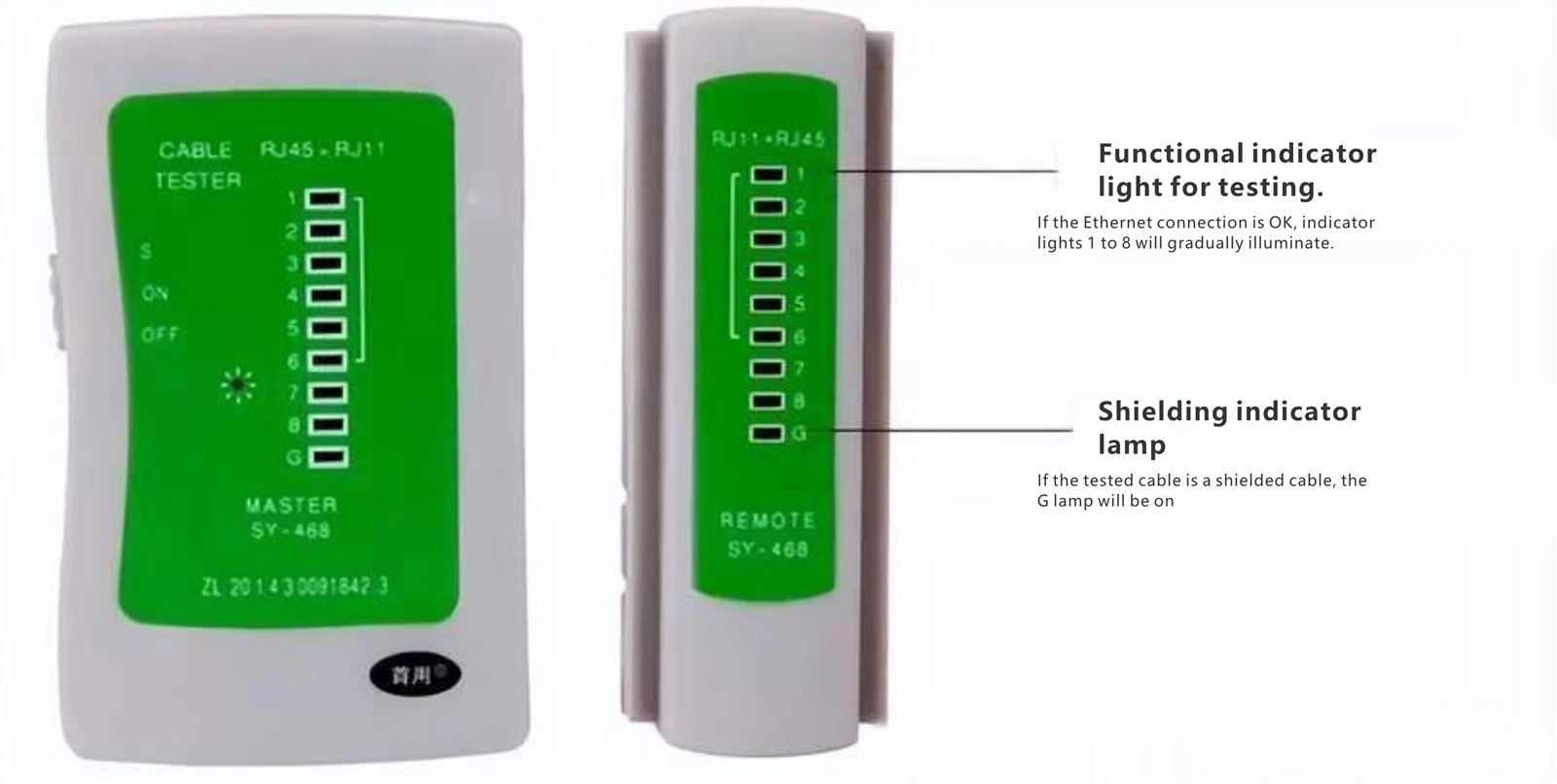

Netzwerkkabel -Tester



4.2 Fluke -Tests



Für fortschrittliche strukturierte Verkabelungssysteme können herkömmliche Kabeltester oder Geräte wie Fluke für die Prüfung der Dämpfung und andere Parameter nicht ausreichend sein. Fluke -Geräte werden verwendet, um die Kabel des Verkabelungssystems zu testen und die Einhaltung der Akzeptanzstandards sicherzustellen.

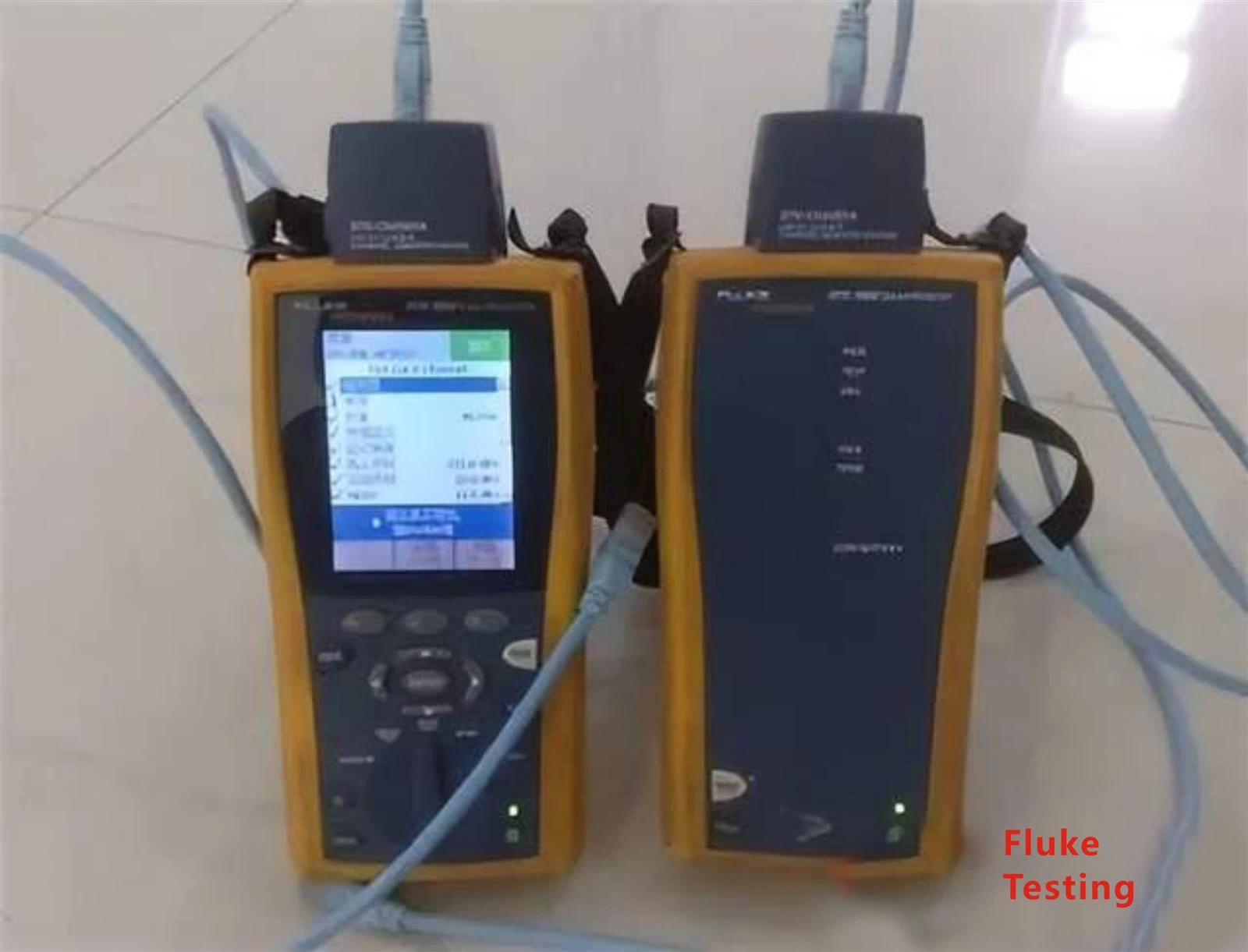

Fluker -Tester



5. Erweiterung von Netzwerkkabeln

In einem strukturierten Verkabelungssystem können Kabelschätzungen zu kurz und reservierte Kabel zu kurz sind, so können Erweiterungsmethoden wie RJ45 -Kopplungen, Keystone -Buchsen oder Löten verwendet werden.

5.1 Inline -Kuppler

Koppler werden üblicherweise für die Erweiterung von Netzwerkkabelverbindungen verwendet. Trennen Sie die Kerndrähte des Netzwerkkabels 8- und setzen Sie sie in den Koppler ein. Sie benötigen zwei Koppler für jedes Ende. Setzen Sie dann die Drähte derselben Farbe in die entsprechenden Slots des Kopplers ein. Verwenden Sie schließlich die Nadelzange, um auf die Oberseite des Kopplungssteckplatzes nach unten zu drücken, um die Verbindung zu sichern und festzuziehen.

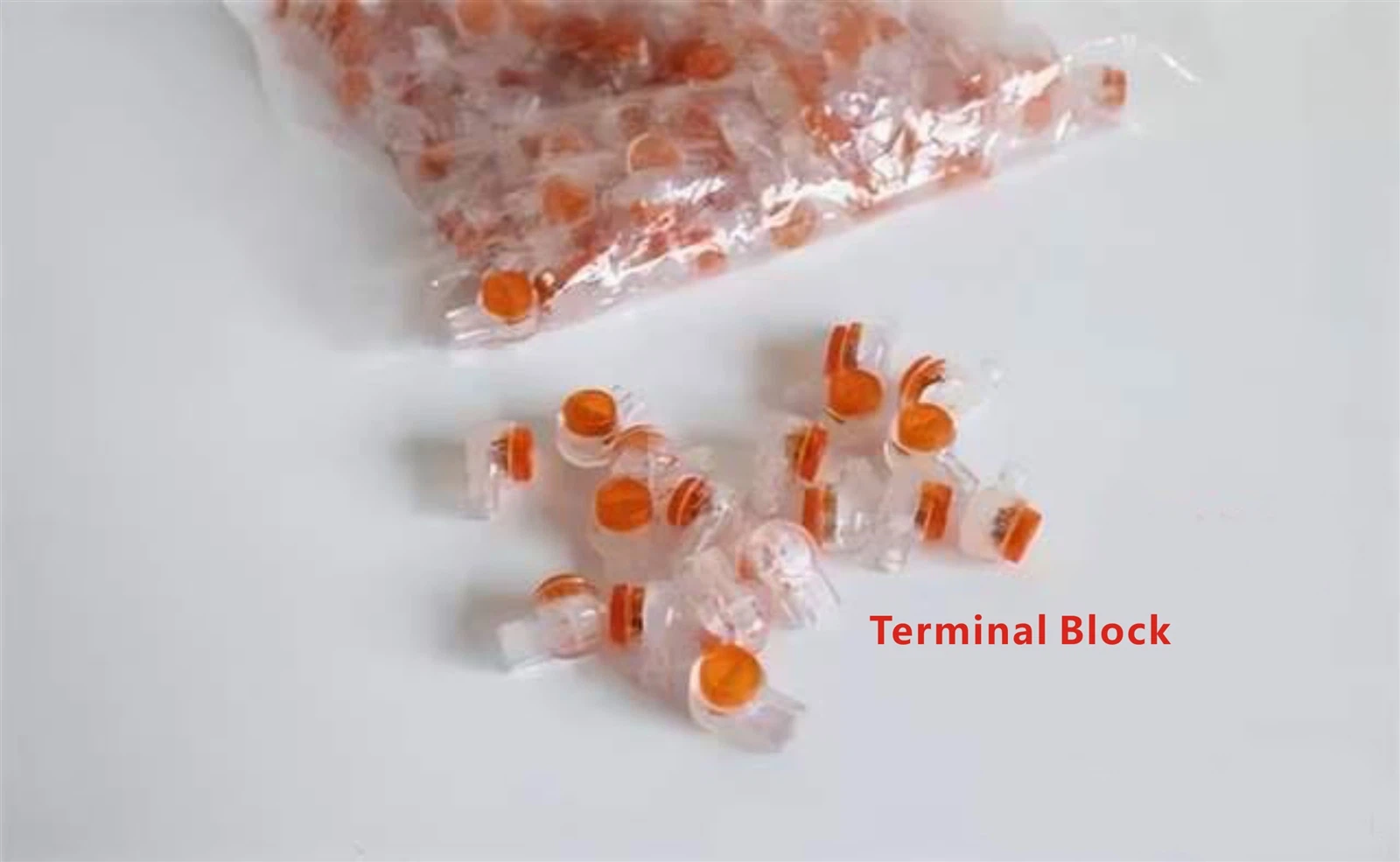

Terminalblock

5.2 Keystone -Buchsen

Netzwerkkabel -Keystone -Buchsen sind in Innen- und Außenvarianten erhältlich. Innentor -Keystone -Buchsen können an beiden Enden RJ45 -Anschlüsse befestigen, und dann ist die Keystone -Buchse an das Kabel angeschlossen. Diese Verbindung ist sehr bequem. Keystone -Jacks im Freien ähneln den Innenräumen, verfügen jedoch über Wasserdichtungsmöglichkeiten. Sie werden für Verbindungen wie CCTV -Kamera -Schwanzleitungen und Netzwerkkabel verwendet, um eine zuverlässige Verwendung im Freien zu gewährleisten, nachdem sie sicher festgezogen wurden.

Innenkeystone Jack

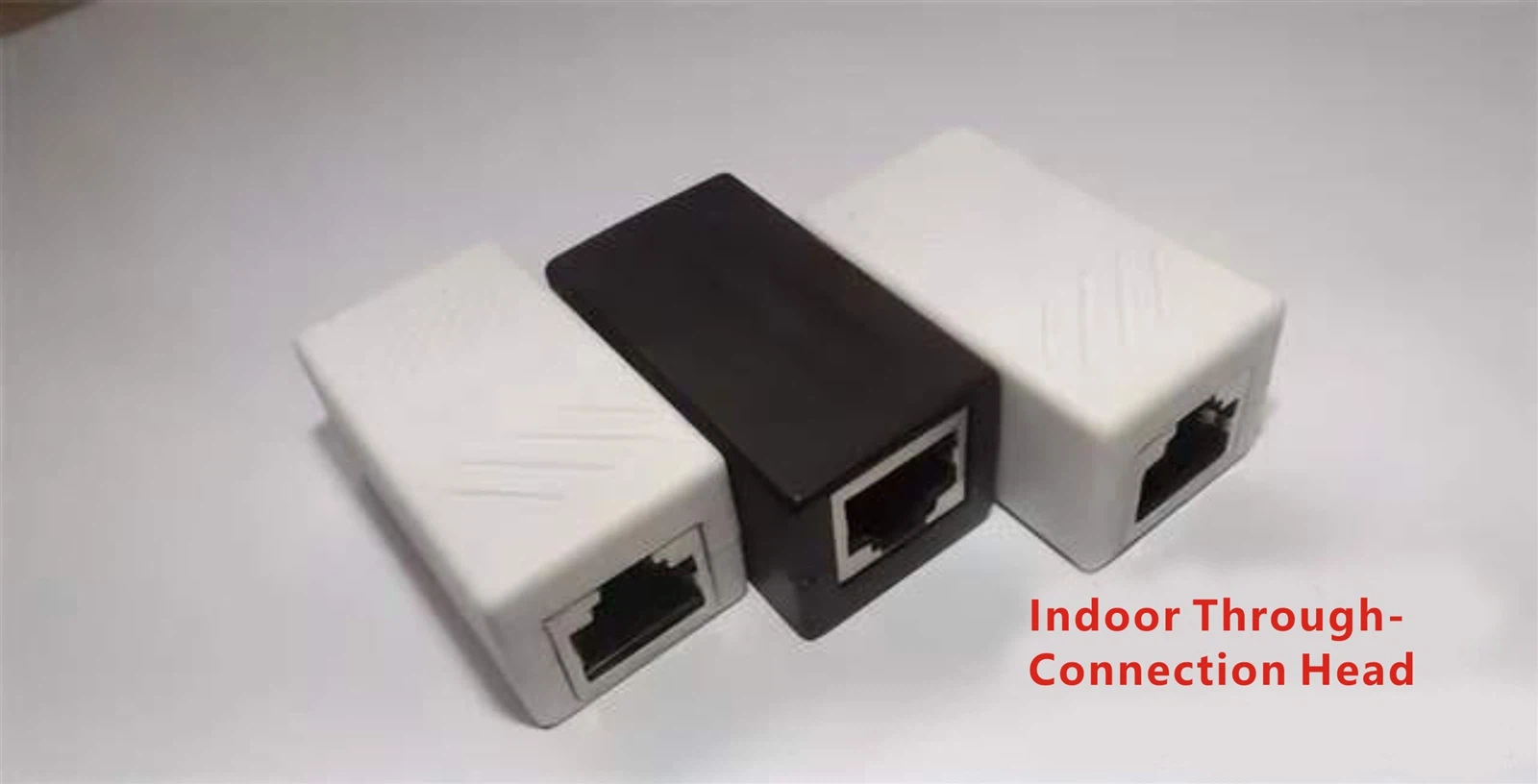

Keystone-Modul in Innenräumen in Innenräumen

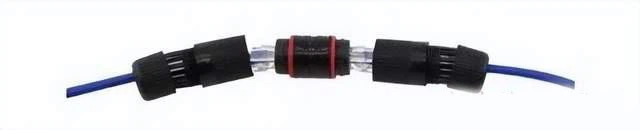

Feed-Through-Keystone-Modul im Freien



5.3 Löten





Sie können die Kabelkerne des Netzwerkkabels ausziehen und die Kupferdrähte freilegen. Schieben Sie den Hitzerückschlauch über die freiliegenden Drähte und löten Sie sie mit einem Lötkolben. Diese Methode erfordert ein höheres Maß an Handwerkskunst.

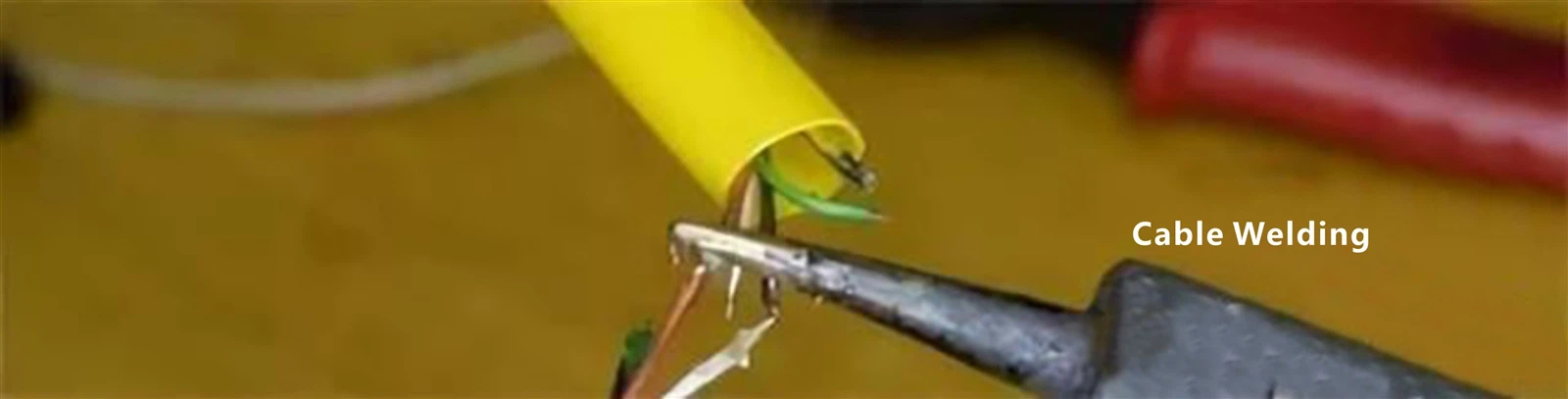

Kabellötvorgang





6. Schlussfolgerung

Bei der Arbeit an Projekten, die mit geringer Spannungsüberwachungssystemen an Projekten beteiligt sind, sind Netzwerkkabel essentielle Übertragungsmedien für die Verbindung von Geräten und entscheidende Faktoren für die Stabilität des gesamten Niederspannungssystems. Bei der Verwendung von Netzwerkkabeln ist es wichtig, ihre Kategorien, Authentizitätsüberprüfung, Montage-, Test- und Kabelverlängerungsmethoden zu verstehen. Diese grundlegenden und dennoch praktischen Wissensstücke müssen gemeistert werden, da sie eine entscheidende Rolle in der Praxis spielen.
