Wie mache ich strukturierte Verkabelung?

1. Spezifikationen für Rechenzentrumskabelschalen

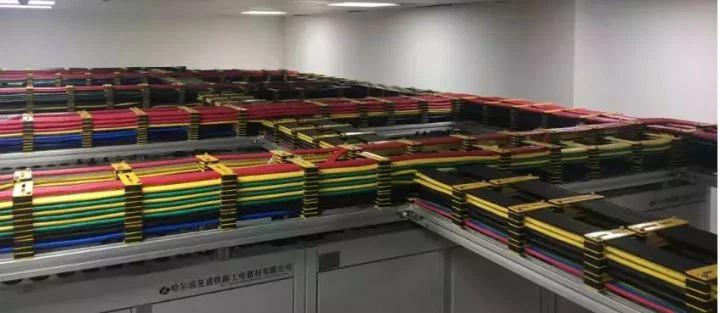

Basierend auf Kabeltypen werden Kabelschalen in Glasfaser -Kabelschalen und Netzwerkkabelschalen unterteilt.

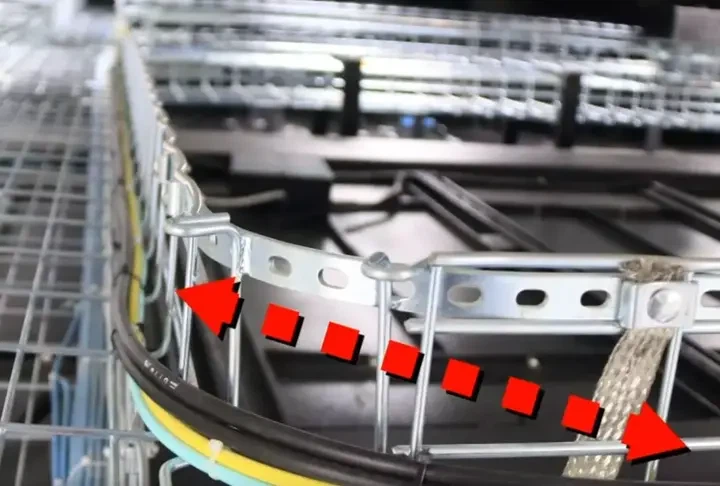

Beim Routing von Kabeln auf dieKabelschalenUnd was sollte getan werden? Die Kabelwinkel in den Ecken sollten einen bestimmten Radius haben und in der Nähe der Innenseite der Kabelschalen bleiben.

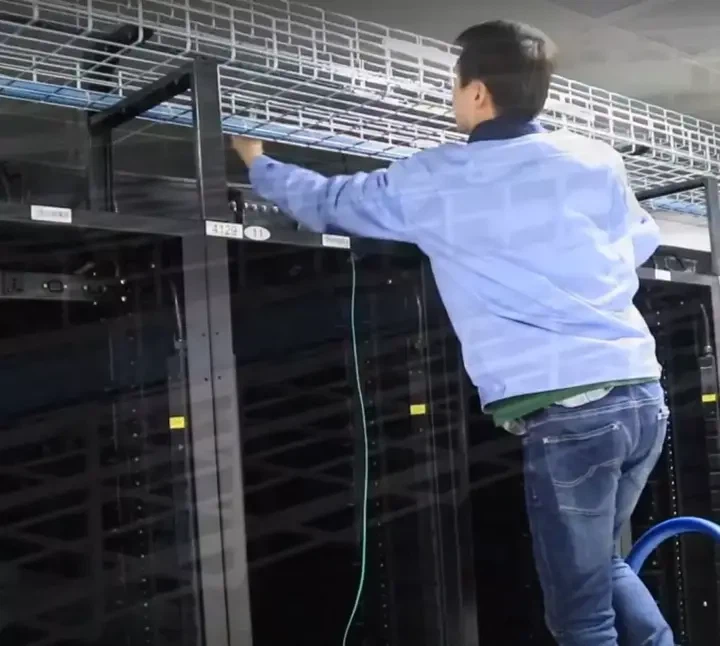

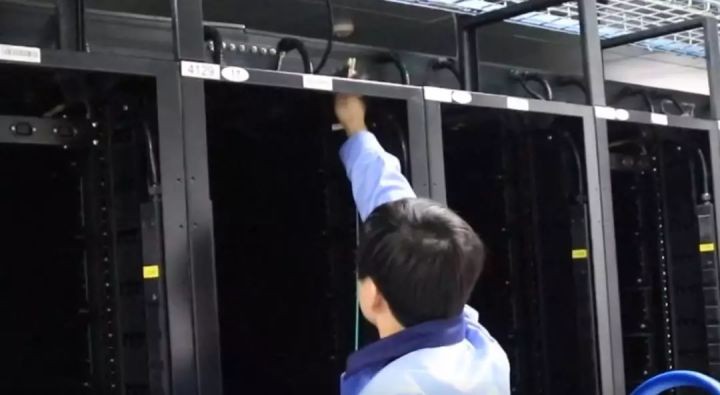

Für Kabelrouting über mehrereNetzwerkschränkeEs ist notwendig, die oberen oder unteren Kabellöcher der Schränke für die richtige Platzierung zu bestehen.

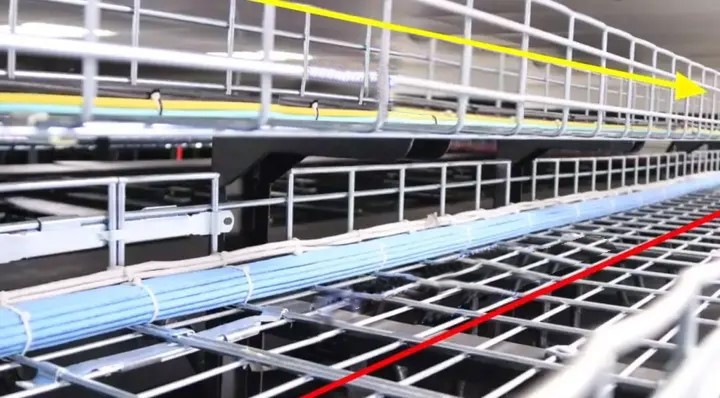

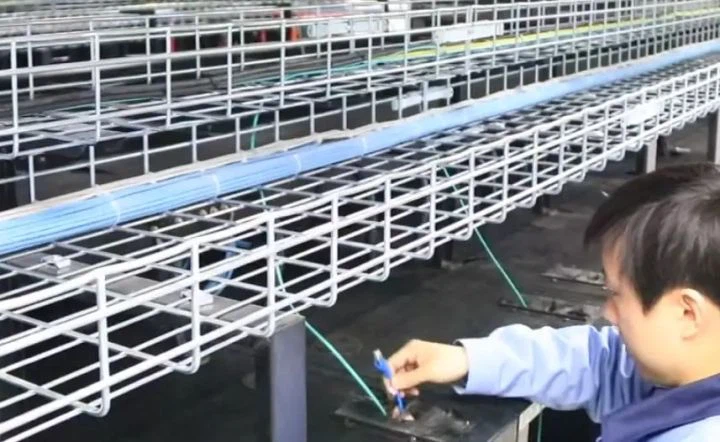

Beim Verlegen von Glasfaserkabeln sollten sie zunächst um die Netzwerkkabelschalen geleitet werden, bevor sie in die Glasfaserkabelschalen platziert werden, wobei der Seite der Tabletts näher am kalten Gang vorrangig ist.

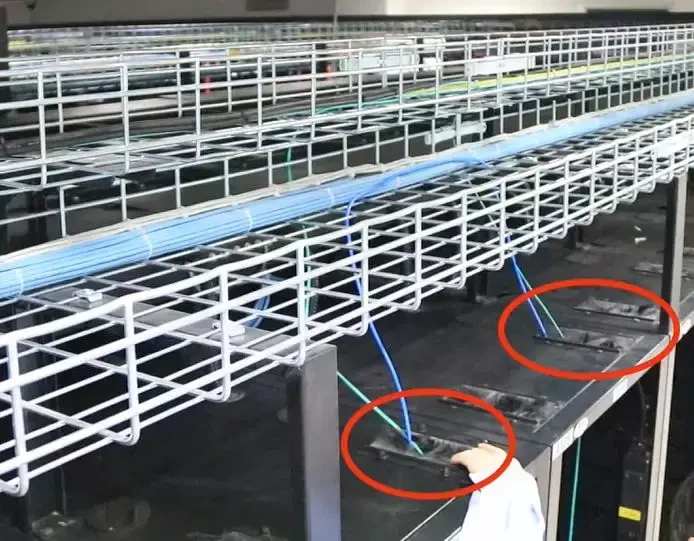

Beim Routing von Glasfaserkabeln müssen sie auch die unteren Kabellöcher der Schränke durchlaufen, und die zu gelegte Kabellänge sollte im Kabinett entsprechend reserviert werden.

FürNetzwerkkabelRouting ist auch notwendig, die oberen Kabellöcher der Schränke zu bestehen, wobei die Seite der Kabelschalen näher am kalten Gang bevorzugt wird.

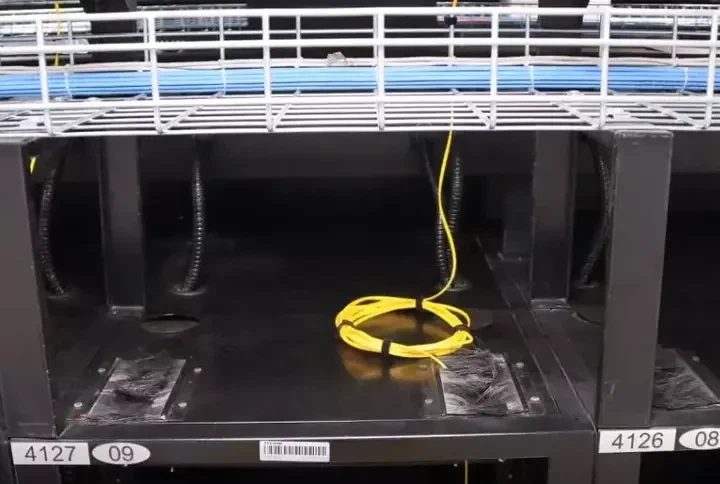

Wenn die zu verwendete Kabellänge zu lang ist, kann das überschüssige Kabel in Schleifen geprägt und mit Kabelbindungen oben am Schrank befestigt werden.

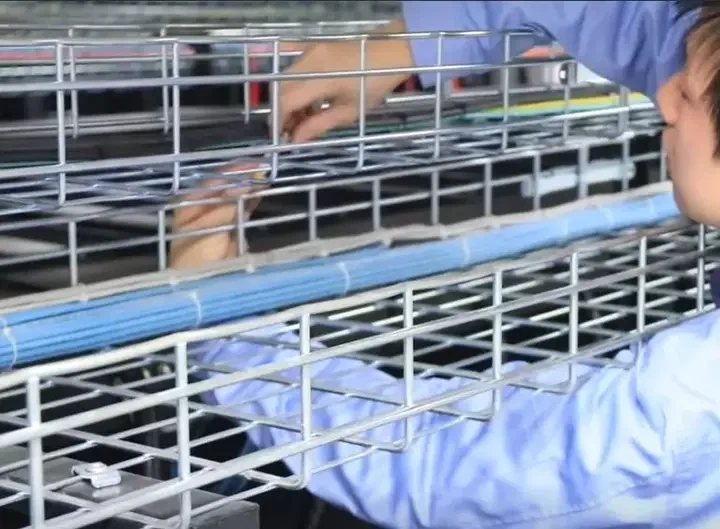

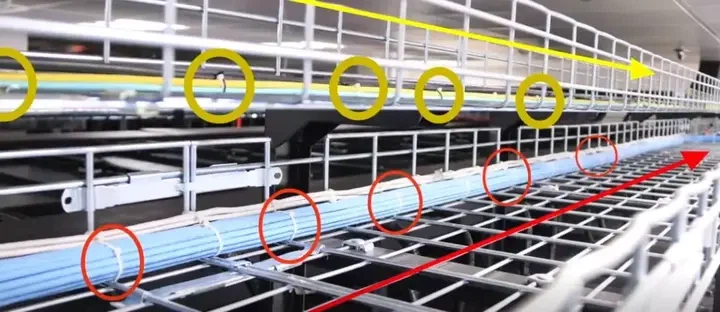

Wenn Kabel auf den Kabelschalen geleitet werden, müssen Sie außerdem in regelmäßigen Abständen eine Reißverschlussbindung gebündelt und sichern, um ein ordentliches und organisiertes Kabelrouting zu gewährleisten.









2. KabinettsanwendungenKabelmanagerund Kabel -Trunkings

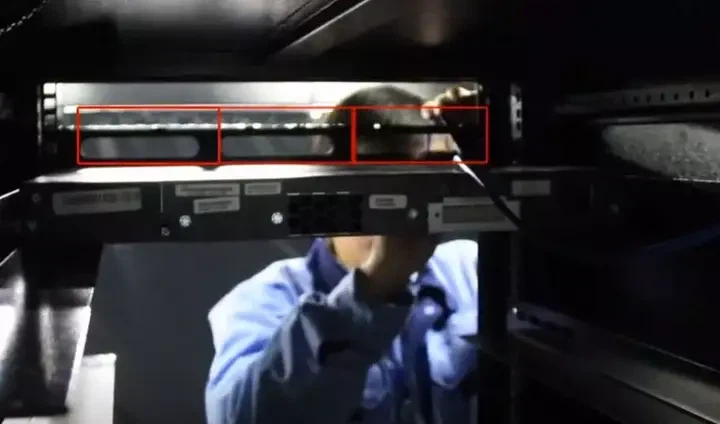

Bei der Installation von Schalter oder Netzwerkgeräten auf dem Rack sollte die Kabelverwaltung über den Schalter installiert werden, um die Kabelorganisation zu erleichtern.

Die Kabelrouting sollte gleichmäßig über die entsprechenden Öffnungen der Kabelmanager über dem Rücken des Schranks gelangen, um eine gleichmäßige Verteilung der Kabelmanagement zu gewährleisten.

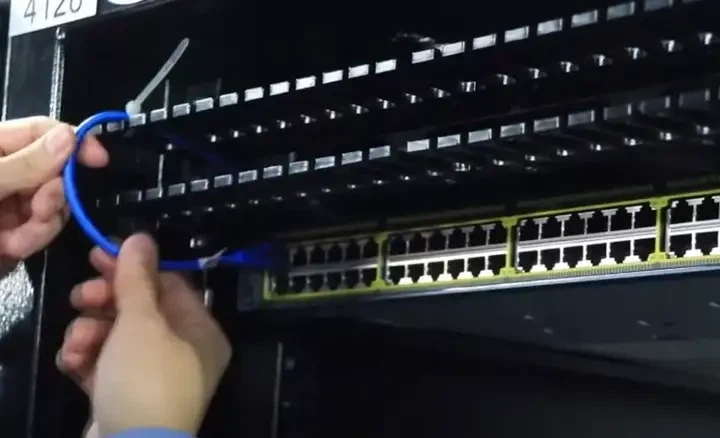

Kabel, die durch die Öffnungen der Kabelmanager verlaufen, müssen mit einem bestimmten Radius gebeugt, mit Kabelbindungen an der Oberseite der Kabelmanager befestigt und dann an die entsprechenden Schalteranschlüsse angeschlossen werden.

Kabeletiketten sollten an den Biegepunkten der Kabel angebracht werden, um eine konsistente Höhe und Ausrichtung aufrechtzuerhalten.

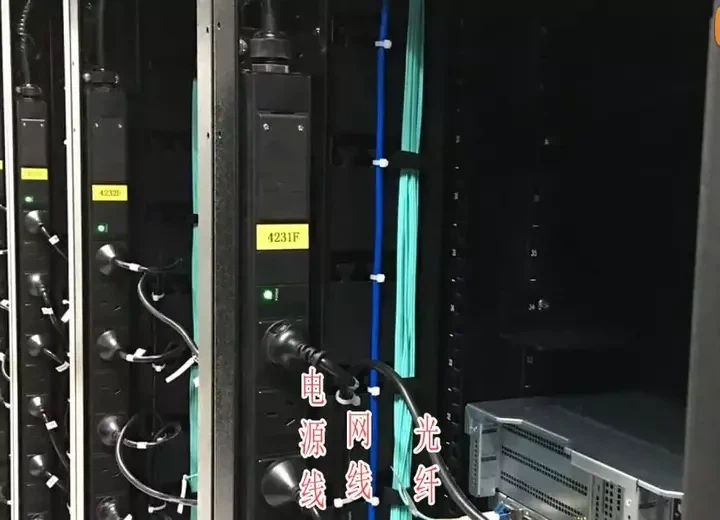

Bündeln Kabel auf der Rückseite des Kabinetts, Patchkabelsollte ordentlich von innen nach außen in der Reihenfolge von Glasfaser, Netzwerkkabeln und Stromkabeln gebündelt werden, während die Kabel horizontal und vertikal bleiben.



3. Was ist eine nicht regulierte Kabelrouting



Lassen Sie uns nach dem Verständnis der regulierten Kabelrouting einige Beispiele für nicht regulierte Kabelrouting -Praktiken betrachten.

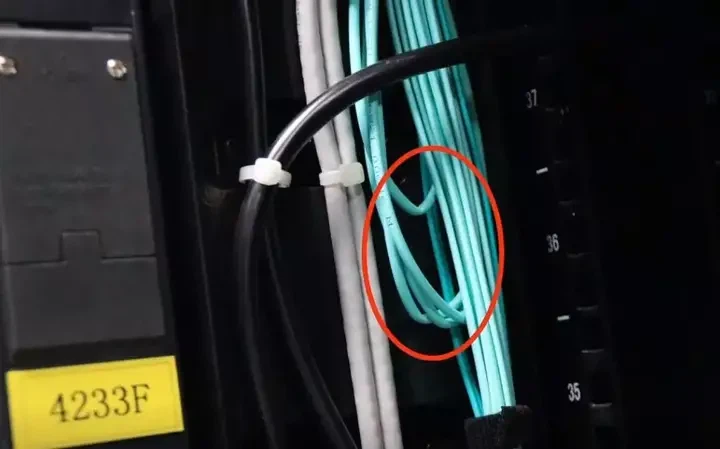

Beim Bündeln von Glasfaserkabeln sollte ihr Merkmal, keine engen Biegungen zu tolerieren, berücksichtigt werden, da kleine Biegungen zu Kabelschäden oder zu erheblichen Signalverlusten führen können.

Während der Routierung von Kabeln sollten Netzwerkkabel nicht übermäßig gebogen oder gefaltet sein, da dies die Datenübertragungsqualität der Kabel beeinflussen kann.

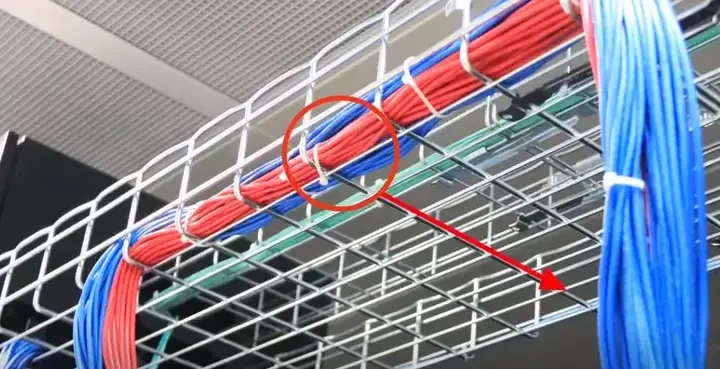

Beim Routing von Kabelschalen sollte das Routing von der Seite der Kabelschalen näher an den Kaltgang gerichtet werden, da das Routing von der Außenseite der ordnungsgemäßen Kabelmanagement nicht förderlich ist.

Bei der Verwendung von Kabelschalen sollten nicht auf den Tabletts angegeben werden, da dies den Nutzungsraum der Kabelschalen behindern kann.

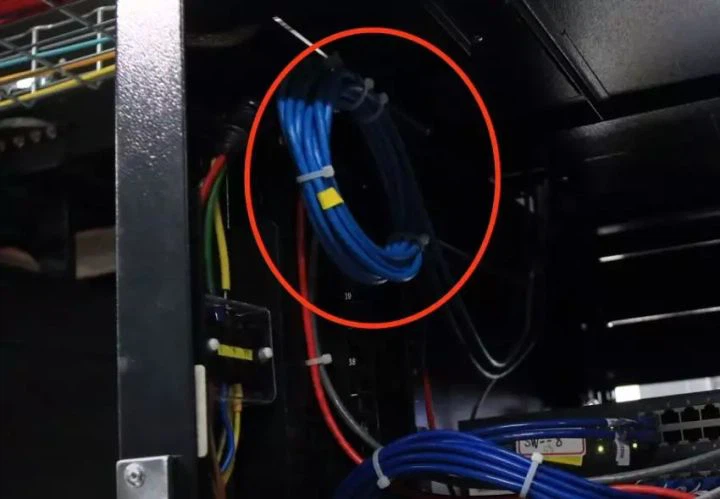

Darüber hinaus sollten Kabelschleifen nicht in Schränken vorhanden sein.

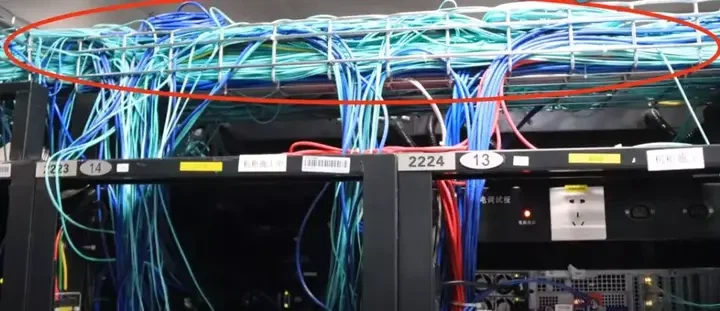

Kabelstapel sollte auf Kabelschalen vermieden werden. Wenn die Kabelschalenraum unzureichend ist, ist eine rechtzeitige Ausdehnung der Kabelschalen erforderlich.

Die Kabelverwaltung sollte über Netzwerkgeräten wie Schalter installiert werden.

Wenn Kabel in Schränken geleitet werden, sollten Kabel die nicht behindernPatch -Panel, wie sich dies auf die zukünftige Wartung und Verwendung des Panels auswirken kann.
