Wählen Sie den besten RJ45 -Anschluss

Auf dem Markt für RJ45-Steckverbinder stehen eine Vielzahl von Optionen zur Verfügung, darunter volles Kupfer, reines Kupfer, sauerstofffreies Kupfer und verschiedene Dicke von Goldverbindern. Also, welche Art vonRJ45 -Anschluss Ist der am besten geeignete und wie Sie den besten RJ45 -Anschluss auswählen?



1. alle Arten vonRJ45 -AnschlussStifte auf dem Markt ::



1.1 Sauerstofffreie Kupfer-/reine Kupferstiftanschlüsse.

Einige Hersteller spezifizieren mit sauerstofffreiem Kupfer oder reinem Kupfer für die Stifte in ihrenRJ45 -Steckverbinder.

Sauerstofffreies Kupfer ist für einen geringeren elektrischen Widerstand und eine höhere Leitfähigkeit bekannt. Bei der Übertragung von Signalen ist sein Einfügungsverlust relativ niedrig. Die Kontaktresistenz von sauerstofffreien Kupfer oder reinen Kupferstiften ist ebenfalls gering. Zusätzlich seit den Leitern vonNetzwerkkabelaus sauerstofffreiem Kupfer bestehen, wird die Impedanz-Fehlanpassung verringert. Viele Hersteller verwenden also sauerstofffreies Kupfer oder reines Kupfer für die Stifte inRJ45 -Steckverbinder. Sauerstofffreies Kupfer oder reines Kupfer ist jedoch relativ weich und schwierig, die PE-Hülle zu durchbohren und mit dem Leiter Kontakt aufzunehmen. Infolgedessen leiden RJ45-Stecker mit sauerstofffreiem Kupfer oder reinen Kupferstiften häufig unter schlechter Kontakt, hohem Returnverlust oder übermäßigem Einfügungsverlust.



1.2 Vollkupfer -Stiftanschlüsse ohne Nickelbeschichtung.

Auch vollständige Kupferanschlüsse sind häufig und werden nicht von Magneten angezogen. Diese nicht vorgezogenen Stifte sind jedoch anfällig für Oxidation und Schwärzung, wenn sie länger als Luft ausgesetzt sind. Aus diesem Grund sehen Sie häufig geschwärzte Kontaktflächen auf RJ45 -Anschlüssen. In einem 24- Stunden -Salzspray -Test (eine übliche Methode zum Testen von Korrosionswiderstand) scheinen sie sich zu verschlechtern (grün oder schwarz werden).

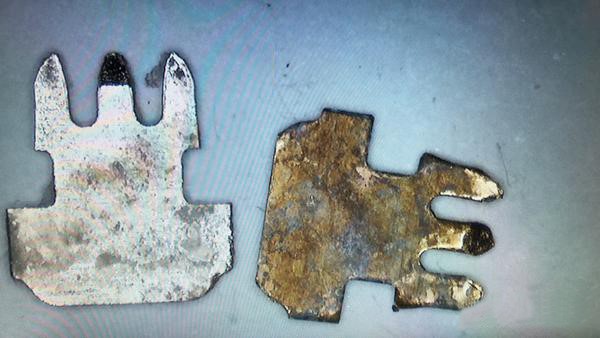

(Das linke Bild zeigt einen nickelgeführten Stift und das rechte Bild zeigt einen ungepassten Stift. Nach einem 24- Stunden-Salzspray-Test ist ersichtlich, dass der vollständige Kupferstift begonnen hat, zu oxidieren und schwarz zu werden.)



1,3 Nickelverlagte und vergoldete Kupferstiftanschlüsse.

Diese Art von RJ45 -Connector wird in der Regel von seriösen Unternehmen hergestellt. Wenn Nickel Luft ausgesetzt ist, wird eine Oxidationsreaktionsreaktion zur Bildung von Nickeloxid erfasst, die eine weitere Oxidation des Nickels verhindert. Daher oxidieren und werden nickelgeplante Kupferstifte nicht leicht schwarz. Darüber hinaus haben sorgfältige Ingenieure festgestellt, dass die freiliegende Oberfläche des Kupferstift (die Seite, die das Modul kontaktiert) vergoldet ist. Die Goldschicht verhindert hauptsächlich den Verschleiß der Nickeloxid und der Nickelschicht. Daher ist nach 1000 Einfügungs- und Entfernungstests die Goldschicht auf der Oberfläche des nickelgeplanten und goldplatten RJ45-Steckers nicht vollständig abgenutzt, und die Nickelschicht bleibt intakt.

Dieses Problem wurde bereits angesprochen. Sie können sich auf das folgende Bild beziehen: Normale Verwendung nach 24- Stunden Salzspray -Test.

Aus dem Bild ist auch ersichtlich, dass nach einem SALT -Sprühtest mit {{{}} -Hunde kein Anzeichen einer Oxidation auf den Stiften vorhanden ist und sie funktional bleiben.

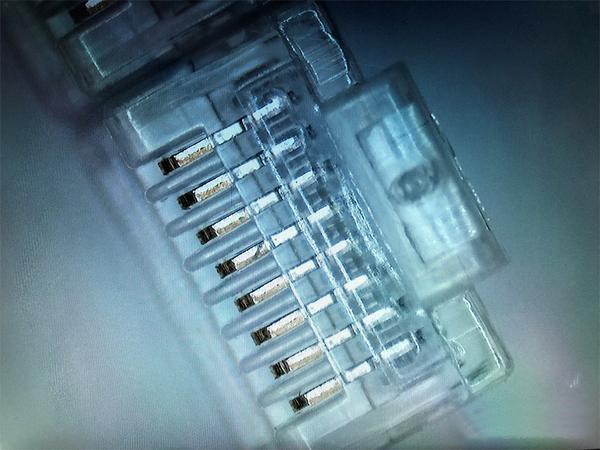

Nach 1000 Insertionen und Umbauten wurde ein weiterer Salzspray -Test 24- -Hour -Stunde durchgeführt.

Es ist ersichtlich, dass nach 1000 Insertionen und Entfernungen die Oberfläche des RJ45 -Steckers hell bleibt. Daher kann unter normalen Umständen ein nickelgepatser und vergoldeter Kupfer-Pin-RJ45-Anschluss für fünf Jahre ohne Probleme verwendet werden.

Entscheiden Sie sich bei der Auswahl von RJ45-Anschlüssen für solche mit Kupferstiften, die sowohl nickelbezogen als auch vergoldet sind.




2. Hier sind einige Antworten auf gemeinsame Fragen, die Ingenieure zu RJ45 -Anschlüssen haben:



1. Einige Hersteller sagen, dass nickelbezogene Steckverbinder eine höhere Kontaktresistenz aufweisen und Impedanz-Missverhältnisungen verursachen können.

Auf dem Markt können einige Verkäufer sagen, dass RJ45 -Stecker ohne Nickelbeschichtung auf den höheren Widerstand von Nickel im Vergleich zu Kupfer zurückzuführen ist, was bei Steckverbindern eine Impedanzfehlanpassung verursachen kann. Dies ist jedoch unbegründet. Wir wissen, dass die charakteristische Impedanz vonverdrehtes Paar Kabel (häufig in Ethernet -Netzwerken verwendet) beträgt 100 Ohm, der zulässige Fehler beträgt 15 Ohm. Die Nickelbeschichtschicht auf RJ45 -Anschlüssen ist normalerweise 50-150 Mikrometer. 1 Micron=0. 001 mm; 1 Micron=40 u ''. Die Dicke ist sehr klein und der Widerstand ist auch sehr klein. Die Auswirkungen auf die charakteristische Impedanz der Verbindung sind minimal.



2. Einige RJ45 -Anschlüsse können von Magneten aufgenommen werden, aber Kupfer sollte nicht von Magneten angezogen werden. Was angezogen wird, muss Eisen sein. Werden RJ45 -Anschlüsse aus Eisen?

Die RJ45 -Anschlüsse von COBTEL verwenden Messingstifte. In Anbetracht der Tatsache, dass Messing in natürlichen Umgebungen anfällig für Oxidation und Schwärzung ist, wenden wir eine 150- Micron -Nickel -Plattierungsbehandlung auf die Messingstifte an. Da Nickel selbst von Magneten angezogen werden kann, können die Stifte von RJ45 -Anschlüssen von Magneten aufgenommen werden. In Anbetracht des Verschleißes der Nickelbeschichtung durch Einfügen und Entfernung tragen wir natürlich auch eine Goldbeschichtungsbehandlung auf die Kontaktschicht auf.

Warum können die RJ45 -Anschlüsse einer anderen Marke nicht von Magneten aufgenommen werden? Erstens, wie der Kunde uns sagte, bestehen die Stifte aus Kupfer, die nicht von Magneten angezogen werden können. Daher kann bestätigt werden, dass diese Stifte Kupfer sind. Sie wurden jedoch nicht mit Nickelbeschichtung bedeckt, daher können sie nicht angezogen werden. Infolgedessen sind diese RJ45 -Anschlüsse in natürlichen Umgebungen anfälliger für Oxidation und Schwärzung.

Wird die Nickelbeschichtung die Stabilität von beeinflussenVerdrehte Paarkabel?

Nein, die charakteristische Impedanz von verdrehten Paarkabeln und beiden Enden der Anschlüsse sollte im Allgemeinen um 1 0 0 Ohm aufrechterhalten werden, um eine Impedanzausgleich zu erreichen. Natürlich beträgt der zulässige Fehler bei der charakteristischen Impedanz 15%. Dies bedeutet, dass die charakteristische Impedanz zwischen 85-115 Ohms im Standard liegt. Die Nickelbeschichtung von 150 Mikrometern, eine Dicke von 0,15 mm, erhöht die Impedanz nicht um mehr als 1 Ohm. Daher wirkt sich nicht auf die Stabilität von verdrehten Paarkabeln aus.
