RJ45 -Steckverbinder -Test -Experiment

RJ45 -Anschlüsse Extreme Bedingungen Test Experiment

Um die Widerstandsfähigkeit von RJ45 -Anschlüssen in extremen Umgebungen zu untersuchen, haben wir uns entschlossen, einen harten extremen Test für die Anschlüsse durchzuführen. Wir möchten COBTEL für die Bereitstellung der RJ45 -Steckerproben und Testgeräte danken.

Um die Grenzen der Anschlüsse zu testen, haben wir sieben ausgewähltKatze 5e ungeschützt und siebenKatze 6Unschützte RJ45 -Anschlüsse als Beispieleinheiten für diesen Test. Die extremen Tests umfassten Folgendes und wurden nacheinander durchgeführt: 1. Registerkarte Biegetest; 2. 1000- Cycle Insertion- und Entfernungstest; 3. 24- Stunden Salzspray -Test (NSS); 4. Fluke Channel Test. Was wird das Endergebnis sein?



1. Registerkarte Biegetest:

Wir haben fünf Katze 5e ungeschützt und fünf Katze 6 ungeschützt ausgewähltRJ45 -SteckverbinderFür den Biegetest. In diesem Test bogen wir langsam die Steckerlaschen 180 Grad nach außen und dann 180 Grad nach innener Biegung (schnelle Biegung würde Wärme erzeugen und das Experiment beeinflussen), zählen Sie jede Biegung und kehren als ein Zyklus zurück, wodurch der Test wiederholt wird, bis die Laschen vollständig ausgebrochen sind. Die Ergebnisse sind in Tabelle 1 dargestellt:

180 Grad nach außen biegen langsam

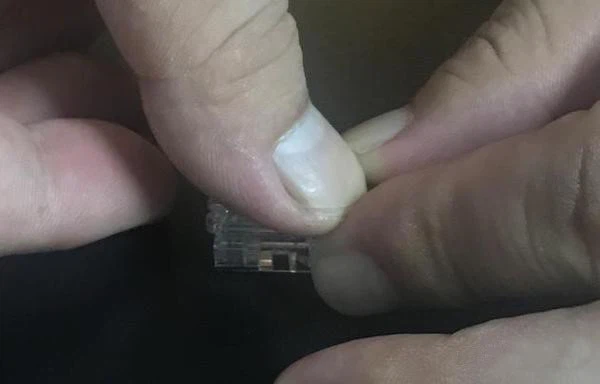

180 Grad nach innener Biege langsam



Tabelle 1: RJ45 Connector Registerkarte Biegungstestergebnisse

Aus dieser Tabelle können wir sehen, dass die Registerkarten von Anschlüssen mehr als 25 langsam 180 Grad standhalten können. Dies weist darauf hin, dass der Plastikgehäuse des Steckers eine hervorragende Zähigkeit und eine hohe mechanische Festigkeit hat, wobei die Qualitätsanforderungen an das PE -Material erfüllt werden. Daher ist es unwahrscheinlich, dass die Registerkarten von Steckern während des Ferntransports und der langfristigen Lagerung versehentlich brechen. Nach der Beendigung können die Registerkarten ihre Elastizität aufrechterhalten, um sich in den Port zu sperren, um sicherzustellen, dass sie sich nicht vom Modul ablöst und die langfristigen Stabilitätsanforderungen für die Kanalnutzung erfüllt.

2. 1000- Zyklus- und Entfernungstest:

Für dieses Experiment haben wir die verwendetKatze 5e ungeschützte RJ45 -SteckerDas hatte den Registerkarten -Biege -Test bereits unterzogen. Wir beobachteten die Kupferkontakte unter einem Elektronenmikroskop vor dem Test und zeichneten die Beobachtungen auf. Die Anschlüsse wurden dann einem Insertionstest und Entfernung von {1000- auf einer Insertion-Removal-Maschine unterzogen (Industriestandard beträgt 750 Zyklen; wir haben es für diesen harten Test auf 1000 Zyklen erhöht). Der Testaufbau ist in Abbildung 1 dargestellt:

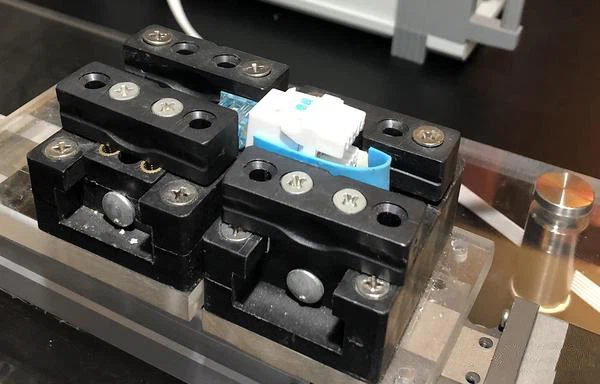

Abbildung 1: RJ45 -Stecker 1000- Zykluseinfügung und Entfernungstest

Nach Abschluss des Zyklustests 1000- beobachteten wir die Anschlüsse unter einem Elektronenmikroskop und verglichen sie mit den Vor-Test-Fotos, wie in den Abbildungen 2 und 3 gezeigt.

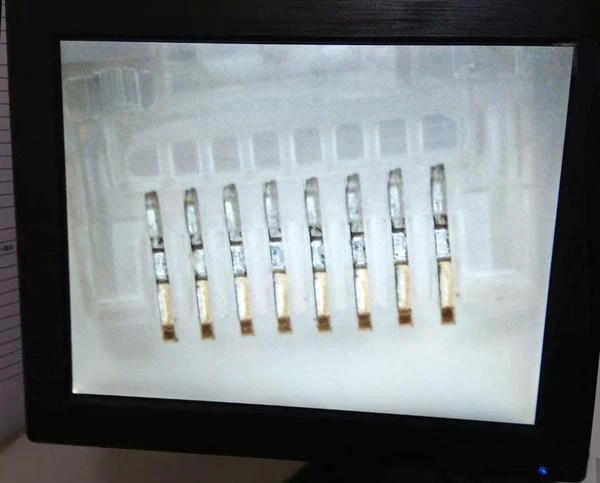

Abbildung 2: RJ45 -Anschluss vor 1000- Zyklus -Test

Abbildung 3: RJ45 -Anschluss nach 1000- Zyklus -Test



Aus den Testergebnissen können wir erkennen, dass nach 1000 Zyklen das Plastikgehäuse des Steckers und die goldplatten Kupferkontakte keinen signifikanten Verschleiß aufwiesen. Dies weist darauf hin, dass die Wohn- und LAB -Materialien des Steckers einen hervorragenden Wetter- und mechanischen Widerstand haben, und die Standard -Testanforderungen für die Standard -Standard -Tests der Branche haben. In natürlichen Umgebungen kann der Stecker die langfristige Verwendung ohne strukturelle Verformung, Ablösung oder Modulschäden unterstützen.

Aus den Abbildungen 2 und 3 können wir auch sehen, dass nach 1000 Zyklen die Goldbeschichtung an den Kupferkontakten keinen signifikanten Verschleiß aufwies und die Nickelbeschichtung vom Test nicht beeinflusst wurde. Daher schützt die Nickelbeschichtung im täglichen Gebrauch die Steckerklemmen effektiv und verhindert, dass die Kupferkontakte oxidieren und schwarz werden. Diese Art von Steckverbinder erfüllt die Anforderungen an Haltbarkeit. Dies ist jedoch nur ein externer Anwendungstest; Wir müssen den Widerstand des Steckers zur Zeitkorrosion durch den dritten extremen Umgebungstest überprüfen.



3. 24- Stunden Salzspray -Test (NSS):

Für dieses Experiment haben wir die Kategorie 5e ungeschützt platziertRJ45 -SteckerDas hatte den Zyklustest {1000- in einer Salzspray -Kammer für einen 24- Stunden -Salzspray -Test (NSS) unterzogen.

NSS schafft künstlich eine saure Umgebung, um den Alterungsprozess der Anschlüsse zu beschleunigen und ihren Zustand nach einem Jahr der Verwendung in einer natürlichen Umgebung zu simulieren. Dies bestimmt die Korrosion und Oxidationsresistenz der Kupferkontakte. Abbildung 4 zeigt das NSS -Testaufbau.

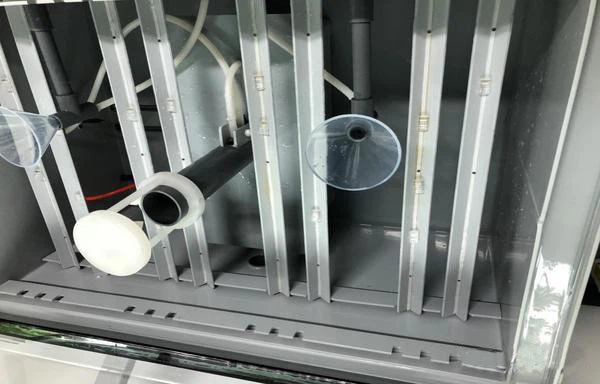

Abbildung 4: RJ45 Connector NSS -Test -Setup

Nach Abschluss des Salzsprühtests (NSS) 24-} Stunde beobachteten wir die Anschlüsse unter einem Elektronenmikroskop und verglichen sie mit den Vor-Test-Fotos, wie in den Abbildungen 5 und 6 gezeigt.

Abbildung 5: Kupferkontakte vor dem NSS -Test

Abbildung 6: Kupferkontakte nach dem NSS -Test

Aus dem Vergleich der Anschlüsse vor und nach dem NSS -Test können wir feststellen, dass die Steckverbinder keine Patina entwickelt oder schwarz oxidieren und werden. Selbst an der Kontaktoberfläche des Kontakts (der anfälligste Teil der Oxidation bei der tatsächlichen Verwendung) wurde keine Patina oder Oxidation beobachtet. Dies weist darauf hin, dass das Kupfermaterial selbst einen gewissen Oxidationsbeständigkeitsniveau aufweist, der die Langzeitnutzung ohne Oxidation sicherstellt und eine glatte Signalübertragung in der Verbindung sicherstellt.



4. Fluke Channel Test:

Nach den vorherigen harten und extremen Umgebungstests können wir schließen, dass diese Art von Steckverbinder, vom Wohnmaterial bis zu den Kupferkontakten und dem Beschichtungsprozess, die Tests vollständig bestanden hat und in natürlichen Umgebungen für eine lange Zeit in natürlichen Umgebungen verwendet werden kann. Kann diese Art von Stecker jedoch mit übereinstimmenNetzwerkkabelund technische Akzeptanz bestehen? Zu diesem Zweck haben wir zwei ungeschützte Katze 5e und zwei ungeschützte RJ45 -Anschlüsse von CAT 6 aus diesem Test für Fluke -Kanal -Tests ausgewählt. Die Abbildungen 7 und 8 zeigen die Testergebnisse.

Abbildung 7: Kategorie 5e Unschützer RJ45 -Steckverbinder -Kanaltest

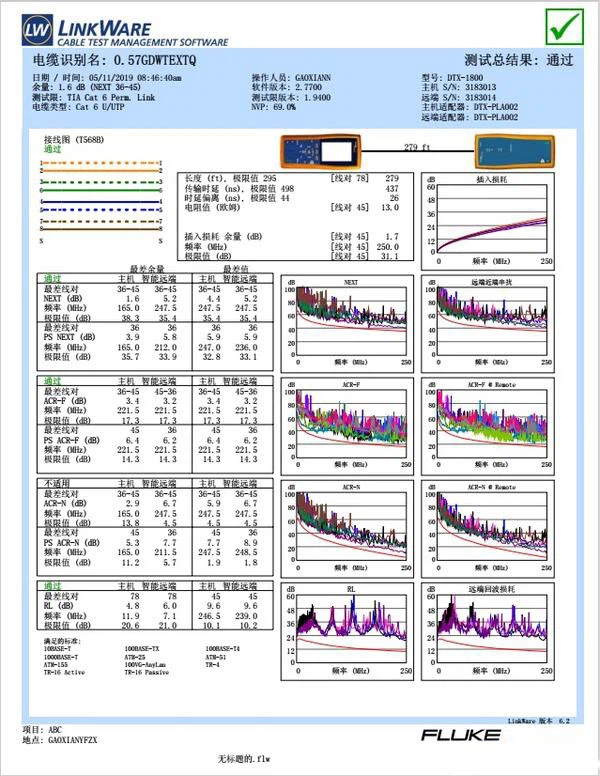

Abbildung 8: Kategorie 6 ungeschützter RJ45 -Steckverbinder -Kanaltest



Aus den Ergebnissen des Fluke Channel -Testergebnisses können wir schließen, dass diese Art von Stecker mit Kabeln übereinstimmen und die technische Akzeptanz passieren kann. In praktischen Anwendungen kann es die Anforderungen an die Übertragungsleistung entsprechender Verkabelungssysteme erfüllen.

Abschließende Schlussfolgerung: Die von COBTEL bereitgestellten RJ45 -Steckverbinder bestanden den TAB -Biegemittest, 1000- Zykluseinfügungs- und Entfernungstest sowie harte extreme Umgebung NSS -Test, die immer noch die technischen Akzeptanzstandards erfüllen. Das Produkt von der Wohnstruktur bis zur Kupferkontaktstruktur und -material weist ein starkes Wetter und eine mechanische Spannungsbeständigkeit auf. Dies weist darauf hin, dass die Anschlüsse der Marke den langfristigen Gebrauch in natürlichen Umgebungen erfüllen und Fluke-Kanal-Testberichte bestehen können. Die Anschlüsse der Marke können die Anforderungen an die Übertragungsleistung entsprechender Verkabelungssysteme erfüllen und sind ein empfohlenes Produkt.
