Einführung des modularen RJ45-Steckers

Der Grund, warum der modulare Stecker als modularer Stecker bezeichnet wird, liegt darin, dass sein Aussehen kristallklar und durchscheinend ist. Als eines der einfachsten und unauffälligsten peripheren Stützteile ist seine Funktion und Funktion nicht gering! Es eignet sich für den Feldabschluss zwischen Geräteräumen oder horizontalen Subsystemen. Übliche Kristallköpfe umfassen modulare RJ45-Netzwerkstecker und modulare RJ11-Telefonstecker.

Heute stellen wir hauptsächlich den modularen RJ45-Stecker vor.

Der RJ45-Modularstecker ist ein Kunststoffstecker, der nur in einer festgelegten Richtung eingesteckt werden kann und automatisch ein Herunterfallen verhindert. Es ist eine Netzwerkschnittstellenspezifikation. Beide Enden des Twisted Pair müssen mit diesem RJ45-Stecker installiert werden. Es wird hauptsächlich im Ethernet verwendet, um verschiedene Netzwerkgeräte zu verbinden und die Rolle der Datenübertragung zu spielen, wie Computer, Router, Switches usw.

Der gängige modulare RJ45-Stecker hat 8 Nuten und 8 Kontakte. Es gibt zwei Leitungsfolgestandards für die Verdrahtung: T568A und T568B. Die jetzt verwendeten Straight-Through-Kabel verwenden alle den T568B-Line-Sequence-Standard, während das Crossover-Kabel T568B an einem Ende verwendet. Verwenden Sie T568A an einem Ende.

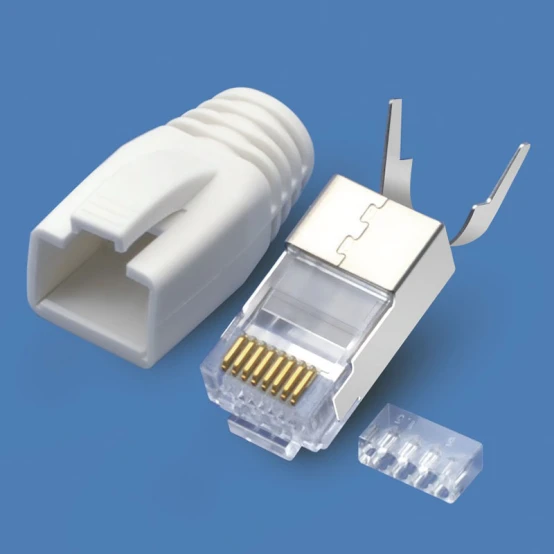

Je nach Prozess kann es unterteilt werden in: einteilig, zweiteilig und dreiteilig.

Der Innenstecker des modularen Steckers kann unterteilt werden in: Single Liner, 4 oben und 4 unten, 6 oben und 2 unten, 3 oben und 5 unten

Je nach Stil kann der modulare Stecker auch unterteilt werden in: langer Körper und kurzer Körper

Je nach Leistung kann der modulare Stecker unterteilt werden in: ungeschirmt, geschirmt

Da der Kerndurchmesser des Netzwerkkabels mit dem nationalen Standard CAT5E und darunter kleiner oder gleich 0,5 mm ist, entspricht es gerade unserer gängigsten einreihigen modularen Steckerverkabelung. Mit der kontinuierlichen Verbesserung der Anforderungen an die Internetbandbreite und Verbindungen haben Cat6- und höhere Netzwerkkabel begonnen, sich zu Mainstream-Netzwerkkabeln zu entwickeln, so dass mehrteilige modulare Stecker mit oberen und unteren Strukturen aufgetaucht sind und modulare Stecker mit einer Einlage Cat6 (national Standard-Drahtkern 0.57 ±0.2 mm) und über den strukturellen Anforderungen von Hochgeschwindigkeits-Netzwerkübertragungskabeln, daher gibt es Auf- und Abwärtsverdrahtungsmethoden und eine Vielzahl entsprechender modularer Steckersätze.

COBTEL wird niemals auf dem Weg zur Qualität stehen bleiben! Ich hoffe auch, Ihnen mehr praktisches Wissen über Kabelgeräte zu vermitteln.
