Was ist ein Optical-Link-Modul?
Jul 10, 2026
Eine Nachricht hinterlassen
---- Letzte Aktualisierung: Juli 2026

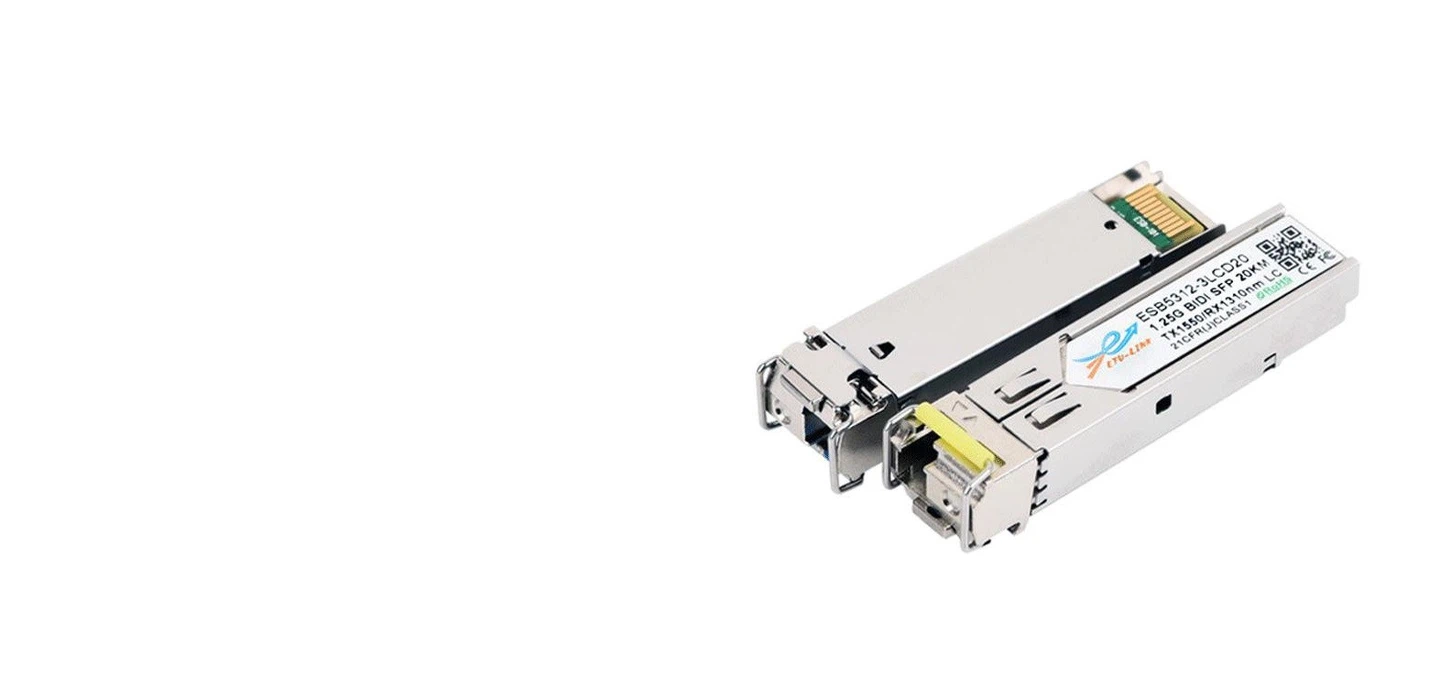

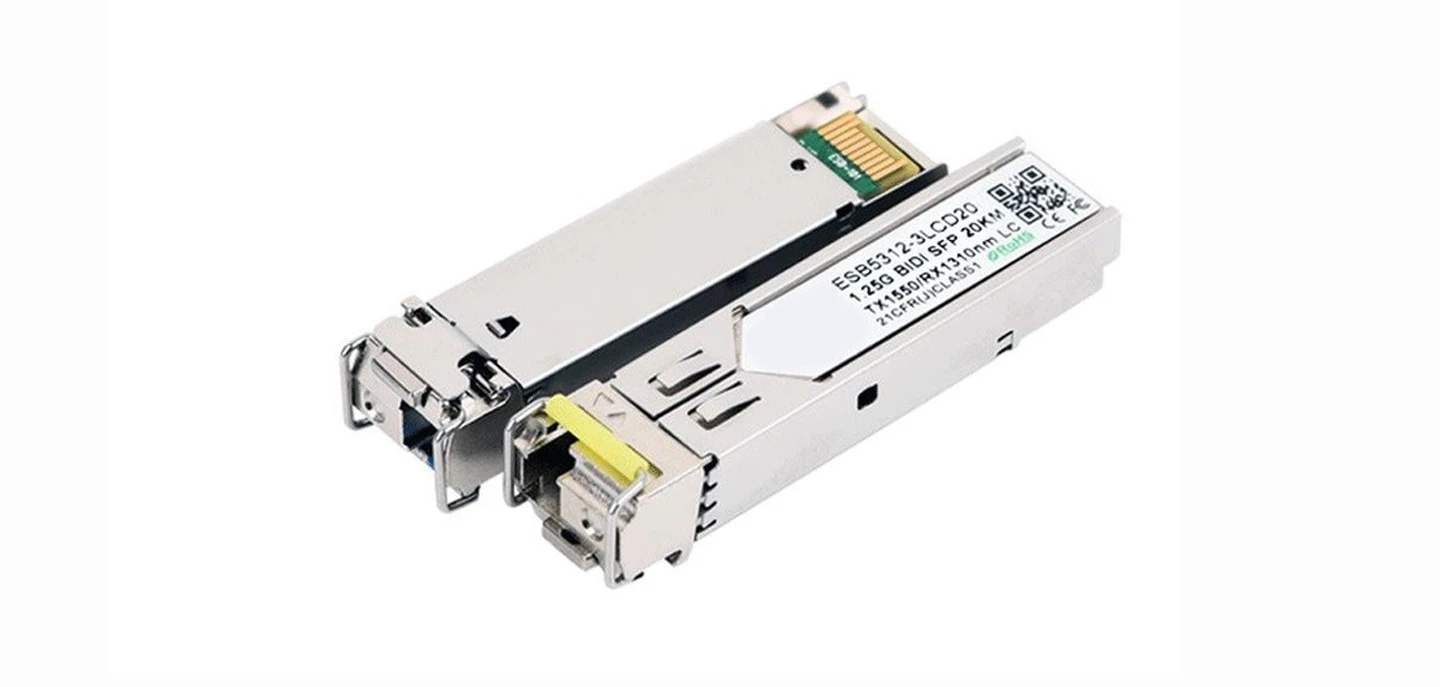

Ein optisches Verbindungsmodul ist ein kompaktes Gerät, das elektrische Signale in Lichtsignale umwandelt und diese über Glasfaserkabel - überträgt, wodurch eine Datenübertragung mit Geschwindigkeiten von bis zu 800 Gbit/s über große Entfernungen ermöglicht wird.
Er wird auch als optischer Transceiver bezeichnet, sitzt auf der physikalischen Ebene des OSI-Modells und dient als Kernbrücke in jedem Glasfaser-Kommunikationssystem. In diesem Leitfaden erfahren Sie, was ein optisches Verbindungsmodul ist, wie es funktioniert und worauf es ankommtGlasfaser-Transceiver-Typen(SFP, QSFP, CFP, XFP), wichtige Leistungsindikatoren und wie Sie die richtige Lösung für Ihr Netzwerk auswählen.
1. Das Funktionsprinzip und die Zusammensetzung optischer Verbindungsmodule
Das optische Verbindungsmodul, bekannt alsOptischer Transceiverist im Englischen ein allgemeiner Begriff für verschiedene Modulkategorien, darunter optische Empfängermodule, optische Sendermodule, optische Transceivermodule und optische Weiterleitungsmodule.

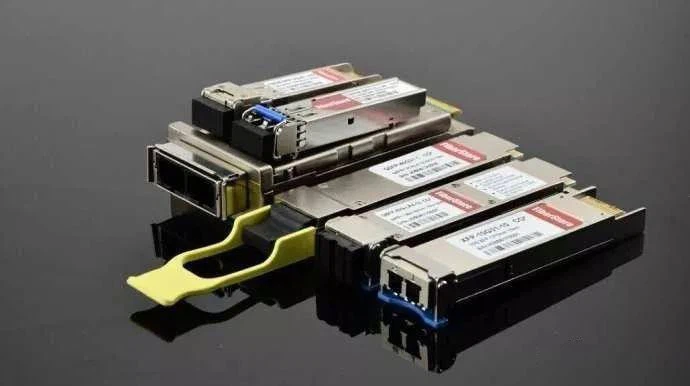

Wenn wir heute von optischen Verbindungsmodulen sprechen, meinen wir normalerweise optische Transceiver (und dies wird im gesamten Text der Fall sein).
Optische Verbindungsmodulefunktioniert auf Hardwareebene - es ist die physische Brücke zwischen Ihrem Gerät und dem Glasfaserkabel. Seine Funktion ist ganz einfach: Es erfolgt eine fotoelektrische Umwandlung. Es wandelt optische Signale in elektrische Signale und elektrische Signale in optische Signale um.
Obwohl es einfach erscheint, ist der technische Inhalt im Implementierungsprozess nicht gering.

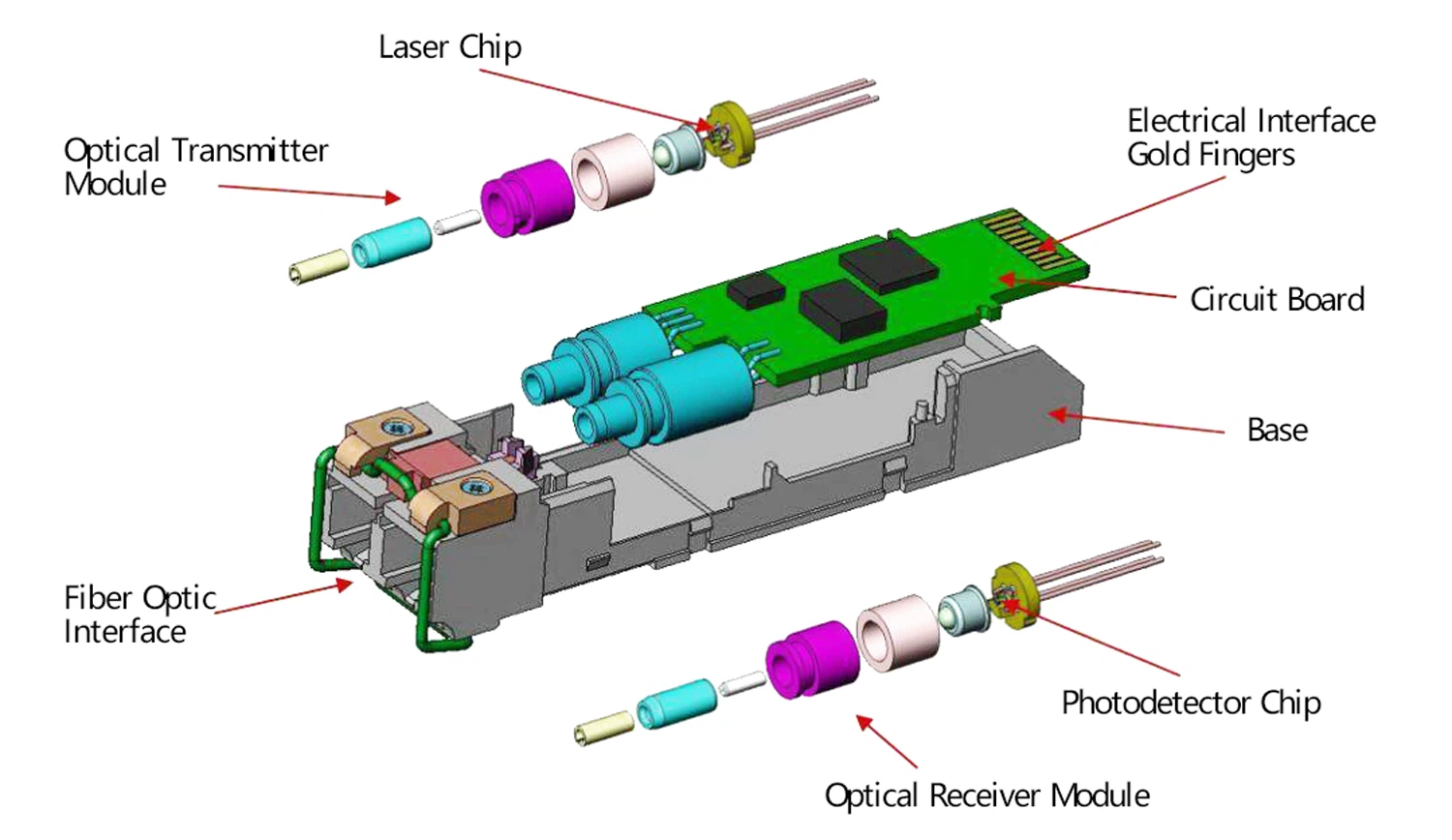

Ein optisches Verbindungsmodul besteht typischerweise aus einem optischen Sender (TOSA, Transmitter Optical Sub-Assembly, enthält eine Laserdiode), einem optischen Empfänger (ROSA, Receiver Optical Sub-Assembly, enthält einen Fotodetektor), Funktionsschaltkreisen und optischen (elektrischen) Schnittstellen.
Zusammensetzung optischer Verbindungsmodule

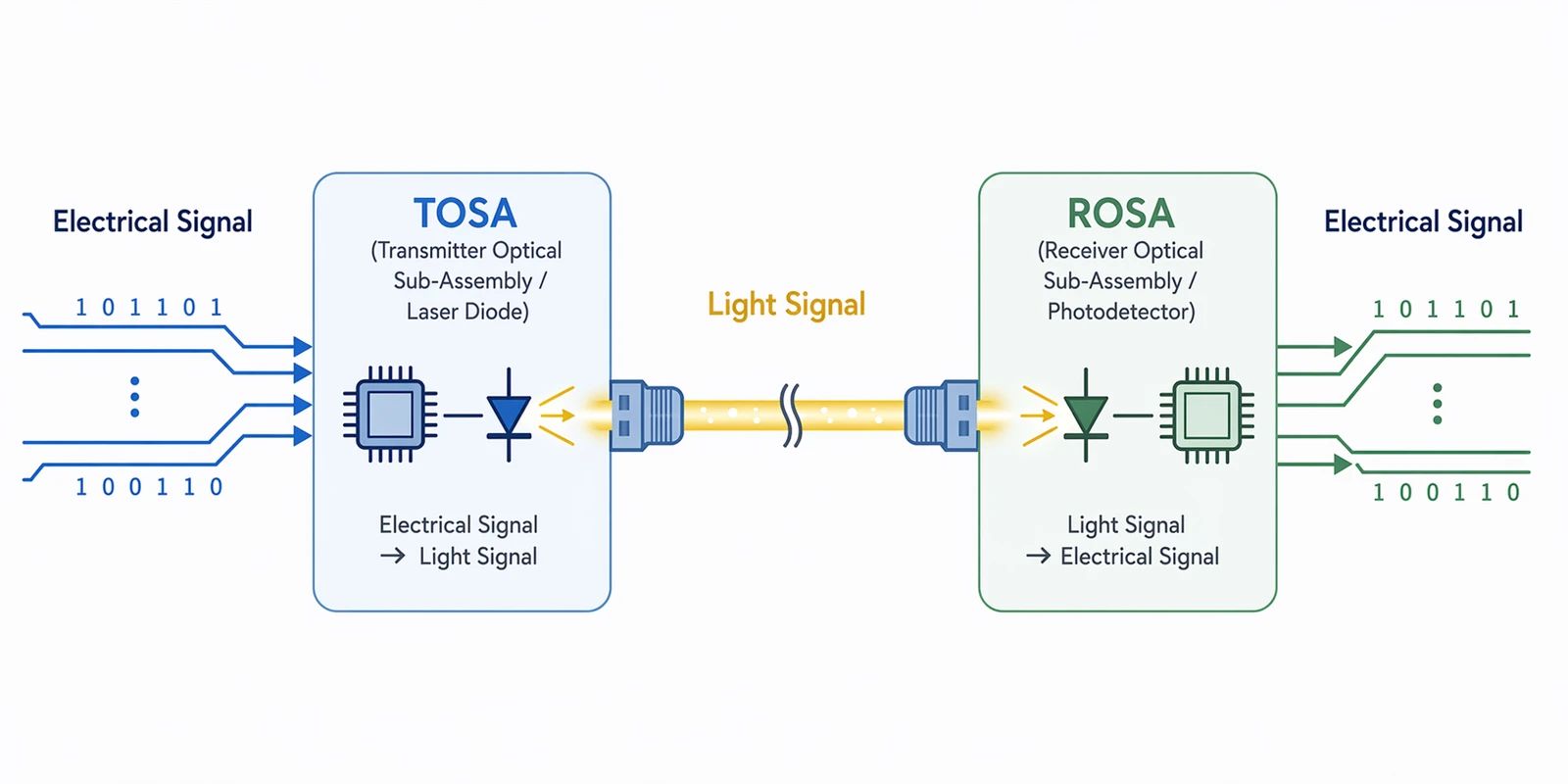

| So funktioniert es Schritt für Schritt: |
Auf der Sendeseite verarbeitet der Treiberchip das ursprüngliche elektrische Signal und treibt dann die Halbleiterlaserdiode (LD) oder die Leuchtdiode (LED) an, um ein moduliertes optisches Signal auszusenden.
Am Empfangsende wird das optische Signal nach dem Eingang von einem Fotodetektor in ein elektrisches Signal umgewandelt und dann nach Verstärkung durch einen Vorverstärker ausgegeben.
2. Verpackung optischer Verbindungsmodule
Der frustrierendste Aspekt optischer Verbindungsmodule für Anfänger sind ihre extrem komplexen Verpackungsnamen und die verwirrende Vielfalt an Parametern.
Verpackung kann einfach als Formfaktorstandard verstanden werden. Dies ist die primäre Methode zur Unterscheidung optischer Verbindungsmodule.
Die rasante Entwicklung der Glasfaser-Kommunikationstechnologie ist der Hauptgrund für die Vielzahl an Verpackungsstandards.
Die Geschwindigkeit optischer Verbindungsmodule nimmt ständig zu und ihre Größe nimmt ebenfalls ab, sodass alle paar Jahre neue Verpackungsstandards eingeführt werden. Die Kompatibilität zwischen alten und neuen Verpackungsstandards ist meist schwierig.
|
Pakettyp
|
Geschwindigkeit
|
Typische Anwendung
|
Übertragungsentfernung
|
|---|---|---|---|
|
SFP
|
Bis zu 4 Gbit/s
|
Switches, Router
|
Bis zu 80 km
|
|
SFP+
|
10 Gbit/s
|
Unternehmensnetzwerke
|
Bis zu 80 km
|
|
SFP28
|
25 Gbit/s
|
Zugriffsebene des Rechenzentrums
|
Bis zu 10 km
|
|
QSFP28
|
100 Gbit/s
|
Kernschicht des Rechenzentrums
|
Bis zu 10 km
|
|
QSFP-DD
|
Bis zu 400 Gbit/s
|
Hyperscale-Rechenzentren
|
Bis zu 2 km
|
|
CFP
|
100–400 Gbit/s
|
Telekommunikations-Backbone-Netzwerke
|
Bis zu 40 km
|
|
OSFP
|
Bis zu 400 Gbit/s
|
Hochleistungs-Telekommunikationsanwendungen
|
Bis zu 2 km
|
Darüber hinaus sind auch die vielfältigen Einsatzszenarien optischer Verbindungsmodule ein Grund für die Erhöhung der Verpackungsstandards. Unterschiedliche Übertragungsentfernungen, Bandbreitenanforderungen und Einsatzorte entsprechen unterschiedlichen Arten von Glasfasern und damit unterschiedlichen optischen Verbindungsmodulen.
Ich habe einige Klassifizierungsmethoden für optische Verbindungsmodule, einschließlich der Verpackung, aufgelistet, wie in der folgenden Tabelle dargestellt:
3. Klassifizierung optischer Verbindungsmodule
Bevor wir Verpackung und Klassifizierung erläutern, stellen wir uns die Standardisierungsorganisationen für die optische Kommunikation vor. Denn diese Verpackungsstandards werden von Standardisierungsorganisationen festgelegt.
Derzeit gibt es mehrere globale Organisationen, die die optische Kommunikation standardisieren, beispielsweise das bekannte IEEE (Institute of Electrical and Electronics Engineers), ITU-T (International Telecommunication Union), MSA (Multi Source Agreement), OIF (Optical Internetworking Forum), CCSA (China Communications Standards Association) usw.
Die in der Branche am häufigsten verwendeten sind IEEE und MSA.
Möglicherweise sind Sie mit MSA nicht vertraut. Sein englischer Name ist Multi Source Agreement. Es handelt sich um eine Multi-{2}Vendor-Spezifikation, eine nicht-offizielle Organisationsform im Vergleich zu IEEE, die als Verhalten einer Branchenallianz verstanden werden kann.
Beginnen wir nun mit der Einführung der Verpackung.
Zunächst können Sie einen Blick auf das folgende Bild werfen, das die Entstehungszeit verschiedener Verpackungen und ihre entsprechenden Arbeitsgeschwindigkeiten genau beschreibt.
4. Gemeinsame Verpackung
Heutzutage sind 10+ Formfaktoren für optische Verbindungsmodule im Einsatz. Hier erfahren Sie, was jeder tut und wann er verwendet werden sollte.
GBIC
GBIC steht für Giga Bitrate Interface Converter. Vor dem Jahr 2000 war GBIC die beliebteste Verpackung für optische Verbindungsmodule und die am weitesten verbreitete Form von Gigabit-Modulen.
SFP
Aufgrund der Größe von GBIC erschien SFP später und begann, die Position von GBIC zu ersetzen. SFP, der vollständige Name Small Form-Factor Pluggable, ist ein kleines Hot-steckbares optisches Verbindungsmodul. Seine geringe Größe ist im Vergleich zur GBIC-Verpackung gering.
Das Volumen von SFP ist im Vergleich zu GBIC-Modulen um die Hälfte reduziert, sodass mehr als die doppelte Anzahl von Ports auf demselben Panel konfiguriert werden kann. Von der Funktionalität her unterstützen beide Hot--Plugging. SFP unterstützt eine maximale Bandbreite von 4 Gbit/s.
XFP
XFP ist 10-Gigabit Small Form-pluggable. Es verwendet ein serielles Einkanalmodul mit voller Geschwindigkeit und einer XFI-Verbindung (10 GB serielle Schnittstelle), das Xenpak und seine abgeleiteten Produkte ersetzen kann.
SFP+
SFP+ ist auch ein optisches 10G-Verbindungsmodul. Seine Größe entspricht der von SFP, ist kompakter (um etwa 30 % reduziert) als XFP und verbraucht weniger Strom (einige Signalsteuerungsfunktionen wurden reduziert).
SFP28
SFP28 mit einer Geschwindigkeit von 25 Gbit/s war hauptsächlich darauf zurückzuführen, dass die Preise für optische 40G- und 100G-Verbindungsmodule zu dieser Zeit zu hoch waren, weshalb diese Kompromissübergangslösung eingeführt wurde.
QSFP/QSFP+/QSFP28/QSFP28-DD
Quad Small Form-Faktor, steckbar, eine SFP-Schnittstelle mit vier-Kanälen. Bei diesem Design wurden viele ausgereifte Schlüsseltechnologien in XFP angewendet.
QSFP kann in 4×10G QSFP+, 4×25G QSFP28, 8×25G QSFP28-DD optische Verbindungsmodule usw. unterteilt werden.
QSFP28 eignet sich beispielsweise für 4x25GE-Zugangsports. Mit QSFP28 ist ein Upgrade von 25G auf 100G möglich, ohne 40G nutzen zu müssen, was die Verkabelungsschwierigkeiten erheblich vereinfacht und die Kosten senkt.
QSFP-DD
DD wurde im März 2016 gegründet und steht für „Double Density“. Es vergrößert die vier Kanäle vonQSFPauf acht Kanäle.
Es ist mit QSFP-Lösungen kompatibel. Die originalen QSFP28-Module können weiterhin verwendet werden, einfach ein weiteres Modul einsetzen. Die Anzahl der elektrischen KontakteQSFP-DDist doppelt so groß wie QSFP28.
QSFP-DD verwendet 25-Gbit/s-NRZ- oder 50-Gbit/s-PAM4-Signalformate pro Kanal. Mit PAM4 können Geschwindigkeiten von bis zu 400 Gbit/s unterstützt werden.
PAM4
PAM4 (4 Pulse Amplitude Modulation) ist eine „Verdoppelungs“-Technologie.
Wenn Sie bei optischen Verbindungsmodulen eine Ratenverbesserung erreichen möchten, erhöhen Sie entweder die Anzahl der Kanäle oder die Rate eines einzelnen Kanals.
Herkömmliche digitale Signale verwenden meist NRZ-Signale (Non-Return-to-Zero), wobei hohe und niedrige Signalpegel verwendet werden, um die 1- und 0-Informationen des digitalen Logiksignals darzustellen, wobei jede Signalsymbolperiode 1 Bit logischer Informationen überträgt.
PAM4 verdoppelt die Daten in jedem Signalimpuls und verdoppelt so effektiv die Geschwindigkeit, ohne weitere Kanäle hinzuzufügen (0, 1, 2, 3). Bei gleicher physikalischer Kanalbandbreite überträgt PAM4 doppelt so viele Informationen wie NRZ-Signale und erreicht so eine Verdoppelung der Rate.
CFP/CFP2/CFP4/CFP8
Centum Gigabits Form Pluggable, ein optisches Kommunikationsmodul mit dichter Wellenlängenteilung. Die Übertragungsrate kann 100–400 Gbit/s erreichen.
CFP basiert auf der SFP-Schnittstelle, ist größer und unterstützt eine Datenübertragung mit 100 Gbit/s. CFP kann ein einzelnes 100G-Signal, ein oder mehrere 40G-Signale unterstützen.
Der Unterschied zwischen CFP, CFP2 und CFP4 liegt in ihrer Größe. Die Größe von CFP2 beträgt die Hälfte von CFP und CFP4 beträgt ein Viertel von CFP.
CFP8 ist eine speziell für 400G vorgeschlagene Verpackungsform mit einer ähnlichen Größe wie CFP2. Es unterstützt Kanalraten von 25 Gbit/s und 50 Gbit/s und erreicht Modulraten von 400 Gbit/s über 16 x 25 G oder 8 x 50 elektrische Schnittstellen.
OSFP
Dies ist leicht mit dem zu verwechselnOSPFRouting-Protokoll.
OSFP,Oktaler kleiner Formfaktor, steckbar„O“ steht für „Oktal“ und wurde im November 2016 offiziell eingeführt.
Es ist darauf ausgelegt, acht elektrische Kanäle zu nutzen, um 400 GbE zu erreichen (8*56 GbE, aber das 56-GbE-Signal wird von einem 25G-DML-Laser unter PAM4-Modulation gebildet), etwas größer als QSFP-DD, mit optischen Engines und Transceivern mit höherer-Wattleistung und etwas besserer Wärmeableitungsleistung.
Dies sind einige der gängigen Verpackungsstandards für optische Verbindungsmodule.
5. 400G Optical-Link-Module
Wie Sie vielleicht bemerkt haben, habe ich bei der Paketeinführung drei Arten von optischen Verbindungsmodulen erwähnt, die 400 Gbit/s unterstützen: QSFP-DD, CFP8 und OSFP.
400G ist derzeit die wichtigste Wettbewerbsrichtung in der optischen Kommunikationsbranche. Ab 2026 befindet sich 400G ebenfalls im Anfangsstadium einer groß angelegten kommerziellen Nutzung.
Bekanntermaßen ist die Nachfrage der IKT-Branche nach 400G aufgrund der groß angelegten Einführung des 5G-Netzwerkaufbaus und der rasanten Entwicklung von Cloud Computing und des Baus großer Rechenzentren immer dringlicher geworden.
Frühe optische 400G-Verbindungsmodule verwendeten eine 16-spurige 25-Gbit/s-NRZ-Implementierungsmethode unter Verwendung von CDFP- oder CFP8-Paketen.
Diese Implementierungsmethode profitiert von der Verwendung ausgereifter 25G-NRZ-Technologie, die für optische 100G-Verbindungsmodule entwickelt wurde. Der Nachteil besteht jedoch darin, dass 16 parallele Übertragungsspuren erforderlich sind, was zu einem höheren Stromverbrauch und einer größeren Größe führt, was für Rechenzentrumsanwendungen nicht geeignet ist.
Später begann PAM4 NRZ zu ersetzen.
Auf der optischen Seite wird die 400G-Signalübertragung hauptsächlich mithilfe von 8 Spuren von 53 Gbit/s PAM4 oder 4 Spuren von 106 Gbit/s PAM4 erreicht, und auf der elektrischen Seite werden 8 Spuren von elektrischen 53 Gbit/s PAM4-Signalen mit OSFP- oder QSFP-DD-Verpackungsformen verwendet.
Im Vergleich dazu ist das QSFP-DD-Gehäuse kleiner (ähnlich dem herkömmlichen QSFP28-Gehäuse des optischen 100G-Verbindungsmoduls) und eignet sich besser für Rechenzentrumsanwendungen. Das OSFP-Gehäuse ist etwas größer und da es mehr Leistung liefern kann, eignet es sich besser für Telekommunikationsanwendungen.
Derzeit sind optische 400G-Verbindungsmodule unabhängig von der Verpackungsmethode sehr teuer und erfüllen bei weitem nicht die Erwartungen der Benutzer. Daher können sie nicht schnell populär gemacht werden.
Eine weitere bemerkenswerte Technologie ist die Siliziumphotonik, allgemein bekannt als Siliziumphotonik.
Der Siliziumphotonik werden im 400G-Zeitalter breite Anwendungsmöglichkeiten und eine starke Wettbewerbsfähigkeit zugeschrieben, und sie erfährt von vielen Unternehmen und Forschungseinrichtungen große Aufmerksamkeit.
6. Schlüsselkonzepte optischer Verbindungsmodule
Nachdem wir kurz 400G erwähnt haben, fahren wir mit der Klassifizierung optischer Verbindungsmodule fort.
Basierend auf der Verpackung und einigen Parametern erfolgt die Benennung optischer Verbindungsmodule.
Nehmen wir zum Beispiel 100G, wir sehen oft die folgenden Arten von optischen Verbindungsmodulen:
Die mit 100GBASE beginnenden Standards werden von der IEEE 802.3-Arbeitsgruppe vorgeschlagen. PSM4 und CWDM4 stammen von MSA.
PSM4 (Parallel Single Mode 4 Spuren, paralleler Single-Mode vier-Kanäle)
CWDM4 (Coarse Wavelength Division Multiplexer 4 Lanes, vier-Kanal Grobwellenlängenmultiplexing)
Schauen wir uns die Benennung von IEEE 802.3 an:
Wie in der Abbildung oben gezeigt:
Im Namen 100GBASE-LR4 bedeutet LR große Reichweite, also 10 km, und 4 bedeutet vier Kanäle, also 4*25G, kombiniert zu einem optischen 100G-Verbindungsmodul, das 10 km übertragen kann.
Die Benennungsregeln für -R lauten wie folgt:
Der Grund, warum es 100GBASE von IEEE und PSM4 und CWDM4 von MSA gibt, liegt darin, dass die von 100GBASE-SR4 unterstützte Entfernung zu kurz war und nicht alle Verbindungsanforderungen erfüllen konnte, während die Kosten von 100GBASE-LR4 zu hoch waren. PSM4 und CWDM4 boten bessere Lösungen für mittlere Distanzen.
Schauen wir uns neben Entfernung und Anzahl der Kanäle auch die Zentralwellenlänge an.
Die Wellenlänge des Lichts bestimmt direkt seine physikalischen Eigenschaften. Derzeit liegen die zentralen Wellenlängen des in optischen Fasern verwendeten Lichts hauptsächlich bei 850 nm, 1310 nm und 1550 nm (nm steht für Nanometer).
Unter diesen werden 850 nm hauptsächlich für Multimode und 1310 nm und 1550 nm hauptsächlich für Singlemode verwendet.
Weitere Einzelheiten zu Singlemode und Multimode finden Sie in unserer früheren Diskussion über optische Fasern.
Bei Singlemode und Multimode kann es leicht zu Verwechslungen kommen, wenn das bloße Modul nicht markiert ist.
Daher unterscheiden die Hersteller sie im Allgemeinen anhand der Farbe des Zugrings:
Ziehring aus Blau und Gelb
Hier erwähnen wir auch WDM, CWDM und DWDM, die Sie häufig sehen sollten.
WDM steht für Wavelength Division Multiplexing. Einfach ausgedrückt multiplext es optische Signale unterschiedlicher Wellenlänge zur Übertragung in dieselbe Glasfaser.
Tatsächlich ist Wellenlängenmultiplex eine Art Frequenzmultiplex. Wellenlänge × Frequenz=Lichtgeschwindigkeit (fester Wert), daher ist die Division durch die Wellenlänge tatsächlich eine Division durch die Frequenz. In der optischen Kommunikation ist man es gewohnt, nach Wellenlänge zu benennen.
DWDM ist Dense WDM und CWDM ist Coarse WDM. Anhand der Namen sollten Sie erkennen, dass das Wellenlängenintervall in D-WDM kleiner ist.
Der Vorteil von WDM liegt in der großen Kapazität und der Möglichkeit der Übertragung über große Entfernungen.
BiDi (BiDirectional) ist übrigens unidirektional, eine Glasfaser, bidirektionales Senden und Empfangen. Das Funktionsprinzip ist in der folgenden Abbildung dargestellt.
Es wird tatsächlich ein Filter hinzugefügt. Die Wellenlängen für Senden und Empfangen sind unterschiedlich, sodass gleichzeitiges Senden und Empfangen möglich ist.
7. Grundlegende Indikatoren von Optical Link-Modulen
Vier wichtige Spezifikationen bestimmen, ob ein optisches Verbindungsmodul Ihren Anforderungen entspricht: Ausgangsleistung, Empfängerempfindlichkeit, Extinktionsverhältnis und Sättigungsleistung.
Zu den Grundindikatoren optischer Verbindungsmodule gehören hauptsächlich die folgenden:
Optische Ausgangsleistung
Die optische Ausgangsleistung bezieht sich auf die optische Ausgangsleistung der Lichtquelle am Sendeende des optischen Verbindungsmoduls. Darunter kann die Intensität des Lichts verstanden werden, mit der Einheit W, mW oder dBm. Dabei sind W oder mW lineare Einheiten und dBm logarithmische Einheiten. In der Kommunikation verwenden wir normalerweise dBm, um die optische Leistung darzustellen.
Eine Reduzierung der optischen Leistung um 3 dB bedeutet eine Halbierung, und 0 dBm entsprechen 1 mW.
Maximale Empfangsempfindlichkeit
Die Empfangsempfindlichkeit bezieht sich auf die minimal empfangene optische Leistung des optischen Verbindungsmoduls bei einer bestimmten Rate und Fehlerrate, in der Einheit dBm.
Im Allgemeinen gilt: Je höher die Rate, desto schlechter ist die Empfangsempfindlichkeit, dh desto größer ist die minimal empfangene optische Leistung und desto höher sind die Anforderungen an die Empfangsendgeräte des optischen Verbindungsmoduls.
Aussterbeverhältnis
Das Extinktionsverhältnis ist einer der wichtigen Parameter zur Messung der Qualität eines optischen Verbindungsmoduls.
Es bezieht sich auf das minimale Verhältnis der durchschnittlichen optischen Leistung des Signals unter Vollmodulationsbedingungen zur durchschnittlichen optischen Leistung des Raumsignals und zeigt die Fähigkeit an, zwischen 0- und 1-Signalen zu unterscheiden. Zwei Faktoren, die das Extinktionsverhältnis in optischen Verbindungsmodulen beeinflussen, sind der Vorspannungsstrom (Bias) und der Modulationsstrom (Mod), die als ER=Bias/Mod betrachtet werden können.
Der Extinktionsverhältniswert ist nicht unbedingt umso höher, je besser; Ein optisches Verbindungsmodul mit einem Extinktionsverhältnis, das dem 802.3-Standard entspricht, ist gut.
Sättigungsleistung
Sie wird auch als optische Sättigungsleistung bezeichnet und bezieht sich auf die maximale optische Eingangsleistung bei einer bestimmten Übertragungsrate unter Beibehaltung einer bestimmten Fehlerrate (10-10-10-12), in der Einheit dBm.
Es ist zu beachten, dass der Fotodetektor bei starker Lichteinstrahlung ein Sättigungsphänomen zeigt. Wenn dieses Phänomen auftritt, benötigt der Detektor eine gewisse Zeit, um sich zu erholen. Während dieser Zeit nimmt die Empfangsempfindlichkeit ab, und das empfangene Signal kann falsch eingeschätzt werden, was zu einem Fehlerphänomen führt, und es ist auch sehr leicht, den Detektor auf der Empfangsseite zu beschädigen. Daher sollte vermieden werden, dass die optische Sättigungsleistung während des Gebrauchs überschritten wird.
8. Industriekette optischer Verbindungsmodule
Lassen Sie uns abschließend noch kurz auf die Industriekette optischer Verbindungsmodule eingehen.
Derzeit ist der Markt für optische Verbindungsmodule sehr heiß, vor allem aufgrund von 5G undRechenzentren, wie bereits erwähnt.
Die beiden kostspieligsten Aspekte des 5G-Netzaufbaus sind Basisstationen und das optische Transportnetz. Im optischen Transportnetz ist der Wassergehalt von Lichtwellenleitern nicht hoch, aber optische Verbindungsmodule sind ziemlich problematisch.
Die teuerste Komponente im Herzen optischer Verbindungsmodule ist der Chip. Die Chips im Laser und Fotodetektor machen mehr als die Hälfte der Kosten aus.
Was den Chip anbelangt, ist die aktuelle Situation so: Ausländische Hersteller haben einen Vorteil bei Chips der oberen Preisklasse, während inländische Hersteller bei Chips der mittleren Preisklasse bis {{2}{3} einen Vorteil haben. Allerdings erzielen inländische Hersteller kontinuierlich Durchbrüche im High-End-Markt. Die Gewinnspanne von High-End-Chips ist höher als die von Low-End-Chips, was offensichtlich ist.
Insgesamt gibt es in China über 1000 Unternehmen für optische Kommunikation, die Gewinnmargen sind jedoch alle sehr niedrig. Darüber hinaus stehen in der industriellen Kettenstruktur Geräteherstellern (Huawei, ZTE) sind optische Kommunikationsunternehmen ebenfalls relativ „bescheiden“ und haben keine Verhandlungsmacht.
Der Wettbewerb in der Branche ist hart und neue Produkte, -hochwertige Produkte, bringen mehr Gewinn, aber mit der Zeit wird der Gewinn schrumpfen.
Jedenfalls ist es ungefähr so.
9. So wählen Sie das richtige Optical Link-Modul aus: Eine vollständige Kaufberatung
Die Wahl des richtigen optischen Verbindungsmoduls kann überwältigend sein - Es gibt Dutzende von Formfaktoren, Wellenlängen, Reichweitenklassen und Anbietervarianten auf dem Markt. Aber die Entscheidung läuft darauf hinausSechs praktische Faktoren. Gehen Sie diese Checkliste durch, bevor Sie eine Bestellung aufgeben, und Sie vermeiden die häufigsten (und teuersten) Fehler, die Netzwerktechniker machen.
9.1 Passen Sie die Geschwindigkeit an aktuelle und zukünftige Bandbreitenanforderungen an
Ermitteln Sie zunächst Ihre erforderliche Datenrate. Gemeinsame Ebenen sind1G → 10G → 25G → 40G → 100G → 400G. Eine gute Faustregel: Wählen Sie ein Modul, das Ihren heutigen Spitzenverkehr problemlos bewältigt30–50 % Kopffreiheitfür die nächsten 2–3 Wachstumsjahre.
Geben Sie nicht zu viel-an. Ein 400G-QSFP-DD-Modul kann zehnmal mehr kosten als ein 100G-QSFP28, und wenn Ihr Switch oder Ihre Server-NIC diese Bandbreite nicht übertragen kann, zahlen Sie für Kapazität, die Sie nie nutzen werden. Für die meisten Bereitstellungen auf Enterprise-Zugriffsebene-SFP+ (10G)oderSFP28 (25G)bleibt der Sweet Spot im Jahr 2026.
9.2 Bestimmen Sie die Übertragungsentfernung
Die Übertragungsentfernung bestimmt sowohl den Fasertyp als auch die benötigte Wellenlänge:
- Unter 500 m- VerwendenMultimode-Faser (OM3/OM4/OM5)mit850 nmModule (z. B. SFP-SR, QSFP-SR4). Dies ist die günstigste Option.
- Bis zu 10 km- VerwendenSingle--Mode-Fasermit1310 nmModule (z. B. SFP-LR, QSFP-LR4). Ideal für Campus- und U-Bahn-Netzwerke.
- Bis zu 40–80 km- VerwendenSingle--Mode-Fasermit1550 nmModule (z. B. SFP-ER, SFP-ZR). Erforderlich für Fern--Telekommunikations- und Inter-Datenzentren--Verbindungen.
- Bis zu 10 km- VerwendenSingle--Mode-Fasermit1310 nmModule (z. B. SFP-LR, QSFP-LR4). Ideal für Campus- und U-Bahn-Netzwerke.
- Bis zu 40–80 km- VerwendenSingle--Mode-Fasermit1550 nmModule (z. B. SFP-ER, SFP-ZR). Erforderlich für Fern--Telekommunikations- und Inter-Datenzentren--Verbindungen.
Überprüfen Sie auch Ihreoptisches Leistungsbudget- die Differenz zwischen der minimalen Sendeleistung des Moduls und seiner Empfängerempfindlichkeit abzüglich des Gesamtfaserverlusts (typischerweise 0,35 dB/km für Singlemode, 3,0 dB/km für Multimode). Wenn die Rechnung nicht aufgeht, funktioniert der Link auch nicht.
9.3 Überprüfen Sie die Herstellerkompatibilität
Nicht alle Module funktionieren in allen Switches. Wichtige Anbieter -Cisco, Huawei, Juniper, Arista, HPE, Dell- verwenden proprietäre Firmware-Codierung, um „autorisierte“ Module zu identifizieren. Optionen:
- OEM-Module- garantierte Kompatibilität, aber normalerweise 3–5x teurer.
- Kompatible Module von Drittanbietern-- MSA-kompatible Module, die so codiert sind, dass sie zu Ihrem spezifischen Switch-Anbieter passen. Typischerweise60–80 % günstigerund in der Produktion von Hyperscale-Rechenzentren weltweit eingesetzt.
- Kompatible Module von Drittanbietern-- MSA-kompatible Module, die so codiert sind, dass sie zu Ihrem spezifischen Switch-Anbieter passen. Typischerweise60–80 % günstigerund in der Produktion von Hyperscale-Rechenzentren weltweit eingesetzt.
Unabhängig davon, für welche Route Sie sich entscheiden, stellen Sie vor einer Großbestellung immer sicher, dass die Kodierung des Moduls mit Ihrem Switch-Modell und Ihrer Firmware-Version übereinstimmt.
9.4 Wählen Sie den richtigen Steckertyp
Optische Verbindungsmodule verwenden je nach Formfaktor und Kanalanzahl unterschiedliche Glasfaseranschlüsse:
- LC-Duplex- der gebräuchlichste Anschluss, der auf SFP-, SFP+-, SFP28- und einkanaligen QSFP-LR4-Modulen verwendet wird.
- MPO/MTP- 12- oder 24-Glasfaser-Bandstecker, verwendet auf parallelen Modulen wie QSFP-SR4, QSFP28-SR4 und QSFP-DD-SR8.
- SC- älterer, größerer Connector, immer noch in einigen Telekommunikations- und Legacy-Bereitstellungen zu finden.
- MPO/MTP- 12- oder 24-Glasfaser-Bandstecker, verwendet auf parallelen Modulen wie QSFP-SR4, QSFP28-SR4 und QSFP-DD-SR8.
- SC- älterer, größerer Connector, immer noch in einigen Telekommunikations- und Legacy-Bereitstellungen zu finden.
Stellen Sie sicher, dass der Anschlusstyp am Modul zu Ihren vorhandenen Patchpanels und Glasfaserkassetten passt. - Nicht übereinstimmende Anschlüsse erfordern Adapter oder neue Kabel.
9.5 Bestätigen Sie die Umgebungs- und Betriebsanforderungen
Handelsübliche Module arbeiten zuverlässig dazwischen0 Grad und 70 Grad. Wenn Sie es in Außenschränken, Industrieanlagen oder klimatisierten Schränken einsetzen, achten Sie aufModule in Industriequalität (I-Temp).bewertet für−40 Grad bis +85 Grad. Überprüfen Sie auch:
- Stromverbrauch-kritisch für Rechenzentrums-Racks mit hoher-Dichte. QSFP-DD-Module können jeweils mehr als 12 W verbrauchen; Multipliziert man das mit 32 Ports pro Switch, summiert sich die thermische Belastung schnell.
- DDM/DOM-Unterstützung-Mit der digitalen Diagnoseüberwachung können Sie Temperatur, Spannung, TX/RX-Leistung und Ruhestrom in Echtzeit-ablesen, um eine proaktive Fehlerbehebung zu ermöglichen. Für Produktionsnetzwerke nicht-verhandelbar.
- DDM/DOM-Unterstützung-Mit der digitalen Diagnoseüberwachung können Sie Temperatur, Spannung, TX/RX-Leistung und Ruhestrom in Echtzeit-ablesen, um eine proaktive Fehlerbehebung zu ermöglichen. Für Produktionsnetzwerke nicht-verhandelbar.
9.6 Gleichgewicht zwischen Budget und Gesamtbetriebskosten
Der Aufkleberpreis ist nicht alles. Ein billiges Modul, das innerhalb von sechs Monaten ausfällt, kostet weit mehr als ein Qualitätsmodul in Bezug auf Arbeitsaufwand, Ausfallzeiten und Ersatzgebühren. Suchen:
- Herstellergarantie von mindestens3–5 Jahre(Führende Anbieter bieten lebenslange Garantien).
- Kostenloser lebenslanger technischer Support und RMA-Service.
- Chargentestberichte und MSA-Zertifizierungsdokumentation.
- Kostenloser lebenslanger technischer Support und RMA-Service.
- Chargentestberichte und MSA-Zertifizierungsdokumentation.
Typische Preisbenchmarks für 2025: SFP 1G (~\\$8–15), SFP+ 10G (~\\$15–80), QSFP28 100G (~\\$50–300), QSFP-DD 400G (~\\$200–800). Kompatible Module Dritter-von renommierten Anbietern liefern regelmäßig **OEM-äquivalente Leistung zu 20–40 % der Kosten** - der Hauptgrund dafür, dass Hyperscaler selten Markenoptiken kaufen.
9.7 Schnellentscheidungsrahmen
Immer noch unsicher? Beantworten Sie diese drei Fragen der Reihe nach
(1) Welche Geschwindigkeit unterstützt mein Switch-Port?
(2) Wie weit muss das Signal zurücklegen?
(3) Welcher Glasfaser- und Steckertyp ist bereits installiert? Durch die Antworten werden Ihre Optionen auf nur zwei oder drei geeignete Module eingeschränkt. - Wählen Sie dann das Modul aus, das Ihrem Budget und den Kompatibilitätsanforderungen des Anbieters entspricht.
