Multimode-Fasertypen: OM1 OM2 OM3 OM4 OM5

May 19, 2026

Eine Nachricht hinterlassen







Inhaltsverzeichnis:





Es gibtfünf standardisierte Multimode-Fasertypen: OM1, OM2, OM3, OM4 und OM5- jeweils definiert durch ISO/IEC 11801 und differenziert nach Kerndurchmesser, Bandbreite, maximaler Übertragungsentfernung und unterstützter Datenrate. Alle fünf übertragen mehrere Lichtmodi gleichzeitig durch einen 50-µm-Kern (62,5 µm nur für OM1), was sie ideal für Hochgeschwindigkeitsverbindungen über kurze-bis-mittlere-Entfernungen innerhalb von Rechenzentren, Unternehmensgebäuden und Campusnetzwerken - typischerweise bis zu 550 m macht. So unterscheiden sie sich auf einen Blick: OM1 (62,5 µm Kern, 200 MHz·km, bis zu 10 Gbit/s/33 m) ist veraltet und weitgehend veraltet; OM2 (50 µm, 500 MHz·km, 10 Gbit/s/82 m) eignet sich für SMB-Verbindungen mit niedriger-Geschwindigkeit; OM3 (50 µm, 2.000 MHz·km, 100 Gbit/s/100 m) ist der heutige Standard für Rechenzentren; OM4 (50 µm, 4.700 MHz·km, 100 Gbit/s/150 m) eignet sich für Hochleistungs- und Core-Layer-Bereitstellungen. und OM5 (50 µm, 28.000 MHz·km, SWDM-fähig, 400 Gbit/s-Unterstützung) ist für Hyperscale-Umgebungen mit ultra-hoher-Dichte konzipiert. Dieser Leitfaden behandelt jeden Multimode-Fasertyp im Detail: Kernspezifikationen, Mantelfarbe, Lichtquelle, reale Anwendungsfälle und eine Schritt-{49}}für{50}Schritt-Auswahlanleitung, damit Sie die richtige OM-Klasse für Ihre genauen Geschwindigkeits-, Entfernungs- und Budgetanforderungen auswählen.



Multimode fiber is a type of optical fiber that carries multiple light signals simultaneously through a larger core - typically 50 or 62.5 microns in diameter.multimode fiber uses many light modes at once, which is why it suits the dense, high-bandwidth environments found in server rooms, enterprise networks, and IDC facilities.




1. Übersicht über Multimode-Fasertypen



„OM“ steht für Optical Multimode.​Das Zahlensuffix (1 bis 5) gibt den Leistungsgrad an, der durch die Glasfasernorm IEC 60793-2-10 und die Verkabelungsnorm ISO/IEC 11801 definiert ist. Mit jeder weiteren Stufe werden die minimale OFL-Bandbreite (Overfilled Launch) und die effektive Modalbandbreite (EMB) erhöht, wodurch höhere Datenraten über größere Entfernungen ermöglicht werden. Ab OM2 sind alle Noten auf a standardisiert50 µm Kerndurchmesser(im Vergleich zu 62,5 µm bei OM1), um die Modendispersion - zu reduzieren, den primären Faktor, der die Bandbreite in Multimode-Fasern begrenzt.
In der folgenden Tabelle werden alle fünf Multimode-Fasertypen anhand der sechs Spezifikationen verglichen, die für das Netzwerkdesign am wichtigsten sind:
(Die vorhandene Spezifikationsvergleichstabelle in Abschnitt 7 sollte hierher verschoben oder hier als primäre Referenztabelle dupliziert werden - siehe Optimierungshinweis zu Abschnitt 7 unten.)

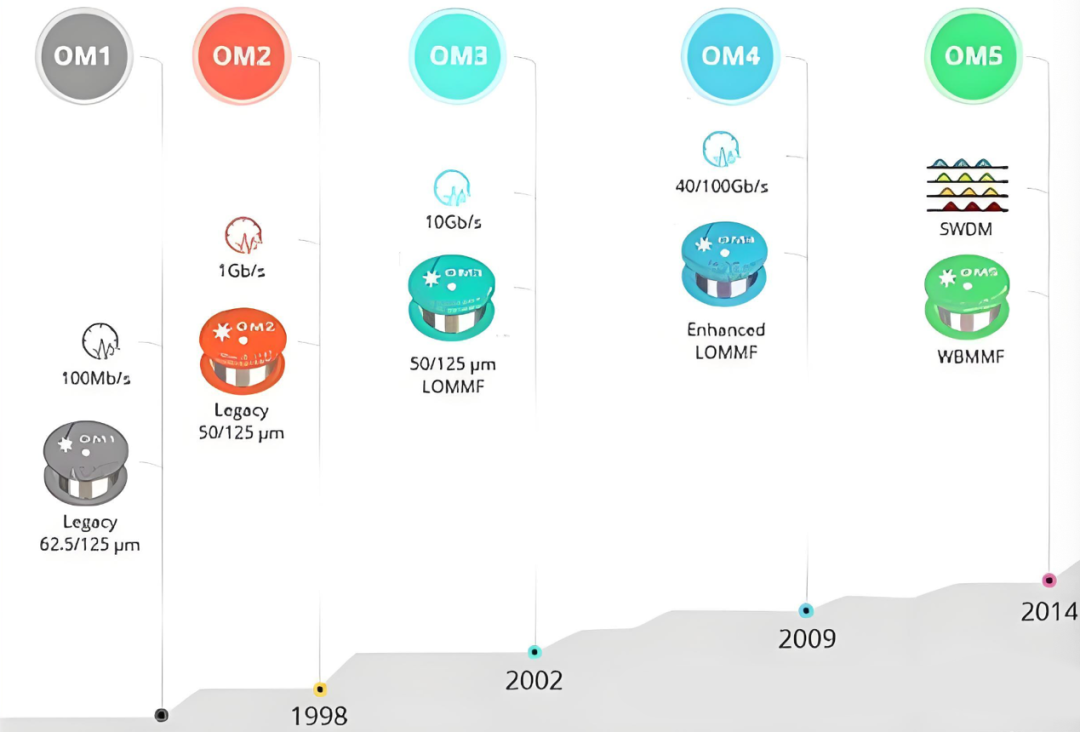

why do we need OM grades? The core reason is that network speeds keep marching upward. The early multimode fibers couldn't keep up with new bandwidth demands, so manufacturers continuously pushed the technology and rolled out higher‑grade models.



the differences from OM1 to OM5 across the key dimensions of bandwidth speed transmission distance light source and application scenarios

2. Entwicklungsgeschichte der Multimode-Fasertypen: OM1



OM1 - Legacy Grade (weitgehend veraltet)​
Spez
OM1-Wert
Kerndurchmesser
62.5 µm
Jackenfarbe
Orange
Lichtquelle
LED (850/1300 nm)
Bandbreite (OFL)
200 MHz·km bei 850 nm
Maximale Entfernung bei 1 Gbit/s
300 m
Maximale Entfernung bei 10 Gbit/s
33 m
IEEE-Standard
802.3 (1000BASE-SX)
Wenn OM1 noch gefunden wird:​OM1 bleibt in den alten CCTV-, Gebäudezugangskontroll- und Campus-Backbone-Installationen vor 2000 erhalten. Es wird nicht für eine neue Bereitstellung empfohlen. Wenn Sie eine vorhandene OM1-Verbindung aufrüsten, können Sie durch den Austausch durch OM3 zu gleichen Kosten Entfernungs- und Bandbreitenbeschränkungen in einem Schritt beseitigen.

OM1: der „große Bruder“ der Multimode-Faserfamilie. OM1 geht allmählich in den Ruhestand; Heutzutage werden Sie kaum noch OM1-Fasern auf dem Markt sehen. Ich würde Neulingen raten, es erst gar nicht mit den Glasfaseranbietern anzusprechen-sonst riskiert man, technisch unerfahren zu wirken.

OM1 ist das früheste Multimode-Fasermodell mit einem 62,5-Mikron-Kern, einem orangefarbenen Außenmantel, einer LED-Lichtquelle und einer Bandbreite von nur 200 MHz·km. Seine Leistung ist ziemlich schwach: Bei 1 Gbit/s kann er maximal 300 Meter erreichen, und bei 10 Gbit/s schafft er nur 33 Meter-genug nur für frühe 100-MbE-Anforderungen.

OM1 is the earliest multimode fiber model, an orange outer jacket with an LED light source, and a bandwidth of only 200 MHz·km

Heute ist OM1 im Grunde veraltet. Bei neuen Netzwerkaufbauten wird es fast nie verwendet; Nur eine Handvoll Altsysteme bestehen noch. So wie kaum noch jemand ein 2G-Telefon nutzt, ist OM1 ein Relikt der Vergangenheit.

Lassen Sie mich Ihnen von einer realen OM1-Begegnung erzählen. Ich war einmal auf dem Gelände einer alten Fabrik, um ein Netzwerk-Upgrade durchzuführen. Ihr CCTV-Überwachungssystem lief immer noch über OM1-Glasfaser mit einer Übertragungsentfernung von etwas mehr als 200 Metern, und das Video ruckelte hin und wieder. Der Kauf eines neuen OM1 wäre auch nicht billig gewesen. Nachdem ich es mit dem Kunden besprochen hatte, habe ich schließlich alles durch OM3-Glasfaser ersetzt. Die Kosten blieben ungefähr gleich, aber all diese lästigen kleinen Probleme verschwanden sofort.

OM1 Multimode fiber has a 62.5‑micron core,

3. Entwicklungsgeschichte der Multimode-Fasertypen: OM2


OM2 - Übergangsklasse (rückläufiger Marktanteil).
Spez
OM2-Wert
Kerndurchmesser
50 µm
Jackenfarbe
Orange
Lichtquelle
LED (850/1300 nm)
Bandbreite (OFL)
500 MHz·km bei 850 nm
Maximale Entfernung bei 1 Gbit/s
600 m
Maximale Entfernung bei 10 Gbit/s
82 m
IEEE-Standard
802.3 (1000BASE-SX, 10GBASE-SR)
Am besten geeignet für:​Kurzstrecken-SMB-Verbindungen mit niedriger{{0}Geschwindigkeit (1 Gbit/s), bei denen die Kosten im Vordergrund stehen. OM2 wird zugunsten von OM3 abgeschafft, das nur unwesentlich mehr kostet und deutlich mehr Leistungsspielraum bietet. Nicht empfohlen für Neuinstallationen mit einem Ziel von 10 Gbit/s oder mehr.
OM2 ist ein Upgrade von OM1, wobei der Kerndurchmesser auf 50 Mikrometer geschrumpft ist. Wir haben bereits in einem früheren Artikel erklärt, dass der Grund in der Modaldispersion liegt-ein 50-Mikron-Kern ist einfach leistungsfähiger. Der Außenmantel ist immer noch orange, die Lichtquelle ist immer noch LED, aber die Bandbreite springt auf 500 MHz·km.

Bedenken Sie Folgendes: Angesichts der aktuellen Technologietrends ist OM2 bereits ein Übergangsmodell in der Multimode-Faserfamilie. Um es ganz klar zu sagen: Es ist auch auf dem Weg nach draußen.

Derzeit kommt OM2 vor allem in den internen Netzwerken kleiner und mittlerer Unternehmen oder bei Verkabelungsaufgaben über kurze Entfernungen vor, die keine hohen Geschwindigkeiten erfordern. Da Unternehmen jedoch mehr Bandbreite fordern, wird OM2 immer mehr durch die höherwertigen OM3 und OM4 ersetzt, und sein Marktanteil schrumpft weiter.

OM2's performance pulls well ahead of OM1's: at 1Gbps it can go 600 meters-twice OM1's reach-and at 10Gbps it hits 82 meters



4. Entwicklungsgeschichte der Multimode-Fasertypen: OM3


OM3 - Aktueller Rechenzentrumsstandard
Spez
OM3-Wert
Kerndurchmesser
50 µm
Jackenfarbe
Aqua (hellgrün)
Lichtquelle
VCSEL (850 nm)
Bandbreite (OFL/EMB)
2.000 / 2.000 MHz·km
Maximale Entfernung bei 10 Gbit/s
300 m
Maximale Entfernung bei 40 Gbit/s
100 m
Maximale Entfernung bei 100 Gbit/s
100 m
IEEE-Standard
802.3ae/ba (10GBASE-SR, 40GBASE-SR4, 100GBASE-SR10)
OM3 eingeführtVCSEL (Vertical Cavity Surface Emitting Laser).als Standardlichtquelle und ersetzt LED. VCSEL reduziert die Modendispersion drastisch und ermöglicht den Bandbreitensprung von 500 MHz·km (OM2) auf 2.000 MHz·km. Dies macht OM3 zur Standardauswahl fürUnternehmensrechenzentren, Verkabelung von Finanzinstituten und IDC-Backbone-Verbindungenbei 10–100 Gbit/s. Der Upgrade-Pfad ist -unterbrechungsfrei: Die Umstellung von 10 Gbit/s auf 40 Gbit/s erfordert nur den Austausch des Transceivers - keine Neuverkabelung.



OM3 stellt einen wichtigen Meilenstein in der Entwicklung von Multimode-Fasern dar. -Es entstand genau zu dem Zeitpunkt, als moderne Rechenzentren nach einer Hochgeschwindigkeitsübertragung verlangten.- Man könnte sagen, dass dies die Standardauswahl für heutige IDC-Rechenzentren ist.

OM3 behält den 50-Mikron-Kern bei, wechselt zu einer hellgrünen Außenhülle und verwendet eine effizientere Lichtquelle: den Vertical Cavity Surface Emitting Laser (VCSEL). Seine Bandbreite steigt sprunghaft auf 2000 MHz·km.

In Bezug auf die Leistung-ist OM3 beeindruckend: Es verarbeitet 10 Gbit/s über 300 Meter und innerhalb von 100 Metern unterstützt es rasante{5}schnelle 40 Gbit/s und 100 Gbit/s. Deshalb ist OM3 zum „Standard“ für moderne gewordenRechenzentren-Internetunternehmen und Finanzinstitute entscheiden sich regelmäßig für OM3 für die-interne Verkabelung von Rechenzentren.

OM3 keeps the 50-micron core, switches to a light-green outer sheath, and uses a more efficient light source: the Vertical Cavity Surface Emitting Laser (VCSEL).

Es ist außerdem sehr gut kompatibel. Wenn Sie später auf 40 Gbit/s upgraden möchten, tauschen Sie einfach ausoptische Module; Es ist nicht nötig, Kabel neu zu verlegen, was Ihnen eine Menge Ärger erspart.


5. Entwicklungsgeschichte der Multimode-Fasertypen – OM4



OM4 -Hohe-Leistungsstufe (empfohlen für HPC- und Core-Layer)​

Spez OM4-Wert
Kerndurchmesser 50 µm
Jackenfarbe Aqua (hellgrün, wie OM3)
Lichtquelle VCSEL (850 nm)
Bandbreite (OFL/EMB) 4.700 / 4.700 MHz·km
Maximale Entfernung bei 10 Gbit/s 550 m
Maximale Entfernung bei 40 Gbit/s 150 m
Maximale Entfernung bei 100 Gbit/s 150 m
Abwärtskompatibel mit OM3 (vollständig interoperabel)
IEEE-Standard 802.3ba (40GBASE-SR4, 100GBASE-SR10)

Der Hauptvorteil von OM4 gegenüber OM3 ist250 m zusätzliche Reichweite bei 10 Gbit/s(550 m vs. 300 m) und50 m zusätzliche Reichweite bei 40/100 Gbit/s(150 m gegenüber . 100 m). Da OM4 vollständig abwärtskompatibel mit der OM3-Infrastruktur ist, kann es ohne Signalverschlechterung in bestehende OM3-Bereitstellungen integriert werden.Am besten geeignet für:​Hochleistungs-Computing-Cluster (HPC), Cloud-Rechenzentrums-Kernschichten und Unternehmenskernnetzwerke, bei denen sowohl Bandbreite als auch niedrige{1}Latenz von entscheidender Bedeutung sind.


OM4 ist eine aktualisierte Version von OM3. Der Kern bleibt bei 50 Mikrometern, der Außenmantel bleibt hellgrün wie OM3 und ist vollständig abwärtskompatibel (das heißt, Sie können OM4- und OM3-Fasern kombinieren). Die Lichtquelle ist immer noch VCSEL, aber die Bandbreite steigt auf 4700 MHz·km-fast das Doppelte der von OM3. Das macht OM4 zur leistungsstarken Wahl unter den Multimode-Fasern.

An der Leistungsfront legt OM4 die Messlatte höher: Es erreicht 550 Meter bei 10 Gbit/s, eine Steigerung von 250{10}Metern gegenüber OM3, und unterstützt 40 Gbit/s und 100 Gbit/s bis zu 150 Meter. OM4 wurde speziell-für anspruchsvolle Umgebungen wie Hochleistungsrechnen, Kernschichten von Rechenzentren und Kernnetzwerke von Unternehmen entwickelt, in denen sowohl Bandbreite als auch geringe Latenz von entscheidender Bedeutung sind.

On the performance front, OM4 raises the bar: it reaches 550 meters at 10 Gbps, a 250-meter boost over OM3, and supports 40 Gbps and 100 Gbps up to 150 meters.

Für Unternehmen, die mehr Spielraum für Upgrades wünschen, ist OM4 ebenfalls eine kluge Wahl.


OM3 vs. OM4 - Schnellentscheidungsregel:​

  • Wenn Ihre Verbindungen weniger als oder gleich 100 m bei 40/100 Gbit/s lang sind, ist OM3 ausreichend und kostengünstiger-
  • Wenn Ihre Verbindungen 100–150 m bei 40/100 Gbit/s oder 300–550 m bei 10 Gbit/s lang sind → wählen Sie OM4
  • Wenn Sie ein Upgrade auf 400 Gbit/s in einer Umgebung mit hoher-Dichte planen → gehen Sie direkt zu OM5


6. Entwicklungsgeschichte der Multimode-Fasertypen – OM5

OM5 - Wideband Multimode Fiber (WBMMF) - Future-Proof Grade
Spez
OM5-Wert
Kerndurchmesser
50 µm
Jackenfarbe
Limettengrün (im Unterschied zu OM3/OM4 Aqua)
Lichtquelle
VCSEL (850–953 nm, Multi-Wellenlänge)
Bandbreite (OFL/EMB)
28.000 / 3.500 MHz·km
SWDM-Kanäle
4 Wellenlängen × jeweils größer oder gleich 28 Gbit/s
Maximale Entfernung bei 40 Gbit/s (SWDM4)
440 m
Maximale Entfernung bei 100 Gbit/s (SWDM4)
150 m
Vorwärtskompatibel mit
OM4
IEEE-Standard
802,3 cm (100GBASE-SR4, 400GBASE-SR8)
Das Unterscheidungsmerkmal von OM5 istSWDM (Short Wavelength Division Multiplexing).: Es unterstützt mindestens vier Wellenlängenkanäle im Bereich von 850–953 nm, von denen jeder Daten mit mindestens 28 Gbit/s überträgt. Dies ermöglicht aeinzelner OM5-Faserstrangum die Gesamtbandbreite zu übertragen, die andernfalls mehrere OM4-Fasern erfordern würde - wodurch die Anzahl der Fasern und die Überlastung der Kabeltrassen in Rechenzentren mit ultra-hoher-Dichte um bis zu 75 % reduziert werden. OM5 ist abwärtskompatibel mit der OM4-Infrastruktur.Kostenaufschlag:​OM5-Fasern kosten etwa 60–70 % mehr pro Meter als OM4. Die Kosten sind -nur in Hyperscale-Rechenzentren gerechtfertigt, die auf 400 Gbit/s+ abzielen und starke Platz- oder Gewichtsbeschränkungen auf den Kabelwegen haben.

OM5 is the newest multimode fiber, often called Wideband Multimode Fiber (WBMMF). It keeps the 50-micron core and light-green sheath, is forward-compatible with OM4,

Die Killerfunktion von OM5 ist Short Wavelength Division Multiplexing (SWDM). Es unterstützt mindestens vier Wellenlängenkanäle im Bereich von 850–953 nm, die jeweils mindestens 28 Gbit/s liefern. Das bedeutet, dass eine einzelne OM5-Faser mehrere Signale gleichzeitig übertragen kann, wodurch der Datendurchsatz drastisch erhöht wird, ohne dass weitere Fasern hinzugefügt werden müssen-ideal für Rechenzentren mit hoher-Dichte.

The killer feature of OM5 is Short Wavelength Division Multiplexing (SWDM). It supports at least four wavelength channels in the 850–953 nm range, each delivering a minimum of 28 Gbps

Stellen Sie sich ein riesiges Rechenzentrum eines großen Internetunternehmens mit einer himmelhohen Schaltschrankdichte und einem Bedarf an 100 Gbit/s oder sogar 400 Gbit/s auf engstem Raum vor. Kombinieren Sie OM5-Glasfaser mit SWDM, und Sie erfüllen die Anforderungen an hohe-Dichte und-Geschwindigkeit, ohne Ihre Verkabelungskosten in die Höhe zu treiben. Dies ist die Richtung, in die sich die Multimode-Faser bewegt.


7.  So wählen Sie den richtigen Multimode-Fasertyp aus: OM1 vs. OM2 vs. OM3 vs. OM4 vs. OM5


Nachdem wir uns nun mit den Unterschieden befasst haben, ist die große Frage: Wie wählen Sie aus? Es ist eigentlich ganz einfach. -Befolgen Sie einfach diese drei Schritte.
Schritt 1: Legen Sie Ihre Geschwindigkeitsanforderung fest
Für 1 Gbit/s oder weniger und Distanzen bis 600 Meter: OM2 ist der Preis-Champ.
Für 10 Gbit/s und Entfernungen bis zu 300 Meter: Entscheiden Sie sich für OM3. Wenn Sie 300–550 Meter benötigen, steigen Sie auf OM4 auf.
Für 40 Gbit/s, 100 Gbit/s oder höher: OM3 reicht für 100 Meter, OM4 für 150 Meter. Für Umgebungen mit hoher -Dichte gehen Sie direkt zu OM5.

Core Diameter Wavelength Bandwidth Transmission Rate Difference Between OM1 OM2 OM3 OM4 and OM5

Schritt 2: Denken Sie über zukünftige Upgrades nach
Wenn Sie ein neues Netzwerk aufbauen, lassen Sie Raum zum Wachsen. Legen Sie sich nicht auf einen veralteten Standard fest. Wenn Sie beispielsweise heute 10 Gbit/s benötigen, später aber auf 40 Gbit/s umsteigen möchten, entscheiden Sie sich von Anfang an für OM4. Die Vorabkosten sind etwas höher, aber Sie vermeiden später eine störende Neuverkabelung-und sparen Geld und Kopfschmerzen. Wählen Sie für Rechenzentren mit hoher -Dichte OM5 für eine zukunftssichere, einmalige-und-fertige Lösung.
Schritt 3: Berücksichtigen Sie Ihr Budget
Die Kosten variieren stark: OM5 > OM4 > OM3 > OM2 > OM1. Wenn Ihr Budget knapp ist und Ihre Anforderungen klar sind, wählen Sie die niedrigste Stufe, die Ihren Anforderungen noch entspricht. Wenn Sie finanziellen Spielraum haben und Upgrades planen, lohnt es sich, in eine höhere Stufe zu investieren, um teure Nacharbeiten zu vermeiden. Passen Sie Ihre Auswahl an Ihr Budget an.

Spezifikation OM1 OM2 OM3 OM4 OM5
Kerndurchmesser (µm) $62.5 $50 $50 $50 $50
Wellenlänge (nm) $850 850 $850 $850 $850 - 953
Bandbreite (MHz·km) $160 $500 $2000 $4700 $3500
Übertragungsrate (Gbit/s) $1 - 10 $1 - 10 $10 - 100 $10 - 100 $40 - 100
WDM-Unterstützung NEIN NEIN NEIN NEIN Ja

8. Zusammenfassung der Multimode-Faser


Lassen Sie uns die wichtigsten Erkenntnisse noch einmal zusammenfassen. Die OM-Klassen von Multimode-Glasfaser sind im Wesentlichen die Geschichte von Bandbreiten- und Geschwindigkeitserweiterungen-von OM1 auf OM5, die Leistung steigt weiter und der ideale Anwendungsfall hat sich von gewöhnlichen Unternehmensnetzwerken bis hin zu Hyperscale-Rechenzentren ausgeweitet. Sie müssen nicht blindlings der höchsten Note nachjagen, und Sie sollten auch nicht auf eine zu niedrige Note verzichten. Basieren Sie Ihre Entscheidung einfach auf „Geschwindigkeitsbedarf + Übertragungsentfernung + zukünftige Upgrade-Pläne“, und Sie werden sich für das perfekte Glasfasermodell entscheiden.
