Was sind die Unterschiede zwischen 28AW und 24AWG Patch Cord

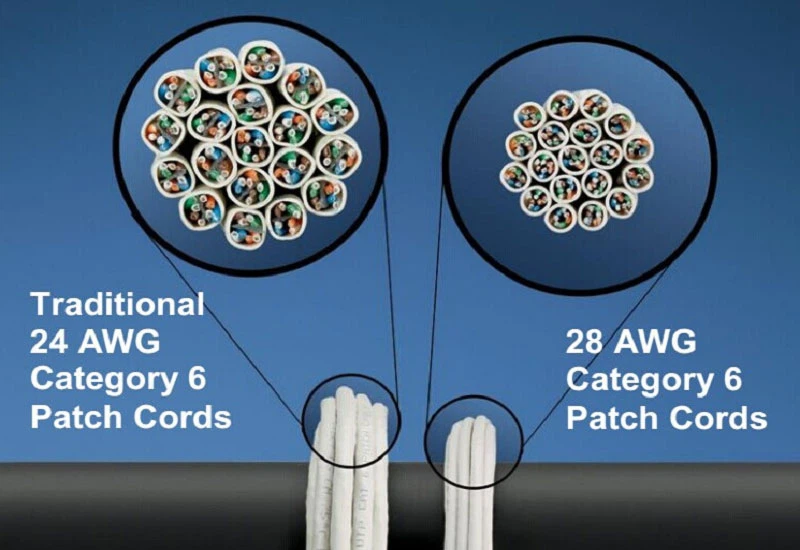

Mit zunehmender Informationsanforderungen werden die Rechenzentren mit aktiveren Datenkabeln immer mehr zu. 28AWG -Patch -Kabel werden in Rechenzentrenanwendungen weit verbreitet. COBTEL hat ein halogenfreies Cat6- und Cat6a-Patchkabel von 28AWG veröffentlicht, das besser für das Datenzentrum mit hoher Dichte geeignet ist als das herkömmliche 24AWG-Pulloverkabel und die Verkabelungskapazität des Rechenzentrums verbessern kann.

Die Vorteile von 28AWG -Patch -Kabel umfassen:

• 28AWG -Patchkabel bietet eine bessere Kabelmanagement, die 50 ~ 60% des Kabelraums spart. Die gleiche Kabelrohrlinie kann mehr Kabel aufnehmen und die Projektkosten senken.

• Schlankere Leiter können einen geringeren Biegeradius erreichen, die Kabelmanagement und eine bequeme Installation optimieren und die späteren Betriebs- und Wartungskosten senken.

• Es ist leichter und spart rund 25% ~ 30% Speicherplatz, verbessert die Fracht- und Speicherungseffizienz und senkt die Gesamttechnungskosten.

• Die Übertragungsleistung und die mechanischen Eigenschaften sind dem 24AWG -Patch -Kabel nicht unterlegen.

• Die Anzahl der Verstopfen und Stecker kann das 2500 -fache erreichen

• Große Kopffreiheit, ausgezeichnete Leistung mit Standard -TIA/EIA {-568- C.2

• Kontinuierliche 1 -minütige Last 50n, herausragende Leistung mit Standard -IEC 60603-7

• Unterstützen Sie die Bandbreite von bis zu 500 MHz und bis zu 10 Gbit / s Datenübertragungsgeschwindigkeit, geben Sie den Fluke -Kanal -Test bestehen

• 50 Mikrometer-Gold-plattierte 3prong-Kontakte bieten einen vollständigen Kontaktdrahtleiter und sorgen für eine hervorragende Leitfähigkeit

1, 28AWG Cat6 und Cat6a Patch -Kabel für Rechenzentren geboren

28AWG CAT6A -Patchkabel kann eine bessere Kabelverwaltung bieten und 50 bis 60% des Kabelraums einsparen. Die gleiche Kabelpipeline kann mehr Kabel aufnehmen und die Projektkosten senken.

Schlankere Leiter können einen geringeren Biegeradius erreichen, die Kabelmanagement und eine bequeme Installation optimieren und die späteren Betriebs- und Wartungskosten senken.

Leichter Gewicht, sparen Sie etwa 25% ~ 30% Speicherplatz, verbessern Sie die Fracht- und Speicherungseffizienz und senken Sie die Gesamtbetriebskosten.

28AWG Cat6 Patch Cord für Rechenzentren

Es ist leichter und spart rund 25% ~ 30% Speicherplatz, verbessert die Fracht- und Speicherungseffizienz und senkt die Gesamttechnungskosten.

2, Traditionelle 24AWG-Patch-Kabel sind schwierig, um den zukünftigen Nachfrage nach Datenzentren mit hoher Dichte zu decken.

Derzeit sind die beliebtesten Produkte im Schrank / Rack 1U 24- Port RJ45 Patch -Panel. Mit der raschen Entwicklung der Internetausdehnung zeigen die Daten auch ein explosives Wachstum, und das Rechenzentrum erfordert zwangsläufig eine hohe Dichte, hohe Geschwindigkeit und skalierbare Produkte, um den zukünftigen Nutzungsanforderungen zu erfüllen. Daher ist es das Entwicklungsziel verschiedener Hersteller geworden, eine Lösung für 1U-terminierte 48- Port RJ45-Patch-Panels bereitzustellen. Hier wird Jumper -Kabel zum Schlüssel zur Lösung des Problems.

Das herkömmliche 24AWG CAT6 -Patchkabel verfügt über einen großen Kabeldurchmesser und einen begrenzten Biegeradius, der einen großen Platz für die Kabelmanagement erfordert. Zusätzlich ist es nicht einfach, das Kabel mit einem 1U -RJ 45 48- -Plick -Patch -Feld zu verwalten.

Daher ist es unerlässlich, die Kategorie 6 -Pulloverkabel mit kleineren Durchmessern einzuführen, um den Kabelverwaltungsraum zu optimieren.

28AWG Cat6 Patch Cord für Rechenzentren

Es kann eine bessere Kabelverwaltung bieten und 50 bis 60% des Verdrahtungsraums einsparen. Die gleiche Kabelpipeline kann mehr Kabel aufnehmen und die Projektkosten senken.

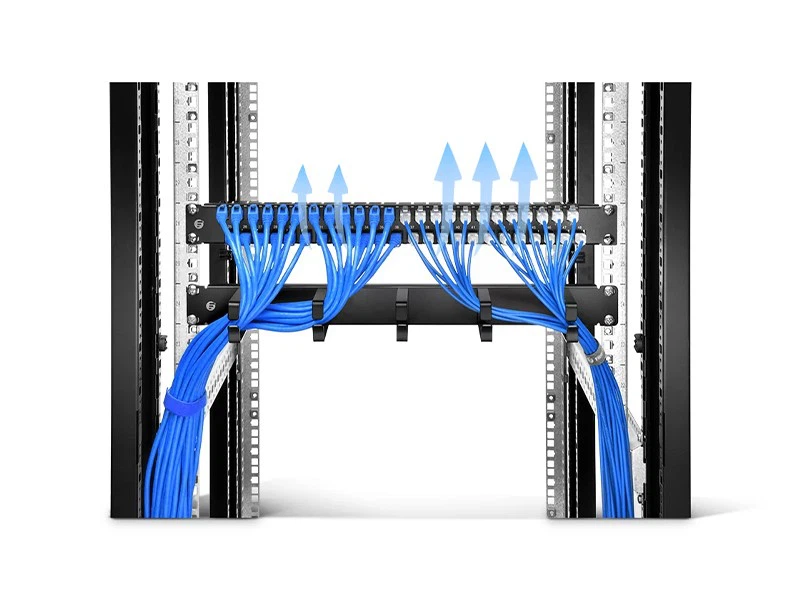

3, Das 28AWG Cat6A -Patchkabel, das von COBTEL veröffentlicht wurde, kann leicht 1U -Beendigung auf 48 Ports realisieren.

Das von COBTEL veröffentlichte 28AWG Cat6a -Patchkabel hat einen Drahtdurchmesser von etwa 4. Es kann einen geringeren Biegeradius erreichen, etwa 50% ~ 60% Kabelmanagementraum sparen und leichter ist, was den Speicherplatz sparen und die Effizienz von Fracht und Lagerung verbessern kann.

Dieses neue Jumper -Kabel verwendet den gleichen Injektionsformprozess wie das andere Patchkabel von COBTEL. Menschen auf dem Gebiet wissen, dass der überbezogene Stecker sicherstellen kann, dass der flexible Kabel und der Kristallkopf fest angeschlossen sind, um die Einfügungszeiten und die Laststärke des Patch -Kabels sicherzustellen.

Für ein so kleines Fleckenkabel ist es ziemlich schwierig, durch hohe Temperaturheizung gebildet zu werden. Gleichzeitig muss es auch die Übertragungsleistung und die mechanische Leistung sicherstellen. Wir werden seine tatsächlichen Leistungsparameter durch Testen testen.

28AWG Cat6 Patch Cord für Rechenzentren

Erreichen Sie einen kleineren Biegeradius

Dünnere Leiter erzielen einen geringeren Biegeradius

Optimieren Sie die Kabelverwaltung, erleichtern die Installation und senken Sie die späteren Betriebs- und Wartungskosten

4, Ausgezeichneter COBTEL 28AWG CAT6 Patch Cord

Für das Netzwerkkabel können die Leistungsindikatoren überprüft werden, indem der nächste Kopffreiheitstest getestet wird, ein Insertest und das Abziehen von Tests. Wir haben diese drei Tests auf 28AWG Cat6 Patch Cord durchgeführt, und die Ergebnisse sind wie folgt:

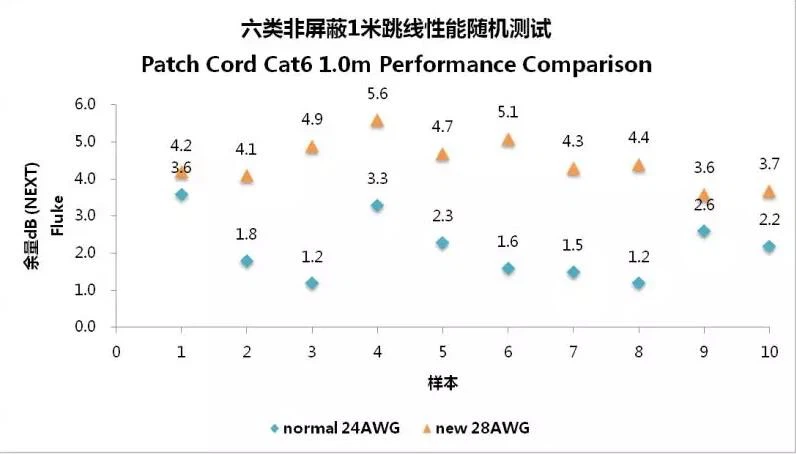

Nächstes Headroom -Test

Testinstrument: Fluke DSX -8000

Testgrenze: Tia Patch Cord Cat {{0}}. 0m

Interpretation von Testergebnissen: Das Testergebnis der Headroom größer als {0 bedeutet, dass die Probe der Standard -TIA/EIA -568- c.2 entspricht. Je größer die Kopffreiheit, desto besser die Leistung. Beim Vergleich der Fluke-Testergebnisse des zufällig ausgewählten 24AWG-Kabels mit regulärem Jumper und 28AWG-Hochdichte-Jumper-Kabel ist ersichtlich, dass die Leistung des 28AWG-Kabels mit hoher Dichte besser ist!

4.1 Insertionstest

Gemäß dem Standard -IEC 60603-7-1 ist die Anzahl der Patchkabel angeschlossen und nicht mehr oder gleich 750 Mal. In diesem Experiment wird die Anzahl des Verstopfens und der Stecker auf 2500 Mal eingestellt, und die Leistung vor und nach dem Test wird verglichen.

4.2 Test / Zugtest

Der Standard -IEC 60603-7 sieht vor, dass der Verbindungspunkt den Zugtest bestehen muss, um die Stabilität des Links zu gewährleisten. In diesem Experiment wurde das 28AWG -Patch -Kabel in das Modul eingefügt, und die Last betrug 1 Minute 50 n und die Leistung vor und nach dem Test wurde verglichen.

4.3 Zusammenfassung

Während des Tests wurde festgestellt, dass zwar der Durchmesser des 28AWG-Jumper-Kabels mit hohem Dichte dünner wird, seine Leistung im nächsten Headroom-Test, im Plug-in-Test, zum Pull-Test usw. der des herkömmlichen 24AWG-Pulloverkabels nicht unterlegen ist. Dies beseitigt die Sorge, dass der dünnere Drahtendurchmesser eine schwächere Leistung entspricht.

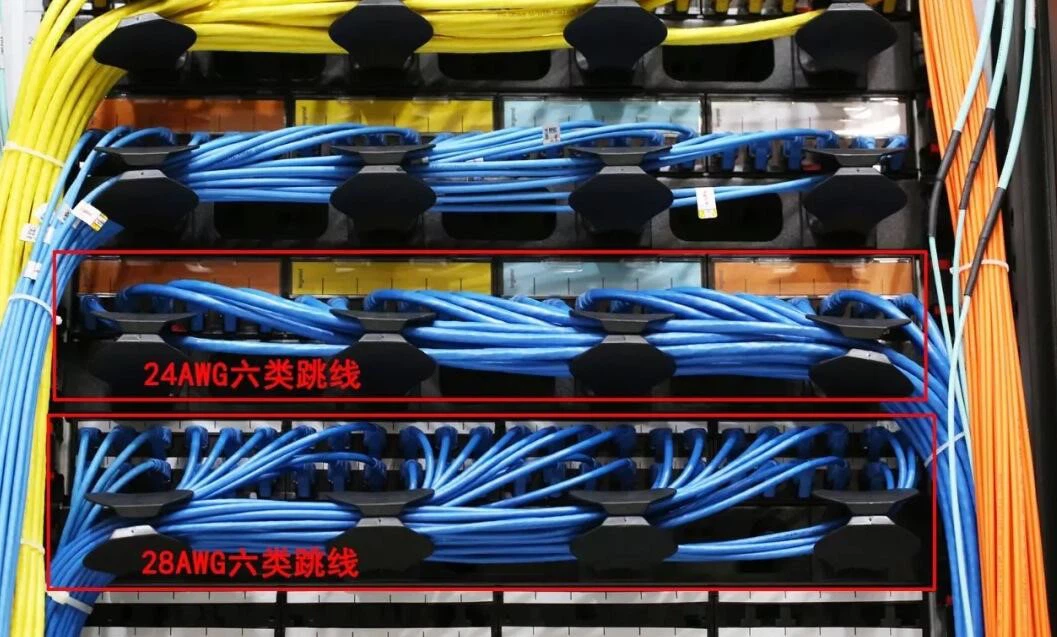

24AWG Cat6 Patch Cord / 28AWG Cat6 Patch -Kabel

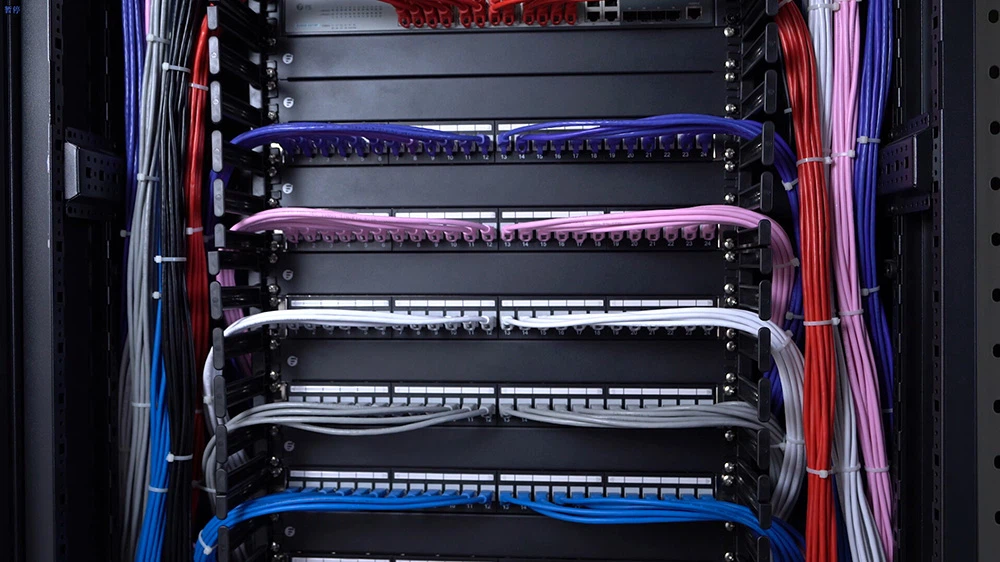

In praktischen Anwendungen kann das 28AWG -Patchkabel problemlos 48 Patch -Kabel in einem 1U -Kabelverwaltungsraum verwalten. Im Vergleich zum normalen 24AWG-Jumper-Kabel ist COBTEL 28AWG LSZH CAT6A-Jumper-Kabel in Rechenzentren in der Tat besser geeignet.
