1. Vorwort:
Ein Patch -Panel, auch als Jack -Panel oder Jack -Feld bezeichnet, ist eine Art von Panel mit einer Gruppe von Ethernet oder anderen Ports vorne und auf der Rückseite. Jeder Port wird auf einen geschlagenen kahmlichen Draht auf der Rückseite zugeordnet und mit einer Zahl auf der Frontplatte für Identifikationszwecke beschriftet.
In der Regel werden Patch -Panels als zentralisierte Verbindungspunkte für Kabel verwendet, sodass Ingenieure Geräte durch Kabelpatschen schnell anschließen können. Wenn Sie häufig Geräte wechseln, machen Patch -Panels Ihre Arbeit außergewöhnlich einfach. Schauen wir uns zusammen!
2. Hauptinhalt:
In der Ingenieurpraxis gibt es viele Arten vonPatch -Panels, einschließlich Telefon -Patch -Panels, Glasfaser -Patch -Panels und Netzwerk -Patch -Panels.

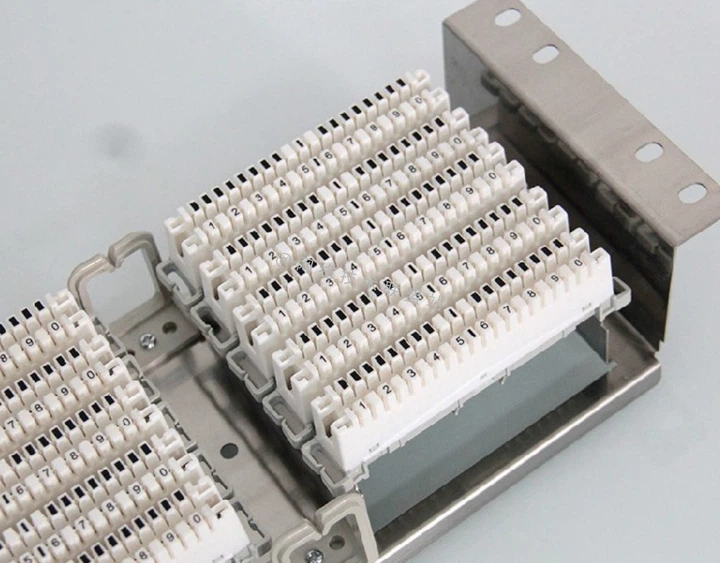

2.1 Telefonplatten -Panels:
Heutzutage sind Festnetze Telefone nicht mehr üblich, außer in bestimmten Situationen. Wenn jedoch die Festnetzinstessionen vorherrschten, wurden die Telefonplattenverkleidungen weit verbreitet.
In einem Festnetz -Telefonnetz werden Kofferkabel vom zentralen Ausrüstungsraum des Dienstleisters in die Nachbarschaft eingesetzt, und dann werden die Festnetze des gesamten Viertels von diesem Verbindungspunkt getrennt. Dieser Verbindungspunkt wird als Telefon Patch -Panel bereitgestellt.
Jede Telefonleitung wird in den entsprechenden nummerierten Anschluss über ein Punch-Down-Tool gestanzt, um eine Verbindung zum Telefonnetz herzustellen.
Telefon -Patch -Panels spielen eine entscheidende Rolle bei der Verteilung von Festnetzern. Sie ermöglichen Telekommunikationsunternehmen, zusätzliche Kabel vorzubauen, damit sie beim Hinzufügen problemlos neue Benutzer an das Telefonnetzwerk verbinden können.

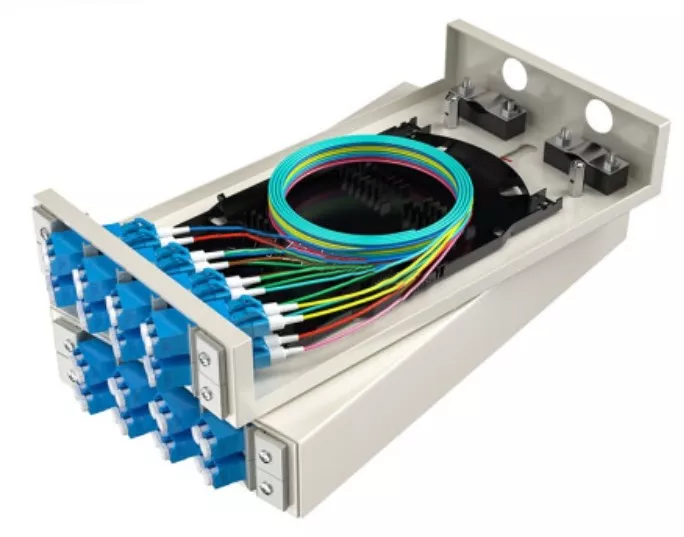

2.2 Faser -Patch -Panels:
Mit der Entwicklung der Glasfasertechnologie werden herkömmliche Kupferkabel nach und nach durch Glasfaser ersetzt. Infolgedessen verschwinden Telefonplatten -Panels allmählich und werden durch ersetzt durchFaser -Patch -Panels.
In der Regel werden Faserpflaster -Panels hauptsächlich zum Spleißen der Faserfusion, der Kabelfixierung und des Schutzes verwendet. Sie können in Serverräumen oder an Benutzerzugriffspunkten bereitgestellt werden. Für den Teil des Patchs verwenden wir jedoch normalerweise einen spezialisierten Begriff, der als ODF (optischer Verteilungsrahmen) bezeichnet wird. Im Vergleich zu Faserpflaster -Panels sind ODFs normalerweise größer. Ein Ende des ODF ist mit einem festen Glasfaserkabel verbunden und bietet Schnittstellen für jeden Faserkern auf der Frontplatte. Genau wie bei Telefonplatten werden die Kofferraumkabel von Kupferkabeln in Glasfaser geändert, und die Schnittstellen werden entsprechend geändert.
Gemäß der Schnittstellenklassifizierung können Glasfaser -Patch -Panels unterteilt werden in:
SC -Faserfaser -Patch -Panels
LC -Glasfaser -Patch -Panels
FC -Glasfaser -Patch -Panels
St. Faserfaser -Patch -Panels usw.
Darüber hinaus haben Sie möglicherweise festgestellt, dass Faser -Patch -Panels undGlasfaseradaptersind etwas ähnlich. Es sind jedoch zwei verschiedene Arten von Geräten. Glasfaseradapter haben häufig unterschiedliche Schnittstellen an beiden Enden und werden hauptGlasfaser Anschlüsse. Darüber hinaus enthalten einige Glasfaseradapter einen optischen Dämpfer im Stecker, der die empfangene Leistung des Geräts reduzieren kann, wenn die Getriebeleistung zu hoch ist, wodurch die Wahrscheinlichkeit von Ausrüstungsburnout verringert wird.
2.3 Netzwerk -Patch -Panels:
Ähnlich wie bei der Schnittstelle von Faser -Patch -Panels können Netzwerk -Patch -Panels auch durch Schnittstellentypen wie Cat5e -Netzwerk -Patch -Panels, Cat6 -Nework -Patch -Panels, Cat6a -NewTork -Patch -Panels usw. kategorisiert werden. Zusätzlich gibt es nur eine Ethernet -Schnittstelle zwischen RJ45 -Schnittstellen. Sie können Ethernet -Kabel schnell anschließenRJ45 -SteckverbinderAuf der Vorderseite des Netzwerk -Patch -FeldNetzwerkkabel.
In unseren täglichen Interaktionen stoßen wir häufig auf diese Arten von RJ45 -Patch -Panels: integrierte Patch -Panels, modulare Patch -Panels und Eckflächen -Panels. Also, welches solltest du kaufen? Im Folgenden werde ich jede dieser Patch -Panels vorstellen.
2.3.1 Integriertes Patch -Panel:
Ein integriertes Patch -Panel bedeutet, dass alle sechs Ports ein Panel teilen. Alle Ports sind festgelegt und können nicht entfernt werden. Dies ist ein Mainstream -Produkt auf dem Markt.
Vorteile dieses Patch -Panels: Es ist bereit zu verwenden und erfordert keine Demontage. Zusätzlich ist es relativ kostengünstig.
Nachteile dieses Patch -Panels: (1) Die PCB -Karte dieses Patch -Panels ist breiter und erfordert eine längere Kabelvorbereitung. Der knallende Übersprechen (nächster) ist fast 1 dB niedriger als der von modularen Patch-Panels. (2) Dieses Patch -Panel kann nicht ersetzt werden. Wenn ein Port dieses Patch -Panels beschädigt ist, können Sie nur einen redundanten Anschluss für die Wiederverdrahtung finden. Wenn es keine redundanten Ports gibt, müssen Sie ein neues Patch -Panel kaufen.

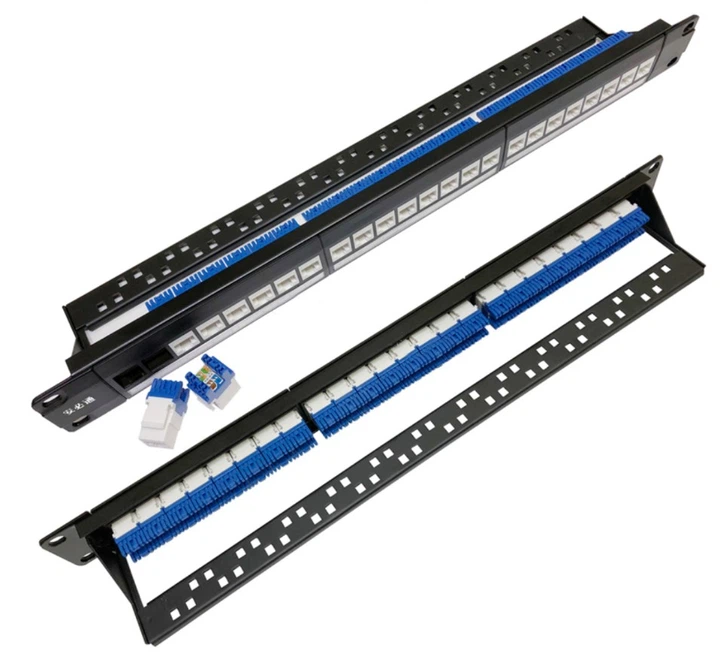

2.3.2 Modular Patch Panel:
Ein modulares Patch -Panel besteht ausRJ45 -Moduleund ein Patch -Panel -Rahmen. Dies ist auch eines der beliebten Produkte auf dem Markt.
Vorteile dieses Patch -Panels: (1) Dieses Patch -Panel nimmt modulares Design an, das den Anforderungen des Modulars entsprichtStrukturierte Verkabelung. (2) Im Falle eines Hafenfehlers können Sie ein Modulprodukt aus demselben Hersteller zum Austausch auswählen. Die Kosten für Wartung und Austausch sind gering. (3) Die PCB-Platine der modularen Patch-Panels ist enger und erfordert eine kürzere Kabelvorbereitung und verfügt über einen besseren Cros-Stalk-Vorsprung (nächstes). (4) Mehrere verschiedene strukturierte Verkabelungssystemmodule können in ein Patch -Panel integriert werden: Zum Beispiel,Cat5e, Cat6, UndCat6a Jack Modulekann zusammen verwendet werden und Kupfermodule können in Glasfaserkoppler integriert werden.
Nachteile dieses Patch -Panels: Die Modul -Leiterplatte dieses Patch -Panels ist eng. Die Verkabelung erfordert normalerweise das Entfernen des Moduls, die Verkabelung und dann wieder ein. Daher bevorzugen einige Bauarbeiter es nicht.
2.3.3 Eck Patch Panel:
Ein Eckpflasterteil unterteilt das Patch -Panel in zwei Enden, die zu einem bestimmten Winkel gebeugt werden können (normalerweise einen maximalen Winkel von 120 Grad).
Vorteile dieses Patch -Panels: Dieses Patch -Panel dient außerdem als Kabelverwaltungswerkzeug, wodurch zusätzliche horizontale Kabelmanager erforderlich sind. Mit einem Patch -Panel kann 1U Schrankraum speichern. Es kann Platz in der Schrankhöhe sparen;
Nachteile dieses Patch -Panels: Dieses Patch -Panel hat Anforderungen an die Schranktiefe. Es erfordert im Allgemeinen ein Schrank mit einer Tiefe von mindestens 800 mm.

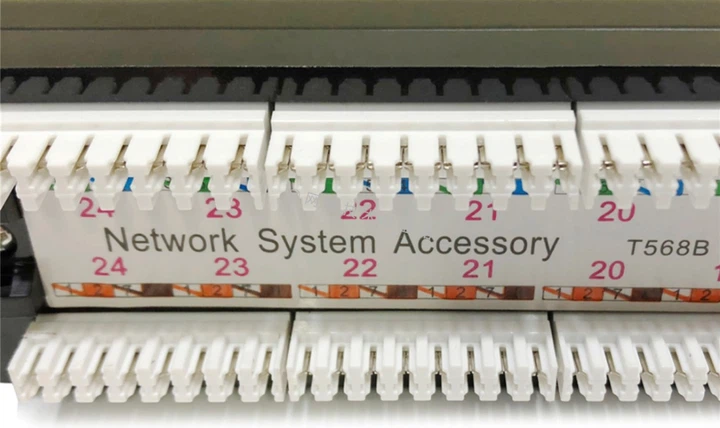

Auf der Rückseite des Netzwerk-Patch-FeldEthernet -KabelUm niedergeschlagen und anschließend an RJ45 -Netzwerkkabel in der Vorderseite für die schnelle Netzwerkbereitstellung verbunden zu werden.
Natürlich gibt es auch Netzwerk -Patch -Panels, in denen sowohl die Vorder- als auch die hinteren Panels RJ45 -Schnittstellen sind, die eine schnelle Verbindung von zwei Netzwerkkabeln ermöglichen.
2.4 Patch -Panels vs. Switches, welches sollte ich wählen?
Obwohl sowohl Netzwerk -Patch -Panels als auch Schalter eine große Anzahl von RJ45 -Schnittstellen liefern und ein ähnliches Aussehen haben, sind sie in der Tat völlig unterschiedliche Geräte. Netzwerk-Patch-Panels bieten lediglich eine Möglichkeit, Ethernet-Kabel schnell zu verbinden, sodass Sie während der Netzwerkinstallation zusätzliche Linien vorbauen können, um schnelle Schnittstellen für spätere Ethernet-Verbindungen bereitzustellen. Netzwerkadministratoren müssen die Netzwerkkabel nur in die anschließenRJ45 -SteckerAuf der Frontplatte des Netzwerkspatplatts.
Andererseits werden Schalter für die Erweiterung von Netzwerkverbindungen verwendet. Wenn beispielsweise nur ein Netzwerkkabel vorhanden ist, aber mehrere Klemmen gleichzeitig angeschlossen werden müssen. Darüber hinaus verfügen Switches über viele erweiterte Funktionen, wie z. B. Teilen von VLANs, um Broadcast -Domänen zu reduzieren und den Netzwerkzugriff durch die Konfiguration anderer Zugriffskontrollfunktionen zu steuern.
Obwohl Switches die Anzahl der Verbindungen erweitern können, verringert das Teilen eines einzelnen Netzwerkkabels zwischen mehreren Geräten die verfügbare Bandbreite für jedes Gerät. Bei hohen Bandbreitenanforderungen macht dies offensichtlich keinen Sinn.
2.5 Vor- und Nachteile von Netzwerk -Patch -Panels
Ein Vorteil:
Einfache Konfiguration und Fehlerbehebung von Netzwerkproblemen.
Netzwerk -Patch -Panels benötigen keine zusätzliche Konfiguration. Reservieren Sie einfach zusätzliche Kabel während der Verkabelung. Wenn spätere Netzwerkprobleme später auftreten, können Sie die problematische Geräte schnell identifizieren, indem Sie es trennen oder ersetzen.
Flexibilität.
Wenn Sie Geräte im Netzwerk hinzufügen oder ersetzen müssen, können Sie dies schnell mit Netzwerk -Patch -Panels tun. Es wird jedoch empfohlen, die Kabel zwischen dem Patch -Panel und den Terminalgeräten zu organisieren, um das Verwicklungskabel zu vermeiden.
Kosteneinsparungen.
In großen und mittelgroßen Netzwerken kann die Anwendung von Netzwerk-Patch-Panels die Kosten für den Austausch fehlerhafter Kabel senken. Wenn beispielsweise ein Netzwerkkabel aufgrund eines Fehlers ersetzt werden muss, müssen Sie möglicherweise das gesamte Kabel ersetzen. Mithilfe von Netzwerk -Patch -Panels müssen Sie jedoch möglicherweise nur das Kabel vom Patch -Panel auf das Terminal ersetzen, wodurch die Kosten für die Kabelverwendung erheblich gesenkt werden.
Energieeffizienz.
Netzwerk -Patch -Panels sind passive Geräte, was bedeutet, dass sie nur eine Installation benötigen und keine zusätzlichen Stromeingänge benötigen. Dies senkt ihre Betriebskosten erheblich.
Einfache Verbindungskennzeichnung.
Netzwerk -Patch -Panels verfügen über viele leere Etiketten auf der Vorderseite, sodass Sie die Verbindungspositionen für jede Schnittstelle markieren können, wodurch das zukünftige Management erleichtert wird.
B Nachteile:
Begrenzte Skalierbarkeit.
Sobald das Rückgrat des Netzwerk -Patch -Panels bereitgestellt ist, wird es schwierig, neue Kabel hinzuzufügen. Bei der Bereitstellung von Newtork -Patch -Panels ist es daher ratsam, ausreichende Rückgrat -Kabel zu reservieren.
Enger Nutzungsumfang.
Da Switches die Anzahl der Verbindungen erweitern können, bieten Netzwerk -Patch -Panels keine Vorteile in Szenarien mit niedriger Bandbreite wie Heimnetzwerken.
