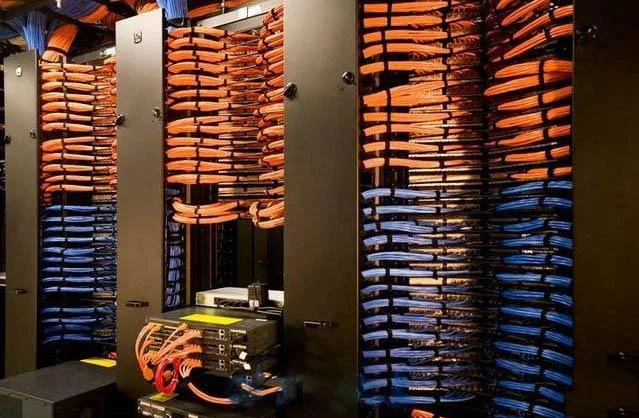

Die detaillierteste Methode zur Verkabelung von Rechenzentren
May 13, 2023
Eine Nachricht hinterlassen
Aufgrund von Personaländerungen und Netzwerkanpassungen bei der täglichen Arbeit können unsere Serverschränke im Laufe der Zeit extrem unordentlich werden. Das Platzieren von Geräten, Routing -Stromkabeln und Verwaltung von Netzwerk- und Kommunikationskabeln in den Schränken kann eine herausfordernde Aufgabe sein. Es erhöht die Schwierigkeit des Managements und kann auch die Netzwerkqualität beeinflussen. Wie können wir das organisieren?Serverschränkesie ordentlich machen?
1. Aktuelle Situation des Serverraums
Dieses Projekt konzentriert sich auf die chaotische Verkabelung im Rechenzentrum eines bestimmten Tumorkrankenhauses, in dem die Geräte überall vorübergehend gestapelt sind, wodurch sich die normalen Geschäftsabläufe stark auswirken und es schwierig machen, eine regelmäßige Wartung durchzuführen. Ziel ist es, die Verkabelung zu korrigieren, um einen ordentlichen und visuell ansprechenden Serverraum zu erreichen, der leicht zu warten ist.
Das Folgende ist der aktuelle Status des Serverraums:
Chaotische Verkabelung
Gefällt dir diese Art von Verkabelung?
Jeder, der in einer solchen Umgebung arbeiten kann, ist wirklich unglaublich.
Wie zu sehen ist, ist es in der Tat unordentlich und es ist kein Wunder, dass es Netzwerkprobleme gibt. Wie können wir also Verkabelung machen?
2. Prinzipien der Organisation der Schränke
Um die Netzwerkkabel zu organisieren, sollten die folgenden Prinzipien basierend auf der Netzwerktopologie und der vorhandenen Geräte befolgt werden:
Stromkabel und Netzwerkkabel sollten so weit wie möglich getrennt werden.
Stellen Sie die Ausrüstung angemessen auf, um Kompression, übermäßige Höhe oder unmittelbare Nähe zueinander zu vermeiden.
Wenn im Kabinett zu viele Geräte enthalten sind, sollten sie zur Identifizierung nummeriert werden.
Geben Sie die Quelle jedes Kabels an der entsprechenden Position an.
Verwenden Sie verschiedene Identifikationsmethoden für verschiedene Arten von Verbindungen, z. B. allgemeine Netzwerkkabel, Crossover -Kabel und dedizierte Linien.
Ordnen Sie die Netzwerkkabel eher auf Zimmernummern als auf Einzelpersonen an.
Zusammenfassend ist der Schlüssel, ein klares Layout, eine organisierte Kabelsequenzierung, eine klare Kennzeichnung und eine einfache Wartung zu haben. Besonders wichtig ist die ordnungsgemäße Verwendung von Etiketten.
3. Schritte der Kabinettorganisation
3.1 Vorbereitungen
Benachrichtigen Sie zunächst die Benutzer, Kabelkennzeichnung und Schrankorganisation durchzuführen, ohne sich auf ihre normale Arbeit auszuruhen.
Erstellen Sie dann basierend auf der Netzwerktopologie, der vorhandenen Geräte, der Benutzermenge, der Benutzergruppierung und anderer Faktoren Diagramme der Kabelrouting und der Ausrüstungspositionierung innerhalb des Schranks.
Als nächstes bereiten Sie die erforderlichen Materialien vor:
EthernetPatchkabel, Glasfaser -Patch -Kabel, Stromkabel, Etikettenpapier, Markerstift und Kunststoff -Reißverschlussbindungen.
3.2 organisieren das Schrank
3.2.1 Schrankinstallation:
Wir müssen die folgenden drei Aufgaben ausführen:
Verwenden Sie zunächst die mit dem Schrank versehenen Schrauben und Muttern, um die Befestigungsklammern fest zu sichern.
Zweitens neigen Sie den Schrank und installieren Sie die beweglichen Räder.
Drittens, passen Sie und fügen Sie Partitionen an den Montagehalterungen gemäß den Positionen der Ausrüstung ein.
3.2.2 Kabelorganisation:
Gruppieren Sie die Netzwerkkabel, wobei die Anzahl der Gruppen normalerweise kleiner oder gleich der Anzahl der Kabelmanagementplatten am hinteren Teil des Schranks ist. Bündeln Sie alle Stromkabel der Geräte zusammen und setzen Sie ihre Stecker durch das Kabelzugangsloch hinten ein. Geben Sie sie dann mit separaten Kabelmanagementplatten auf ihre jeweiligen Geräte.
3.2.3 Sicherung der Ausrüstung:
Passen Sie die Partitionen innerhalb des Kabinetts an eine geeignete Position an, sodass der Administrator den Betriebsstatus aller Geräte sehen kann, ohne die Schranktür zu öffnen. Fügen Sie auch Partitionen anhand der Anzahl und Größe der Geräte angemessen hinzu. Lassen Sie einige Lücken zwischen den Partitionen. Legen Sie alle gebrauchten Schalter und Router in den Kabinett gemäß dem vorgezogenen Diagramm.
3.2.4 Kennzeichnung derNetzwerkkabel:
Nach dem Anschließen aller Netzwerkkabel müssen jedes Kabel beschriften. Fügen Sie vorbereitete Beschriftungen direkt an die Kabel hinzu und schreiben Sie relevante Informationen (normalerweise die Zimmernummer oder den Zweck) mit einem Stift. Die Kennzeichnung sollte klar und leicht zu verstehen sein. Differenzieren Sie Crossover -Kabel von regulären Kabeln, indem Sie Instant -Etiketten verschiedener Farben verwenden. Wenn es zu viele Geräte gibt, klassifizieren und nummerieren Sie sie und kennzeichnen Sie jedes Gerät entsprechend.
3.3 postorganisatorische Arbeit
3.3.1 Netzwerktests:
Nach der Bestätigung, dass alles in Ordnung ist, führen Sie die Ausrüstung und führen Sie Netzwerkkonnektivitätstests durch, um den normalen Betrieb der Benutzer sicherzustellen. Dies ist der wichtigste Schritt.
3.3.2 Dokument -Updates:
Aktualisieren Sie die Dokumentation für die Kabinettsorganisation. Zeichnen Sie die Ausrüstungslayout- und Kabelverbindungsdiagramme neu. Geben Sie Gerätenummern und Kabelbezeichnungen in die Diagramme zur Referenz während der Wartung ein. Es ist vorzuziehen, Benutzernamen in die Diagramme aufzunehmen und das Datum und die für die Kabelverwaltung verantwortliche Person anzugeben.
4. Techniken für Schrankkabelmanagementtechniken
Ein wichtiger Aspekt der Schrankorganisation ist das Kabinermanagement des Kabinetts, und es gibt drei gängige Kabelmanagementtechniken:
4.1 Layout im Wasserfallstil
Dies ist ein relativ altmodischer Layoutstil, der manchmal noch zu sehen ist. Es nimmt das künstlerische Bild von "Wasserfall in Blume und Fruit Mountain" an, bei dem das verdrehte Kabelpaar direkt von den Patch -Panel -Modulen hinunter hängt. Wenn es ordentlich verteilt wird, erzeugt es einen schönen geschichteten Effekt (typischerweise 24-48 Paare pro Schicht).
Der Vorteil dieses Stils besteht darin, Arbeit im Kabelmanagement zu sparen, hat aber auch mehrere Nachteile. Zum Beispiel:
(1) Es ist einfach, das Layout bei der Installation von Netzwerkgeräten zu stören, und kann sogar zu Schwierigkeiten bei der ordnungsgemäßen Installation der Netzwerkgeräte führen.
(2) Das Gewicht jedes verdrehten Paarkabels wird zu einer Spannung, wodurch die Kraft auf der Rückseite des Moduls ausgeübt wird. Wenn das verdrehte Kabelpaar nicht vor dem Terminierungspunkt gebündelt ist, kann diese Spannung das Modul nach Monaten oder Jahren schließlich von den Kabeln trennen, was zu einem Kabelbruch führt.
(3) Wenn ein Modul im Patch-Panel erneut terminiert werden muss, kann das Wartungspersonal nur innerhalb des "Wasserfalls" arbeiten und manchmal Dutzende von verdrehten Paarkabeln verarbeiten. Aufgrund des Mangels an Lichtquellen aus beiden Richtungen kann es außerdem schwierig sein, während der Kündigung klar zu erkennen.
4.2 Umkehrkabelverwaltung
Umgekehrte Kabelverwaltung beinhaltet die Organisation der Kabel im Schrank nach Abschluss der Beendigung der Patch -Panel -Module und der Übergabe der Testphase. Die Methode besteht darin, die Kabel von den Modulen nach außen des Schranks zu leiten und gleichzeitig die Kabel innerhalb der Kabelschale zu verwalten.
Der Vorteil dieses Ansatzes besteht darin, dass die Kabelverwaltung nach dem Testen durchgeführt wird, sodass die Kabelmanagement nicht wiederholt werden muss, wenn ein bestimmtes Twisted -Paar -Kabel den Test ausfällt. Der Nachteil ist jedoch, dass es aufgrund der festen Enden (eingehende und Patch -Panel) zwangsläufig viele unordentliche Kabel an einem bestimmten Ort innerhalb des Serverraums befinden, normalerweise am unteren Rand des Schranks.
Die Umkehrkabelverwaltung erfolgt im Allgemeinen manuell und stützt sich auf die visuelle Inspektion und das manuelle Handling.
Der Vorteil der Umkehrkabelmanagement besteht darin, dass die Tests abgeschlossen wurden, wodurch Bedenken hinsichtlich der Länge der Kabel hinter dem Kabinett beseitigt wurden. Der Nachteil ist jedoch, dass aufgrund der festen Enden der Kabel zwischen den Kabeln erhebliche Überquerung vorhanden ist. Das Erreichen einer ordentlichen Organisation ist eine große Herausforderung, und es wird immer einen Abschnitt von verdrehten Paarkabeln geben, die zwischen den festen Enden verstreut sind und sich häufig unter dem erhöhten Boden (für eingehende Kabel) oder über der Decke (für ausgehende Kabel) befinden.
4.3 Kabelverwaltung vorwärts
Vorwärtskabelverwaltung umfasst die Organisation der Kabel vor der Beendigung im Patch -Panel. Es startet vom Einstiegspunkt des Serverraums und organisiert systematisch den Abschnitt Kabel, bis er die Module im Patch -Feld erreicht hat. Beendigung und Test werden nach der Kabelverwaltung durchgeführt.
Ziel der Vorwärtskabelverwaltung ist es, Bündel horizontaler verdrehter Paarkabel aus dem Einstiegspunkt des Serverraums (oder des Netzwerkbereichs) in die Patch -Panel -Schränke zu erstellen. Jedes Bundle entspricht einem 16/24/32/48- Port Patch -Feld. Alle Kabel in jedem Bündel sind parallel (das durch parallel verdrehte Paare über kurze Entfernungen erzeugte Überflüsse beeinflussen die Gesamtleistung nicht, da die meisten verdrehten Paarkabel in die Kabelschale oder -kabelle gelegt werden und dieser Teil lose gelegt und nicht parallel ist). Sobald alles verifiziert ist, wird jedes Bündel auf einem Kabelblech hinter dem Modul fixiert oder in die Modul -Slots im Patch -Feld eingefügt.
Der Vorteil der Forward -Kabelverwaltung besteht darin, dass die Kabel im Serverraum an jedem Punkt ordentlich organisiert sind und das Kabelübergang vermeiden. Der Nachteil besteht jedoch darin, dass bei fehlgeschlagenen Tests die Kabelverwaltung wiederholt werden müssen, wenn die Kabel während des Routings beschädigt werden. Daher besteht die Voraussetzung für das Vorwärtskabelmanagement darin, ausreichend Vertrauen in die Qualität der Kabel und das Routing zu haben.
5. Schritte Kabelverwaltung
5.1 Messen Sie zunächst die Länge der benötigten Kabel.
Berechnen Sie die festgelegte Position des Verteilungsrahmens und Berücksichtigung von Faktoren wie dem Abstand von außen zum Kabinett die Länge der für die Installation und Organisation des Verteilungsrahmens im Schrank erforderlichen Netzwerkkabel. Es ist wichtig sicherzustellen, dass die im Kabinett platzierten Kabel nicht übermäßig lang sind, da dies zu einem unansehnlichen Erscheinungsbild führen und das Kabelmanagement schwieriger macht, was eine ständige Anpassung erfordert, um eine ordentliche und organisierte Anordnung zu erzielen.
Überlegen Sie als nächstes, wie die Kabel entweder von oben oder unten in den Kabinett betreten werden, wodurch Biege oder Überschreiten von Hindernissen so weit wie möglich vermieden wird. Wenn es machbar ist, sollten die Kabel entlang des Schranks laufen, um sicherzustellen, dass der Pfad die Installation von Netzwerkgeräten nicht behindert. Dies erfordert, dass das betroffene Personal eine gewisse Voraussicht hat.
5.2 die überschüssige Länge trimmen.
Basierend auf den im ersten Schritt erhaltenen Messungen trimmen Sie die Kabel entsprechend. Entfernen Sie überschüssige Länge und behalten Sie die Konsistenz bei, um zu vermeiden, dass die Ästhetik beeinflusst wird. Es ist ratsam, eine bestimmte Menge an Redundanz zu hinterlassen, vorzugsweise etwa zehn bis fünfzehn Zentimeter, einschließlich der Länge, die für das Anbringen des Verteilungsrahmens erforderlich ist. Zu diesem Zeitpunkt sollten die Kabel noch nicht in den Kabinett eingefügt werden, da dies den Kabelmanagementprozess komplizieren würde.
5.3 Kabelverwaltung starten.
Befestigen Sie zunächst den exponierten Teil der Kabel in der Nähe der Kabelenden mit Reißverschlüssen. Nachdem Sie die meisten Netzwerkkabel sichern, beginnen Sie mit einem Patch -Panel zu organisieren. Das Patch -Feld sollte verwendet werden, um jedes Kabel von der Rückseite des Panels eins nacheinander zu fädeln und benachbarte Kabelpaare mit Reißverschlüssen zu sichern. Jedes Paar Reißverschlüsse sollte leicht versetzt sein, wodurch übermäßige Bündelung von Seite an Seite vermieden und zwischen ihnen einen gewissen Abstand aufrechterhalten wird. Sobald die angrenzenden Paare gesichert sind, bündeln Sie sechs Kabel zusammen. Es wird empfohlen, die Kabel jedes halbe Meter neu zu organisieren, um sicherzustellen, dass sie ordentlich gebündelt sind. Es sollte darauf geachtet werden, zufälliges Bündelung zu vermeiden, das ein unordentliches Erscheinungsbild verleihen kann.
5.4 Bündeln weiter.
Bewegen Sie sich kontinuierlich das Kabelverwaltungsfeld hinunter und sichern Sie es mit Reißverschlüssen am Hintern (ein Reißverschluss pro halbes Meter). Der letzte Satz von sechs gebündelten Kabeln sollte ungefähr einen Meter von den Kabelenden entfernt positioniert werden. Sichern Sie nach der Bündelung weiterhin benachbarte Paare nacheinander, wobei jedes nachfolgende Paar jedes halbe Meter wieder befestigt ist. Dies erleichtert den nächsten Schritt bei der Installation der Kabelständer.
5.5 Die Kabelständer installieren.
Jetzt ist es Zeit, die Kabelständer zu installieren. Nach Abschluss der vorherigen Schritte sollten die Kabel gut organisiert werden. Platzieren Sie die Kabel außerhalb des Kabinetts auf eine Workbench, und ein Team von drei Personen kann damit beginnen, die Kabel zu beenden. Nach den vorgegebenen Positionen wird der Terminierungsprozess weniger anfällig für Fehler. Die spezifischen Details des Terminierungsprozesses gehen über den Rahmen dieser Übersetzung hinaus.
5.6 Testen Sie die gekündigten Kabelregale.
Testen Sie die Konnektivität der gekündigten Kabelregale. Wenn der Test erfolgreich ist, fahren Sie mit der Installation in den Kabinett fort. Wenn Punkte den Test nicht bestehen, untersuchen Sie die Kabelverbindungen und die Verdrahtungsreihenfolge sorgfältig. Bemühen Sie sich, sicherzustellen, dass alle Punkte den Test bestehen. Sobald alle Module erfolgreich beendet und getestet wurden, setzen Sie sie mit der Installation in den Kabinett fort. Binden Sie nach der Installation die Netzwerkkabel nach dem ursprünglichen Plan, um eine ordentliche und ästhetisch ansprechende Anordnung zu gewährleisten. Halten Sie eine Aufzeichnung der Konnektivität jedes Punktes auf, und im Protokoll sollten anhaltende Fehler festgestellt werden.
