Was sind Katze 6 Kabel?

Weißt du wirklich, was ein CAT6 -Kabel ist? Katze 6 Kabel oder Cat6Verdrehte Paarkabelwerden in ungeschütztes verdrehtes Paar (6E) und abgeschirmtes verdrehtes Paar (6EA) unterteilt. Der Kern der Katze 6 -Kabel besteht aus bloßen Kupferleiter von 23AWG oder 24AWG.



Der CAT 6 Cable (UTP) -Kabelstandard wird der ultimative Standard für zukünftige UTP-Verkabelung sein. Bei der Auswahl von Produkten mit höherer Leistung für Benutzer sollte er auch den Anforderungen der Organisationen von Netzwerkanwendungsstandards erfüllen. Es wird hauptsächlich für 100- Megabit, Gigabit, 10- Gigabit und 100- Gigabit -Ethernet -Technologien in mittleren bis großen Unternehmen verwendet. Die Spezifikationen in CAT 6 -Standards umfassen Medien, Verkabelungsentfernungen, Schnittstellentypen, Topologiestruktur, Installationspraktiken, Kanalleistung und die Leistungsanforderungen für Kabel und die Verbindung von Hardware.



CAT 6 -Standards geben die höchste Leistung an, dieKupferkabelSysteme sollten bereitstellen, die Verwendung von UTP- oder STP -Kabeln und Anschlusstypen zu ermöglichen. Das gesamte System, einschließlich Anwendungen und Schnittstellentypen, muss rückwärts kompatibel sein, was bedeutet, dass Anwendungen, die auf CAT 3 oder 5 Systemen ausgeführt werdenModulare Jacks. Wie bei CAT 5 -Standards übernehmen auch die Kabellandards von CAT 6 eine Sterntopologie, wobei die Abstandsanforderungen an die Länge der Grundverbindung (permanente Verbindung) 90 Meter nicht überschreiten darf und die Kanallänge nicht 100 Meter überschreiten darf.



Katze 6 Kabel und Systeme sollten einen Frequenzbereich von 1 ~ 250 MHz haben. Das Kabelsystem, die Hardwares, die Grundverbindungen und die Kanäle an allen Frequenzpunkten sind erforderlich, um die folgenden Parameter zu testen:



□ Dämpfung



□ Renditeverlust



□ Verzögerung/Schräg



□ Nah-End-Übersprechen (nächstes)



□ Powersum Nahe-End-Übersprechen (Powersum als nächstes)



□ Gleicher Ebene ferner Übersprechen (Elfext)



□ Powersum Equal Level Fellend-Übersprechen (Powersum-Elfext)



□ Bilanz (LCL, LCTL)



□ Andere



Darüber hinaus sollte die Testumgebung unter schlimmsten Szenarien festgelegt werden, wodurch sowohl Produkte als auch Systeme getestet werden, um die Verwendbarkeit der Testergebnisse zu gewährleisten. Die bereitgestellten Testergebnisse sollten auch die Worst-Case-Werte und nicht die Durchschnittswerte darstellen.



Gleichzeitig ist CAT 6 eine umfassende Spezifikation und kann in den folgenden Bereichen Unterstützung erhalten:



□ Labortestverfahren



□ Feldtestanforderungen



□ Installationspraktiken



□ Andere Überlegungen zur Flexibilität und Langlebigkeit



Das CAT 6 -Verkabelungssystem wurde basierend auf der Forschung aus T1A TR41 entwickelt. Der Zweck des Standards ist die Implementierung von Gigabit -Lösungen. Die Gigabit -Programme wurden ursprünglich basierend aufKatze 5 VerkabelungSysteme und die Verwendung von CAT 6 können die Kosten im Vergleich zum CAT 5E um die Hälfte senken. Die CAT 6 -Parametermargen können die Bedürfnisse von Gigabit -Schemata besser erfüllen.



Katze 6 verdrehte Paarkabel haben bestimmte Unterschiede in Bezug auf Aussehen und Struktur von CAT 5 oderKatze 5e verdrehtes PaarKabel. Sie kommen in zwei physikalischen Strukturen.

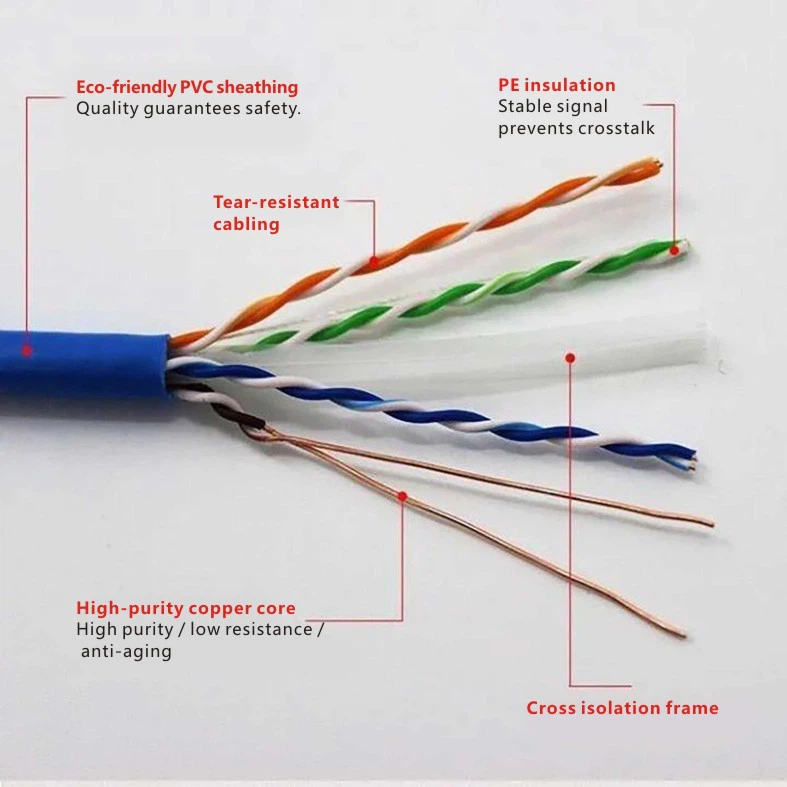

Nicht nur die physikalische Struktur derKatze 6 verdrehtes PaarKabel fügen ein isoliertes Kreuzskelett hinzu, das jedes Paar verdrehter Drähte in die vier Rillen des Kreuzeskeletts stellt, aber der Durchmesser des Kabels ist auch dicker. Das Querskelett in der Mitte des Kabels dreht sich mit sich ändernden Längen und sichert die vier Paare von verdrehten Drähten in die Rillen des Skeletts, wobei die relativen Positionen der vier Paare beibehalten und die Gleichgewichtseigenschaften des Kabels und die Überdämpfung des Übersprechens verbessert werden. Die physikalische Struktur mit dem isolierten Kreuzskelett für Katze 6 verdrehte Paarkabel ist in Abbildung 1 dargestellt.

Abbildung 1: Physikalische Struktur von CAT 6 Cross Skelett verdrehte Paare

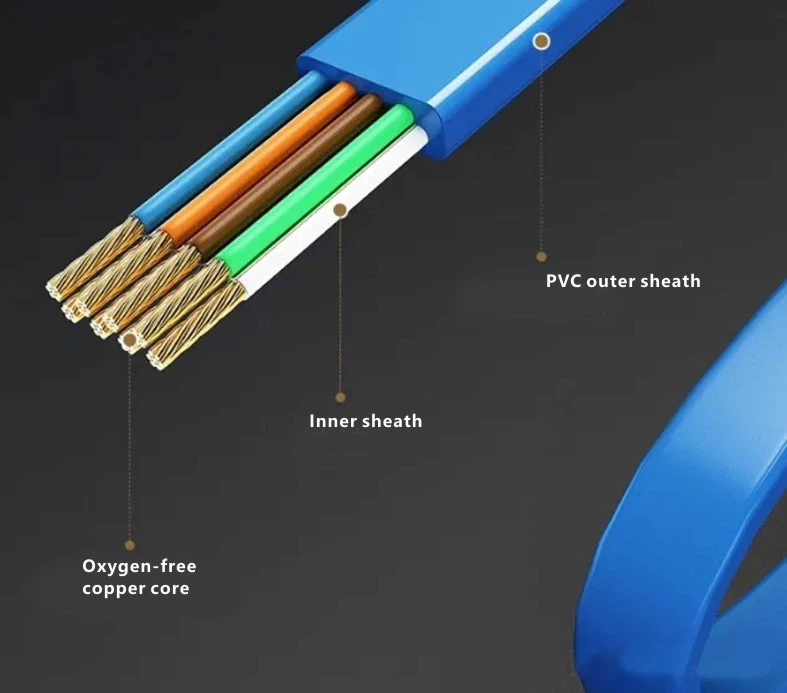

Die physikalische Struktur derflache Katze 6 verdrehtes Paar Kabelist in Abbildung 2 dargestellt.

Abbildung 2: Physikalische Struktur des Flachkatzes 6 verdrehtes Paar

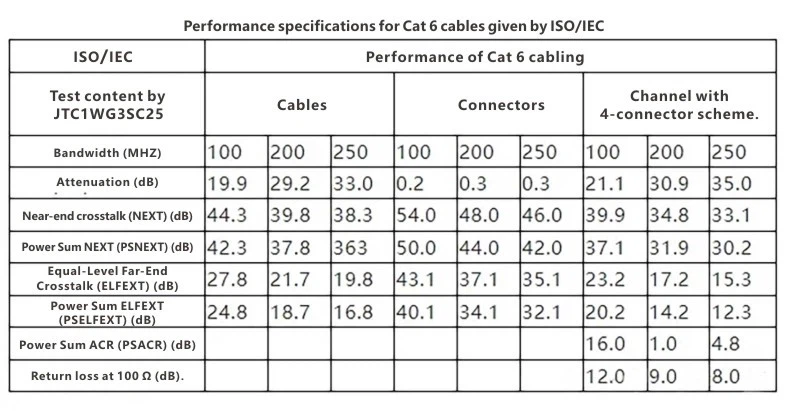

Die Leistungsindikatoren für CAT 6 -Verkabelungsprodukte, die durch ISO/IEC angegeben sind, sind in Tabelle 1 angezeigt.



Wichtige Probleme für die Verkabelungsstandards:



□ Bei 25 0 MHz müssen CAT 6 -Kanäle einen positiven (+ve) psacr -Wert (0..1DB) liefern.

□ CAT 6 -Kanäle enthalten Links mit 2, 3 oder 4 Fugenverbindungen.

□ Die definierten Frequenzwerte für CAT 6 -Kanäle, nicht Feldfrequenzwerte, betragen 250 MHz. Die Bandbreite wurde auf 250 MHz erhöht, um die vom IEEE802 -Komitee in neuen Verkabelungsstandards definierte Null -ACR -Wert zu erfüllen, wodurch die Frequenz um 25%erhöht wurde.

□ Leistungsparameter für Kabel und Komponenten müssen aus dem Kanalsystem neu berechnet werden.

□ CAT 6-Komponenten sollten die Verwendung der Verwendung verschiedener Herstellerprodukte in Kombination aufweisen.

□ CAT 6 -Komponenten sollten mit CAT 5 und verbesserten CAT 5 -Funktionen nach hinten kompatibel sein.



Die letzten beiden Punkte werden mehr Konkurrenz bringenSteckerHersteller. Das Problem der Schleifenverlust für CAT 6 -Systeme wurde jedoch nicht vollständig behoben, und die Leistungsindikatoren für Kabel und Anschlüsse erfordern eine weitere Verbesserung. Schleifenverlust ist ein sehr wichtiger Parameter der Systemleistung. Der in Anhang 5 von 568A (5E) vorgeschlagene UIA/TIA-Unterausschuss zur Einführung strengerer Stecker- und Kabelschleifenverlustniveaus, um die Einhaltung der systemdefinierten Anforderungen zu gewährleisten, und ebenso haben CAT 6-Systeme mehr Anforderungen als CAT 5E hinzugefügt.



CAT 6, 4- -Paar verdrehte Paar verwendet 23AWG feste klopfende Kupferleiter mit Ethylenpropylenfluorid als Isolationsmaterial und hat eine Übertragungsfrequenz von bis zu 350 MHz.



Die Leistungsindikatoren für das CAT 6, 4- Paar, 23AWGungeschütztes gedrehtes Paar Kabelsind in Tabelle 2 unten angezeigt.

Frequenz (MHz)	Nahe-End-Übersprechen (DB)	Dämpfung (DB)	ACR (DB)	Echoverlust (DB)	ELFEXT (DB)
1	84.0	1.6	82.4	24.5	77.7
4	70.8	3.3	67.3	25.5	65.1
8	65.8	4.2	61.6	25.9	58.9
10	63.7	5.3	61.4	26.1	57.3
16	61.5	6.7	53.8	26.2	53.7
20	58.5	7.5	51.0	28.2	52.2
25	58.0	8.6	49.4	29.0	50.2
31	56.0	9.7	46.3	27.9	49.1
63	52.8	143	38.5	25.9	48.3
100	51.2	18.5	32.7	23.7	40.3
155	47.5	22.9	24.6	21.2	39.4
200	49.5	26.7	22.6	20.1	36.5
250	44.8	29.7	15.1	19.1	33.0
300	42.8	32.6	10.2	18.2	30.7
350	40.4	35.8	7.6	17.2	23.6
