Rack Mount -Kabelverwaltung

Feb 11, 2025

Eine Nachricht hinterlassen

The server rack serves as the essential core element of the entire data center and intelligent system, housing all critical equipment.

Der Serverregal dient als wesentliches Kernelement des gesamtenRack Mount -Kabelverwaltung, Wohnungsbau aller kritischen Geräte. Daher ist es unerlässlich, standardisierte Verkabelung umzusetzen, Kabelverwaltung des Server -Rack -Racks,und Geräteinstallation, um eine optimale Leistung der Geräte zu gewährleisten, die Wartung zu vereinfachen und den einfachen Zugang zum einfachen Zugang zu erleichternServerregalInnenraum.

Server Rack Cable management is often a challenging task for many engineers

Die Kabelverwaltung des Rack -Mount -Kabels ist jedoch häufig eine herausfordernde Aufgabe für viele Ingenieure und Rack MountPatch -Panelssind jetzt der primäre Typ inRechenzentrumVerkleidekabel. Daher ist das Organisieren von Kabeln ein wesentlicher Bestandteil der Kabelverwaltung des Rack -Mount -Kabels. Richtig verwaltenServer -Racksist auch zu einem wichtigen Faktor für die Verbesserung der Wettbewerbsfähigkeit der Unternehmen geworden. Heute werden wir eine einfache Anleitung für die Regal -Mount -Kabelverwaltung in Serverregalen zusammenfassen.

I. Prinzipien vonRack Mount -Kabelverwaltung

OrganisierenNetzwerkkabelnach der Netzwerktopologie und der aktuellen Geräte -Setup.
Separate Stromkabel und Netzwerkkabel in der Regel.
Stellen Sie die Ausrüstung angemessen, um Überfüllung, übermäßige Höhe oder niedrige Platzierung und unmittelbare Nähe zwischen Geräten zu vermeiden.
Beschriften Sie Geräte mit Zahlen, wenn zu viele innerhalb der vorhanden sindNetzwerkschrank.
Markieren Sie klar die Quelle jedes Kabels an einer geeigneten Position.
Verwenden Sie unterschiedliche Identifikationsmethoden für verschiedene Kabeltypen (z. B. allgemeinNetzwerkkabeltypen, Crossover -Kabel, spezielle Linien).
ArrangierenNetzwerkkabelBasierend auf Zimmernummern und nicht auf Einzelpersonen.

Zusammenfassend:Ein klares Layout, organisierte Kabelsequenzierung, genaue Kennzeichnung und einfache Wartung.

Clearly mark the source of each cable at an appropriate position and use distinct identification methods for different types of cables

Ii. Schritte fürRack Mount -Kabelverwaltung

2.1. Vorbereitung

Informieren Sie die Benutzer im Voraus, um sicherzustellen, dass die Organisation der organisiert wirdServerregalstört ihre normale Arbeit nicht.
Zeichnen Sie ein Routing -Diagramm und ein Geräte -Layout anhand von Faktoren wie Netzwerktopologie, aktuellen Gerätebedingungen, Benutzern Anzahl und Benutzergruppen.
Erstellen Sie die erforderlichen Materialien:Netzwerk -Patch -Kabel, klebrige Notizen oder Klebstoffetiketten sowie verschiedene Größen von Plastik -Reißverschlüssen.

2.2. Organisieren des Serverregals

(1) Installieren des Serverregals:

Führen Sie die folgenden Schritte aus:

Verwenden Sie mit dem Server -Rack mit Schrauben und Muttern, um den Rahmen fest zu sichern.
Neigen Sie den Serverregal und installieren Sie die beweglichen Räder.
Passen Sie die Klammern gemäß den Anforderungen an die Ausrüstung an oder fügen Sie Klammern auf den Rahmen hinzu.

(2) Kabel anordnen:

GruppeNetzwerkkabel; Typischerweise sind Gruppen weniger als oder gleich der Anzahl vonKabelmanagerIm hinteren Teil des Serverregals. Bündeln Sie alle Gerätekabel zusammen und setzen Sie Stecker durch Zugangslöcher in der Rückseite in ihre jeweiligen Geräte über einen festgelegten Gerät einKabelmanager.

(3) Ausrüstung sichern:

Passen Sie die Klammern im Server -Rack an, damit Administratoren den Geräteoperation beobachten können, ohne Server -Rack -Türen zu öffnen. Fügen Sie die Klammern nach Bedarf basierend auf der Größe und Menge der Geräte hinzu, während Sie angemessene Lücken zwischen Klammern für Luftstrom und Zugänglichkeit hinterlassen. Platzieren Sie alle Schalter und Routing-Geräte gemäß den vorgezogenen Diagrammen.

(4) Kennzeichnung von Netzwerkkabeln:

Einmal alleNetzwerkkabelsind miteinander verbunden, kennzeichnen Sie sie mit vorbereiteten Klebstoffetiketten, indem Sie sie um jedes Kabel umwickeln und mit einem Stift markieren (normalerweise die Zulassungsnummern oder deren beabsichtigte Zweck). Etiketten müssen einfach und leicht zu verstehen sein. Verwenden Sie verschiedene farbige Etiketten für Crossover -Kabel, um sie von normalen zu unterscheiden. Wenn es viele Geräte gibt, kategorisieren Sie sie systematisch mit nummerierten Beschriftungen.

Use different colored labels for crossover cables to distinguish them from regular ones. If there are many devices, categorize them systematically with numbered labels.

Ⅲ. Techniken inRack Mount -Kabelverwaltung

Vor der Installation von Kabeln sollte jeder mit seiner Ausgangspunkt- und Informationspunktnummer gekennzeichnet werden. Im Inneren des Rechenzentrums müssen die Kabel über den Einstiegspunkt des Raums zu ihrer Kündigung in einem Patch -Panel ordentlich geleitet werdenKeystone -Modul. Flexible Befestigungselemente oder Kabelbindungen sollten verwendet werden, um eine horizontale und vertikale Ausrichtung sicherzustellen, ohne sich gegenseitig zu überqueren. Diese Anordnung erfüllt nicht nur die Verkabelungsanforderungen der elektronischen Geräte, sondern stellt auch sicher, dass jede Ecke bei der Aufrechterhaltung der Ausrichtung ordnungsgemäß mit einem angemessenen Biegeradius gesichert ist. Alle Kabel, die in einen Server -Rack eingeben, müssen festgelegte Einstiegspunkte entweder oben oder unten im Serverregal durchlaufen. In ähnlicher Weise müssen Kabel für die Cross-Rack-Verkabelung auch diese oberen oder unteren Einstiegspunkte verwenden.

Flexible fasteners or cable ties should be used to ensure horizontal and vertical alignment without crossing over one another. This arrangement not only meets electronic device wiring requirements but also ensures that every corner is properly secured with an appropriate bending radius while maintaining alignment.

Kabel, die über Kabelschalen von oben oder unten in einen Serverregal eingeben, müssen reibungslos geleitet werden, ohne Pfade zu überqueren. Sie sollten in die Leitung geführt werdenPatch -PanelsAuf beiden Seiten auf der Rückseite des Serverregals - entweder nach oben oder nach unten nach unten. In jeder Ebene von Patch -Panels in einem Serverregal sollten Kabel einer einheitlichen Anordnung mit allen Bündelungsvorgängen in einer einzelnen Ebene folgen.

All cables entering a cabinet must pass through designated entry points at either the top or bottom of the server cabinet. Similarly, for cross-cabinet cabling, cables must also use these top or bottom entry points.

3.1 Tools, die vor dem Start erforderlich sind

Wesentliche Werkzeuge umfassenNetzwerkkabel -Organisatoren, Clips, Krawatten, Etiketten, Kabelbeendigungstools und ein maßgeschneidertes Kabelverwaltungsdiagramm, in dem alle Geräte-Installationsorte und Kabeleintragspunkte innerhalb des Server-Racks beschrieben werden. Dieses Diagramm stellt sicher, dass Kabel bei der Eingabe des Server-Racks systematisch gemäß vorgeplanten Positionen gebündelt werden können.

3.2 Kabeleintrittsverfahren

Nachdem die Kabel den Serverregal eingeben nach:

Bezogen aufPatch -Paneloder Schalten Sie die Platzierung innerhalb des Serverregals und strecken Sie nach unten von den obersten Patch -Panels nach unten.
Positionieren Sie die Kabel für jedes Patch -Feld mit einem Kabelorganisator.
Fahren Sie jedes Kabel nacheinander durch einen Organizer -Steckplatz; Bündeln Sie sie alle 20 cm und befestigen Sie sie auf Kabelbindungen im Serverregal.
Während des Bündelns eine konsequente Positionierung aufrechterhalten; Vermeiden Sie es, Kabel von den äußeren Schichten nach innen zu verschieben.
Stellen Sie sicher, dass Krawatten weder zu locker sind (wechseln) noch zu eng (schädliche Kabel).

3.3 Überschusskabel trimmen

Wenn Bündel Montagehalterungen hinter Patch -Panels erreichen:

Bündel auf Klammern befestigen.
Paar benachbarte Kabel an ihren Wurzeln basierend auf Verbindungsreihenfolge.
Messen Sie die einzelnen Kabellängen gemäß den festgelegten Routingpfaden (die eine Beendungslänge ermöglichen).
Überschusslängen trimmen; Führen Sie neue Beschriftungen nach dem Trimmen auf gebogene Abschnitte an und gewährleisten gleichzeitig die konsistente Höhe und Ausrichtung über Etiketten hinweg.

affix new labels post-trimming onto bent sections while ensuring consistent height and orientation across labels.

3.4 Beendigung und Test

Beenden Sie geschnittene Kabel sorgfältig in Patch -Panels:

Verwenden Sie Präzision, wenn Sie Module abnehmen, um unsachgemäße Verbindungen zu vermeiden.
Wenn beim Stanzen erfolglose Abschlüsse auftreten, verhindern Sie vorsichtig, um wiederholtes Strip- oder Schadendrähte zu verhindern.

Nach Abschluss der Kündigungen:

Testen Sie alle Netzwerkpunkte einzeln, um die ordnungsgemäße Kommunikation an jedem Ort zu bestätigen.

Ⅳ. Funktionen und Verwendung von Patch -Panels inRack Mount -Kabelverwaltung

Patch -Panelssind Schlüsselkomponenten strukturierter Verkabelungssysteme, die die vertikale Rückgrat -Verkabelung mit horizontalen Verkabelungssubsystemen während der Verknüpfung verbindenNetzwerkkabelmit Geräten wie Schalter.

Ohne Patch -Panels:
Durch direkte Anschließen von Front-End-Informationspunkten an Switches können unorganisierte Setups zu Fehlern wie Portschäden aufgrund wiederholter Insertionen/Umbauten während der Änderungen oder Erweiterungen von Benutzern führen.

Patch -Panels lösen diese Probleme durch, indem Sie eine schnelle Neukonfiguration über die Aktivierung ermöglichenPatch CordDrähte bei der Aufrechterhaltung von ordentlichen Arbeitsbereichen frei von überfüllter Verkabelung.

Gemeinsame Typen

4.1 Netzwerk -Patch -Panels:

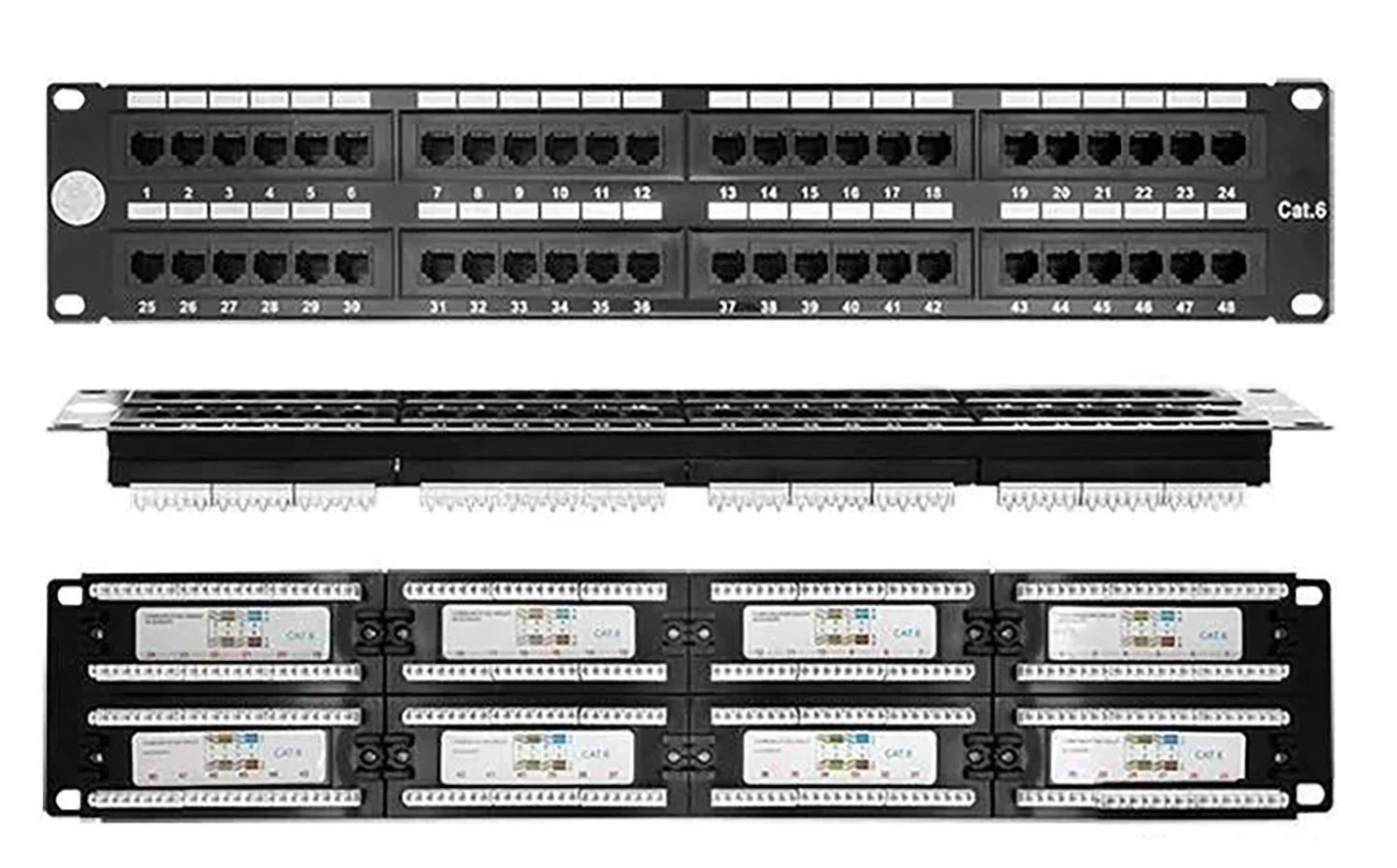

Typischerweise in Konfigurationen wie 24- Port oder 48- Portmodellen fürKategorie 5e/Cat6 -Ethernet -Kabel(Abschirmte/ungeschützte Optionen).

Typically available in configurations like 24-port or 48-port models for Cat5e/Cat6 Ethernet cables (shielded/unshielded options).

Diese modularen Einheiten verwalten Front-End-Informationspunktverbindungen, die in Serverräumen eintreffen, indem sie vor dem Verknüpfen auf Module endenRJ45 Patch Cordsin Schalter.
Konfigurationen hängen von Informationspunktzahlen sowie Entlassungszulagen ab.

4.2 Stimme110 Patch -Panels:

Die am häufigsten verwendetenSprach Patch -Panelssind der {100- -Paarentyp, der in Konfigurationen von 25- Paar, 50- -Paar, 100- -Paar und {200- -Paar erhältlich ist. Das 110 -Sprach -Patch -Panel wird hauptsächlich zum Beenden, Installieren und Verwalten von Sprachkabeln in Kabelräumen und Geräteräumen verwendet.

The most commonly used voice patch panels are the 100-pair type, which come in configurations of 25-pair, 50-pair, 100-pair, and 200-pair. The 110 voice patch panel is mainly used for terminating, installing, and managing voice cables in wiring rooms and equipment rooms.

Als Schlüsselkomponente strukturierter Verkabelungssysteme dient das 110 -Patch -Panel die Funktionen der flexiblen Signalübertragung, Allokation und zentraler Verwaltung. Die Einrichtung des 110 Patch -Panels hängt von der Anzahl großer Kabelpaare ab. Wenn sich beispielsweise 70 Sprachverbindungspunkte am vorderen Ende befinden, müssten Sie ein großes Kabel mit 100- gepaart und ein entsprechendes 100- -Paar 110 -Patch -Feld einrichten.

4.3 Faserfaser -Patch -Panels:

Gemeinsame Spezifikationen für Glasfaserverteilungsrahmen reichen von 12 Ports bis 288 Ports.
Der Glasfaserverteilungsrahmen ist ein wichtiges Stützgerät in optischen Übertragungssystemen. Es wird hauptsächlich für Aufgaben wie Faserspleißen an optischen Kabelklemmen, die Installation von optischen Steckern, die optische Pfadanpassung, das Organisieren und Speichern von überschüssigen Zopffasern und des Schutzes verwendetoptische Kabel. Es spielt eine entscheidende Rolle bei der Gewährleistung des zuverlässigen Betriebs und der anpassbaren Bereitstellung von optischen Faserkommunikationsnetzwerken.

Angesichts der Vielzahl von Spezifikationen und Modellen, die für Ballaststoffe verfügbar sindOptische VerteilungsrahmenDer Auswahlprozess sollte die folgenden Schlüsselaspekte priorisieren:

(1) Faserkernkapazität

Ein Glasfaserverteilungsrahmen sollte die höchste Kernzahl der Kabel in einem Zentralbüro aufnehmen. Wenn möglich, sollten mehrere miteinander verbundene Kabel in einen Rahmen konsolidiert werden, um die optische Pfadzuweisung zu erleichtern. Darüber hinaus sollte die Kapazität des Verteilungsrahmens den Standardkabelkernzahlen entsprechen, um Abfälle zu minimieren oder zu beseitigen, die durch nicht übereinstimmende Kapazitäten während der Verwendung verursacht werden.

(2) Funktionskategorien

Als terminale Geräte für optische Kabelleitungen sollten Glasfaserverteilungsrahmen vier grundlegende Funktionen besitzen:

Fixierungsfunktion:
Nachdem ein optisches Kabel in den Rahmen gelangt, müssen die Außenhülle und sein Verstärkungskern mechanisch gesichert werden, die Bodenschutzkomponenten installiert, terminale Enden geschützt und die Fasern gruppiert und geschützt.

Spleißfunktion:
Nachdem die Fasern aus dem Kabel extrahiert wurdenZöpfen, überschüssige Fasern sind ordentlich gewickelt und gelagert und Spleißverbindungen werden geschützt.

Verteilungsfunktion:
Die an verbundenen Anschlüsse anZöpfensind an Adapter angeschlossen, um eine optische Pfadausrichtung mit Anschlüssen auf der anderen Seite der Adapter zu erreichen. Adapter und Anschlüsse müssen flexible Insertion und Entfernung zulassen. Optische Pfade können leicht neu konfiguriert und getestet werden.

Speicherfunktion:
Der Rahmen sollte Speicher für verschiedene miteinander verbundene Patchkabel zwischen den Gestäden bieten, sodass sie ordentlich und systematisch organisiert werden können. Der Innenraum des Rahmens sollte einen ausreichenden Platz und geeigneten Kabelrouting -Optionen bieten, um eine optimierte Kabelverwaltung zu gewährleisten, die die Anpassungen erleichtert und gleichzeitig die Anforderungen an den Mindestbiegeradius erfüllt.

Ⅴ. Funktionen und Anwendungen vonRack Mount -KabelverwaltungZubehör

Die Rolle und Verwendung vonKabelorganisatoren, Kabelmanagement -Panels undKabelklemmen

4.1 Die Rolle der Kabelorganisatoren:

Kabelorganisatorensind Zubehör in Verbindung mit Racks und Patch -Panels installiert, um sicherzustellen, dass Kabel die Patch -Panel reibungslos und parallel eingeben. Dadurch wird die Verkabelung innerhalb des Racks organisierter und visuell ansprechender. Die Konfiguration der Kabelorganisatoren hängt von der Anzahl der Patchplatten und Schalter im Rack ab. In der Regel wird ein Kabelorganisator zwischen zwei Patch -Panels, zwei Schalter oder einer Kombination aus einem Patchplatte und einem Ethernet -Schalter installiert.

Cable organizers are accessories installed in conjunction with racks and patch panels to ensure that cables enter the patch panel smoothly and in parallel. The configuration of cable organizers depends on the number of patch panels and switches in the rack.

4.2 Die Rolle von Kabelmanagement -Panels:

Kabelmanagementplatten sind wesentliche Werkzeuge für die ordnungsgemäße Kabelanordnung. Sie können vor Ort mit Faserbrettern, laminierten Brettern oder Holzbrettern maßgeschneidert sein. Diese Panels helfen dabei, Kabelsequenzen zu organisieren und Kabel zu sichern. Wann Twisted-Pair-KabelÜber das Management -Panel werden ihre relativen Positionen stabilisiert, was es einfacher macht, sie ohne signifikante Fehlausrichtung oder Überquerung von Kabeln zu binden.

Step by step guide on how to use the cable management panels.

4.3 Die Rolle von Kabelklemmen:

Kabelklemmen, auch als Kabelhalter, Kabelklemmen oder Kabelbefestigungselemente bekannt, sind Geräte, die zur Sicherung von Kabeln verwendet werden. Die Verwendung von Kabelclips während der Installation ermöglicht eine einfache Überlagerung und Gruppierung verschiedener Kabel. Einmal installiert, verkabeln sie immer wieder ordentlich und ästhetisch ansprechend und gewährleisten gleichzeitig eine gute Wärmeabteilung. Sie lösen Probleme im Zusammenhang mit Kabelüberqueren und Interferenzen während der Installation und verteilten gleichmäßigeres Kabelgewicht, um übermäßigen Druck auf einzelne Kabel zu verhindern, wodurch das Risiko von Schäden verringert und ihre Lebensdauer verlängert wird. Sie helfen auch, Brandrisiken zu verringern. Darüber hinaus ermöglichen sie eine einfache Entfernung oder Neuinstallation, ohne die bestehende Verkabelung zu stören, was häufig eine Einschränkung herkömmlicher Kabelsicherungsmethoden darstellt. Neuere Modelle von Kabelclips ermöglichen einen bequemen Austausch oder die Einstellung der Verkabelung, während ein organisiertes und optisch ansprechendes Layout beibehalten wird.

4. 4 5- Paar 110 Punch Down Tool:

Dieses Tool ist ein einfaches, aber effizientes Gerät, das zum Beenden von Drähten auf 110- -Typ -Anschlussblöcken ausgelegt ist. Es ist ideal zum Anschließen von Blöcken in 110 Patch -Panels und kann gleichzeitig bis zu fünf Kabelpaare gleichzeitig enden, wodurch es für Aufgaben geeignet ist, die Kabel, Patch -Kabelblöcke und Patch -Panels betreffen. Sowohl der Abschlusswerkzeugkopf als auch die Basis sind austauschbar, während seine Klinge umgedreht werden kann, um zwischen Schneid- oder Nicht-Schneideroptionen während der Verwendung zu wählen. Das Gehäuse des Werkzeugs besteht aus hochfestem Aluminium, das mit schwarzer Schutzfarbe beschichtet ist, und sein Griff besteht aus nicht rutschfestem Gummi.

So verwenden Sie das Punch -Down -Tool: Stellen Sie das Modul auf den Kopf des Punch -Down -Werkzeugs, richten Sie es genau mit den Verbindungsbeiträgen auf dem 110 -Patch -Feld aus und drücken Sie fest, bis Sie eine hörenklicken, was darauf hinweist, dass ein Modul erfolgreich beendet wurde. HINWEIS: Stellen Sie vor dem Drücken sicher, dass das Punch -Down -Tool mit den Verbindungsbeiträgen auf dem Patch -Panel auf Stufe ist. Andernfalls kann es sowohl die Pfosten als auch das Modul beschädigen.

5-Pair 110 Punch Down Tool is a simple yet efficient device designed for terminating wires onto 110-type terminal blocks. It is ideal for connecting blocks in 110 patch panels and can simultaneously terminate up to five pairs of wires at once

User's instruction manual on how to use 5-Pair 110 Punch Down Tool

4,5 Einzelpaar 110 Punch Down PliER:

Dieses Tool eignet sich zum Anschließen von Drähten mit 110- Typ -Modulen und Patch -Panels. Um es zu verwenden, drücken Sie einfach den Griff nach unten, um den Kabel schnell und effizient in den Modulschlitz zu befestigen.

Single-Pair 110 Punch Down Plier is suitable for connecting wires to 110-type modules and patch panels.

Verwenden Sie: Anordnen Sie zuerst Drahtkerne gemäß ihrer Sequenz auf das Modul; Dann beginnen Sie mit dem Stanzwerkzeug nach unten zu drücken und sicherzustellen, dass die Ausrichtung korrekt ist (die Klingenseite sollte zu den Drahtenden verdrängen). Nach dem Drücken wird jeder überschüssige Kernkern automatisch von der Klinge beschnitten. Wenn es falsch ausgerichtet ist, kann es jedoch funktionelle Drähte schneiden oder beschädigen, anstatt überschüssige zu trimmen. Halten Sie immer den Stanzwerkzeugpegel in Bezug auf das Modul. Sobald Sie richtig ausgerichtet sind, drücken Sie fest nach unten, bis Sie eine hörenklicken. Zu diesem Zeitpunkt stechen die Klingen innerhalb des Patchplattens durch die Außenverzählungsscheide jedes Drahtes, die sie effektiv an Ort und Stelle befestigen.

To use Single-Pair 110 Punch Down Plier, simply push its handle downward to secure the wire into the module slot quickly and efficiently.

Ⅵ Hinweise zu Kennzeichnungsstandards und benutzerdefinierten Diagrammen inRack Mount -Kabelverwaltung

Der Zweck der kennzeichnenden Kennzeichnung in der strukturierten Verkabelung besteht darin, zukünftige Wartung und Management für Benutzer so bequem wie möglich zu gestalten, die Effizienz der Verwaltung und die Arbeitsproduktivität zu verbessern und Zeit in der Netzwerkkonfiguration zu sparen. Die am häufigsten verwendeten Kabeletiketten sind Etiketten mit Schutzfilmabdeckungen. Diese Klebstoffbezeichnungen verfügen über einen transparenten Schutzfilm, der den gedruckten Text vor Verschleiß schützt. Zusätzlich zu diesen können einzelne Kabel oder Patchkabel auch Nichtfilmbezeichnungen, Etiketten im Flaggenstil oder Wärme-Shrink-Hülle-Etiketten verwenden.

6.1 Richtlinien für Kabelnummerierung:

Bei der Nummerierung von Kabeln sollte es logische, hierarchische und strukturelle Regeln folgen, um das Ziel und die ID des Kabels klar zu beschreiben. Für einen Netzwerkpunkt in Raum 1 im 5. Stock eines Krankenhausgebäudes sollte beispielsweise das Etikett am Serverregal lautet: "Gebäude x - Boden 05 - Bett 1 - #01". In Anbetracht der Tatsache, dass Krankenhäuser möglicherweise renoviert oder neu organisiert werden, kann es später auch die Punktnummer zu Missverhältnissen führen. Daher ist es auch wichtig, auch die Punktzahl einzubeziehen. Diese Nummer sollte mit der Nummer im Netzwerkbereich übereinstimmen. Am Endpunkt -Etikett des Kabels sollte es sein: "Floor X - Server Rack X - Patch Panel #x -01 #". Wenn es nur einen Server -Rack und ein Patch -Panel pro Boden gibt, kann es einfach geschrieben werden: "Patch -Panel #01-01 #".

Bei der Patch -Kabelnummerierung sollte die Gerätenummer und den Port, an dem sie verbunden ist, deutlich angeben. Zum Beispiel: Wenn ein Patch -Kabel Port 1 des Patch -Panels Nr. 1 mit Port 1 des Switch Nr. 1 verbindet, sollte am Switch -Ende gekennzeichnet werden: "In Patch -Panel #1-01", während es am Patch -Panel -Ende bezeichnet werden sollte: "To Switch #1-01". In Serverräumen mit mehreren Racks, in denen Inter -Rack -Patch -Kabel vorhanden sind, muss auch die Server -Rack -Nummer angezeigt werden: "In Server -Rack X - Switch X - Port XX".

6.2 Erstellen einer benutzerdefinierten Verkabelungstabelle

In einem strukturierten Verkabelungssystem sollte jeder Punkt vor Beginn der Verkabelung mit den Blaupausen nummeriert werden, damit wir feststellen können, welches Kabel jedem Ort entspricht. Wenn Sie Netzwerkkabel an Patch -Panels anschließen, sollten sie basierend auf ihren jeweiligen Funktionen und Bereichen in verschiedene Patch -Panels verbunden werden. Vor der Organisation von Kabeln müssen wir zunächst feststellen, welche Punkte eine Verbindung zu welcher Patch -Panels für eine schnellere und effizientere Kabelorganisation herstellen können. Dies erfordert das Erstellen einer benutzerdefinierten Kabelverwaltungstabelle. Die Kabelverwaltungstabelle sollte eindeutig den entsprechenden Bereich jedes Kabels und den Ort der angeschlossenen Geräte angeben (siehe Abbildung unten; Beispiel basierend auf stationären Stationen im Krankenhaus).

How to creat a custom cable management table. The cabling table should clearly indicate each cable's corresponding area and the location of connected equipment (example based on hospital inpatient wards)

Ⅶ. Einführung inRack Mount -KabelverwaltungKunsthandwerk

7.1 Methode für Wasserfallkabelbewirtschaftung

Dies ist ein relativ alter Kabelmanagementstil, der gelegentlich immer noch gesehen werden kann. Es lässt sich von den künstlerischen Bildern der "Wasservorhanghöhle im Mount Huaguo" inspirieren, wo Twisted-Pair-Kabel direkt an den Modulen auf dem Patch-Tafel hängen dürfen, wodurch ein ordentlich angeordnetes, geschichtete Erscheinungsbild erzeugt wird, wobei jede Schicht 24–48 Twisted-Pair-Kabel umfasst.
Noch heute übernehmen einige Rückschläge für den Verteilerschrank die Wasserfallkabelbewirtschaftungstechnik, bei der Kabel gelassen werden und frei von der Rückseite der Patchplatte bis zum Boden hängen. Der Vorteil dieses Ansatzes besteht darin, dass er Arbeit spart und dazu beiträgt, das Übersprechen zwischen Kabeln zu reduzieren.
Die Methode für Wasserfallkabelbewirtschaftung ist eine der häufigsten Ansätze für die Kabelorganisation. Es verwendet Nylonkabelbindungen, um Kabel an den vertikalen Pfosten oder Querleisten des Rackschranks zu befestigen, die Praktikabilität vor dem Aussehen zu priorisieren und ausreichend Platz in der Mitte für Netzwerkgeräte zu gewährleisten.
Diese Methode hat jedoch mehrere Nachteile:

Das Installieren von Netzwerkausrüstung kann die Anordnung stören oder sogar schwierig machen, die Geräte ordnungsgemäß zu positionieren.
Das Gewicht jedes Twisted-Pair-Kabels übt eine Ziehkraft auf der Rückseite des Moduls aus. Wenn keine Bündelung vor den Beendigungspunkten durchgeführt wird, kann diese Ziehkraft letztendlich zu einer Trennung zwischen dem Modul und dem Twisted-Pair-Kabel über Monate oder Jahre führen, was zu Trennungsfehlern führt.
Wenn aKeystone JackInnerhalb eines solchen Patch-Panels erfordert eine erneute Termination. Wartungspersonal muss in diesem "Wasservorhang" arbeiten, das oft von Dutzenden von Twisted-Pair-Kabeln umgeben ist. Da Rack -Schränke in der Regel keine interne Beleuchtung haben, wird es außerdem schwierig, während der Kündigung klar zu sehen, was die Wahrscheinlichkeit von Fehlern erhöht.

7.2 Umkehrkabelverwaltung

Reverse Cable Management bezieht sich auch auf die Organisation von Kabeln, nachdem sie auf Patch -Panel -Modulen beendet und erfolgreich getestet wurden. Der Vorgang beginnt am Ende des Moduls und bewegt sich nach außen in Richtung des Rack -Schranks und organisiert gleichzeitig Kabel innerhalb von Tablettsystemen.
Der Vorteil dieses AnsatzVerdrehte Paare. Der Nachteil ist jedoch, dass das Befestigen beider Enden (das Einstiegspunkt und das Patch-Panel) im Voraus unweigerlich zu bestimmten Punkten innerhalb des Raumtyps am unteren Rand der Rack-Schränke zu Clustern unorganisierter Kabel führt.
Die Reverse -Verkabelung basiert ausschließlich auf manuellen Anstrengungen durch visuelle Inspektion und physischer Handhabung für die Organisation. Aufgrund der umfangreichen Verkabelung in den Rack -Kabinen, die während des Routings gekreuzt und verflechtet, verbraucht diese Methode erhebliche Zeit und begrenzt die Verbesserung der Effizienz.
Der Hauptvorteil besteht darin, dass die Tests bereits abgeschlossen wurden, sodass sich keine Kabellängenanpassungen auf der hinteren Seite der Gestellkabinen machen müssen. Da beide Enden festgelegt sind, bilden sich jedoch zahlreiche Kreuzungen zwischen Kabeln und erschweren die Bemühungen, sie ordentlich zu arrangieren. Darüber hinaus wird es zwangsläufig Abschnitte geben, in denenVerdrehte Paareerscheinen Tangled-Either-Unterboden (für den unteren Eintritt) oder über Deckenfliesen (für den oberen Eingang).

7.3 Kabelverwaltung vorwärts

Die Vorwärtskabelverwaltung, auch als Feed-Forward-Verkabelung bekannt, beinhaltet vor ihrer Beendigung auf Patch-Panels die Organisation von Kabeln. Diese Methode beginnt in der Regel an einem Raumeintrittspunkt (oder für Zwischen-Rack-Szenarien: von der Patch-Panel eines Rackschranks), wobei Kabel in Segmenten organisieren, bis die hintere Seite der Patch-Panel erreicht istKeystone -Module. Beendigung und Tests folgen danach.
Das Ziel der Vorwärtsverkabelung ist wie folgt: Horizontale Bündel von Twisted-Pair-Kabeln, die sich von Raumeintrittspunkten (oder festgelegten Netzwerkzonen innerhalb von Räumen) bis zur Verteilungsschränke erstrecken, werden in Einheiten gruppiert, die den 16/24/32/48- Port-Patch-Panels entsprechen; Alle verdrehten Paare in jedem Bündel bleiben parallel (Kurzstreckenparallelität hat keine Auswirkungen auf die Gesamtleistung, da das Übersprechen gemildert wird, da die meisten Kabellängen in Schalen oder Leitungen lose angeordnet sind). Bündel selbst behalten auch Parallelität; Sobald sich die Innenräume der Rack-Schränke in den jeweiligen Patch-Panels biegen und die interne Parallelität während ihrer Routing-Pfade aufrechterhalten, bis die Anschlüsse der individuellen Modul an den Panel-Rücken gelangen, wo bestimmte Drähte, die mit jedem Modul entsprechend entsprechend sind, zur Überprüfung extrahiert werden, bevor sie auf den Stützklammer hinter Modulen oder direkt in modulare Slots befestigt sind.

Der Hauptvorteil liegt darin, an jedem Punkt entlang der Kabelwege die Ergänzung zu gewährleisten und gleichzeitig Kreuzungen zwischen den Linien zu verhindern. In den anfänglichen Routing-Stadien, die eine bestimmte Linien betreffen, treten jedoch schädigende Schäden auf. Nachfolgende Testversagen erfordern eine vollständige Wiederverkabelung spätere Bemühungen spätere Downline-Prozesse erfordern die Gewissheit über die materielle Qualität im Vorfeld sowie sorgfältige Handhabungspraktiken während der Ausführungsphasen.

Ⅷ Vorwärtskabelverwaltungsprozess inRack Mount -Kabelverwaltung

Während des Vorwärtsverkabelungsprozesses ist die Verwendung geeigneter Verkabelungsmaterialien sowie Kabelmanagementplatten und Kabelverwaltungsdiagramme von wesentlicher Bedeutung. In Kombination mit ordnungsgemäßen Verkabelungstechniken stellt dies ein Ergebnis sicher, das visuell ordentlich, zuverlässig, effizient und für zukünftige Bedürfnisse anpassungsfähig ist. Im Folgenden finden Sie eine Einführung in den grundlegenden Konstruktionsprozess für die Vorwärtsverkabelung unter Verwendung der häufigsten Methode für rechts-in-top-out:

8.1 Fix die Patch -Panel an Ort und Stelle,

Installieren Sie die Halterung auf der Rückseite und fügen Sie beschriftet einNetzwerk -FaceplateFügen Sie mit gedruckten Kabelnummern in die Vorderseite des Patch -Feldes ein (oder befestigen Sie sie auf das Patch -Feld). Wenn die Module des Patch -Panels abnehmbar sind, sollten sie abgelöst werden.

Construction process for forward cabling using the most common right-in-top-out method:Install the bracket at the back, and insert labeled network faceplate inserts with printed cable numbers into the front of the patch panel (or affix them onto the patch panel).

8.2 Positionierung von Kabelverwaltungsboards:

Führen Sie sie vor einer Kabelverwaltungsscheibe ordnungsgemäß aus, um die Kabelverwaltungskarte ordnungsgemäß zu vermeiden, um unnötiges Verdrehen während des Verkabelungsprozesses zu vermeiden. Stellen Sie sicher, dass das Loch E1 auf der Platine auf natürliche Weise mit Modul 1 ohne Anpassung übereinstimmt. Zu diesem Zeitpunkt sollten Löcher 2-5 auf der Tafel parallel zu Modulen 2-5 im Patch -Feld bleiben. Um es richtig zu positionieren, platzieren Sie die Platine vertikal hinter Modul 1 mit Loch E1 -Gesichtsmodul 1 (die Seite mit Text sollte Face Modul 24). Halten Sie die Platine und befolgen Sie die beabsichtigte Kabelrouting -Richtung zum Einstiegspunkt des Maschinenraums. Stellen Sie sicher, dass nur eine parallele Bewegung ohne Rotation erfolgt. Nach Erreichen des Einstiegspunkts die Position des Rekordlochs A1, um die konsistente Ausrichtung für nachfolgende Boards aufrechtzuerhalten.

8.3 Threading -Kabel über Kabelverwaltungsboards:

Passen Sie am Einstiegspunkt für Maschinenraum jede Platte an ihre festgelegte Position an, wie in Schritt 2 beschrieben. Wenn Sie mit der Textseite verdrehte Kabel von Twisted-Pair-Kabeln aus der nicht-Text-Seite auf Basis ihrer in der Kabelverwaltungsdiagramm aufgeführten Nummern beschrieben sind. In der Regel von zwei Personen abgeschlossen: Eine Person identifiziert und trennt nur die für diese spezifischen Board benötigten Kabel, während ein anderer sie durch ihre entsprechenden Löcher fädelt. Alle Kabel müssen vollständig durch ihre jeweiligen Löcher gelangen, sodass sich jedes Board gegen seinen angrenzenden Einstiegspunkt bündig befindet, um eine ordnungsgemäße Organisation zu gewährleisten.

adjust each board to its determined position as described in step 2. With the text side facing you, insert twisted-pair cables through corresponding holes from the non-text side based on their numbers listed in the cable management chart.

8.4 Routing -Kabel:

Bündel Twisted-Pair-Kabel in der Nähe ihrer Wurzeln auf der Außenseite der einzelnen Boards (Nicht-Text-) Seite mit Klettverschlüssen oder Nylonkabelbindungen, nachdem Sie sie durchfädeln. Schieben Sie jede Platine nach und nach über ihren festgelegten Pfad und bündeln Sie alle 100 mm Kabel, um die Reihenfolge aufrechtzuerhalten, und verhindern Sie die Lockerung früherer Bindungen. Stellen Sie sicher, dass die Bündel eine kreisförmige Form bilden: Außendrähte sollten entlang der Umgebung jeder Außenschicht ausrichten, während die inneren Drähte in inneren Schichten über Übergänge bis zu Modul 24 an den Fehlplatten hinweg zentral bleiben.

Setzen Sie die Schiebetafeln ungefähr alle 200 mm und wiederholen Sie eine konsistent, ohne dass interne Drähte nach außen migrieren oder umgekehrt, bis die endgültigen Positionen entlang der Routing-Pfade erreicht werden, die zu Zielzielen innerhalb von Racks oder Gehege führen.

8.5 Sicherung von Kabelbündeln:

Während des Routings von Kabeln in der Nähe von Tablettlöchern oder Server -Rack -Montagepunkten sichern Sie gleichzeitig die Bündel in Infrastrukturkomponenten wie Tabletts oder Befestigungsklammern, um zusätzliche Bindungen zu verhindern, um Abwärtsschlupf zu verhindern und die Stabilität aufrechtzuerhalten.

8.6 Biegeprozess für Ecken:

Stellen Sie bei der Begegnung von Biegungen während des Routings sicher, dass die Kabelverwaltungskarte in der Nähe jeder Biegung bleibt, während Kabel reibungslos um die Bündel gesichert sind, bevor Sie die Ecken navigieren. Dies verhindert eine Verformung, die durch innere Kabel verursacht wird, die übermäßig straff werden und Außenkabel an Biegungen lockern.

When encountering bends during routing, ensure that the cable management board stays close to each bend while guiding cables smoothly around it

8.7 Kabelverteilung in Patch -Panel -Klammern:

Sobald eine Kabelverwaltungskarte eine Patch -Panel -Halterung an der Rückseite eines Racks erreicht, sichern Sie die Bündel in die Klammer, bevor Sie die Vorwärtsbewegung fortsetzen. Sichern Sie an jedem Modul entlang dieses Pfades die Bündel erneut und trennen Sie die entsprechenden Kabelnummern für dieses Modul. Dieser Schritt erfordert in der Regel zwei Personen: Eine Person trennt Kabel, während eine andere von hinten in Richtung Vorderseite des Patch -Feldes zieht (wenn die Module abnehmbar sind, Fadenkabel durch Modullöcher, um ihre Vorderseite zu erreichen). Beide Personen sollten die Kabelnummern dagegen verifizierenFaceplateEtiketten für Genauigkeit.

Once a cable management board reaches a patch panel bracket at the back of a rack, secure bundles onto the bracket before continuing forward movement. At each module along this path, secure bundles again and separate out corresponding cable numbers for that module.

8.8 Wiederholen Sie dies bis zur Fertigstellung:

Nach Abschluss eines Kabelsatzes für ein {24- Port Patch -Feld unter Verwendung der Schritte 1-7 kehren Sie nicht verwendete Boards an den Einstiegspunkt zurück und fahren Sie mit nachfolgenden Mengen fort, bis alle Verkabelungen abgeschlossen sind.

Verkabelung mehrerer Patch -Panels (Verzweigungsverkabelung)
Wenn in einem Server -Rack mehrere Patch -Panels installiert werden, organisieren Sie die Verkabelung für jedes Panel separat. Aufgrund des begrenzten Platzes auf Server -Rack -Krawattenbrettern (in der Regel etwa 100 mm breit) können nur 3–4 Bündel 24 Kabel auf einer einzelnen Tieplatte nebeneinander gesichert werden. Server-Racks mit einer Tiefe von 800 mm können auf einer Seite bis zu zwei Tieplatten aufnehmen, erfüllen jedoch möglicherweise nicht die Kapazitätsanforderungen für die Bündelung aller horizontalen Twisted-Pair-Kabel (z. B. bis zu 200). Verwenden Sie in solchen Fällen sekundäre Bündelungsmethoden: Kombinieren Sie zunächst kleinere Bündel mit einer 8 × 8 -Verwaltungskarte (für bis zu 48 Kabel) in größere, und teilen Sie diese dann mit einer anschließenden 5 × 5 -Verwaltungskarte in zwei kleinere Bündel auf, bevor Sie die Routing in Richtung Patch -Panels fortsetzen.

Der Ausgangspunkt für die Forward-Verkabelung kann bei Server-Rack-Einstiegspunkten, Tablettöffnungen, Eingängen des Maschinenraums-oder sogar von Workstation-Faceplates (obwohl dies nicht empfohlen wird) variieren kann.

Mit dem raschen Wachstum der Internetbranche und den Fortschritten in Netzwerkprodukten wie Servern undEthernet -SwitchesModerne Server -Racks müssen mehr Geräte als je zuvor aufnehmen. Wenn die Dichte der Geräte zunimmt, wird die Wartung der ordnungsgemäßen Server -Rack -Kabelverwaltung in Server -Racks noch kritischer. Eine schlecht geplante oder unsystematische Verkabelung kann zu Kabelschäden, verlängerten Ersatzzeiten, Verwirrung für Wartungspersonal während der Handover führen und in schweren Fällen den Luftstrom behindern, was zu Überhitzung und Ausrüstungsstörungen führt. Folgen Sie diesem Leitfaden ist die perfekte Lösung.
