Was ist ein RJ45 -Anschluss?

Ich denkeRJ45 -SteckverbinderWenn sie zum ersten Mal in die Branche eintreten. Unabhängig davonRJ45 -Anschluss. Wie Sie sehen können, obwohlDer RJ45 -Anschlussist jedoch klein, es spielt eine entscheidende Rolle bei der integrierten Verkabelung. Für diejenigen, die am Tiefspannungs-Engineering beteiligt sind, stanzen Sie niederRJ45 -Steckverbinderist die grundlegende Fähigkeiten, die sie meistern müssen.

Unterricht im Unterricht

Wenn es um RJ45 -Anschlüsse geht, ist niemand mit ihnen nicht vertraut. Der Ethernet -Anschluss ist der Stecker, der hauptsächlich für Kupferverkabelungssysteme verwendet wird. Es ist ein standardisierter Stecker. Es erschien erstmals beim Kauf des Bell Communications Systems in den USA, wurde in den 1970er Jahren als von der FCC autorisierte computergestützte Telefonausrüstung verwendet und wurde später vom FCC akzeptiert und im CFRS (Code of Federal Vorschriften) kodifiziert. Sein offizieller Name sollte "registriert" sein.

DerRJ45 -SteckverbinderWir verwenden heute sind standardisiert. Seine Spezifikationen in Abmessungen und Struktur wurden festgelegt. Dieser Standard wurde erstmals von der Federal Communications Commission (FCC) eingerichtet.

FCC

1 Kategorien von RJ45 -Anschlüssen.

Am häufigstenRJ45 -AnschlussS auf dem Markt kann nach ihren Funktionen in Telefonverbinder und Ethernet -Anschlüsse eingeteilt werden. Außerdem können sie in 8p8c -Stecker (RJ45), 6P4C -Stecker (RJ11), 4p4c/4p2C -Stecker (RJ12) gemäß ihrer Struktur kategorisiert werden. oder in ungeschützte Stecker und abgeschirmte Stecker nach Anwesenheit oder Abwesenheit einer Abschirmschicht kategorisiert zu werden; oder in einteilige Steckverbinder, zweiteilige Steckverbinder und mehrköpfige Steckverbinder gemäß der Anzahl der Teile kategorisiert zu werden; Anschließend, ob die Powerd -Down -Tools benötigt werden, werden sie in die Bedürfnisse von Steckverbindern eingeteilt und Tools undToolless Connectors. Lassen Sie mich diese Anschlüsse in den folgenden Text einführen.

RJ45 -Anschlusss

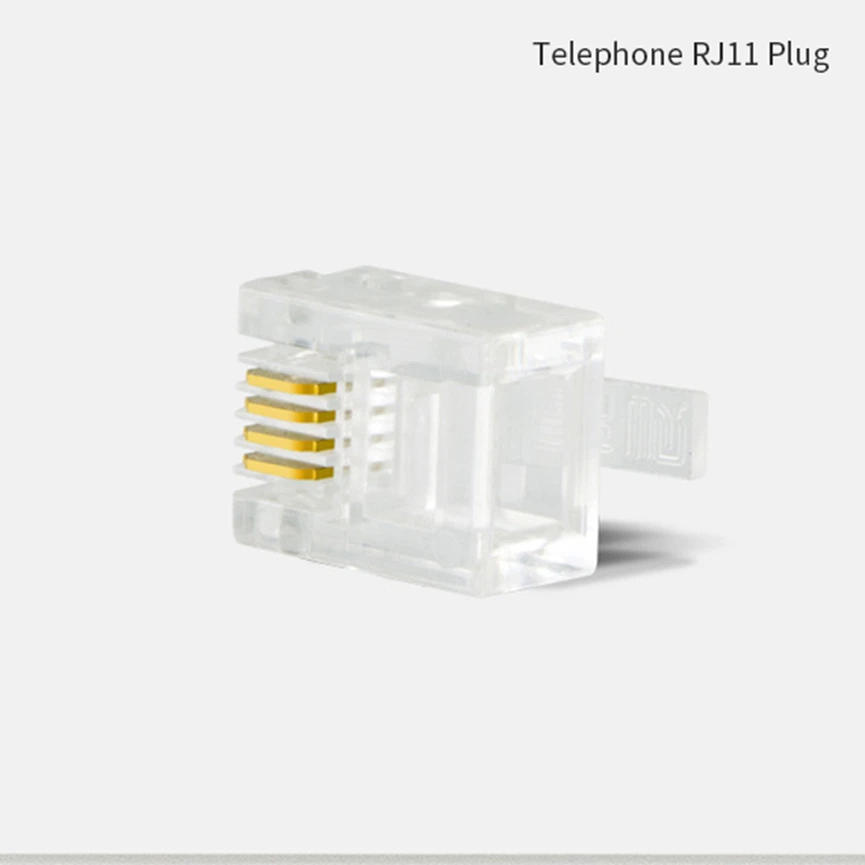

1.1 RJ11 -Anschluss

Telefonverbinder werden auch Telefonanschlüsse bezeichnet, werden hauptsächlich für phonetische Systeme verwendet und haben zwei Haupttypen: Eine wird zum Anschließen von Telefonkabeln, Telefonsets oder verwendetTelefon Schalterauch RJ11 -Stecker genannt. Da es zwei Spezifikationen hat, wird 6p4c oder 6p2c so genannt, 6p4c -Stecker oder 6p2c -Stecker.

RJ11 -Anschluss

1.2 RJ12 -Anschluss

Ein anderer Typ von Telefonstopfen wird hauptsächlich zum Anschließen des Telefons des Telefons verwendet. FCC definiert es als RJ 12 -Stecker. Da seine Struktur 2 Spezifikationen hat - 4 p4c oder 4p2c, heißt es auch 4p4c/4p2c -Stecker. Die Größe dieses Steckers ist relativ klein. Es wird in der Regel verwendet, um Telefon -Handys und Telefonsets anzuschließen. Der Anstieg von Mobiltelefonen führte zu einem starken Rückgang des Umsatzes von Telefonsets. Infolgedessen verblassen die RJ12 -Stecker auch allmählich aus der Sicht der Menschen. In den letzten zwei Jahren, insbesondere nach dem Boom des Internet der Dinge (IoT). Einige intelligente Geräte haben damit begonnen, RJ12 -Stecker als Anschlüsse für die Datenübertragung zu verwenden. Infolgedessen ist die Verwendung des RJ12 -Steckers in den letzten zwei Jahren allmählich gestiegen und wieder in die Ansicht der Öffentlichkeit zurückgekehrt.

RJ12 Telefonverbinder

1.3 Ethernet -Anschluss

Der Ethernet -Anschluss wird hauptsächlich verwendet, um die Netzwerkschnittstelle von Schalter, Routern, Servern, Gateways, drahtlosen APs, Computern und anderen Terminalgeräten sowie RJ45 -Modulen, RJ45 -Patch -Panels und anderen integrierten Verkabelungsprodukten zu verbinden. FCC definiert es als RJ45. Seine Struktur beträgt 8p8c (8 Positionen, 8 Kontakte). Die häufigsten Typen sind wie folgt: Cat5e -Anschluss, Cat6 -Anschluss, Cat6a -Anschluss und Cat8 -Anschluss.

1.3.1 Cat5eRJ45 -Anschluss

Cat5eRJ45 -AnschlussS werden im CAT5E -Verkabelungssystem verwendet. Sie werden bei 3 Gelegenheiten verwendet: 1 zum Zusammenbau der fertigen Patchkabel, 2 zum Beenden mit Kabel bei der Überwachung und Steuerung von Projekten, 3. für die Feldbeendigung verwendet, um Patch -Kabel im Projekt mit niedrigem Spannung zu erstellen. Für den Standard Cat5eRJ45 -AnschlussDie Blende des Einfügungslochs beträgt 1. 0 mm, und beendet Kabelkerndrähte müssen einen Durchmesser zwischen 0. 85 mm und 0. 98 mm haben. Die Öffnungen befinden sich nebeneinander in derselben horizontalen Linie. Cat5eRJ45 -Anschlusss haben zwei Arten: abgeschirmt und ungeschützt. Da der äußere Durchmesser des Katzes 5e -Kabel relativ klein ist, schützt der CAT5ERJ45 -Anschlusswird normalerweise ohne Schwanzclip -Struktur vorgestellt. CAT 5E Ethernet -Anschlüsse haben auch 2- Stück, 3- Stück und sogar 4- Stück Designs. Da die traditionellen CAT5E-Verkabelungsprodukte hauptsächlich in kurzen Links und 100- Megabit-Netzwerke verwendet werden, verwenden die in dieser Netzwerkumgebung angewendeten fertigen Patchkabel daher im Allgemeinen den herkömmlichen einteiligen Ethernet-Anschluss. In den letzten Jahren jedoch, insbesondere nach der Einführung der 2,5-GBASE-T- und 5GBASE-T-Protokollstandards, die vom 802.11 IEEE P802.3BZ-Entwurf veröffentlicht wurden. Viele Hersteller verwendeten bewusst zweiteilige oder sogar mehrteilige Ethernet-Anschlüsse, um fertige Patchkabel zu erstellen, um die Anti-Interferenz-Fähigkeit des Kabels zu erhöhen.

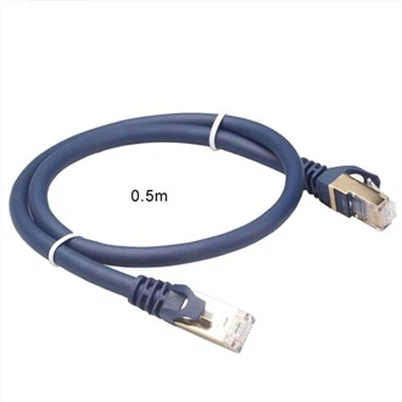

Cat5e Ethernet -Anschluss

1.3.2 Katzen 6RJ45 -Anschlusss

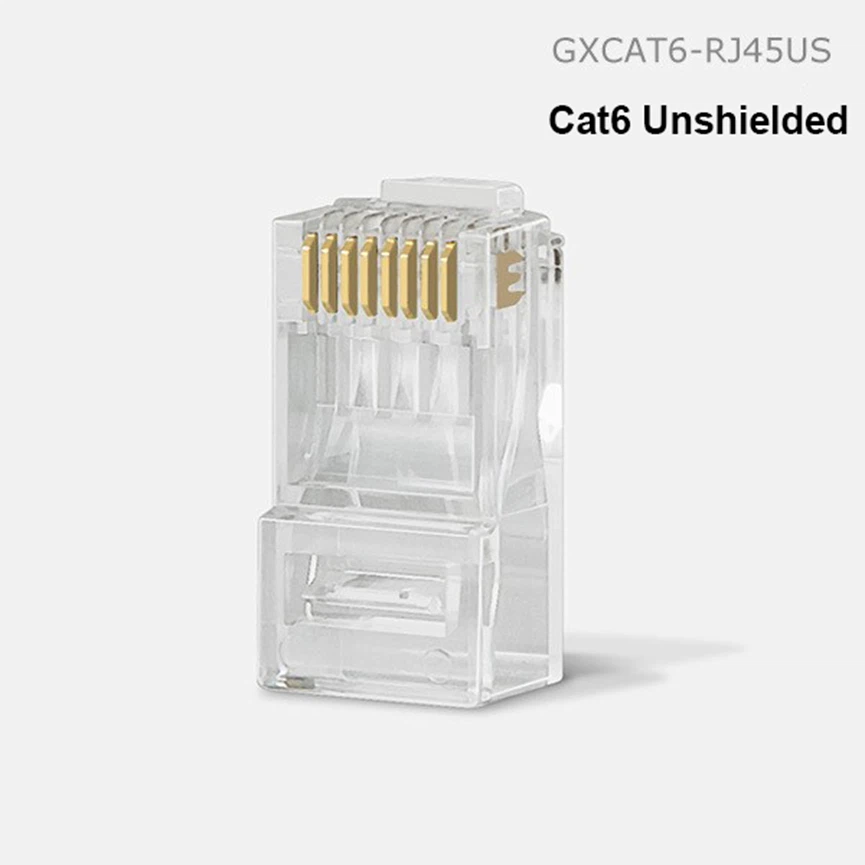

Katze 6RJ45 -AnschlussS werden hauptsächlich für Kabellesysteme von Katzen 6 verwendet. Die Anwendung ist die gleiche wie das CAT 5E -Kabel. Es hat eine Blende von 1,1 mm und erfordert, dass der innere Kerndurchmesser des Kabels abgebrochen von 0. 95 mm bis 1,08 mm reicht. Seine Einfügelöcher sind kreuzweise auf und ab angeordnet. Und der Cat6RJ45 -Anschlussist etwas kürzer als der CAT5RJ45 -Anschluss. DerRJ45 -AnschlussS zum Zusammenbau der fertigen Cat6-Patchkabel sind im Allgemeinen dreiteilige Designs. Diese Art vonEthernet -AnschlussHat 2 Spaltschlitze. Man wird verwendet, um 4 verdrehte Paare mit der gleichen Rolle wie das Kreuzskelett im Cat6 -Kabel zu trennen und zu isolieren. Der andere Split -Slot wird verwendet, um die 8 Kerndrähte zu trennen und sie auf und ab zu ordnen, wodurch die Kreuzstörung im Kabel weiter reduziert wird. Cat6Ethernet -Anschlusshat auch Typen: ungeschütztEthernet -Anschlüsseund abgeschirmtEthernet -Anschlüsse.

Cat6 UTP -Ethernet -Anschluss

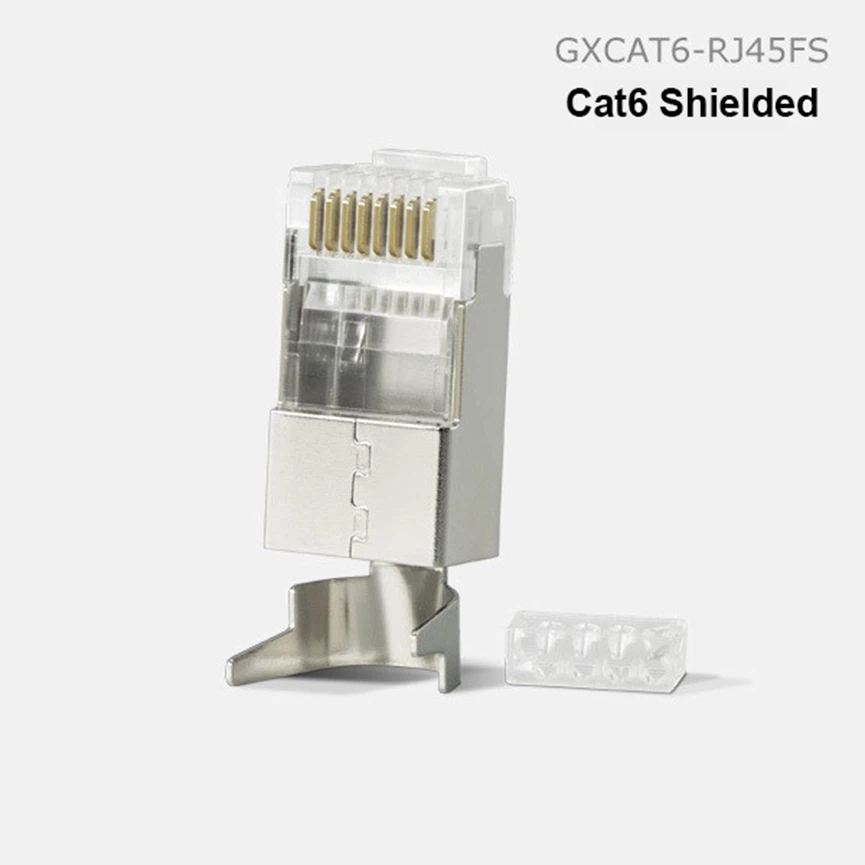

Kategorie 6 geschütztRJ45 -Anschlusss kommen in zwei Arten. Das erste ist ein einteiliges abgeschirmtRJ45 -Anschluss. Diese Art vonRJ45 -Anschlusskann als die Kombination aus dem ursprünglichen ungeschützten gesehen werdenRJ45 -Anschlussund eine Nickel/Zinnkupferhülle als Abschirmschicht. Das schützteEthernet -AnschlussHat ein "Riegel" im Inneren, um das Kabel zu komprimieren und zu fixieren, wodurch das Kabel ausfällt. Der zweite Typ ist der zweiteiligeEthernet -Anschluss. Der zweiteilige SchildEthernet -Anschlusshat eine Nickel-/Zinnplattenkupferhülle als Abschirmschicht mit einem separaten Spaltschlitz, mit dem der Spaltabstand der acht Kerndrähte des Kabels erweitert wird. 2- Stück-Ethernet-Stecker haben bessere Anti-Interferenz-Fähigkeiten als einteilige Ethernet-Stecker. Der zweiteilige Ethernet-Stecker wurde mit einer Heckclipstruktur ausgelegt. Sein Heckclip wird verwendet, um das Anschlusskabel zu sperren, um zu verhindern, dass das Kabel abfällt.

Cat6 geschütztRJ45 -Anschluss

1.3.3 Katze 6aRJ45 -Steckverbinder

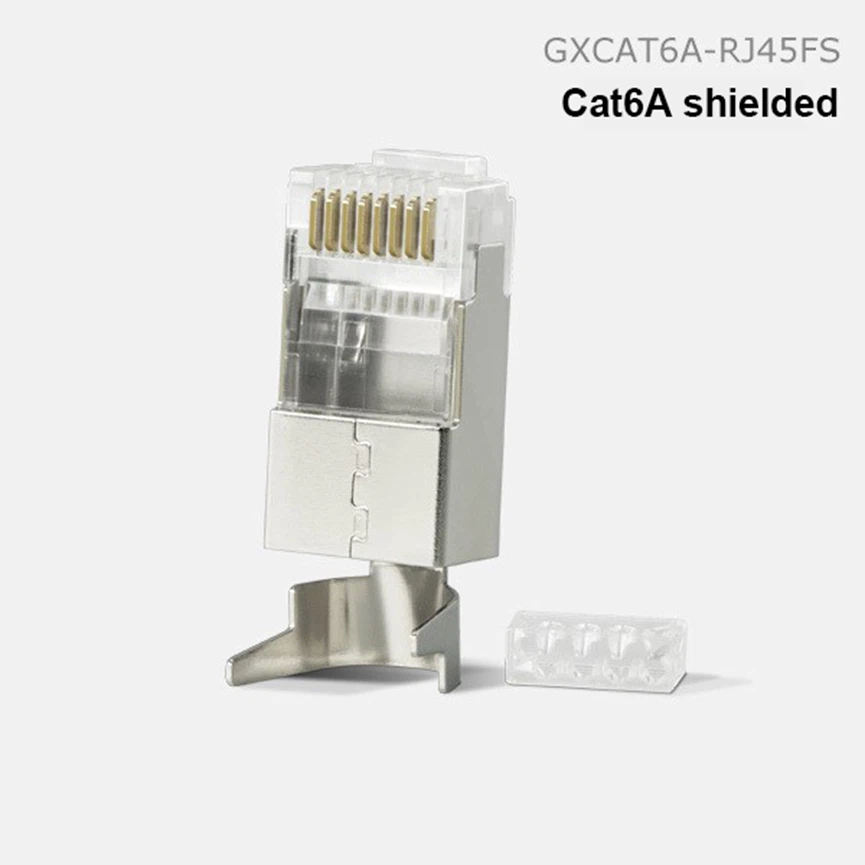

Kategorie 6aRJ45 -AnschlussS werden in 10 Gigabit -Netzwerken verwendet. Cat6aRJ45 -Anschlussist auch in zwei Arten unterteilt: ungeschützt und abgeschirmt. Die Struktur des ungeschützten Typs Cat6a entspricht dem nicht geschützten RJ45 -Stecker der Kategorie 5 und der Kategorie 6. Die Blende des Cat6a -Steckerlochs beträgt 1,2 mm, sodass Kabel von 1. 05-1. 18 mm damit beendet werden. Es gibt zwei Arten von abgeschirmten RJ45 -Stecker für Cat6a. Der erste ist ein zweiteiliger geschützter RJ45-Stecker, der die Verwendung eines Crimp-Tools erfordert. Die Struktur dieser Art von RJ45-Stecker entspricht dem zweiteiligen Cat6-Plug von RJ45, den wir oben erwähnt haben. Der zweite Typ ist der Toolless, den RJ45 -Stecker abgeschirmt hat. Diese Art von RJ45 -Stecker bezieht sich auf den Terminierungsmechanismus des Toolless -Moduls. Der Bediener muss die acht Kerndrähte des Kabels auf eine Länge arrangieren, ausrichten und schneiden, die direkt in den RJ45 -Stecker eingefügt werden kann. Fügen Sie dann die Kerndrähte nacheinander gemäß dem Farbcode auf dem Etikettstreifen ein und schließen Sie schließlich den äußeren Umschalter.

   Cat6a schütztRJ45 -Anschluss

1.3.4 Kategorie 8RJ45 -Anschluss

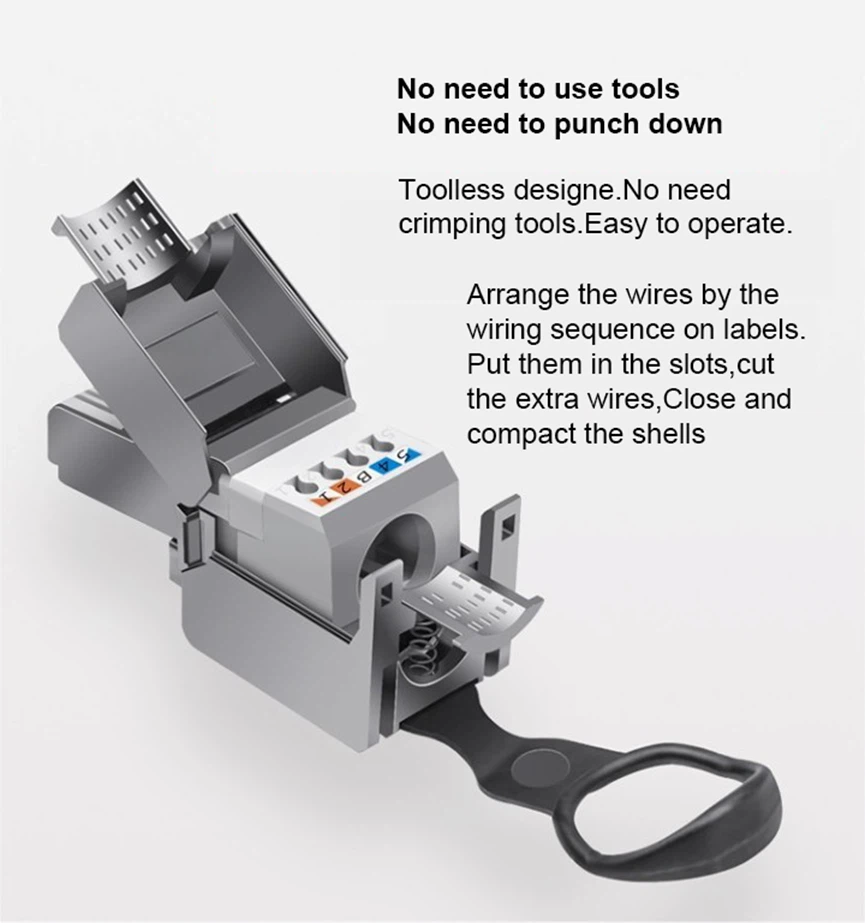

Kategorie 8RJ45 -AnschlussS werden für 40 Gbit / s -Netzwerke verwendet. Kategorie 8RJ45 -AnschlussS sind alle abgeschirmte Typen. Es gibt keine ungeschützten Typen. Die Struktur und Art der geschützten RJ45 -Stecker Kategorie 8 entspricht im Grunde genommen mit dem Category 6A -Schirm -RJ45 -Stecker. Die Kategorie 8 RJ45 -Stecker sind eher der Typ für tolless. Denn die Anti-Interferenz-Fähigkeit zu verbessern. Die Abschirmschicht der RJ45 -Stecker Kategorie 8 wird immer dicker. Fügen Sie hinzu, dass die Out -Jacke der Kerndrähte selbst normalerweise dicker ist. Es besteht eine große Möglichkeit, dass das Kabel die Fluke -Tests nicht bestehen kann. Verwenden Sie daher Werkzeug-freie Mechanismen, um die Probleme zu lösen.

Cat8 ToollessRJ45 -Anschlusss

1.3.5 Kategorie 7RJ45 -Anschlusss

Sie können feststellen, dass ich die Kategorie 7 nicht erwähnt habeRJ45 -Anschlusss im obigen Text. Dies liegt daran, dass Kategorie 7RJ45 -AnschlussS sind nicht die gemeinsamenRJ45 -AnschlussTypen wie Kategorie 5e und Kategorie 6. und durch ISO definierte Kategorie 7 -Konnektoren sind nicht rückwärtskompatibel. Menschen benutzen weniger. Deshalb werden wir hier nicht darüber schreiben. Darüber hinaus muss ich klarstellen, dass die RJ45-Stecker der Kategorie 7, die Sie auf einigen E-Commerce-Websites kaufen, nicht echt sein sollten.

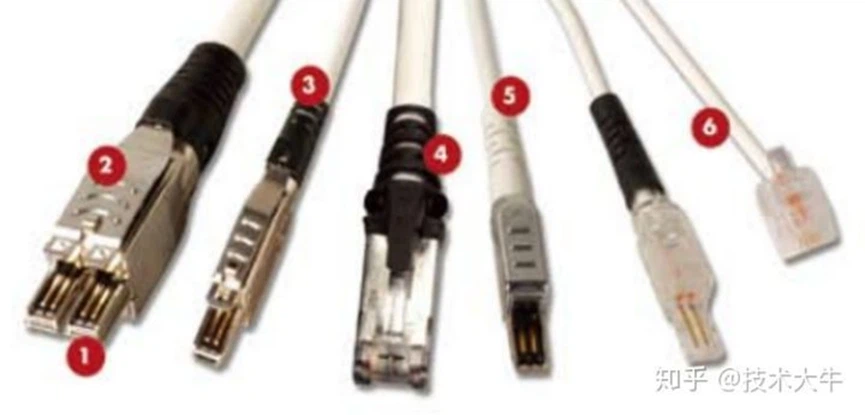

Cat7 -Anschlüsse

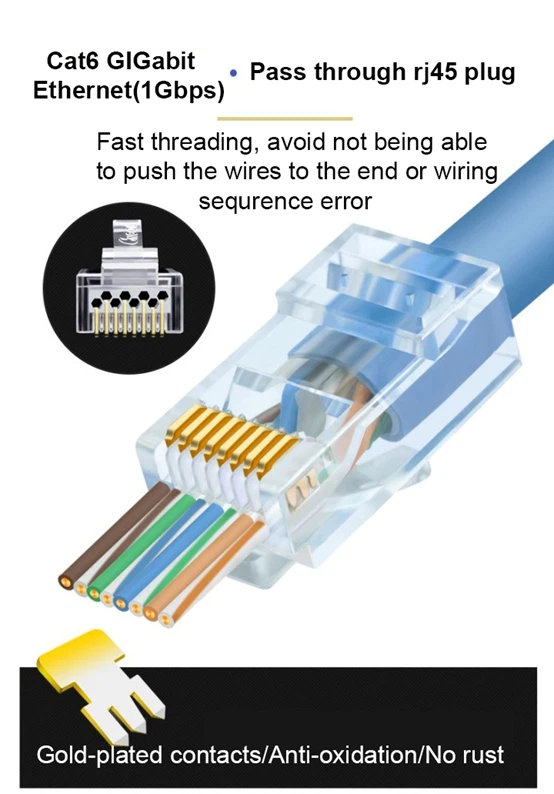

1.3.6   PAss-throughRJ45 -Anschluss

Darüber hinaus ein DurchgangRJ45 -Anschlussist kürzlich herausgekommen. Diese Art vonRJ45 -Anschlussist durch die Tatsache gekennzeichnet, dass der Kopf des RJ45 -Steckers nicht geschlossen, sondern geöffnet ist. Der Vorteil dieses RJ45-Steckers besteht darin, dass die Drähte nicht im Voraus geschnitten oder die Verarbeitung von Kabelvorverbänden durchführen müssen. Der glatte Draht wird direkt beendet. Verwenden Sie die Crimp -Zange mit der Schneidfunktion, um die Drähte zu krimpieren und zu schneiden. Da diese Art von RJ45 -Stecker geöffnet ist, ist der Kupferleiter, der der Luft ausgesetzt istAbdeckung, Kurzschluss, Paketverlust usw. und darüber hinaus kann dieser Durchgangs-RJ45-Stecker nur durch Crimp-Zange sowohl mit Crimping- als auch Drahtschneidfunktion komprimiert werden. Die Betreiber müssen zusätzliche Tools kaufen. Dies wird die Baukosten erhöhen. Daher wird nicht empfohlen, die Pass-Through-RJ45-Stecker in großem Maßstab zu verwenden.

DurchgangRJ45 -Anschlusss

2 StrukturellZusammensetzung von RJ45 -Anschlüssen

DerRJ45 -Anschlussbesteht aus zwei Teilen. Einer ist eine transparente Kunststoffschale und der andere ist ein Metalleinsatz (oft als "goldene Pin -Out" bezeichnet). Die materiellen Anforderungen derRJ45 -Anschlusss basieren auf diesen beiden Strukturen.

2.1 PC -Kunststoffschale

Das Plastikgehäuse derRJ45 -Anschlussbesteht aus PC -Kunststoff, der wissenschaftliche Name von PC ist Polycarbonat. Es ist ein lineares Polyester -Carbonat. Es ist transparent und farblos, hitzebeständig und hat eine gute Wirkung. Bei Raumtemperatur ist die mechanische Leistung ausgezeichnet. Und ohne dass ein Flammhemmungsmittel hinzugefügt werden muss, hat seine Flammhemmung die durch UL definierte 94 V -2 -Pegel erreicht.

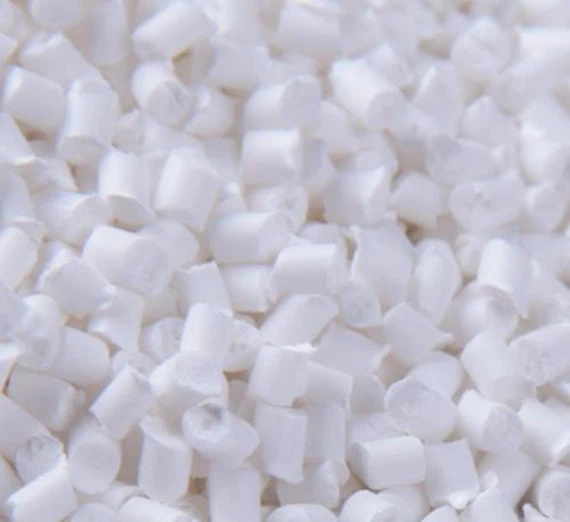

PC -Kunststoff

PC -Kunststoff ist nicht alle farblos und transparent, hat aber auch eine hellblaue transparente Farbe. Das Bild zeigt Bayer's PC -Kunststoff. Weil Bayer eine einzigartige Formulierung verwendet. Daher ist das Erscheinungsbild von Bayer PC -Kunststoff nicht das gleiche wie andere Hersteller. Obwohl das Erscheinungsbild unterschiedlich ist, unterscheidet sich die Leistung von Bayer -PC -Kunststoff nicht allzu von der Leistung von gemeinsamem PC -Kunststoff. Daher das HellblauRJ45 -Anschlusss, die Sie auf dem Markt sehen, können auch als normal verwendet werden.

Derzeit sind die wichtigsten ausländischen PC -Plastikhersteller die Bayer Group aus Deutschland, Teijin aus Japan und LG aus Korea. Die wichtigsten häuslichen sind Sinopec, Petrochina und so weiter. Der ausländische PC -Kunststoff wird etwas besser sein als die inländischen Qualität.

2.2. Wie man die Qualität von beurteilenRJ45 -Anschlusss

Bei der täglichen Konstruktion von Projekten mit Niederspannung verwenden wir häufig den modularen Stecker. Ein modularer Stecker von guter Qualität ist sehr wichtig für unsere Konstruktion und spätere Wartung. Wir können zunächst die Qualität der beurteilenRJ45 -Anschlussdurch die Out Shell.

Erstens, nachdem wir eine Schachtel von geöffnet habenRJ45 -AnschlussS, wir können das gesamte Paket ein paar Mal schütteln. Wenn das Schütteln sehr knusprig ist, zeigt dies, dass die Schale dieses Anschlusses aus PC -Kunststoff besteht, dessen Reinheit und Dichte relativ hoch sind. Weil das Polymermaterial mit hoher Reinheit und Dichte relativ besser istAkustische Leitfähigkeit. Daher ist der Klang knackig und klar.

Zweitens können wir eine abholenRJ45 -Anschlusssein Aussehen beobachten. Die Kunststoffschale des hochwertigen Steckers ist rein transparent oder hellblau transparent. Sie können keine Unreinheiten, schwarze Flecken, weiße Flecken und solche Dinge finden. Dies ist ein wichtiger Punkt, um die Qualität zu beurteilen. Während die Schale des schlechten Verbindungssteckers trüber ist. Auf den ersten Blick können Sie den Unterschied in der Textur erkennen.

Eine andere Möglichkeit, die Qualität zu beurteilen, besteht darin, den Splitter zu biegen. Es ist bekannt, dass wir für einige der schlechten Qualitätsanschlüsse auf dem Markt während der Installation nicht ihren Splitter berühren können. Einmal berührt, ist es kaputt. Die gute QualitätRJ45 -AnschlussS sind nicht so. Für eine gute QualitätRJ45 -AnschlussWir können den Splitter von 180 Grad direkt nach unten falten und ihn dann zurückklappen. Die langsame Faltung von mehr als 15 -mal führt zu einer Pause.

2.3 Metalleinsatz.

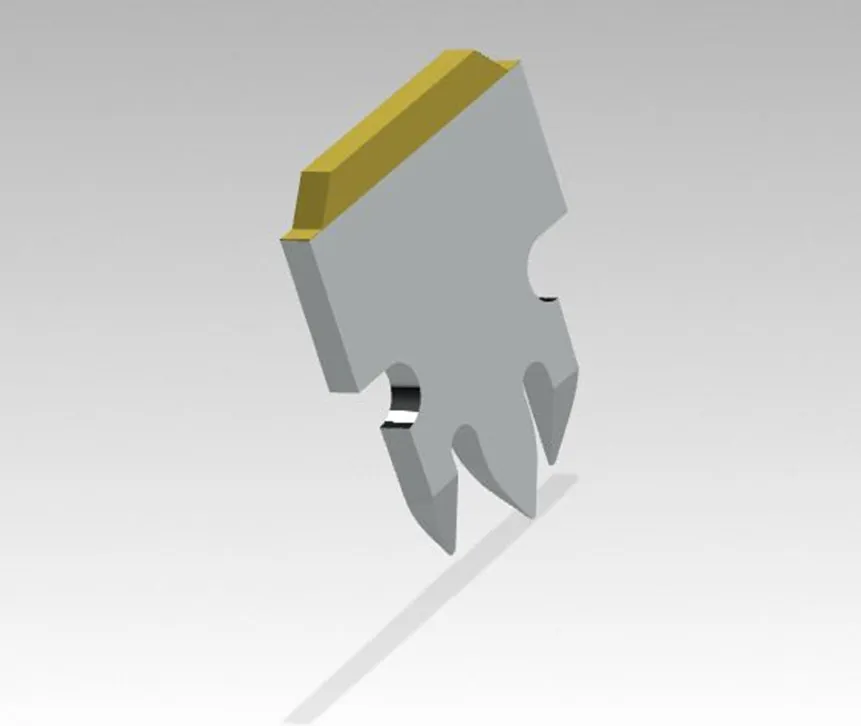

Zusätzlich zur Plastikschale jederRJ45 -Anschlusshat einen Metalleinsatz. Dieser Metalleinsatz wird normalerweise Pinouts genannt und auch "Gold Pinouts" bezeichnet. Dieser Einsatz besteht im Allgemeinen aus Bronze- oder Phosphorbronze. Bronze- oder Phosphorbronze wird verwendet, weil diese beiden Materialien gute mechanische Eigenschaften und hohe Härte aufweisen. Beide sind abgenutzt-resistent. Es ist für sie einfach, den Plastikmantel der Kerndrähte des Ethernet-Kabels zu durchbohren und den Kupferleiter des Kabels zu kontaktieren, um den Kommunikationszweck zu erreichen.

Ethernet -Anschlusseinsätze

MancheRJ45 -AnschlussMarken auf dem Markt werben dafür, dass ihr Metalleinsatzmaterial reines Kupfer oder sauerstofffreies Kupfer ist. Dies ist eine falsche Auseinandersetzung. Weil wie oben erwähnt, dieRJ45 -AnschlussDer Einsatz wird verwendet, um die Out -Jacken der Kerndrähte im LAN -Kabel zu durchbohren. Reines Kupfer und sauerstofffreies Kupfer sind weich und können die Out-Jacken der Kerndrähte nicht durchbohren. Daher dieRJ45 -Anschluss's Einsatz ist Bronze oder Phosphorbronze, nicht sauerstofffreies Kupfer und reines Kupfer.

Wie die Legierung von Kupfer und Kupfer sehr leicht zu rosten ist. Wenn derRJ45 -AnschlussDie Einsätze werden nicht plattiert, die Einsätze werden grün oder schwarz, was das rostige Phänomen des Ethernet -Anschlusses ist. Sobald der Kontakt des Ethernet -Anschlusses verrostet ist, führt er zu einem Fehler und einem Offline -Phänomen.

Daher müssen wir eine Antioxidationsbeschichtung auf der durchführenRJ45 -Anschlusseinfügen. Das nannten wir oft den Nickelbeschichtungsprozess. Nickel ist ein aktives Metall, das leicht oxidiert werden kann. Nachdem die Oberfläche oxidiert ist, erzeugt es jedoch einen dichten Oxidfilm, der eine weitere Oxidation des inneren Materials verhindert. Daher rast der Einsatz nach Nickelbeschichtung nicht. Aus der Beobachtung der Seite der Einsätze können wir wissen, ob der Nickelbeschichtungsprozess abgeschlossen ist oder nicht. Wenn es nickelverzerrt ist, ist die Seite silbrig weiß. Ansonsten ist die Seite gelb.

Zusätzlich können wir sehen, dass die äußere Endoberfläche des Ethernet -Anschlussinserts goldgelb ist. Dies ist das Ergebnis der Goldbeschichtung. Die Goldbeschichtung auf der Oberfläche des Ethernet -Anschlusses besteht darin, die Steckverbinder tragbarer zu machen und den Widerstand der Kontaktpunkte zu reduzieren. Dies ist sehr wichtig, wenn es um die Poe -Stromversorgung geht.

Daher können Sie die Qualität der beurteilenRJ45 -Anschlussdie Sie jeden Tag nach den oben genannten Eigenschaften verwenden.

3, wie Sie die RJ45 -Stecker am Ethernet -Kabel beenden

3.1 Die Struktur des Netzwerkkabels

Das Netzwerkkabel wird auch als verdrehtes Paarkabel bezeichnet. Der Grund, warum es verdreht wird, besteht darin, dass es aus acht Kupferdrähten besteht, die jeweils eine andere Farbe haben, in der alle beiden Kupferdrähte zusammengedreht werden, sodass vier verdrehte Paare von Kupferdrähten vorhanden sind.

Die Farben sind jeweils orangeweiß, orange, grün weiß, grün, blau weiß, blau, braun weiß, braun, wo orangeweiß und orange zusammengebunden, grün weiß und grün zusammengebunden usw., bilden vier Paare von verdrehten Paaren.

Struktur des Ethernet -Kabels

3.2 Die Verkabelungssequenz des Netzwerkkabels

Die acht Kupferdrähte im Netzwerkkabel müssen in der Reihenfolge gegeben werden, wenn die Reihenfolge der Drähte nicht korrekt ist, das Netzwerkkabel in der Netzwerkverbindung nicht verwendet werden kann. In der Kündigung des RJ45 -Anschlusses ist es daher wesentlich zu wissen, dass seine Kabelsequenz wesentlich ist.

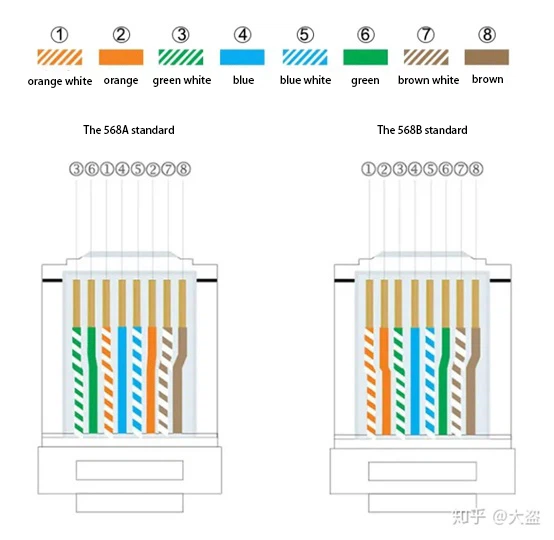

Verkabelungssequenz von 568a und 568b

Es gibt zwei Arten von Netzwerkkabelverbindungen, eine ist ein direktes Kabelkabel (T568B) und das andere ein Crossover-Kabelkabel (T568A).

Gerade Kabelkabel: Im Allgemeinen werden verschiedene Geräte angeschlossen, z. B. Computer, die mit dem Router verbunden sind, und der Router, der mit dem Switch eine Verbindung herstellt, ist die häufigste Methode für eine Ethernet-Verbindung. Beide Enden des Netzwerkkabels müssen dieselbe Kabelsequenz verwenden.

Crossover -Kabelkabel: Es wird auch Umkehrkabel bezeichnet. Es handelt sich um eine Verbindungsmethode, mit der der gleiche Gerätetyp angeschlossen wird, z. B. zwei Computer, die direkt zueinander verbunden sind. Wenn Sie ein direktes Kabel verwenden, um zwei Computer direkt zu verbinden, ohne durch einen Router oder einen Schalter zu gehen, können diese beiden Computer nicht kommunizieren.

In China gibt es im Allgemeinen zwei Arten von Kabelkabelsequenzen: T568A und T568B.

Standard T568A Kabelsequenz: 1- grün weiß, 2- grün, 3- orange weiß, 4- blau, 5- blau weiß, {{6} orange, 7- braun weiß, {8-}}} braun.

Standard T568B Kabelsequenz: 1- orangeweiß, 2- orange, {3- grün weiß, 4- blau, {5- blau weiß, 6- grün, 7- braun weiß, {8-}}}}}}}}} {}}}}} {}}}}}}}}} braun.

Gerade Kabelkabel: Beide Klemmenenden entsprechen der Standard-T568B-Verkabelungssequenz, beide zwei Enden sind die gleiche Drahtsequenz und eins zu eins Korrespondenz.

Crossover -Kabelkabel: Ein Ende entspricht dem T568A -Standard, und ein Ende entspricht dem T568B -Standard.

Ich frage mich, ob Sie festgestellt haben, der Unterschied zwischen T568A und T568B besteht darin, dass 1 und 3 geschaltet sind und 2 und 6 der Drahtsequenz geschaltet sind. Mit anderen Worten, das kabelgebundene Crossover-Kabel verfügt nur über vier verschiedene Kabelsequenzen vom geraden Kabelkabel. Sie sind gegenübereinander.

Dies liegt daran, dass es zwar vier verdrehte Paare und acht Kupferdrähte gibt, in der Tat nur vier im Netzwerk verwendet werden, nämlich die 1, 2 und 3, 6 Pinouts im Ethernet -Anschluss, spielen die Rolle des Empfangens und Sendens von Signalen.

Da das Crossover -Kabelkabel verwendet wird, um Geräte desselben Typs anzuschließen, muss ein Ende des Sendungssignals an das andere Ende des Empfangssignals verbunden werden, sodass die Kabelsequenz der beiden Enden umgekehrt ist.

3.3, die erforderlichen Werkzeuge.

Nachdem Sie die Struktur des Ethernet -Kabels und der Verkabelungssequenz verstanden haben, müssen Sie auch ein sehr wichtiges Werkzeug haben. Dieses Tool wird als Crimp -Zange bezeichnet.

Dieses Tool ist sehr wichtig. Wenn Sie dieses Tool nicht haben, ist es unmöglich, den RJ45 -Stecker auf das Ethernet -Kabel zu beenden. Versuchen Sie nicht, Werkzeuge wie Schraubendreher zu verwenden, um den RJ45 -Stecker zu crimpieren. Alle anderen Werkzeuge sind anfällig für die Beschädigung von Ethernet -Anschlüssen.

Dieses Tool ist nicht teuer, kostet nur ein Dutzend Dollar. Dieses Werkzeug zusammen mit Schraubenzieher, Scheren sind alle notwendigen Werkzeuge für das Leben zu Hause. Wenn Sie eine Person sind, die DIY mag, wird empfohlen, eine Pflanze zu bekommen!

Beeinflussen Sie den Ethernet -Stecker mit einer Crimpable

3.4 Die Kündigungsschritte

Das nächste ist der wichtigste Teil, nach dem Theorieunterricht ist es Zeit zum Üben, es gibt 7 Schritte wie folgt.

3.4.1, basierend auf der Notwendigkeit zu bestätigen, ob das Ethernet-Kabel, das Sie herstellen werden, ein direktes Kabel- oder Crossover-Kabel ist, ist der allgemeine Haushaltsgebrauch ein direktes Kabelkabel.

3.4.2, schälen Sie die äußere Mantel des Ethernet -Kabels bis zu 3 cm von den Klemmen mit einer Zange. Denken Sie daran, die Jacke der inneren acht Kupferdrähte nicht zu entfernen. Teilen Sie die 4 verdrehten Paare auf und ordnen Sie sie in der richtigen Reihenfolge an.

3.4.3, legen Sie die angeordneten Kerndrähte in die Schneiderposition, schneiden Sie die Drähte auf ausgerichtete Weise und halten Sie die verbleibenden Drähte 1,5 cm lang.

3.4.4, dann die acht kleinen Kupferdrähte in den Schlitz des Ethernet -Steckers einfügen und alle Kerndrähte bis zum Ende drücken.

3.4.5, geben Sie den RJ45 -Stecker in das Loch der Crimpable und drücken Sie ihn mit der Crimp -Zange. Die Crimp -Zange kann die äußere Jacke der 8 Kupferdrähte durchstechen, damit der Leiter des Drähte die Pinouts des Ethernet -Anschlusses berühren kann, und Sie können den Stecker bis zum Hören eines scharfen Geräusches ziehen.

3.4.6, bis jetzt wurde ein Ende des Kabels auf den RJ45 -Stecker beendet. Mit derselben Methode können Sie das andere Ende des Kabels beenden.

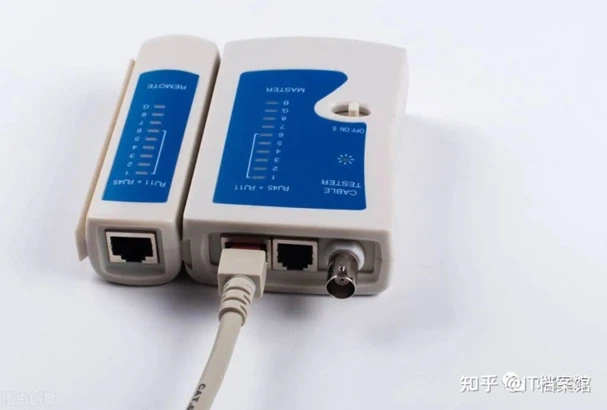

3.4.7 Nachdem beide Enden des Kabels beendet sind, sollte das Patch -Kabel mit einem Fluke -Tester getestet werden. Wenn sich wiederum alle Leuchten anwenden, bedeutet dies, dass die Kabelbeendigung erfolgreich ist. Wenn kein Kabelprüfer in der Nähe vorhanden ist, können Sie das Netzwerkkabel direkt in den RJ45 -Port des Computers anschließen, um zu testen, ob der Computer auf das Internet zugreifen kann. Normalerweise ist der Internetzugang, dass die Kabelbeendigung erfolgreich ist.

Kabelprüfung
