Stromversorgung für Heimsicherheitssysteme: Unabhängig vs. PoE vs. zentralisiert
Feb 06, 2026
Eine Nachricht hinterlassen
Wir haben die Methoden der Überwachungsstromversorgung bereits mehrfach besprochen. Die Stromversorgung bleibt eines der am meisten diskutierten Themen unter Niederspannungstechnikern und ist eine häufige Fehlerquelle in Überwachungssystemen. Daher ist die Wahl des richtigen Netzteils von entscheidender Bedeutung. In diesem Artikel untersuchen wir die primären Stromversorgungsmodi für Sicherheitsüberwachungssysteme-drei Hauptansätze-und bewerten ihre Vor- und Nachteile.
1. Unabhängiger Stromversorgungsmodus
2. Zentralisierter Stromversorgungsmodus
3. PoE-Stromversorgungsmodus (mit vier Implementierungsmethoden)
2. Zentralisierter Stromversorgungsmodus
3. PoE-Stromversorgungsmodus (mit vier Implementierungsmethoden)
Was ist die wichtigste Regel für die Konfiguration der Netzwerkkameraleistung? Was sollten Sie bei der Auswahl eines Kamera-Netzteils noch beachten? Wichtige Installationshinweise!
1. Unabhängiger Stromversorgungsmodus
1.1 Vorteile der unabhängigen Stromversorgung
Zur unabhängigen Stromversorgung gehört die Installation eines speziellen Sicherheitsnetzteils an der Vorderseite jeder Kamera. Jeder Adapter versorgt nur eine Kamera mit Strom.

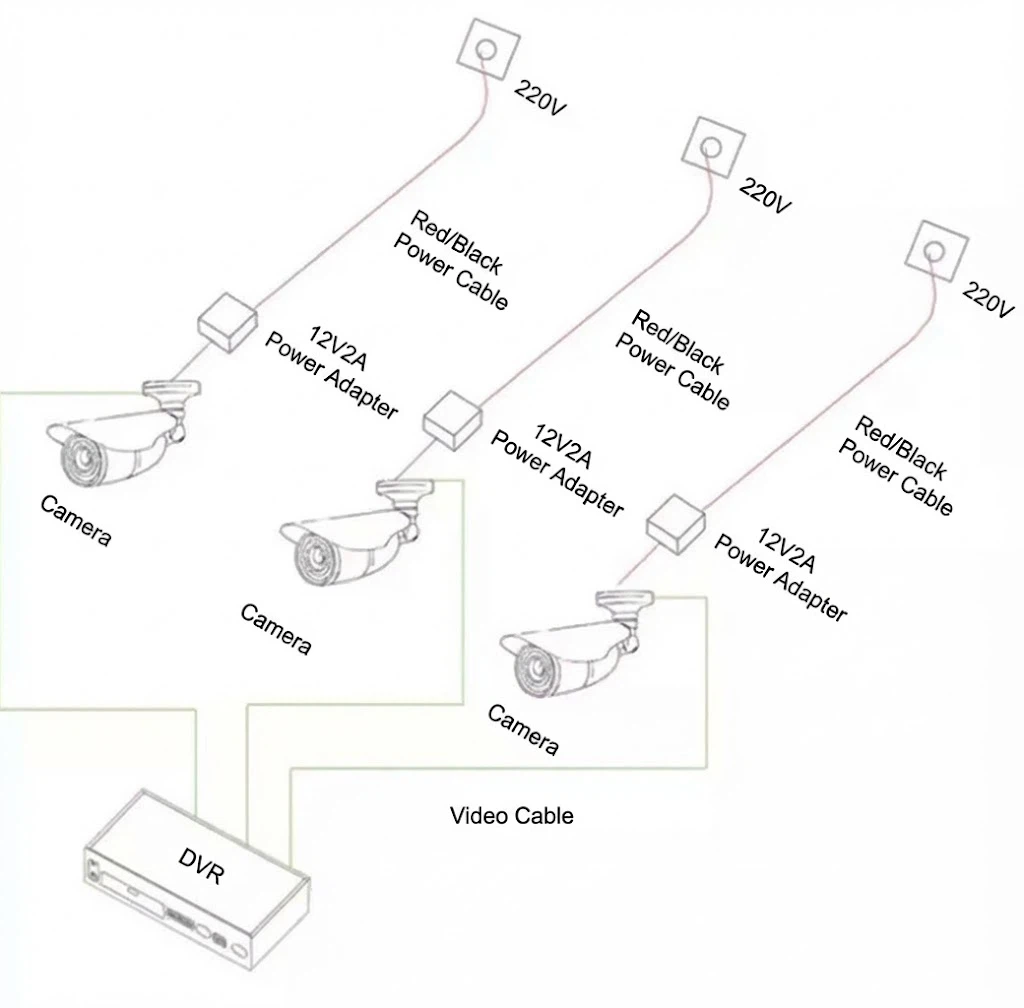

Hier ist ein schematisches Diagramm der unabhängigen Stromversorgung enthalten.
Einfache Wartung und einfacher Austausch des Netzteils
Da jede Kamera über ein eigenes Netzteil verfügt, ist die Fehlerbehebung bei einer fehlerhaften Kamera unkompliziert. Wenn das Problem auf das Netzteil zurückzuführen ist, muss nur dieses einzelne Gerät repariert oder ausgetauscht werden.
Da jede Kamera über ein eigenes Netzteil verfügt, ist die Fehlerbehebung bei einer fehlerhaften Kamera unkompliziert. Wenn das Problem auf das Netzteil zurückzuführen ist, muss nur dieses einzelne Gerät repariert oder ausgetauscht werden.
Verhindert einen Totalausfall des Systems
In einem zentralisierten Stromversorgungssystem kann ein einzelner Fehler ohne USV-Backup dazu führen, dass das gesamte Überwachungssystem nicht mehr funktioniert. Bei unabhängigen Stromversorgungen betrifft ein Ausfall nur die einzelne Kamera oder eine kleine Gruppe und verhindert so ein vollständiges Herunterfahren des Systems.
In einem zentralisierten Stromversorgungssystem kann ein einzelner Fehler ohne USV-Backup dazu führen, dass das gesamte Überwachungssystem nicht mehr funktioniert. Bei unabhängigen Stromversorgungen betrifft ein Ausfall nur die einzelne Kamera oder eine kleine Gruppe und verhindert so ein vollständiges Herunterfahren des Systems.
1.2 Nachteile der unabhängigen Stromversorgung
Höhere Kosten
Die Gesamtkosten mehrerer unabhängiger Netzteile sind im Allgemeinen höher als die einer einzelnen zentralen Stromversorgung mit gleicher Gesamtleistung. Dieser Kostenvergleich schließt die Verkabelung aus.
Die Gesamtkosten mehrerer unabhängiger Netzteile sind im Allgemeinen höher als die einer einzelnen zentralen Stromversorgung mit gleicher Gesamtleistung. Dieser Kostenvergleich schließt die Verkabelung aus.
Größere Gefährdung durch physischen Schaden
Unabhängige Netzteile werden normalerweise in der Nähe der Kamera installiert. In Außenumgebungen sind sie dadurch anfälliger für Sonne, Regen, Blitzschlag und andere äußere Schäden. Achten Sie bei der Auswahl unabhängiger Netzteile für den Außenbereich-besonders auf deren Wetterfestigkeit und Schutzspezifikationen.
Unabhängige Netzteile werden normalerweise in der Nähe der Kamera installiert. In Außenumgebungen sind sie dadurch anfälliger für Sonne, Regen, Blitzschlag und andere äußere Schäden. Achten Sie bei der Auswahl unabhängiger Netzteile für den Außenbereich-besonders auf deren Wetterfestigkeit und Schutzspezifikationen.
2. Zentralisierter Stromversorgungsmodus
Schließen Sie eine zentrale 12-V-Stromversorgung an eine 220-V-Quelle an und verlegen Sie dann 2*1,0 rot/schwarze Stromkabel zu den Kameras. Die 12-V-Stromstrecke sollte 100 Meter nicht überschreiten. Befestigen Sie einen einzelnen Stromstecker am Kabelende und verbinden Sie ihn mit dem Stromeingang der Kamera. Die zentrale Stromversorgung nutzt eine 12-V-Schaltstromquelle im Kontrollraum oder an einem Zwischenpunkt, um mehrere Front-End-Geräte mit Strom zu versorgen. Der wesentliche Unterschied zum unabhängigen Modus besteht darin, dass ein Netzteil mehrere Kameras versorgt.

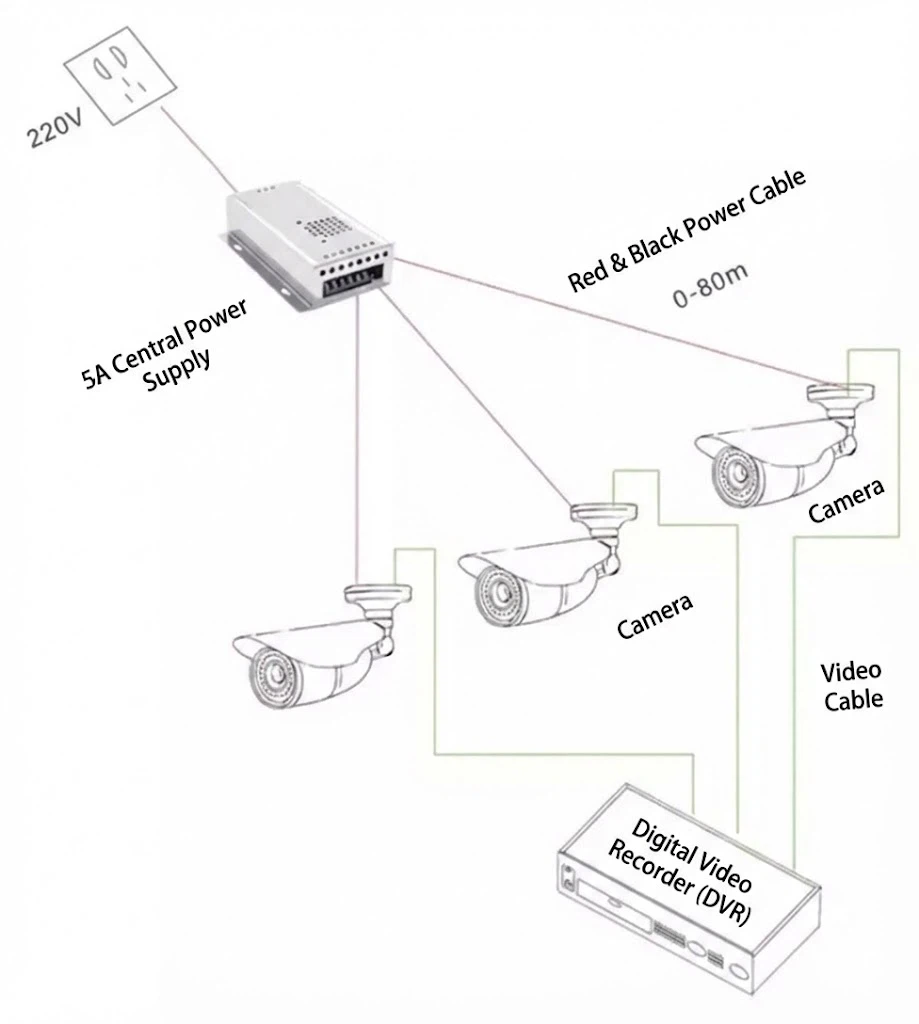

Hier ist ein schematisches Diagramm der zentralen Stromversorgung enthalten.
2.1 Rolle der zentralen Stromversorgung
Verwaltung von Rechenzentrendeckt hauptsächlich Infrastruktur- und IT-Assets ab, einschließlich Stromverteilung, Netzwerkausrüstung und physische Sicherheit. Bei der zentralen Überwachung werden Management und Technologie eingesetzt, um diese Systeme zu überwachen und Fehlererkennung und Warnungen in Echtzeit zu ermöglichen. Darüber hinaus unterstützt das Sammeln und Analysieren dieser Überwachungsdaten das Kapazitäts-, Ereignis-, Problem- und Compliance-Management und sorgt letztendlich für eine hohe Verfügbarkeit des Rechenzentrums.
2.2 Vorteile der zentralen Stromversorgung
Niedrigere Kosten
Obwohl ein zentralisiertes System häufig mehr Kabel benötigt als ein unabhängiges System, ist dies aufgrund der hohen Kosten-effizienz zentralisierter Stromversorgungseinheiten in der Regel die wirtschaftlichste Gesamtlösung.
Obwohl ein zentralisiertes System häufig mehr Kabel benötigt als ein unabhängiges System, ist dies aufgrund der hohen Kosten-effizienz zentralisierter Stromversorgungseinheiten in der Regel die wirtschaftlichste Gesamtlösung.
Vereinfachte zentrale Wartung
Die zentralisierte Stromversorgung vereinfacht die Kabelführung, Installation und Gesamtverwaltung.
Die zentralisierte Stromversorgung vereinfacht die Kabelführung, Installation und Gesamtverwaltung.
Geringerer Gesamtenergieverbrauch
Reale-Projektdaten zeigen, dass der Gesamtenergieverbrauch eines zentralisierten Energiesystems niedriger ist als der eines gleichwertigen unabhängigen Systems.
Reale-Projektdaten zeigen, dass der Gesamtenergieverbrauch eines zentralisierten Energiesystems niedriger ist als der eines gleichwertigen unabhängigen Systems.
2.3 Nachteile der zentralen Stromversorgung
Komplexe Erstkonfiguration
Überwachungskameras erfordern beim Einschalten einen hohen Einschaltstrom und die Stromübertragung über Entfernungen führt zu Verlusten. Daher ist die Kapazität der zentralen Stromversorgung nicht einfach die Summe aller Kameraleistungswerte. Die Implementierung dieses Modus erfordert, dass der Ingenieur das gesamte System gründlich versteht, um eine angemessene Lösung zu entwerfen.
(In der Praxis ist der Einschaltstrom der Kamera hoch und lange Kabelwege verursachen einen Spannungsabfall. Die erforderliche Leistung ist nicht nur die Gesamtnennleistung der Kamera. Richtige Berechnung: Summieren Sie die Nennleistung aller Kameras, multiplizieren Sie sie mit 1,3 für die tatsächlich benötigte Leistung, addieren Sie etwa 30 % für Übertragungsverluste und addieren Sie dann weitere 30 % Spielraum für zukünftige Erweiterungen.)
Überwachungskameras erfordern beim Einschalten einen hohen Einschaltstrom und die Stromübertragung über Entfernungen führt zu Verlusten. Daher ist die Kapazität der zentralen Stromversorgung nicht einfach die Summe aller Kameraleistungswerte. Die Implementierung dieses Modus erfordert, dass der Ingenieur das gesamte System gründlich versteht, um eine angemessene Lösung zu entwerfen.
(In der Praxis ist der Einschaltstrom der Kamera hoch und lange Kabelwege verursachen einen Spannungsabfall. Die erforderliche Leistung ist nicht nur die Gesamtnennleistung der Kamera. Richtige Berechnung: Summieren Sie die Nennleistung aller Kameras, multiplizieren Sie sie mit 1,3 für die tatsächlich benötigte Leistung, addieren Sie etwa 30 % für Übertragungsverluste und addieren Sie dann weitere 30 % Spielraum für zukünftige Erweiterungen.)
Gefahr eines Totalausfalls des Systems
Fällt die zentrale Stromversorgung (ohne USV) aus, fällt das gesamte Überwachungssystem aus.
Fällt die zentrale Stromversorgung (ohne USV) aus, fällt das gesamte Überwachungssystem aus.
3. PoE-Stromversorgung (Power over Ethernet).
Die PoE-Stromversorgung umfasst hauptsächlich vier Methoden:

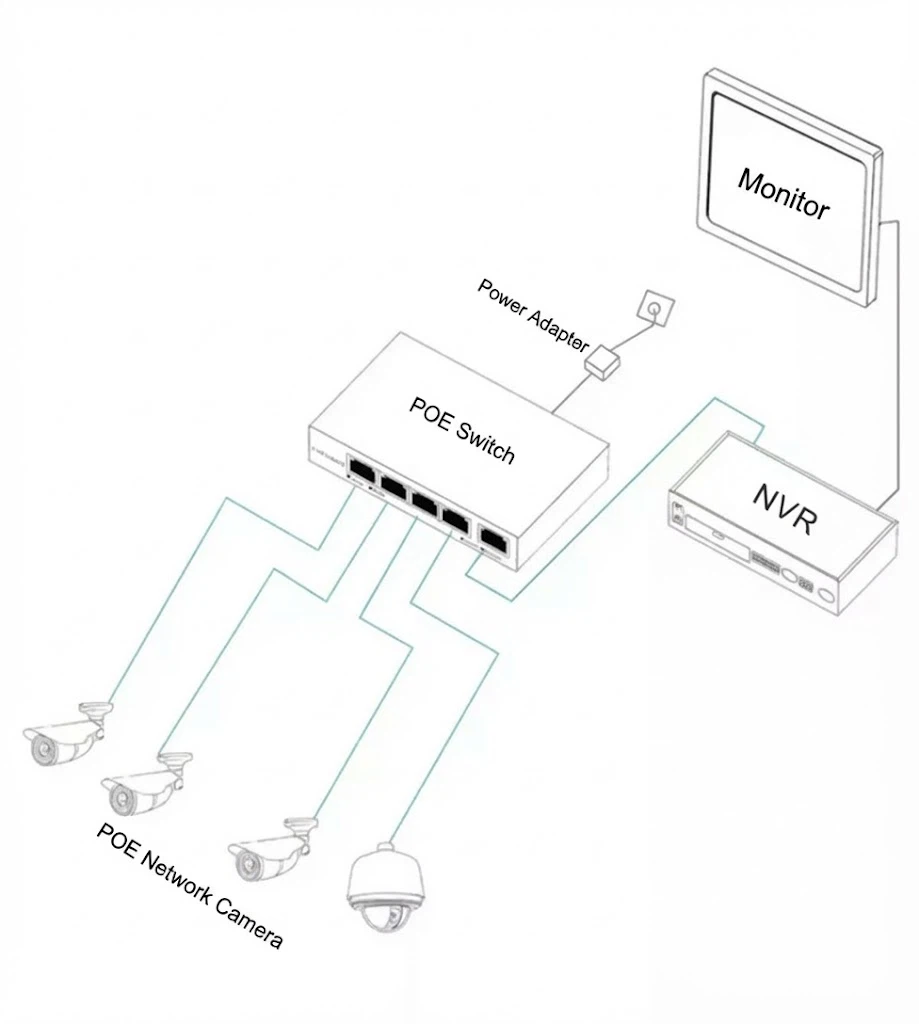

3.1 Sowohl Switch als auch Endgerät unterstützen PoE
Schließen Sie einen PoE-Switch direkt über anNetzwerkkabelan PoE-fähige drahtlose APs und Netzwerkkameras. Dies ist die einfachste Methode, aber beachten Sie:
① Stellen Sie sicher, dass der PoE-Switch und der AP oder die Kamera Standard-PoE-Geräte sind.
② Überprüfen Sie die Spezifikationen des Netzwerkkabels sorgfältig. Die Kabelqualität ist entscheidend; Eine schlechte Qualität kann dazu führen, dass das Gerät nicht mit Strom versorgt wird oder zu ständigen Neustarts führt.
Schematische Darstellung enthalten.
① Stellen Sie sicher, dass der PoE-Switch und der AP oder die Kamera Standard-PoE-Geräte sind.
② Überprüfen Sie die Spezifikationen des Netzwerkkabels sorgfältig. Die Kabelqualität ist entscheidend; Eine schlechte Qualität kann dazu führen, dass das Gerät nicht mit Strom versorgt wird oder zu ständigen Neustarts führt.
Schematische Darstellung enthalten.

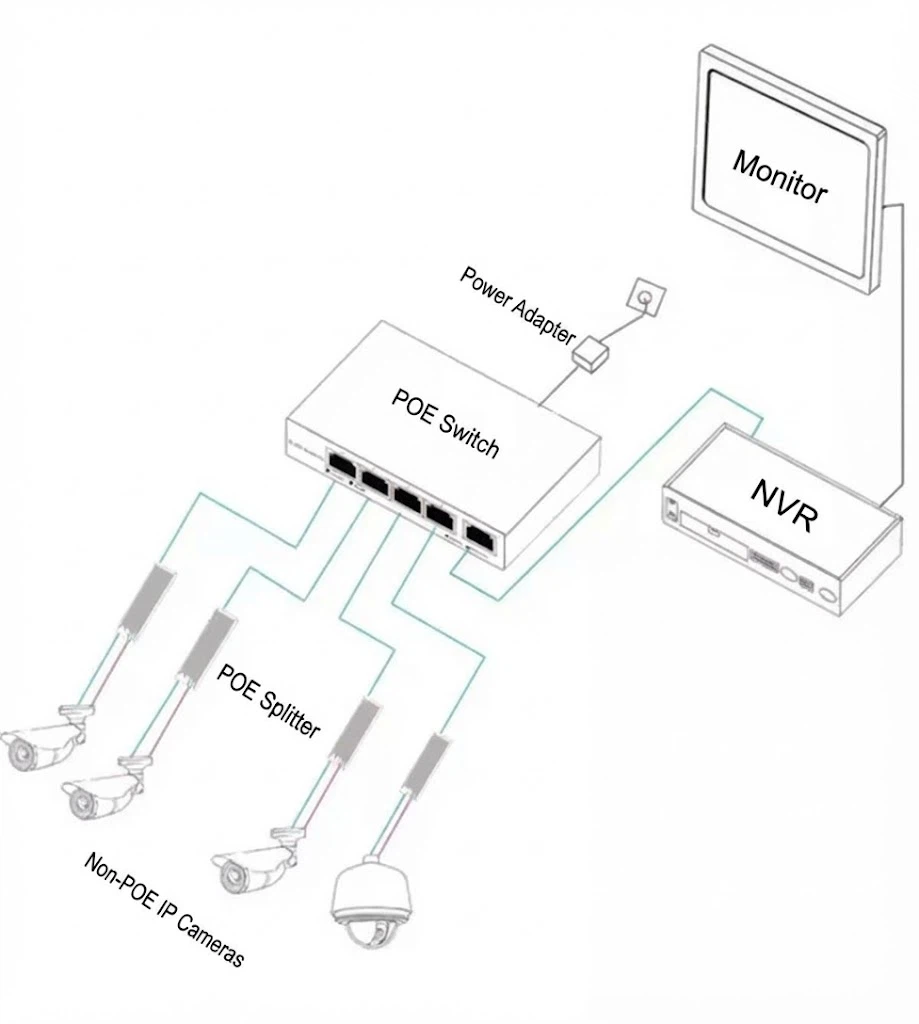

3.2 Switch unterstützt PoE, Endgerät nicht
Hier wird der PoE-Switch mit einem PoE-Splitter verbunden. Der Splitter trennt das eingehende Signal in Daten und Strom und verfügt über zwei Ausgangsleitungen: eine für Strom (typischerweise 5 V/9 V/12 V usw.) und eine für Daten (aStandardNetzwerkkabel). Der Leistungsausgang kann mit verschiedenen Nicht-PoE-Endgeräten mit Gleichstromeingang übereinstimmen und unterstützt die Standards IEEE 802.3af/at. Die Datenleitung wird direkt mit dem Netzwerkanschluss des Geräts verbunden.
Schematische Darstellung enthalten.
Schematische Darstellung enthalten.

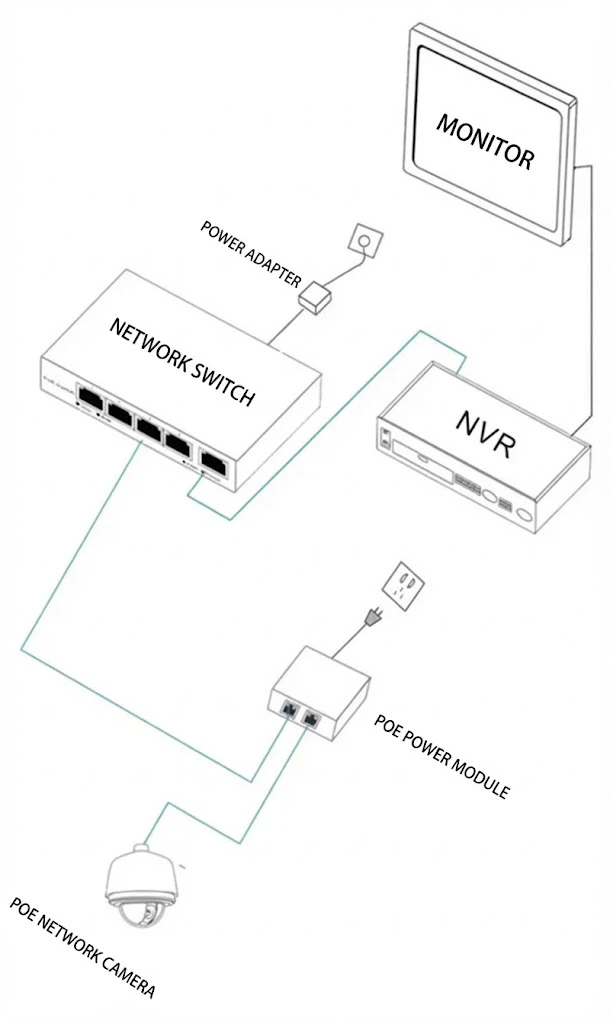

3.3 Switch unterstützt PoE nicht, Endgerät jedoch schon
Schließen Sie einen PoE-Injektor an den Standard-Switch an. Der Injektor versorgt das Netzwerkkabel mit Strom, bevor es das Gerät erreicht. Diese Methode ist nützlich, um ein bestehendes Netzwerk zu erweitern, ohne die ursprüngliche Infrastruktur zu ändern.
Schematische Darstellung enthalten.
Schematische Darstellung enthalten.

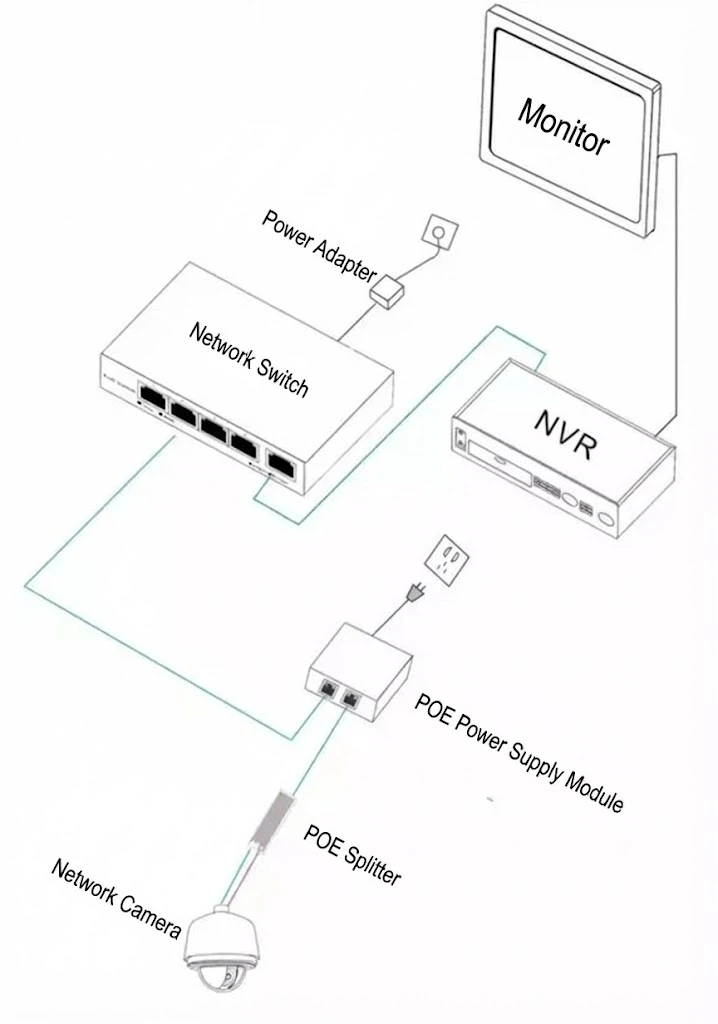

3.4 Weder Switch noch Endgerät unterstützen PoE
Schließen Sie einen PoE-Injektor an den Switch, dann einen PoE-Splitter und schließlich an das Endgerät an. Die Methoden 3 und 4 eignen sich für die Nachrüstung herkömmlicher Netzwerke, bei denen der vorhandene Switch kein PoE hat, dessen Vorteile jedoch erwünscht sind.
Schematische Darstellung enthalten.
Schematische Darstellung enthalten.
3.5 Verbindungspraktiken für PoE-Injektoren
Wie sollten Kabel in der Praxis angeschlossen werden? Viele Benutzer, die mit PoE vertraut sind, machen sich Sorgen über Probleme mit der Pinbelegung (Verwendung der Paare 1-2-3-6 oder 4-5-7-8 für die Stromversorgung) und befürchten, dass ein Fehler die Ausrüstung beschädigen könnte.
PoE-Standards erfordern, dass PSE-Geräte (wie PoE-Switches und -Injektoren) mindestens eines der beiden Stromversorgungs-Pinbelegungsschemata unterstützen. Der neueste 802.3at 4-Paar-Standard erfordert die Unterstützung beider. PoE-betriebene Geräte (PDs) müssen jedoch beide Methoden unterstützen.
PoE-Standards erfordern, dass PSE-Geräte (wie PoE-Switches und -Injektoren) mindestens eines der beiden Stromversorgungs-Pinbelegungsschemata unterstützen. Der neueste 802.3at 4-Paar-Standard erfordert die Unterstützung beider. PoE-betriebene Geräte (PDs) müssen jedoch beide Methoden unterstützen.
Obwohl PoE praktisch und einfach ist, ist seine Stabilität im Vergleich zu zentralisierter oder unabhängiger Stromversorgung etwas geringer. Zu den häufigsten Problemen gehört, dass PoE-Splitter dazu neigen, auszufallenPoE-SwitchIch brauche einen Neustart.
4. Wahl zwischen unabhängiger und zentraler Stromversorgung
4.1 So wählen Sie zwischen unabhängiger und zentraler Stromversorgung
Die Vor- und Nachteile einer unabhängigen und zentralisierten Macht sind oben zusammengefasst. Die Auswahl hängt von der tatsächlichen Installationsumgebung und den Kundenanforderungen ab.
Im Allgemeinen eignet sich eine unabhängige Stromversorgung besser für Systeme mit weniger als 4 Kameras. Für 4 bis 16 Kameras mit ähnlichen Kabelverläufen wird eine zentrale Stromversorgung empfohlen. Bei Systemen mit mehr als 16 Kameras können mehrere zentrale Stromversorgungen kombiniert werden, sofern die Erstkonfiguration sorgfältig geplant wird.
Im Allgemeinen eignet sich eine unabhängige Stromversorgung besser für Systeme mit weniger als 4 Kameras. Für 4 bis 16 Kameras mit ähnlichen Kabelverläufen wird eine zentrale Stromversorgung empfohlen. Bei Systemen mit mehr als 16 Kameras können mehrere zentrale Stromversorgungen kombiniert werden, sofern die Erstkonfiguration sorgfältig geplant wird.
Beispiel:Ein Bürogebäude verfügt über 100 fest installierte Netzwerkkameras vom Typ Bullet-, jede mit einer Nennleistung von 4 W. Wie konfigurieren wir die Stromversorgung?
Mit der oben genannten Berechnungsmethode:
Gesamtnennleistung der Kamera=4W * 100=400W
Tatsächlicher Energiebedarf der Kamera:=400W * 1.3=520W
Erforderliche Leistung nach Berücksichtigung der Verluste=520W * 1.3=676W
Endgültige Stromversorgungskapazität einschließlich Sicherheitsmarge=676W * 1.3=878W
Mit der oben genannten Berechnungsmethode:
Gesamtnennleistung der Kamera=4W * 100=400W
Tatsächlicher Energiebedarf der Kamera:=400W * 1.3=520W
Erforderliche Leistung nach Berücksichtigung der Verluste=520W * 1.3=676W
Endgültige Stromversorgungskapazität einschließlich Sicherheitsmarge=676W * 1.3=878W
Zusammenfassende Formel:
Erforderliche Stromversorgungskapazität=Nennleistung der Kamera × 1,3 × 1,3 × 1,3
(Hinweis: Erhöhen Sie bei außergewöhnlich langen Kabelstrecken die Stromkapazität und erwägen Sie die Verwendung einer höheren Versorgungsspannung.)
Erforderliche Stromversorgungskapazität=Nennleistung der Kamera × 1,3 × 1,3 × 1,3
(Hinweis: Erhöhen Sie bei außergewöhnlich langen Kabelstrecken die Stromkapazität und erwägen Sie die Verwendung einer höheren Versorgungsspannung.)
4.2 Was ist die wichtigste Regel für die Stromversorgungskonfiguration von Netzwerkkameras?
Betreiben Sie niemals das gesamte Überwachungssystem aus einer einzigen Quelle.Gründe:
Während der Wartung wird der Strom häufig aus- und wieder eingeschaltet. Wenn alle Kameras gleichzeitig starten, entsteht ein enormer Einschaltstrom, der die Stromversorgung überlasten und beschädigen kann.
Fällt diese einzelne Stromversorgung aus, fällt das gesamte Überwachungssystem aus. Dies ist insbesondere bei kritischen Ein-/Ausstiegspunkten problematisch und kann zu Sicherheitslücken führen.
Was ist der richtige Ansatz?
Im obigen Beispiel benötigen die 100 Kameras insgesamt etwa 800 W. Die richtige Konfiguration sind vier 200-W-Netzteile. Wenn eine Versorgung ausfällt, können auf diese Weise die Kameras an kritischen Punkten auf die verbleibenden Einheiten umverteilt werden, wodurch die Auswirkungen auf das gesamte System minimiert werden.
Im obigen Beispiel benötigen die 100 Kameras insgesamt etwa 800 W. Die richtige Konfiguration sind vier 200-W-Netzteile. Wenn eine Versorgung ausfällt, können auf diese Weise die Kameras an kritischen Punkten auf die verbleibenden Einheiten umverteilt werden, wodurch die Auswirkungen auf das gesamte System minimiert werden.
