Glasfaseranschlüsse: MT, MTRJ, MPO und MTP

In diesem Artikel erfahren wir allesArten von Glasfaseranschlüsseneinschließlich MT, MTRJ, MPO und MTP. Erfahren Sie, wie hochdichte Verkabelungssysteme Rechenzentren, Hochgeschwindigkeitsnetzwerke und optische Geräte unterstützen. Entdecken Sie wichtige Trends, technische Funktionen und Markteinblicke.

Glasfaseranschlüsse sindSie werden auch als Glasfaserstecker bezeichnet und sind Vorrichtungen für lösbare (aktive) Verbindungen zwischen Fasern. Sie richten die Enden zweier Fasern präzise aus, um die Lichtenergieübertragung von der Sende- zur Empfangsfaser zu maximieren und die Auswirkungen auf das System aufgrund ihrer Anwesenheit in der optischen Verbindung zu minimieren. Glasfaseranschlüsse, in gewissem Maße die Zuverlässigkeit und Leistung optischer Übertragungssysteme beeinträchtigen.



Zum RedenMPO-Glasfasersteckverbinder, müssen wir zunächst MT-Anschlüsse besprechen. MT steht für Mechanical Transfer und bedeutet mechanische Ausrichtung. Bei MT-Steckern handelt es sich um eine Art von Glasfasersteckern, die von NTT in Japan für die Verbindung von mehradrigen Bandfasern mithilfe einer Kunststoffhülse (einer zylindrischen Komponente, die die Fasern an Ort und Stelle hält) entwickelt wurden. Sie bieten hervorragende Installationsmöglichkeiten mit hoher Dichte und geringeren Kosten. Der Grundmechanismus von MT-Steckern besteht darin, die Fasern mithilfe von zwei Führungsstiften präzise in der Ferrule zu positionieren und dann den ausgerichteten Teil mit einer Druckklemme festzuklemmen, um eine stabile Verbindung aufrechtzuerhalten. Darauf aufbauend,NTTführte eine kleinere MT-Lösung ein, wie das von MT-RJ geförderteAMPERE. Darüber hinaus sind NTTs MPO, AMPs MPX,USConecist MTP undHiroseZu dieser Steckverbinderserie gehören auch die MD von .


Der Ursprung des Namens MTRJ (Multi Transmit-Receive Joint) Connector ergibt sich aus der Kombination von MT--Typ- und RJ--Typ-Anschlüssen. Ein Hauptmerkmal des MTRJ-Steckers ist seine Fähigkeit, zwei Glasfasern zu verbinden, was bedeutet, dass zwei Glasfasern in einem einzigen MTRJ-Glasfaserstecker untergebracht sind. Darüber hinaus werden MTRJ-Steckverbinder in männliche Steckverbinder und weibliche Steckverbinder eingeteilt, wobei der Hauptunterschied darin besteht, dass männliche Steckverbinder am Ende jedes Steckverbinders zwei Stifte haben.

Standards für Glasfasersteckverbinder:ANSI/TIA/EIA-604-12, ISO/IEC 11801 und ANSI/TIA/EIA-568-B
Durchmesser der Steckverbinderhülse:1,25 mm Kunststoff
Einfügedämpfung:(Multimode: 0,2 dB / Single-Modus: 0,4 dB)
Haltbarkeit:500 Paarungszyklen
Verriegelungsmechanismus:„Plug{0}}and-Play“-RJ-Verriegelungsmechanismus mit einem einfachen Verriegelungs- und Entriegelungssystem ähnlich den RJ45-Anschlüssen
Versionen:Multimode/Single-Modus
Anwendungen:LAN
Anzahl der Aderendhülsen:Duplex
In Europa häufig verwendet

Als relativ Nischenstecker für optische Glasfasern ist der MTRJ-Stecker darauf ausgelegt, die Glasfaserkonnektivität zu revolutionieren. Allerdings ist sein Marktanteil nach wie vor gering und es muss noch eine breite Akzeptanz finden. In diesem Artikel wird der MTRJ Connector vorgestellt und seine spezifischen Anwendungen untersucht.

Der MTRJ ist ein quadratischer Glasfaserstecker, der sowohl für die Übertragung als auch für den Empfang konzipiert ist. Es besteht aus zwei hochpräzisen Kunststoff--Steckern und einem optischen Kabel. Bei den externen Komponenten handelt es sich um präzisionsgefertigte Kunststoffteile, die über einen Push-{6}Pull-Verriegelungsmechanismus für müheloses Einsetzen und Entfernen verfügen. Es eignet sich besonders für Innenanwendungen in Telekommunikations- und Datennetzwerksystemen.

Der MTRJ verfügt über die gleiche Verriegelungsstruktur wie elektrische RJ45-LAN-Steckverbinder, die üblicherweise in Ethernet-Netzwerken verwendet werden. Es richtet Fasern mithilfe von Führungsstiften aus, die auf beiden Seiten einer kleinen Hülse angebracht sind, und ermöglicht so eine nahtlose Verbindung mit optischen Transceivern. Die Endfläche des Steckverbinders verfügt über ein Duplex-Design, während seine interne Struktur den Installationsraum optimiert, was ihn ideal für Datenübertragungsanwendungen mit hoher Dichte macht.

OM1 62.5/125 Multimode-Glasfaserkabel: MTRJ/Duplex LC
Diese Konfiguration verwendet eine PC{0}}polierte Anschlussoberfläche zum Anschluss von Patchpanels und/oder Netzwerkgeräten, die OM1 62.5/125-Multimode-Fasern mit MTRJ- oder LC-Anschlüssen erfordern. Diese Keramikhülsen sorgen für eine präzise Ausrichtung beim Verbinden.

OM2 50/125 Multimode-Glasfaserkabel: MTRJ/MTRJ
Dieser Typ wird verwendet, um Patchpanels und/oder Netzwerkgeräte, die OM2 50/125-Multimode-Fasern erfordern, mit MTRJ-Anschlüssen zu verbinden. Wie bei OM1-Kabeln werden auch hier präzise ausgerichtete Keramikhülsen verwendet.



MPO-Anschlüsse (Multi-Fiber Push On) sind eine Art Mehrfaser-Anschlüsse, die in hoher-Dichte verwendet werden GlasfaserverkabelungSysteme. MPO-Steckverbinder gehören zur MT-Serie und sind durch IEC 61754-7 standardisiert, mit Parametern wie Aderanzahl, Stecker-Buchse-Typ, Polarität und Poliertyp.


MPO-Anschlüsse (Multi-Fiber Push On).

Manchmal werden die Begriffe MTP- und MPO-Steckverbinder synonym verwendet. MTP ist eine eingetragene Marke von US Conec für ihre MPO-Steckverbinder. MTP-Steckverbinder sind vollständig kompatibel mit MPO-Standards und werden von US Conec als MPO-Steckverbinder beschrieben, die mit engeren Toleranzen für eine verbesserte Leistung entwickelt wurden. Hier gehen wir nur auf MPO-Stecker ein, da auch MTP als MPO-Stecker gilt. Einfach ausgedrückt sind alle MTPs MPOs, aber nicht alle MPOs können MTPs genannt werden.





MPO-Kabel gibt es in verschiedenen Adernzahlen, typischerweise 8, 12, 24, 48 und 72 Adern.

MPO-MPO-Glasfaserkonfiguration für optische 40G-Ethernet-Module



Verwendung von MPO-Kabeln Einzelmodus- (OS2) oderMulti-Modus(OM3/OM4)-Fasern, je nach Übertragungsentfernung und Netzwerktyp.

GemeinsamMPO-KabelZu den Layouts gehören gerade Anordnungen, Anordnungen mit 12-Kernen 8+4 und 24-Kernen mit zwei Reihen. Eine gerade Anordnung bedeutet eine lineare Faserausrichtung, während 8+4- und zweireihige Anordnungen Fasern in unterschiedlichen Mustern kombinieren, um den Verbindungsanforderungen zwischen verschiedenen Geräten gerecht zu werden.

Die in MPO-Kabeln verwendeten Faserdurchmesser sind typischerweise Multimode 50/125 µm oder 62,5/125 µm oder Singlemode 9/125 µm und werden je nach spezifischen Anwendungsszenarien und Anforderungen ausgewählt.



Die Leistung des MPO-Steckers hängt von der Genauigkeit der Faserausrichtung und seiner Stabilität nach dem Anschluss ab. Diese Genauigkeit hängt von der Exzentrizität der Fasern, dem Abstand und der Präzision der Führungsstifte ab. Wenn Abweichungen bei Führungsstiften und Formprozessen während der Produktion reduziert werden können, kann die Leistung jedes MPO-Steckers verbessert werden.

MPO-Anschlüsse verwenden hoch{0}dichte Multi--Faser-Arrays, um mehr Fasern auf begrenztem Raum unterzubringen und so den Anforderungen einer Verkabelung mit hoher -Dichte gerecht zu werden.

MPO-Anschlüsse unterstützen Hochgeschwindigkeitsdatenübertragungen wie 40G/100G und andere Hochgeschwindigkeitsnetzwerkanwendungen. Sie werden häufig mit optischen Hochgeschwindigkeits-Transceivern wie 40G QSFP+ SR4, eSR4, PSM4 und 100G QSFP28 SR4, PSM4-Modulen verwendet und gewährleisten eine effiziente Datenübertragung.

MPO-Steckverbinder sind so konzipiert, dass sie je nach Anwendungsanforderungen verschiedenen Umweltfaktoren standhalten. Beispielsweise erfordern Industrie- und Unternehmensanwendungen möglicherweise runde oder rechteckige Außenmäntel an MPO-Steckverbindern, während bestimmte Umgebungen wie der Bergbau möglicherweise robustere Rundsteckverbinder und Außenmäntel aus Metall benötigen.

MPO-Steckverbinder verschiedener Marken und Modelle können austauschbar verwendet werden, was die Systemintegration vereinfacht und die Kosten senkt.

Bei MPO-Steckverbindern kommen fortschrittliche Poliertechniken und präzise Fertigungsprozesse zum Einsatz, die eine geringe Einfügedämpfung und Rückflussdämpfung bieten und eine effiziente optische Signalübertragung gewährleisten.

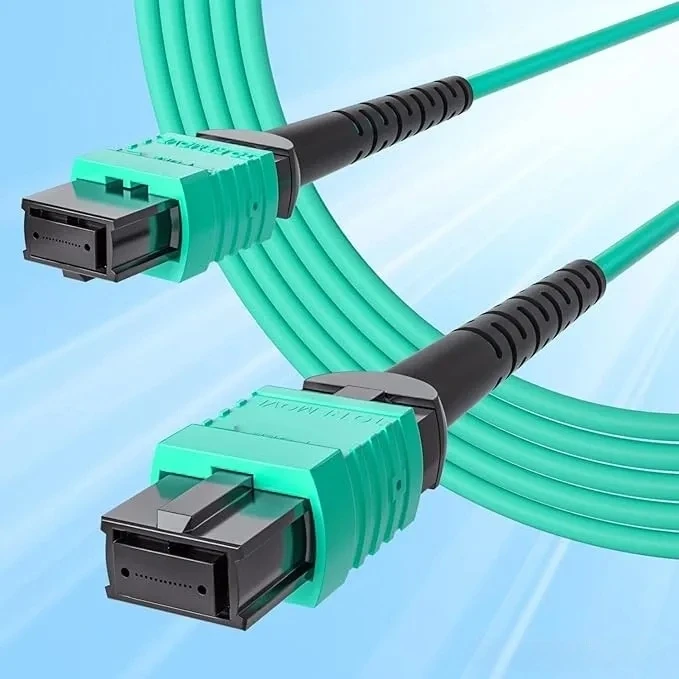

MPO-Glasfaser-Patchkabel



MPO-Fasersysteme mit hoher-Dichte und vor-Anschlüssen sind für die Verkabelung mit hoher-Dichte von entscheidender Bedeutung und ermöglichen eine effiziente Datenübertragung in drei Hauptbereichen:



In hoher-DichteRechenzentrenMPO-Anschlüsse werden häufig für direkte Mehrfaserverbindungen über kurze -Distanzen verwendet. Sie erfüllen Anforderungen an die Hochgeschwindigkeits-Datenübertragung und verbessern gleichzeitig die Stabilität und Zuverlässigkeit des Systems.

MPO-Anschlüsse werden üblicherweise für direkte Mehrfaserverbindungen über kurze -Distanzen verwendet.



In 40G-, 100G- und noch höher{2}ratigen Netzwerkanwendungen unterstützen MPO-Anschlüsse die gleichzeitige Verbindung mehrerer Glasfaserkerne und gewährleisten so eine hohe{3}Geschwindigkeit und stabile Datenübertragung. Sie werden häufig mit optischen Hochgeschwindigkeits-Transceivern verwendet, um den Verkabelungsanforderungen großer Netzwerke mit hoher Dichte gerecht zu werden.

In optischen Geräten wie Splittern, 40G/100G QSFP+-Modulen und mehroptische SchalterMPO-Steckverbinder unterstützen mit ihren Multifaser-Arrays mit ultra-hoher-Dichte-die gleichzeitige Verbindung vieler Fasern. Sie erfüllen die Verkabelungsanforderungen großer Netzwerke-mit hoher Dichte und verbessern gleichzeitig den Durchsatz und die Verfügbarkeit.



Die Anzahl der Adern der Steckverbinder muss übereinstimmen (z. B. 12 zu 12, 24 zu 24). ein Männchen und ein Weibchen bilden ein Paar; und müssen den gleichen Poliertyp haben (PC zu PC, APC zu APC).





Mit der Weiterentwicklung von KI, intelligenten Rechenzentren, Big Data und IoT wächst die Nachfrage nach einer schnelleren Datenübertragung mit höherer -Kapazität. Als Schlüsselkomponenten für die Hochgeschwindigkeits-Datenübertragung werden MPO-Steckverbinder zu höheren Geschwindigkeiten, kleineren Größen, größerer Dichte, besserer Austauschbarkeit sowie mehr Intelligenz und Automatisierung tendieren, um den Marktanforderungen gerecht zu werden.





In praktischen Anwendungen sollten MPO-Kabelspezifikationen basierend auf spezifischen Netzwerkanforderungen und Anwendungsszenarien ausgewählt werden. Bei der Auswahl von MPO-Kabeln sollte auch auf die Fasertypen und Übertragungsentfernungsanforderungen geachtet werden, um zuverlässige und standardkonforme Kabel für eine leistungsstarke optische Übertragung zu gewährleisten.



Laut dem neuesten Bericht von QY Research „Global MPO Fiber Optic Connectors Market Report 2023-2029“ wird der Markt bis 2029 voraussichtlich 1,47 Milliarden erreichen, mit einer CAGR (Compound Annual Growth Rate) von 7,0 %. Und den Daten von Valuates Reports zufolge

Die weltweite Marktgröße für MPO-Glasfasersteckverbinder hat im Jahr 2023 650 Millionen erreicht und wird bis 2030 voraussichtlich 1,59 Milliarden US-Dollar erreichen, mit einer jährlichen Wachstumsrate (CAGR) von 13,6 %.
