Was sollen wir tun, wenn meine Glasfaser gebrochen ist?
-Es gibt 2 Lösungen für das Problem.
Was sollen wir tun, wenn die Glasfaserkabel in der Operation unterbrochen würden? Diese Art von Situation tritt häufig bei den Betrieb von Projekten mit niedrigem Volksprojekten auf.
Wenn das Glasfaserkabel unterbrochen ist, muss der faserfaserfustere Spliker verwendet werden, um die beiden Glasfaserkabel miteinander zu verbinden. Da die optische Faser aus Quarz besteht, kann sie nicht wie ein Elektrodraht geknotet werden. Wir müssen professionelle Geräte verwendenwürdigVon Tausenden von Dollar, um das thermische Spleißen zu beenden, haben wir jedoch die meiste Zeit keine Faserfusionsmaschine.
1. Die kalte Spleißmethode einer optischen Faser
Wenn es keine anderen besseren Möglichkeiten gibt, können Sie die Kaltspleißmethode auswählen.
Die optische Faser besteht im Allgemeinen aus drei Drähten nebeneinander, aber die reale Faser, die funktioniert, ist die in der Mitte, die Hauptaufgabe der beiden Seitendrähte darin besteht, die mittlere zu schützen, da die Faser sehr spröde und leicht zu brechen ist, sodass die "Leibwächter" zum Schutz angeordnet sind.
Manchmal gibt es in der Mitte zwei oder drei Fasern, dann müssen wir nur das blaue verwenden, und die anderen zusätzlichen Fasern können ohne Auswirkungen auf die Funktion gebrochen werden.
2 Die kalten Spleißschritte der optischen Faser
Jetzt verwenden die Benutzer der FTTH (Faser zum Heim) normalerweise das Lederlinienkabel. Beide Enden sind Kaltspleischer, das sogenannte kalte Spleißen, dh, um die optische Faser auszuziehen, die mit dem kalten Splikator ausgerichtet ist und dann festgelegt wird. Kaltes Spleiß ist bequemer und muss keine Faserfusion -Spleißmaschine verwenden.
FTTH (Faser zum Haus) kaltes Spleißen umfasst hauptsächlich Strippen, Reinigen, Schneiden, Kaltspleißen und Tests sowie insgesamt fünf Hauptstufen.
2.1, Stripping
2.1.1 Die Abgasrohr des Splikers abschrauben und dann die optische Faser in den Steckdrossel einfügen.
2.1.2 Verwenden Sie den Faser -Stripper, um die PVC -Schicht zu entfernen und gleichzeitig die Versteifung zu schneiden.
2.1.3 Verwenden Sie dann die kleinste Blende des Faserstrippers, um die Beschichtungsschicht zu entfernen.
2.2, Reinigung
Reinigen Sie die nackte Glasfaser mit einem mit wasserfreien Alkohol getauchten nicht gewebten Tuch.
2.3, schneiden
Setzen Sie den Klemmapparat der optischen Faser und der Fasern auf die Klemmbuchse des optischen Faser -Cleavers und schneiden Sie die Faser ab und schneiden Sie die Faser
2.4, kaltes Spleißen

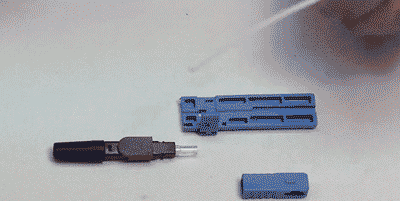

Setzen Sie die Faser in den Körper des kalten Splikers ein
2.5, Tests
Verwenden Sie einen Glasfaser -Teststift, um den Konnektivitätsstatus zu testen
2.6, Glasfaserkaltspleiß sieht einfach aus, aber es ist tatsächlich technische Arbeit, der Installationsprozess erfordert auch viel Aufmerksamkeit:
A im gesamten Installationsprozess des Steckers in jedem Link sicherstellen.
B, sicherstellen Sie die Qualität im schneidenden Endgesicht der optischen Faser
C. Die Endgesichter der Faser vor Ort und die eingebettete Faser müssen sich eng aneinander anpassen. Dies ist der Schlüssel zu einer erfolgreichen Kündigung.
D, die Länge der Schneidfaser vor Ort muss genau sein, wenn die Länge zu kurz ist und die kurzer Fasern vor der Grenzfaser nicht kontaktiert. Es wird zu einer Lücke zwischen den Endgesichtern führen.
E, die Länge der Schneidfasern vor Ort muss genau sein. Führen Sie die Faser in den richtigen Platz ein. Die Faser muss mäßig gebogen werden. Stellen Sie den Kontakt des Endgesichts sicher. In der Zwischenzeit sollten wir vermeiden, dass die Fasern überlangen werden, was zusätzlichen Druck auf die Endfläche verursacht und die Endflächen beschädigt.
3. Der Unterschied zwischen kaltem Spleißen und Fusionsspleißenfasern
3.1, Fusionspleißen
Wir müssen eine optische Faserfusion -Splicer -Maschine, einen Glasfaserschneider, verwenden, um zwei Fasern miteinander zu verbinden. Es werden keine anderen Hilfsmaterialien benötigt. Die Vorteile sind, dass die Qualität stabil ist und der Spleißverlust klein ist (über {{0}}. 05 bis 0,08 dB), die Nachteile sind die hohen Kosten für die Ausrüstung und die begrenzte Leistungsspeicherkapazität des Geräts. Es gibt Beschränkungen für Feldoperationen. Kurz gesagt, das Fusionspleißen hat eine bessere Qualität und eine geringe Abschwächung, aber die Operation ist problematisch und erfordert eine Fusion -Splicer -Maschine.
3.2. Kaltes Spleißen
Ein Faserschneider ist nicht erforderlich, was zu viel Geräte benötigt, aber für jedes Gelenk ist ein schneller Stecker erforderlich. Der Vorteil ist einfach zu bedienen und für Feldvorgänge geeignet. Der Nachteil ist der schwerwiegende Verlust "über {{0}}}}.
Zweitens wird die Index-Anpassungs-Flüssigkeit im kalten Splicer verwendet, was leicht zu einem Alterungsproblem führt.
4 Zusammenfassend.
4.1 für die Kosten einer einzelnen Faser ist das kalte Spleißen viel höher als das Fusionspleißen.
4.2 Die für das kalten Spleißen verwendeten Werkzeuge sind bequemer zu tragen, während das Fusion -Spleißen die Fusion -Spleißmaschine tragen muss, die sehr unpraktisch ist.
4.3, die optische Faser nach dem Fusionspleißen hat einen geringeren Verlust, während der Glasfaseranschluss nach dem Kaltspleißprozess einen relativ schwerwiegenderen Verlust aufweist.
