Wie mache ich UPS -Batterieverkabelung?

A. Bestimmen Sie die Position des Batterieschalters, die positiven und negativen Richtungen der Batterien im Batterieschrank und installieren Sie den Luftschalter und die Klemmeanschlüsse am Batterieschrank.



B. Schließen Sie den positiven Anschluss der Batterie an den Luftschalter an.



C. Wickeln Sie die Batteriekabel von der nächsten Schicht mit Klebeband in die obere Schicht, um versehentliche Kurzschlüsse zu vermeiden, und stellen Sie sicher, dass die Schrauben sicher angezogen werden.



D. Unterscheiden Sie klar die endgültigen freiliegenden positiven und negativen Klemmen, um falsche Verbindungen zu verhindern. Der positive Anschluss verbindet sich vom Luftschalter zum Anschlussblock, und das negative Anschluss wird direkt vom negativen Klemmen der Batterie zum Klemmenblock verbindet.



E. Stellen Sie sicher, dass im Batterieschrank keine nicht verwandten Gegenstände enthalten sind.



F. Messen Sie die Batteriespannung mit einem Multimeter, der 103,36 V betragen sollte, und überprüfen Sie, ob die positiven und negativen Leitungen korrekt angeschlossen sind.

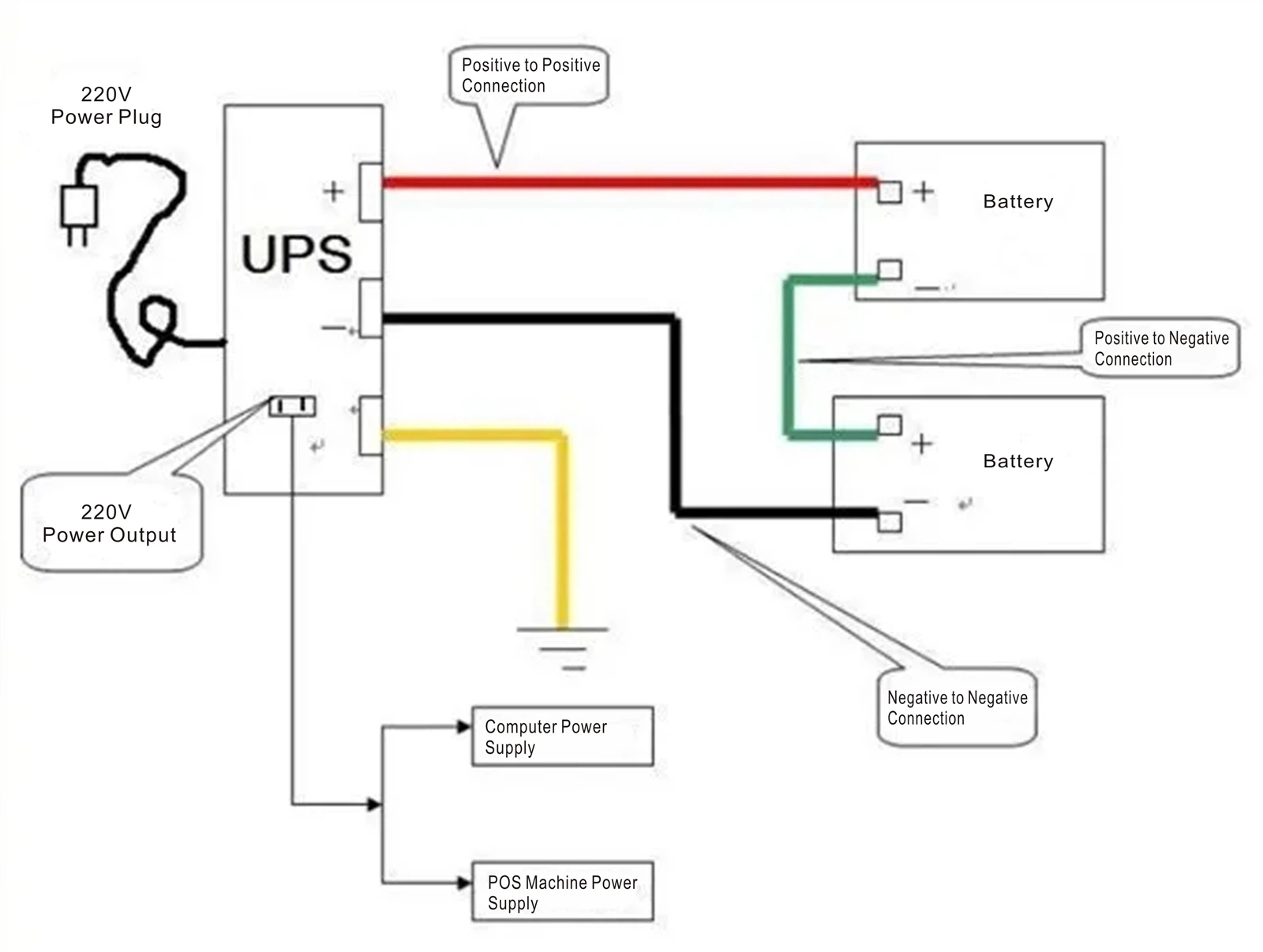

Wenn ein Akku -Box vorliegt, schließen Sie die Batterien in Serie an und verbinden Sie sie nach Bedarf mit dem Host.

A. Für eine 10 -kW -UPS werden 6- quadratische Kupferdrähte empfohlen; für die unter 10 kW, 4- SquareKupferdrähtesind vorzuziehen.

B. Der wichtigste Aspekt bei der Installation eines UPS -Netzteils besteht darin, die Batterien zu verbinden. Der Schlüssel zum Anschließen der Batterien besteht darin, das positive Anschluss mit dem negativen Terminal zu verbinden, jede Batterie in Reihe zu verbinden und dann zwei Power -Kabel, eine positive und ein Negative, zu führen, um eine Verbindung zum Luftschalter herzustellen.

C. Die Batterie -Leistungskabel können in einen Stecker zur Verbindung zum UPS -Host verarbeitet werden, wobei auch andere Sockets darauf hergestellt werden können.

D. Der Host -Eingang hat zwei Formulare: einer ist die Eingabe der Stadtstärke und der andere ist der Batterieeingang. Beim Stadtleistungspflicht wird eine Verbindung zu einer 220 V oder 380 V Stromquelle hergestellt, wobei der Live -Draht mit L und dem neutralen Draht mit N verbunden ist.

E. Batterieeingang zum Wirt beinhaltet die Verbindung positiv mit positiv und negativ zu negativ. Stellen Sie sicher, dass Sie die Verbindungen nicht umkehren.

F. In dem Ausgangsanschluss kann die Leistung des Geräts angeschlossen werden, was die endgültige Stromquelle ist, die wir benötigen. Der Host stabilisiert automatisch die Spannung und verhindert Spannungsstöcke, die die Ausrüstung beschädigen könnten.
