Glasfaser -Patch -Patchkabeltypen
Mar 15, 2025
Eine Nachricht hinterlassen
Glasfaser -Patch -Kabel werden als eine der grundlegenden Komponenten der optischen Netzwerkkabel häufig zur Konstruktion von Glasfaserverbindungen verwendet. Heute haben die Hersteller verschiedene eingeführtGlasfaser -Patch -Patchkabeltypenauf verschiedene Anwendungsszenarien zugeschnitten, wie z.Single-Mode/Multimode -Patch -Kabel. Jeder Typ hat unterschiedliche Merkmale und dient einzigartige Zwecke. Unten finden Sie eine detaillierte Einführung in häufig verwendeteGlasfaserkabelTypenUm Benutzern zu helfen, ihre Netzwerke auszuwählen und einzurichten.
1. Klassifizieren Sie Glasfaser -Patch -Kordentypen nach Glasfaseranschlusstyp
Basierend auf dem Typ der Steckverbinder können Glasfaser -Patch -Kabel in MPO/MTP/LC/SC/FC/ST/MTRJ/MU/E2000/DIN -Patchkabel eingeteilt werden. Obwohl diese Typen ähnliche Komponenten teilen (bestehend aus Anschlüssen undoptische Kabel) und identische Funktionen, Unterschiede in ihren Eigenschaften und Leistung führen zu unterschiedlichen Anwendungsszenarien.
1.1 LC -Glasfaser -Patchkabel
Mit einem LC -Stecker mit einem 1,25 -mm -Ferrusdurchmesser,LC -Glasfaser -Patchkabelsind kompakt und ideal für die Verkabelung mit hoher Dichte. Sie werden häufig in Serverräumen verwendet undRechenzentren. Um die Anforderungen an hohe Dichte und hohe Leistung in modernen Rechenzentren gerecht zu werden, haben viele Lieferanten fortschrittliche LC-Patch-Kabel eingeführt, wie z.
Ultra-niedriger Einfügungsverlust LC Patch-Kabel: Im Vergleich zu herkömmlichen LC-Patch-Kordeln (mit typischer Einfügungsverlust um {{0}}. 75db) verwendet Ultra-Low-Einfügungsverlust LC Patch Cords LL-Technologie, um den Einfügungsverlust auf nur 0,12 dB zu verringern, was sie ideal für das Übertragung von Langzeitdistanzsignalen ist.
Duplex -LC -Patchkabel innerhalb eines einzelnen Kabels: Dieser Typ verwendet speziell entwickelte LC Uniboot -Anschlüsse, mit denen eine bidirektionale Signalübertragung innerhalb eines einzelnen Faserkabels ermöglicht wird. Es bietet eine verbesserte Flexibilität für die Verkabelung mit hoher Dichte. Im Vergleich zu StandardLC Patch CordsEs verbessert die Raumnutzung um 50%und spart Zeit und Kosten und vereinfacht gleichzeitig die von der Kabel, partikularen vorteilhaften für Räume mit begrenztem Raum.
Darüber hinaus verfügen Kurzzeitkabel von Kurzschwanz-Stiefel-LC-Patchs über ein 12-mm-Kurzschwanz-Stiefeldesign, das die Steckerlänge um 30%verringert und die Verkabelung im Vergleich zu normalen LC-Patchkabeln flexibler macht. Sie eignen sich gut für enge Räume wie den Hauptverteilungsbereich (MDA) und den Ausrüstungsbereich (EDA). Wenn der Platz begrenzt ist, bieten Short-Tail-Start-LC-Patchkabel eine hervorragende Lösung.
1.2 SC Faser -Optikkabel
SC Faser -Optikkabelverfügen über einen SC-Anschluss mit einem Ferrusdurchmesser von 2,5 mm, double die Größe eines LC-Anschlusses und werden häufig als große quadratische Anschlüsse bezeichnet. Diese Plug-and-Play-Anschlüsse verwenden eine Push-Pull-Struktur mit ausgezeichneter Leistung, wodurch sie für Telekommunikations- und Datennetzwerksysteme, einschließlich passiver optischer Punkt-zu-Punkt-Netzwerke, sehr geeignet sind.
1,3 MPO/MTP -Glasfaser -Patchkabel
MPO/MTP-Glasfaser-Patch-Kabel gehören zu den häufigsten Optionen in aktuellen Hochgeschwindigkeitsdatenkommunikationssystemen wie 40 g/100 g direkten Verbindungen und Verbindungen. Diese Mehrfaseranschlüsse können zwischen 6 und 144 Fasern aufnehmen-die größte Kapazität zwischen allen heute verfügbaren Arten. MPO/MTP -Patch -Kordeln bestehen aus optischen Fasern, die in Jacken zusammen mit Kopplungskomponenten, Metallringen, Stiften (Stiftnadeln), Staubkappen usw. eingeschlossen sind, und werden weiter in Polaritäts -A/B/C -Typen/Weibchen -Typen kategorisiert, basierend auf Unterschiede in den Faser -Kern -Arrangementpositionen und Pin -Konfigurationen. Diese Unterscheidungen beeinflussen ihre Anwendungen; Die Auswahl des richtigen MPO/MTP -Kabels hängt daher von bestimmten Verbindungsanforderungen ab.
1,4 FC Faserfaserkabel
FC -Glasfaser -Patchkabelwaren die ersten, die Keramik -Ferrule -Anschlüsse verwendeten. Im Gegensatz zu Push-Pull-Konstruktionen, die in LC- oder SC-Anschlüssen zu sehen sind, verwenden FC-Steckverbinder nickelbezogene oder rostfreie Stahl-Spiralkonstruktionen, die während der Installation Klemmen erfordern-ein komplexerer Prozess, der komplexer ist, sich jedoch sicherer Verbindungen gewährleistet. Während einst für OTDR -Instrumentenverbindungen und Telekommunikationsnetzwerke üblicherweise verwendet wurde, ist ihr Marktanteil aufgrund der Fortschritte bei optischen Netzwerktechnologien und neueren Alternativen wie LC- und SC -Anschlüssen zurückgegangen.
1,5 ST Faser -Optikkabel
ST-Faser-Optik-Patch-Kabel wurden von AT & T nach FC-Designs entwickelt und verfügen über federbelastete Keramikfeier (mit einem Durchmesser von 2,5 mm) unter Verwendung von Bajonettstyle-Steckverbindern mit Einfügungsverlusten um 0. 25db. Diese eignen sich sowohl für Langstrecken- als auch für Kurzstreckenanwendungen wie Campus-Netzwerke oder Unternehmensnetzwerke. Ihr Marktanteil verzeichnete jedoch in den letzten Jahren einen stetigen Rückgang.
Die oben genannten fünf Typen stellen heute die häufigsten Kategorien der Glasfaser -Patchkabel dar, die jeweils im Steckerstil und die Prävalenz der Verwendung unterscheiden. Im Folgenden finden Sie vier zusätzliche Typen, die in modernen optischen Netzwerken seltener verwendet werden:
MTRJ Faser -Patchkabel: MTRJ-Anschlüsse werden aus präzisionsgeformten Kunststoffmaterialien hergestellt. Sie kommen je nach Pin -Konfigurationen in männlichen oder weiblichen Versionen.
Mu Faser -Optikkabel: Ähnlich wie SC-Steckverbinder, aber ein kompaktes Design mit Selbstvertretungsmechanismen und Ferrulen mit 1,25 mm Durchmesser-ideal für Hochdichteanlagen wie DWDM-Netzwerke.
Din Faserfabric -Kabel: DIN-Steckverbinder ähneln FC-Anschlüssen, umfassen jedoch interne Metallstrukturen, die mit Federmechanismen ausgestattet sind, die einen höheren mechanischen Präzision und einen geringeren Verlust steuern.
E2000 Glasfaserkabel: E2000-Steckverbinder verwenden Push-Pull-Mechanismen, die mit automatischen Metallläden für den Laserstrahlschutz ausgestattet sind. Ihr einteiliges Design ermöglicht schnelle Terminalverbindungen.
1.6 Einführung in 8 gemeinsame Glasfaseranschlüsse
Glasfaseranschlüsse sind in zahlreichen Typen erhältlich. Zu den am weitesten verbreiteten SC (in Branchen beliebt), FC (in Asien gemeinsam), ST (mit einem Verbindungsstil, der Standardkoaxialkabeln ähnelt) und LC (bemerkenswert für sein kompaktes Design). Zusätzlich zu diesen vier Typen führt dieser Artikel vier weitere Glasfaseranschlüsse vor: E2000/E2000Ps, die häufig in Europa verwendet werden; MU, in Japan weit verbreitet; MTRJ, das zwei Stifte enthält; und MPO, die am besten für Umgebungen mit hoher Dichte geeignet sind. Diese werden zusammen mit ihren englischen Namen in einem Listenformat dargestellt, um ein erstes Verständnis der Spezifikationen, Verbindungsmethoden, gemeinsamen Paarungen, Anwendungen und Popularität jedes Konnektor -Typs zu vermitteln, wodurch sie einfacher zu erinnern sind.
Bitte beachten Sie, dass die hier genannten Einfügungsverlustwerte und Paarungszyklen nur zu Referenzzwecken bereitgestellt werden. Diese Werte können je nach Qualität der von verschiedenen Herstellern erzeugten Glasfaserkabel variieren. Kratzer oder Schmutz an den Anschlüssen können sich auch auf ihre Leistung auswirken. Um einen optimalen Übertragungsabstand und die Signalqualität zu gewährleisten, wird empfohlen, qualitativ hochwertige Glasfaserkabel auszuwählen und Faser-Opt-Testinstrumente zusammen mit Reinigungswerkzeugen für Anschlüsse zu verwenden. Die aktuelle Glasfaser -Networking -Branche hat verschiedene Testinstrumente und Tools zu Überprüfungszwecken entwickelt. Beispiele sind das Smartfiber Pro Optical Power Messgerät (in der Lage, Wellenlängen zu messen), optiSource-Handheld-stabilisierte Lichtquellen (für Multimode- und Single-Mode-Anwendungen über vier Wellenlängen), Fibre Checker Pro II-roten Lichtstift sowie Reinigungswerkzeuge für verschiedene Anschlusstypen. Diese Tools werden ausgiebig für die Signalmessung und -überprüfung verwendet.
1.6.1 SC (Square Connector) -Enbinder
Faseranschlussstandards:Iec 61754-4, ntt-sc, cecc 86265
Ferrusdurchmesser:1,25 mm (Metall/Keramik)
Einfügungsverlust:Mm {{0}}. 2db / sm 0.2db
Paarungszyklen:Ungefähr 1, 000 - 2, 000
Sperrmechanismus:Drücken/ziehen
Varianten:Multimode/Single-Mode-PC und APC
Anwendungen:CATV (Kabelfernsehen), LAN (örtliches Gebietsnetz), WAN (Wide Area Network), Messsysteme, Medizinprodukte, industrielle Anwendungen
Anzahl der Ferrulen:Einzelheime
Nutzungstrends:Häufig weltweit verwendet
1.6.2 FC (Ferrue -Anschluss) Anschlüsse
Faseranschlussstandards:CECC 86115, IEC 61754-13, NTT-FC
Ferrusdurchmesser:2,5 mm (Metall/Keramik)
Einfügungsverlust:Mm {{0}}. 15db / sm 0.2db
Paarungszyklen:Ungefähr 1, 000 Zeiten
Sperrmechanismus:Schraufwechsel
Varianten:Multimode/Single-Mode-PC und APC
Anwendungen:LAN / WAN -Netzwerke
Anzahl der Ferrulen:Einzelheime
Nutzungstrends:In Europa selten verwendet, aber häufig in Asien gefunden
1.6.3 ST (gerade Spitze/Bajonett -Glasfaseranschluss) Stecker
Faseranschlussstandards:CECC 86120 und IEC 61754-2 für Einzelmode und Multimode (PC).
Ferrusdurchmesser:2,5 mm (Metall/Keramik)
Einfügungsverlust:Mm {{0}}. 2db / sm 0.15db
Paarungszyklen:Ungefähr 1, 000 - 2, 000
Sperrmechanismus:Anti-Misconnection-Schutzvorrichtung mit Mechanismus zur Verriegelungsverriegelung
Varianten:Multimode/POF/Single-Mode typischerweise UPC-Varianten
Anwendungen:LAN / WAN -Netzwerke
Anzahl der Ferrulen:Einzelheime
Nutzungstrends:Aufgrund seines zuverlässigen Verriegelungsmechanismus und der Kompatibilität mit verschiedenen Systemen zunehmend weltweit angenommen
1.6.4 E2000/E2000PS -Anschlüsse
Faseranschlussstandards:IEC 61754-15 und CECC 86275
Ferrusdurchmesser:2,5 mm (Keramik/Metall)
Einfügungsverlust:Mm {{0}}. 15db / sm 0.2db
Paarungszyklen:Ungefähr 1, 000 Zeiten
Sperrmechanismus:Drücken/ziehen
Varianten:Multimode/Single-Mode-PC und APC
Anwendungen:LAN / WAN -Netzwerke
Anzahl der Ferrulen:Einzelheime
Nutzungstrends:Häufig in Deutschland verwendet
1.6.5 LC (Lucent Connector / Local Connector)
Verwendet "Small Form Factor" (SFF) Kompaktverpackungstechnologie und markiert sie als Stecker der nächsten Generation. Mit Miniaturisierung entwickelt, verbessert sie die Dichte von Glasfaseranschlüssen in Faserverteilungsrahmen.
Standards der Glasfaseranschluss: IEC 61754-20 Glasfaserstandard, TIA 604-10- a
Keramik-/Metall -Ferrulendurchmesser: 1,25 mm
Einfügungsverlust: mm: {{0}}. 2db / sm: 0.12db
Anzahl der Paarungszyklen: ca. 500 bis 1000 Zyklen
Verriegelungsmechanismus: Drücken/Zugsperrmechanismus
Versionen: Multi-Mode/Single-Mode-PC und APC
Anwendungen: Lan, Wan
Anzahl der Ferrulen: einzelne Ferrule
In verschiedenen Branchen weltweit weit verbreitet
Standards der Glasfaseranschluss: IEC 61754-20 Glasfaserstandard, TIA 604-10- a
Keramik-/Metall -Ferrulendurchmesser: 1,25 mm
Einfügungsverlust: mm: {{0}}. 2db / sm: 0.12db
Anzahl der Paarungszyklen: ca. 500 bis 1000 Zyklen
Verriegelungsmechanismus: Drücken/Zugsperrmechanismus
Versionen: Multi-Mode/Single-Mode-PC und APC
Anwendungen: Lan, Wan
Anzahl der Ferrulen: einzelne Ferrule
In verschiedenen Branchen weltweit weit verbreitet
1.6.6 MU (Miniatureinheit Kopplung) Stecker
Verwendet "Small Form Factor" (SFF) Kompaktverpackungstechnologie und markiert sie als Stecker der nächsten Generation. Entwickelt von NTT als kleinster Einfaseranschluss basierend auf dem SC-Typ-Design und ermöglicht die Installation von Glasfaseranschlüssen in Faserverteilungsrahmen mit hoher Dichte.
Fruchtdurchmesser: 1,25 mm Keramik
Faser -Anschlussstandards: IEC 61754-6 Glasfaserstandards
Einfügungsverlust: mm: {{0}}. 15db / sm: 0.2db
Anzahl der Paarungszyklen: ca. 500 bis 1000 Zyklen
Verriegelungsmechanismus: Drücken/Zugsperrmechanismus
Versionen: Multi-Mode/Single-Mode-PC und APC
Anwendungen: Lan
Anzahl der Ferrulen: einzelne Ferrule
Hauptsächlich in Japan verwendet, aber international weniger verbreitet
Fruchtdurchmesser: 1,25 mm Keramik
Faser -Anschlussstandards: IEC 61754-6 Glasfaserstandards
Einfügungsverlust: mm: {{0}}. 15db / sm: 0.2db
Anzahl der Paarungszyklen: ca. 500 bis 1000 Zyklen
Verriegelungsmechanismus: Drücken/Zugsperrmechanismus
Versionen: Multi-Mode/Single-Mode-PC und APC
Anwendungen: Lan
Anzahl der Ferrulen: einzelne Ferrule
Hauptsächlich in Japan verwendet, aber international weniger verbreitet
1,6,7 MTRJ (Multi-Sender-Receive-Gelenk) Stecker
Der Name MT-RJ ergibt sich aus den Kombination von Funktionen von Steckverbindungen im MT-Stil und im RJ-Stil. Ein wesentliches Merkmal von MT-RJ ist seine Fähigkeit, zwei optische Fasern zu verbinden. Mit anderen Worten, zwei optische Fasern sind in einem MT-RJ-Glasfaseranschluss enthalten. Zusätzlich ist MT-RJ in männliche Patchkabel und weibliche Patchkabel unterteilt, in denen männliche Patchkabel durch zwei Stifte an jedem Anschlussende unterschieden werden.
Standards der Glasfaseranschluss: ANSI/TIA/EIA -604-12, ISO/IEC 11801, ANSI/TIA/EIA - 568- B -Faserstandards
Fruchtdurchmesser: 1,25 mm Kunststoff
Einfügungsverlust: mm: {{0}}. 2db / sm: 0.4db
Anzahl der Paarungszyklen: etwa 500 Zyklen
Verriegelungsmechanismus: Plug-and-Play-RJ-Verriegelungssystem
Versionen: Multi-Mode/Single-Mode
Anwendungen: Lan
Anzahl der Ferrulen: Dual -Ferrules (im Vergleich zu einzelnen Ferrulen, die in anderen Anschlüssen verwendet werden)
Häufig in Europa verwendet
Standards der Glasfaseranschluss: ANSI/TIA/EIA -604-12, ISO/IEC 11801, ANSI/TIA/EIA - 568- B -Faserstandards
Fruchtdurchmesser: 1,25 mm Kunststoff
Einfügungsverlust: mm: {{0}}. 2db / sm: 0.4db
Anzahl der Paarungszyklen: etwa 500 Zyklen
Verriegelungsmechanismus: Plug-and-Play-RJ-Verriegelungssystem
Versionen: Multi-Mode/Single-Mode
Anwendungen: Lan
Anzahl der Ferrulen: Dual -Ferrules (im Vergleich zu einzelnen Ferrulen, die in anderen Anschlüssen verwendet werden)
Häufig in Europa verwendet
1,6,8 MPO -Anschluss (Multi -Push -Ein -Einsatz
Der MPO ist kleiner als der SC -Anschluss und verfügt über präzise MT -Führungsstifte und Löcher, die eine größere Ausrichtungsgenauigkeit für optische Fasern gewährleisten. Es ist ideal für Umgebungen mit hoher Dichte wie Rechenzentren, Installationen für Faser-zu-bauende, optische Splitter und Verbindungen in optischen Transceiver-Geräten wie 40G/100 g/QSFP+ Geräte.
Faserverbinderer Standards: IEC -61754-7 Glasfaserstandard, YD/T 1272. 5-2009, EIA/TIA -604-5 (Focis 5)
Einfügungsverlust: MM: {{0}}. 2db / sm: 0.25db
Anzahl der Paarungszyklen: etwa 500 Zyklen
Verriegelungsmechanismus: Drücken/Zugsperrmechanismus
Versionen: Multi-Mode/Single-Mode
Anwendungen: Catv, Lan, Wan
Anzahl der Ferrulen: Zu den Multi-Fuel-Optionen gehören Konfigurationen mit 4 Kernen, 8 Kernen, 12 Kernen oder 24 Kernen; Am häufigsten ist die Kernkonfiguration 12-
Zunehmend weltweit übernommen
Faserverbinderer Standards: IEC -61754-7 Glasfaserstandard, YD/T 1272. 5-2009, EIA/TIA -604-5 (Focis 5)
Einfügungsverlust: MM: {{0}}. 2db / sm: 0.25db
Anzahl der Paarungszyklen: etwa 500 Zyklen
Verriegelungsmechanismus: Drücken/Zugsperrmechanismus
Versionen: Multi-Mode/Single-Mode
Anwendungen: Catv, Lan, Wan
Anzahl der Ferrulen: Zu den Multi-Fuel-Optionen gehören Konfigurationen mit 4 Kernen, 8 Kernen, 12 Kernen oder 24 Kernen; Am häufigsten ist die Kernkonfiguration 12-
Zunehmend weltweit übernommen
2. Klassifizieren Sie die Glasfaser -Patch -Kordentypen nach Struktur
Glasfaser -Patch -Kabel können auch basierend auf der Strukturzusammensetzung in Bandkabel oder gebündelte Kabel eingeteilt werden:
Bandkabel: Bandkabel bestehen aus flachen optischen Bändern, die eine höhere Faserdichte liefern, die mehr Kerne innerhalb weniger Raums erhöhen und gleichzeitig die Verkabelungskosten erheblich senken.
Gebündelte Kabel: Bündelte Kabel verwenden typischerweise runde lose Rohrstrukturen aus 0.
Beide Typen richten sich an bestimmte Bedürfnisse, die auf Installationsumgebungen basieren, aber es bleiben wesentliche Optionen für die Erreichung effizienter Netzwerk -Setups in verschiedenen Kontexten.
3.. KlassifizierenGlasfaser -Patch -Patchkabeltypennach Anwendungsumgebung
Basierend auf verschiedenen Anwendungsumgebungen können Glasfaser -Patch -Kabel in herkömmliche Glasfaser -Patch -Kabel und verstärkte Glasfaser -Patch -Kabel unterteilt werden. Herkömmliche Glasfaser-Patch-Kabel sind leicht und kostengünstig, wodurch sie für die meisten Innentor-Getriebegeräte und Verkabelung mit hoher Dichte in Rechenzentren geeignet sind. Infolgedessen werden sie in alltäglichen Anwendungen häufig verwendet. Verstärkte Glasfaser -Patchkabel werden in der Regel in herausfordernden Außenumgebungen wie unterirdischen Tunneln und Installationen der Basisstation eingesetzt. Diese Kabel sind so ausgelegt, dass sie Nagetierbissen, Wasserschäden und hohen Temperaturen widerstehen, um Störungen der normalen Kommunikation zu verhindern. Um den Anforderungen harter Bedingungen gerecht zu werden, wurden verschiedene Arten von Stahl -Glasfaser -Patch -Kabeln auf der Grundlage spezifischer Verwendungsszenarien entwickelt, wie z. B. gepanzerte Glasfaser -Patch -Kabel, IP67 wasserdichte Glasfaserfleckenkabel und FTTA -Remote -Patchkabel.
4. Klassifizieren Sie Glasfaser -Patch -Patch -Kabeltypennach Scheideart
PVC undLSZHwerden üblicherweise verwendete Mantelmaterialien für Glasfaser -Fleckenkabel. PVC-verderbte Glasfaser-Patch-Kabel sind flexibel und einfach bei normalen Temperaturen zu installieren, wodurch sie ideal für Innenanwendungen wie horizontale Verkabelungsaufbindungen sind. Dagegen LSZH (Halogen mit niedrigem Rauch Null) Faserfleckenkabel enthalten flammretardante Verbindungen, die beim Verbrennen keinen giftigen Rauch emittieren. Diese werden häufig in schlecht belüfteten öffentlichen Räumen wie U -Bahn -Systemen und Tunneln verwendet.
5. Klassifizieren Sie Glasfaser -Patch -Patch -Kabeltypendurch Glasfaserkernzahl
Glasfaser-Patch-Kabel können in Simplex- (Single-Core )- und Duplex (Dual-Core) -Typen basierend auf der Anzahl der enthaltenen optischen Fasern kategorisiert werden. Wie in Abbildung 2 dargestellt, bestehen Simplex-Glasfaser-Patch-Kabel aus einer optischen Faser und einem Stecker, sodass Signale nur in eine Richtung gehen können. Signale können von A nach B, aber nicht von B zu A zu A. Duplex-Faser-Optik-Patch-Cordts Contics Contices Optical Fasern und zwei Anschlüsse, auch Bidirectional-Signal-Signal-Signal-Signal-Signal-Signal.
6. Klassifizieren Sie Glasfaser -Patch -Patch -Kabeltypenim optischen Übertragungsmodus
Basierend auf dem Modus der optischen Übertragung können Glasfaser-Patch-Kabel in Einzelmode- und Multimode-Typen eingeteilt werden. Ein-Mode-Glasfaser-Patch-Kabel übertragen Licht in einem einzigen Modus mit minimaler modaler Dispersion, wodurch sie für eine Fernkommunikation geeignet sind. Multimode -Glasfaser -Patchkabel übertragen Licht in mehreren Modi gleichzeitig; Die modale Dispersion wird jedoch signifikant und verschlimmert sich mit zunehmenden Übertragungsabständen. Daher eignen sich Multimode-Glasfaser-Patchkabel besser für die Kurzstreckenkommunikation.
7. Klassifizieren Sie Glasfaser -Patch -Patch -Kabeltypendurch Steckerpoliertyp
Glasfaser -Patch -Kabel können in PC-, UPC- und APC -Typen unterteilt werden, die auf den auf ihre Anschlüsse angewendeten Poliertechniken basieren. PC -Anschlüsse verwenden kugelförmige Poliermethoden und haben schwarz Farbe. APC -Anschlüsse verfügen über eine 8 -Grad -abgewinkelte Poliertechnik und sind grün. UPC -Anschlüsse verbessern die Oberflächenglattheit basierend auf PC -Poliertechniken und sind blau. Diese drei Poliermethoden variieren in Bezug auf Struktur und Leistung-maßgeblich hinsichtlich des Einfügungsverlusts und der Renditeverlust-mit-APC, die derzeit der am häufigsten verwendete Poliertyp sind.

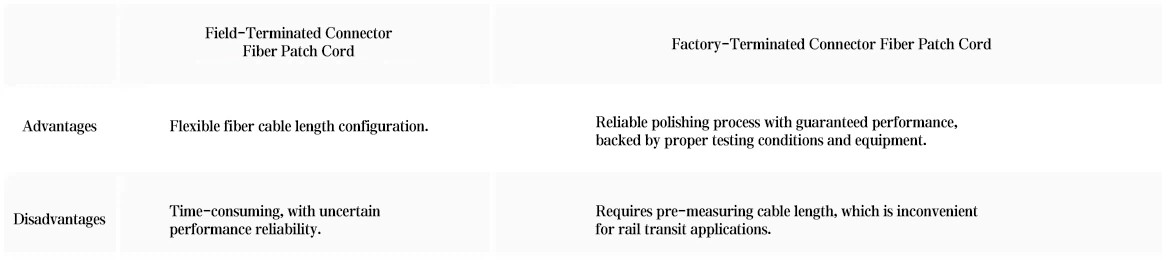

8. Klassifizieren Sie Glasfaser -Patch -Patch -Kabeltypendurch Herstellungsprozess
Glasfaser-Patch-Kabel können auch nach ihrem Herstellungsprozess eingestuft werden, unabhängig davon, ob die optischen Steckverbinder vor Ort oder während der Fabrikproduktion beendet werden. Fieldterminierte Anschlusstypen beinhalten die Beendigung des optischen Anschlusses während der Netzwerkinstallation vor Ort-ein Prozess, bei dem die Pufferschicht, Reinigung, Polieren, Verbindungen, Tests usw. abgestattet werden muss. Dies erfordert umfangreiche Tools sowie erweiterte Kündigungsfähigkeiten von Netzwerkadministratoren. Fabrik-terminierte Steckertypen (auch als vorbereitete optische Steckverbinder bezeichnet) beziehen sich auf diejenigen, bei denen optische Steckverbinder während der Fabrikproduktion beendet wurden. Vor der Auswahl dieses Kabeltyps sollten Benutzer die Schnittstellentypen der Geräte an beiden Enden identifizieren und die Verbindungslängen messen. Diese vorbereiteten Kabel werden für ihre einfache Installation (Plug-and-Play), Schnelligkeit und minimale Benutzeranforderungen bevorzugt.
9. Zusammenfassung
Die heutigen Netzwerke fordern zunehmend Hochgeschwindigkeitsraten, Konfigurationen mit hoher Dichte und Hochleistungsfunktionen. MTP/MPO-vorbereitete optische Kabel sind aufgrund dieser sich entwickelnden Bedürfnisse in Rechenzentren mit hoher Dichte von 40 g/100 g besonders beliebt geworden. In der Zwischenzeit bleiben die optischen LC -Kabel überwiegend für Unternehmensnetzwerke und Serverraumverdrahtungsanpassungen. Angesichts der breiten Spektrum an optischen Kabeln, die auf der markt variierenden nach Anwendungsumgebung verfügbar sind, sollten die Eigenschaften der Strukturzusammensetzungsmaterialien auf der Grundlage ihrer spezifischen Übertragungsanforderungen auswählen.
