CAT8 -Kabel erklärt
Jul 15, 2023
Eine Nachricht hinterlassen
1. Vorwort
Warum brauchen wir das CAT8 -Kabel? Lassen Sie mich den Grund erklären.

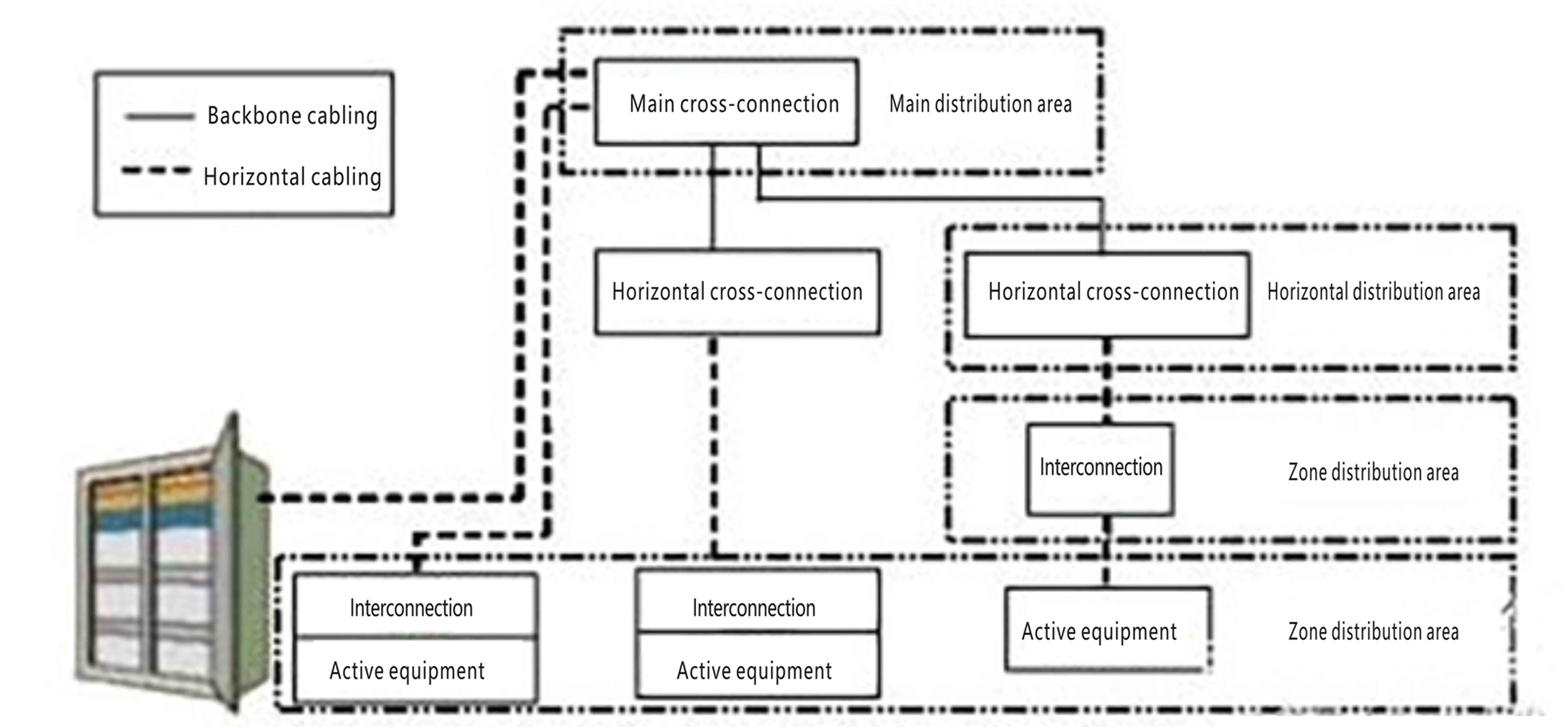

Mit der Entwicklung der Technologie und der zunehmenden Anforderungen der Menschen ist für alles, insbesondere in Rechenzentren, eine Hochgeschwindigkeitsübertragung erforderlich. Die Rechenzentren bestehen hauptsächlich aus Hauptverteilungsbereich (MDA), Horizontal Distribution Area (HDA) und Geräteverteilungsbereich (EDA). Darüber hinaus gibt es auch Zugangsbereiche und Zonenverteilungsbereiche (ZDA). Die spezifische Situation jedes Bereichs ist im folgenden Diagramm dargestellt:

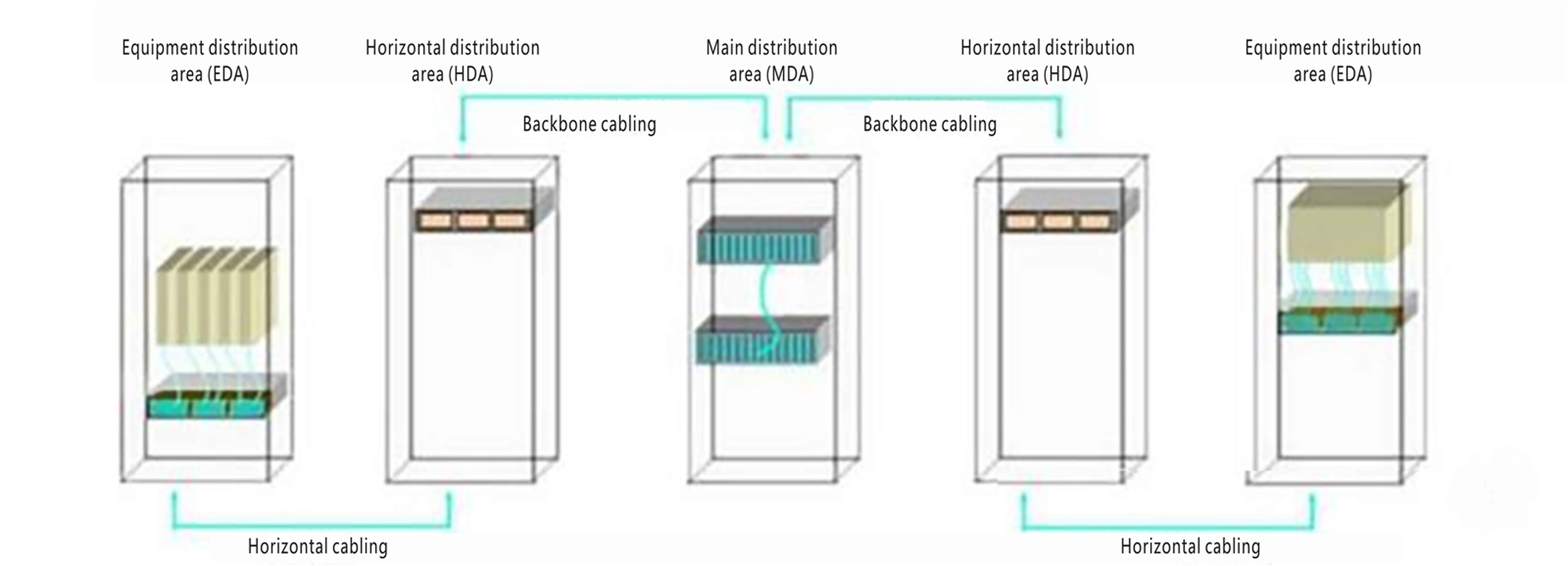

Die meisten Faserverkabelungssysteme mit hoher Dichte verwenden Plug-and-Play-, Hochdichte- und skalierbare vorbereitete Faserverkabelungslösungen. Mit der zunehmenden Konzentration von Netzwerkgeräten in Einrichtungen des Rechenzentrums wie Blade -Servern, Kernschaltern und Speicher -Netzwerk -Switches nimmt die Portdichte weiter zu. Wenn herkömmliche Verkabelungsprodukte verwendet werden, belegen sie eine erhebliche Menge an effektivem Raum in den Schränken des Rechenzentrums. Aufgrund der Längenbeschränkung der Kanäle von CAT 8/Klasse I und der Klasse II von 30 Metern wird sie hauptsächlich in Rechenzentren angewendet, in denen keine herkömmliche Verkabelung von 100- Meter erforderlich ist. Die Rückgrat -Verkabelung und die horizontale Verkabelung können auch in regulären Unternehmensgebäuden verwendet werden. Die Rückgratentfernung in vielen Gebäuden beträgt weniger als 30 Meter, und für viele Innenauszugspunkte sind keine langen Kabel erforderlich. Es kann vorausgesehen werden, dass die Geschwindigkeit der Zugangspunkte in Zukunft 10 Gbit/s überschreiten wird. Daher ist eine bessere Verkabelung als Cat6a erforderlich, um die Verbindung zwischen Zugangsbereichen, Hauptverteilungsbereich (MDA) und horizontalem Verteilungsbereich (HDA) zu erreichen. Daher ist "CAT8" zur Hauptwahl für die zukünftige Verkabelung geworden. Wenn wir in der zweiten Jahreshälfte 2023 eintretenCAT8 -KabelDie Hersteller haben bereits erheblich zugenommen, wie z.COBTEL.
2. Was ist Cat8 -Ethernet -Kabel?

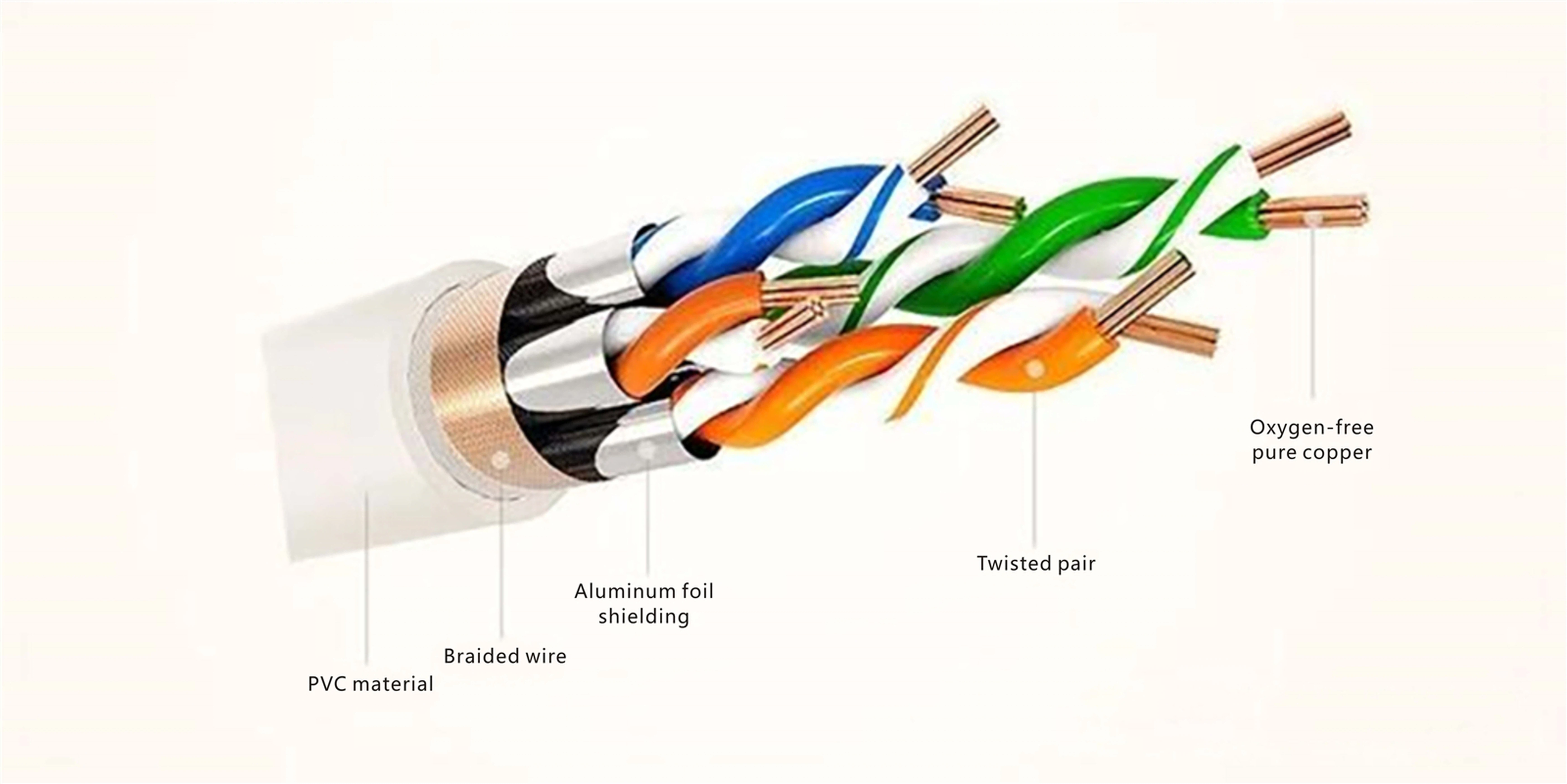

Das Cat8-Ethernet-Kabel, auch als Kategorie 8 Kabel bekannt, ist die neueste Generation von doppelt abgeschirmten Netzwerkkabeln (SFTP). Es besteht aus zwei Kabelpaaren und unterstützt eine Bandbreite von bis zu 2000 MHz, die Übertragungsgeschwindigkeiten von bis zu 40 GB/s ermöglicht. Darüber hinaus sind CAT8 -Kabel mit allen kompatibelRJ45 -KabelSie werden speziell für 25/40-GBASE-T-Anwendungen entwickelt. Sie haben jedoch einen kürzeren Übertragungsabstand von nur 30 Metern, wodurch sie besonders geeignet sind, Server, Schalter, Patch-Panels und andere Geräte in Umgebungen mit kurzfristigen Rechenzentrum in Kurzstrecken anzuschließen.

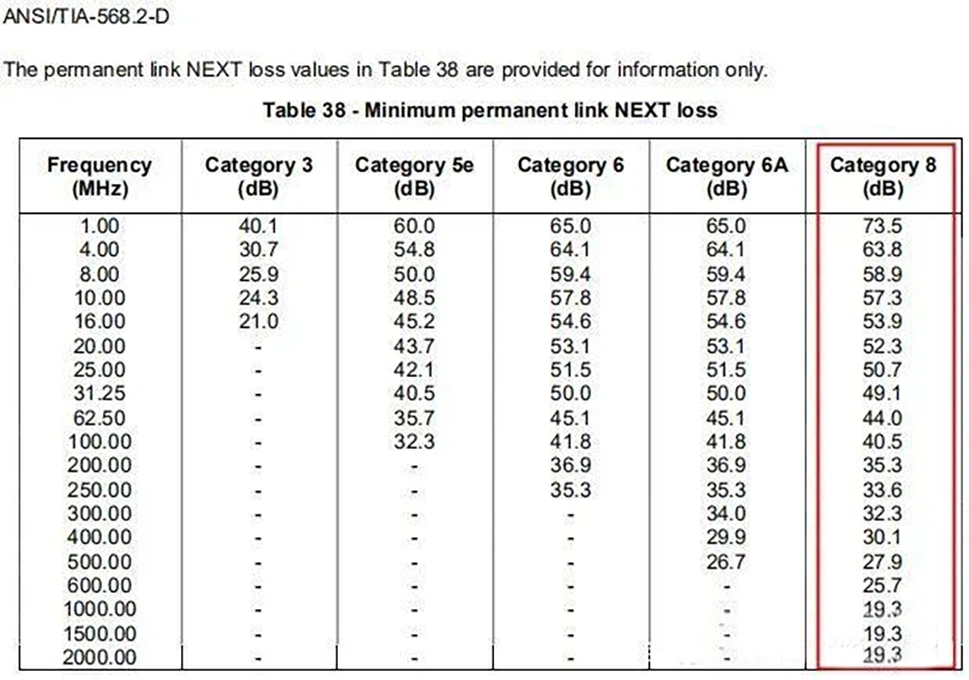

2.1 Standards für CAT8 -Ethernet -Kabel
Die Standards für die Verkabelungstests sind in einem separaten Satz von Standards definiert. Der TIA 1152- Ein Standard wurde im Herbst 2016 genehmigt und gibt die Parameter und Genauigkeit an, die für die strukturierte Verkabelungszertifizierung basierend auf der Kategorie ANSI/TIA CAT8 erforderlich sind. Der entsprechende IEC 61935-1 5 TH -Ausgabestandard, der im Herbst 2017 genehmigt werden soll, definiert die Parameter und Genauigkeit, die für die strukturierte Verkabelungszertifizierung auf der Grundlage der ISO/IEC -Leistungskategorie bis zur Klasse II erforderlich sind. Es unterscheidet auch die Genauigkeitsgrenzen zwischen der Klasse I und II, wenn sie bei der 2000 -MHz -Häufigkeit getestet werden.
Diese beiden Standards definieren, wie die Verkabelungskomponenten von CAT5E bis CAT8.2 und die im Frequenzbereich von 2 GHz erforderliche Genauigkeit getestet werden.
2.2 Die Kategorien von CAT8 -Ethernet -Kabel
Im Standard -ISO/IEC 11801 -Standard werden CAT8 -Ethernet -Kabel basierend auf Kanalebenen in die Klasse I und II eingeteilt. CAT8 -Kabel der Klasse I haben Abschirmtypen wie U/FTP und F/UTP, und sie sind mit RJ45 -Steckverbinder -Schnittstellen von Cat5e, Cat6 und Cat6a rückwärts kompatibel. CAT8 -Kabel der Klasse II haben Abschirmtypen wie F/FTP oder S/FTP und sind mit Tera- oder GG45 -Steckverbinder -Schnittstellen rückwärts kompatibel.
2.3 derzeit Steckermodule, die CAT8 -Ethernet -Kabel unterstützen
Integrieren Sie CAT8 (ANSI/TIA) /8.1 (ISO/IEC) -Besteckungsmodule mit RJ45-Schnittstellen und Cat8.2 (ISO/IEC) -Enbindermodulen mit "Nicht-RJ45" -Knoten wie TERA, ARJ45, GG45 und MMCPRO. Diese Module können verwendet werden, um eine strukturierte Verkabelung mit einer Bandbreite von bis zu 2000 MHz zu erstellen und 25/40GBASE-T (IEEE 802.3BQ) -Anwendungen zu unterstützen.
2.4 Mainstream -Tester, die CAT8 -Ethernet -Kabeltests unterstützen
Derzeit umfassen die Mainstream -Tester, die Cat8 -Ethernet -Kabeltests unterstützen, Fluke DSX -8000, JDSU -Zertifikatier40g und Wirexpert 500. Wirexpert 500 ist der einzige 500 -MHz -Cat6a/-Tester -Tester, der Cat8 -tex -Kabel- und Klassen -II -Zertifizierungsstaats -II -Zertifikat -II -Zertifikat -II -Zertifizierungsstellen ist. Um die Testgenauigkeit zu gewährleisten, muss das Instrument zur Upgrade in ein autorisiertes Servicezentrum zurückgegeben werden. Durch das Erscheinen werden die erforderlichen Upgrade -Schritte durchgeführt und die Werkskalibrierung bei 2500 MHz abgeschlossen.
2.5 Vorteile des CAT8 -Ethernet -Kabels
Wie oben erwähnt, kann das CAT8 -Ethernet -Kabel den RJ45 -Port teilen, was bedeutet, dass die Netzwerkgeschwindigkeiten von 1G auf 10 g, 25 g und 40 g problemlos aktualisieren können. Darüber hinaus sind CAT8-Kabel Plug-and-Play und können wie andere Kabelkategorien fachdringend terminiert werden, wodurch sie einfach zu bereitstellen können. Aufgrund der niedrigen Kosten für Ethernet-Kabel waren verdrehte Paarkabel immer die kostengünstigste Lösung in Ethernet-Netzwerken, und CAT8-Kabel sind keine Ausnahme. Bei der Bereitstellung von 25G/40-GBASE-T-Netzwerken sind CAT8-Kabel daher kostengünstiger als Faser-OT-Patch-Kabel für Übertragungsabstände, die weniger als 30 Meter sind. Wenn der Übertragungsabstand weniger als 5 Meter beträgt, können CAT8-Kabel mehr Kosten sparen als mit Hochgeschwindigkeitskabeln.
2.6 Unterschiede zwischen Cat8 Ethernet -Kabel und Cat5e-, CAT6-, CAT6A- und CAT7/CAT7A -Ethernet -Kabeln

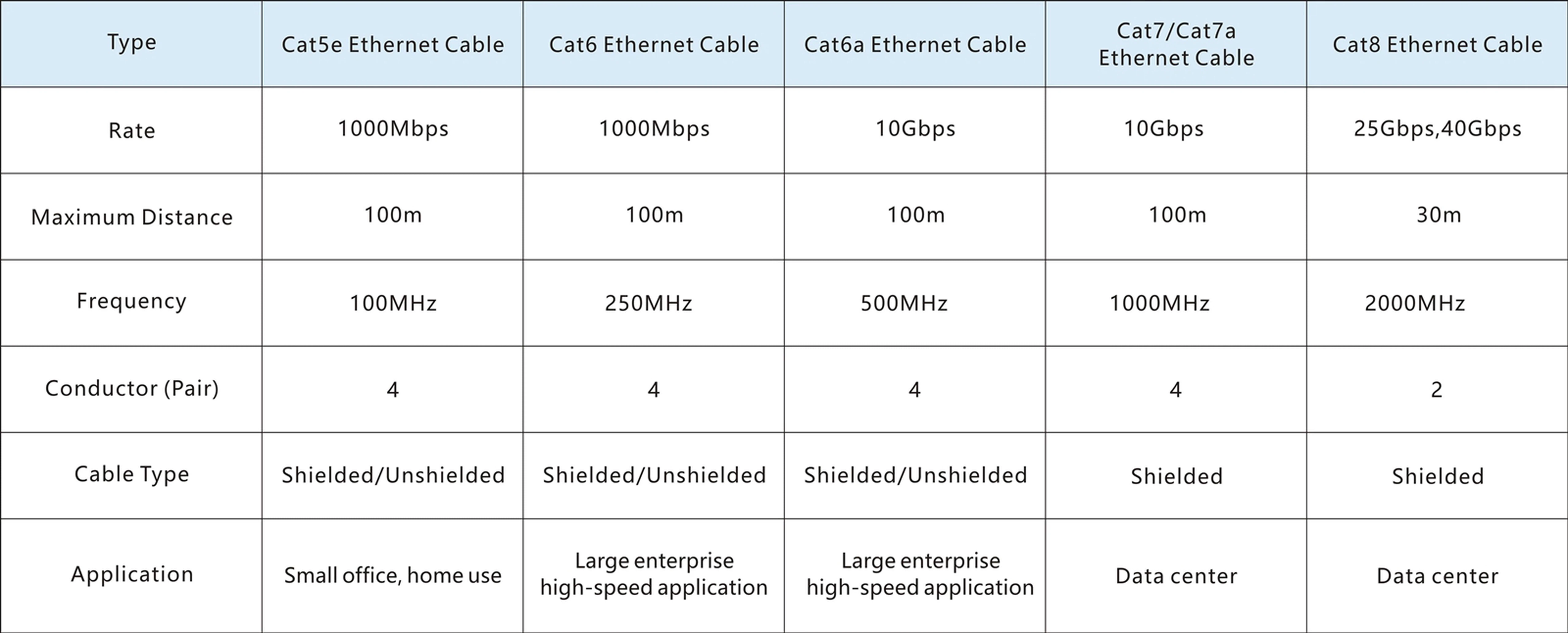

Derzeit gibt es fünf gemeinsame Kabeltypen auf dem Markt: Cat5e, Cat6, Cat6a, Cat7 und Cat7a. Was sind die Unterschiede zwischen dem CAT8 -Ethernet -Kabel und diesen Kabeln? Die folgende Tabelle zeigt die Parameter dieser Kabel:
Aus der obigen Tabelle ist ersichtlich, dass das Cat8-Ethernet-Kabel wie das Cat7/CAT7A-Kabel zur Kategorie geschützte verdrehte Paare gehört und in Rechenzentren und in Umgebungen mit hohem Bandbreiten mit hohem Bandbreiten angewendet werden kann. Obwohl der Übertragungsabstand des CAT8 -Kabels nicht so lang ist wie das des CAT7/CAT7A -Kabels, überschreiten die Geschwindigkeit und die Frequenz weit über denen des Cat7/CAT7A -Kabels. Die Unterschiede zwischen CAT8 -Ethernet -Kabel und Cat5e, Cat6/Cat6a -Kabeln sind signifikant, hauptsächlich in Bezug auf Geschwindigkeit, Frequenz, Übertragungsabstand und Anwendungen.
2.7 Anwendungen von CAT8 -Ethernet -Kabel
Backbone -Verkabelung:
Da die Längenbegrenzung von CAT8 -Ethernet -Kabel-/Klasse -I- und Klasse -II -Kanälen 30 m beträgt, wird sie hauptsächlich in Rechenzentren verwendet, ohne dass herkömmliche 100 m volle Verkabelung erforderlich ist. Die Abkabelung und Zugriffspunktverkabelung kann auch in herkömmlichen Unternehmensgebäuden verwendet werden. Viele Gebäude haben Untergrenze mit weniger als 30 Metern, und für viele Innenauszugspunkte sind keine langen Kabel erforderlich. Es kann vorausgesehen werden, dass die Geschwindigkeit der Zugangspunkte in Zukunft 10Gbit/s übertreffen wird, was eine bessere Verkabelung als Cat6a erfordert.
Für Haushalte können bestimmte Anwendungen auch als Katalysatoren für die strukturierte Hochgeschwindigkeitskabel fungieren. Die typische Länge der Verkabelung in Häusern ist ungefähr die gleiche wie in Rechenzentren, sodass das Cat8-Ethernet-Kabel auch zu einer zukunftsorientierten Kabelauswahl für Häuser wird. Insbesondere in Bezug auf die Nachhaltigkeit ist die Verkabelung von Eigenheimen langfristig oder dauerhaft, und die Vorinstallation von CAT8-Kabeln ist eine ausgezeichnete Wahl.
2.8 Cat8 Ethernet -Geschwindigkeit:
Die häufigste Anwendung ist 40 GBASE-T. IEEE hat eine relativ neue Bewegung von 25 GBASE-TETHERNET-Geschwindigkeit gemacht. Es stellt sich heraus, dass 25 GBASE-T tatsächlich mehr Unterstützer als 40 Gbase-T findet. Ein Grund sind Kosten, da die Transceiver für 25 GBASE-T niedrigere Produktionskosten haben als für 40 GBASE-T. Ein weiterer Grund ist die Geschwindigkeitsaggregation. In Rechenzentren beträgt die nächste höhere Geschwindigkeit 100 Gbit/S -Ethernet, typischerweise über Glasfaserverkabelung. Die Aggregation von 4 x 25 Gbit/s in einen 100 -Gbit/s -Link ist einfacher als 40 Gbit/s in einen 100 -Gbit/s -Link zu aggregieren.
Derzeit haben CAT8-Ethernet-Kabel von großen Fluggesellschaften und Herstellern hohe Aufmerksamkeit erhalten und ein kostengünstiges Übertragungsmedium für die Netzwerkinfrastruktur bereitgestellt. Mit den schnellen Änderungen im Netzwerkinformationsalter verfügen CAT8 -Kabel über hervorragende Marktaussichten. CAT8 -Ethernet -Kabel können die Anforderungen der Öffentlichkeit nach effizienter Übertragung und stabilen Signalen erfüllen. Da die Nachfrage nach Übertragungsleistung weiterhin in der Allgemeinbevölkerung steigt, werden CAT8-Kabel nach und nach die primäre Geräteverkabelung für die Kurzstreckenübertragung.
3. Einführung in CAT5E/CAT6/CAT6A/CAT7 -Kabel und den Vergleich mit CAT8 -Kabeln.
3.1 Was ist Cat5e -Ethernet -Kabel?
Cat5e (Kategorie 5e) ist die billigste, aber am langsamste Option. Es unterstützt Datenübertragungsgeschwindigkeiten von bis zu 1 Gigabit pro Sekunde (Gbit / s), eine Frequenz von 100 MHz und eine maximale Länge von 328 Fuß. Es reduziert das Übersprechen zwischen den Drähten im Kabel und reduziert dadurch die Wahrscheinlichkeit von Interferenz- und Übertragungsfehlern. Während es heute für die meisten Anwendungen eine starke Leistung bietet, bietet CAT5E weniger Möglichkeiten für zukünftige Upgrades.

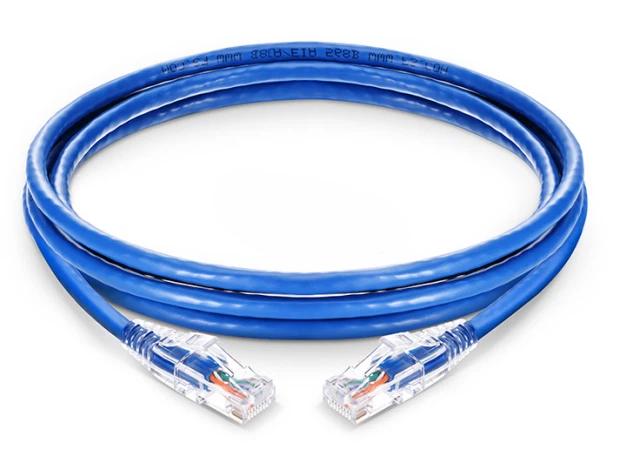

3.2 Was ist Cat6 -Kabel?
Cat6 -Kabel, auch als Ethernet -Kabel der Kategorie 6 bekannt, besteht aus vier Paar Kupferdrähten. Es unterstützt Ethernet -Verbindungen bis zu 10 Gbit / s und kann unter normalen Bedingungen eine maximale Übertragungsgeschwindigkeit von 1 Gbit / s innerhalb von 100 Metern erreichen. Bei der Übertragung bei Geschwindigkeiten von 10 Gbit / s unterstützen CAT6 -Kabel Entfernungen von 37-55 Meter (abhängig vom Übersprechen), und sie können Signale mit Frequenzen von bis zu 250 MHz übertragen, was bedeutet, dass die Signale bei dieser Frequenz durch das Kabel wandern können. Wichtig ist, dass es den Standardanschluss RJ -45 verwendet und mit seinen vorherigen Versionen wie Cat5 und Cat5e rückwärts kompatibel ist.

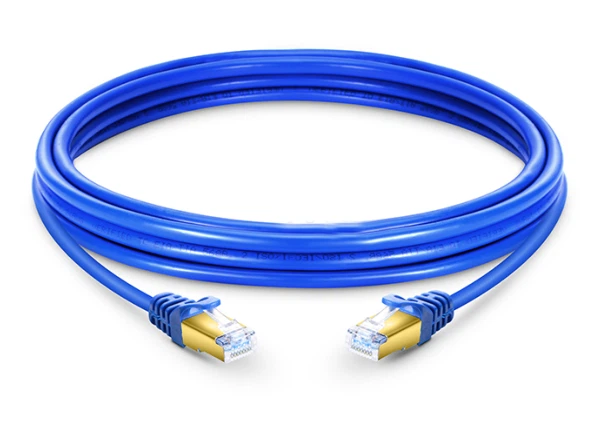

3.3 Was ist CAT7 -Kabel?
Das CAT7-Kabel, auch als Ethernet-Kabel der Kategorie 7 bekannt, unterstützt eine Hochgeschwindigkeits-Ethernet-Kommunikation von bis zu 10 Gbit / s. CAT7 -Kabel ist mit Cat6-, CAT5- und CAT5E -Kabelkategorien rückwärts kompatibel. Es wird abgeschirmte Kabel verwendet, um einen 100- -Meter 4- -Kanal zu liefern, und ist für die Signalübertragung mit einer Frequenz von 600 MHz ausgelegt.
CAT7 -Kabel benötigen vollständig abgeschirmte verdrehte Paare, die als abgeschirmte Twisted -Paar (SSTP) oder abgeschirmtes verdrehtes Paar (SFTP) -Kabel (STP) bezeichnet werden, um das externe Übersprechen vollständig zu beseitigen und die Geräuschbeständigkeit signifikant zu verbessern. Daher können auch bei längeren Kabeln höhere Geschwindigkeiten erreicht werden.
3.4 Vergleich von Cat6 mit Cat7 gegen CAT8 -Kabel
Cat6 vs. Cat7:
Im Vergleich zwischen CAT6 und CAT7 sind zwei wichtige Faktoren die Übertragungsfrequenz und die Verkabelungslänge.
Basierend auf den angegebenen Informationen:
Übertragungsfrequenz:
CAT6 -Kabel bietet eine Leistung von bis zu 250 MHz.
Das CAT7 -Kabel hat eine Nennübertragungsfrequenz von bis zu 600 MHz.
Verkabelungslänge:
Die maximale Verkabelungslänge für CAT6 beträgt 100 Meter bei 1 Gbit / s.
Cat7 unterstützt auch 100 Meter, jedoch bei 10 Gbit / s.
In Bezug auf die Kabelpreise sind CAT7 -Kabel im Allgemeinen teurer als CAT6 -Kabel unter ähnlichen Bedingungen. Wenn auch nicht erschwinglich ist, ist Cat5e auch eine gute Wahl für 10G -Netzwerke.
Übrigens unterscheidet sich auch die Haltbarkeit von CAT6- und CAT7 -Kabeln. Der geschätzte Lebenszyklus von CAT6 -Kabel beträgt ungefähr 10 Jahre, während das CAT7 -Kabel eine Lebensdauer von ca. 15 Jahren hat.
Cat7 vs. Cat8:
Im Vergleich zwischen CAT7 und CAT8 sind die Transmissionsfrequenz und die Verkabelungslänge auch wichtige Faktoren.
Übertragungsfrequenz:
Cat7 Cable bietet die Leistung von bis zu 600 MHz.
CAT8 -Kabel bietet eine Leistung von bis zu 2000 MHz.
Verkabelungslänge:
Die maximale Verkabelungslänge für CAT7 beträgt 100 Meter bei 10 Gbit / s.
Das CAT8 -Kabel hat eine Kabellänge von 30 Metern bei 25 Gbit / s oder 40 Gbit / s.
In Bezug auf die Kabelpreise sind CAT8 -Kabel aufgrund der einzigartigen Funktionen, die sie von früheren Ethernet -Kabeln unterscheiden, teurer als CAT7 -Kabel.
