Arten von Kupferkabeln und Sehkabeln
May 11, 2023
Eine Nachricht hinterlassen
Heutzutage erweitert sich das Ausmaß der Rechenzentren heute, da neue Unternehmen wie Cloud Computing und künstliche Intelligenz entstehen, und ihre Architektur und Verkabelung werden immer komplexer. Die leichten und allmählich abnehmenden Kosten vonOptische Fasernhat zu einer wachsenden Nachfrage nach Faseroptik in Backbone -Netzwerkgeräten geführt. In großRechenzentrenFaseroptik macht über 70% der gesamten Verkabelung aus, die weit übertroffen werdenKupferkabel. Bedeutet dies jedoch dasGlasfaserWird Kupferkabel vollständig ersetzen? Nicht unbedingt.
I. Warum ist Kupferkabel noch ein unverzichtbarer Bestandteil von Rechenzentren?
1. Anwendungsvergleich
Obwohl die Glasfaseroptik aufgrund der zunehmenden Nachfrage nach höherer Bandbreite einen signifikanten Anteil an Rechenzentren, insbesondere in Backbone -Anwendungen, gewonnen hat, spielen Kupferkabel in Rechenzentren immer noch eine wesentliche Rolle. Insbesondere in Anwendungen wie Sprachübertragung und Stromversorgung in speziellen Umgebungen können Kupferkabel nicht durch Glasfaser -Optik ersetzt werden.
2. Eindeutige Vorteile von Kupferkabeln
Für eine umfassende horizontale Verkabelung innerhalb von 100 Metern haben Kupferkabel in Bezug auf Wartung, Kosten und Verkabelung Vorteile gegenüber Glasfasern. Die Faserkernen in optischen Fasern sind im Vergleich zu Kupferkabeln zerbrechlich, und ohne ordnungsgemäße Aufmerksamkeit während der Installation und Wartung können optische Fasern leicht brechen, was zu erhöhten Kosten führt. Obwohl der Preis für optische Fasern auf dem Markt in gewissem Maße gesunken ist, ist er außerdem im Allgemeinen immer höher als der von Kupferkabeln. Daher sind Kupferkabel im Vergleich zu Faseroptik in Bezug auf Verkabelung und Wartung bequemer und haben niedrigere Kosten.
Kupferkabel können nicht durch Glasfaser in Anwendungen wie Sprachsignalübertragung, drahtlosen Zugriff und Stromversorgungssystemen basierend auf Ethernet (POE) ersetzt werden.
Im Gegensatz zu Glasfasern übertragen Kupferkabel Daten mit elektrischen Impulsen, wodurch sie in der Lage sind, Sprachsignale zu unterstützen. Zweitens können Kupfer in Kupferkabeln Strom leiten, während die in optischen Fasern verwendeten Glasfasern dies nicht können. Infolgedessen können Kupferkabel gleichzeitig Datenkonnektivität und Stromversorgung bereitstellen, wodurch sie im drahtlosen Zugriff, POE-Systeme, LED-basierten Stromversorgungssystemen und vielem mehr verwendet werden.
Zusätzlich hat der TIA -568. 2- D Standard genehmigtModular PlugKündigte Links (MPTL) als Option zum Anschluss von Geräten, die das Wachstum von RJ45 fördern KupferkabelAnwendungen, insbesondere in Überwachungssystemen mit IP -Kameras. Darüber hinaus hat der Anhang dieser Spezifikation 28AWG-Netzwerkkabel eingeführt, und Kupferkabel mit kleineren Gauge helfen bei der Luftzirkulation und der Platzierung und ermöglichen ihre Entwicklung in Anwendungen mit hoher Dichte.
Ii. Was sind die Typen und Anwendungen von Kupferkabeln?
Was sind die gängigen Arten von Kupferkabeln? Heutzutage sind auf dem Markt verschiedene Arten von Kupferkabeln verfügbar, wie z. B. Kategorie 5e, 6, 6a, 7 und 8 Netzwerkkabel. Verschiedene Arten von Kupferkabeln haben unterschiedliche Verkabelungsanwendungen wie folgt:

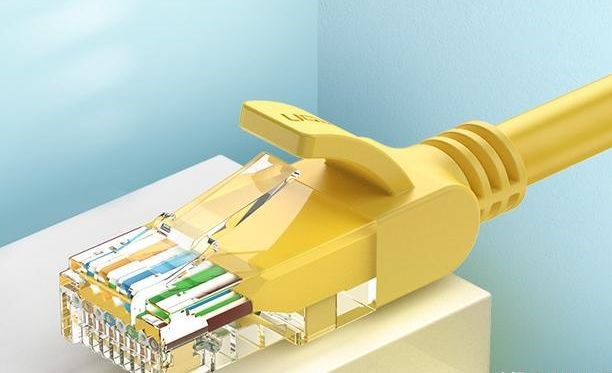

1. Kabel der Kategorie 5e
Kategorie 5e -Netzwerk Patchkabelauch bekannt als alsCat5e -Kabelwurden 2001 von TIA/EIA entwickelt. Sie haben eine geringe Dämpfung, ein minimales Übersprechen, eine maximale Bandbreite von 100 MHz und eine maximale Übertragungsrate von 1000 MB/s. Im Vergleich zu Kabeln der Kategorie 5 bieten CAT5E-Kabel erhebliche Leistungsverbesserungen, einschließlich eines höheren Verhältnisses von Dämpfung zu Überschreitung (ACR), Signal-Rausch-Verhältnis (SNR) und kleineren Verzögerungsfehlern. Cat5e -Netzwerk -Patchkabel sind für 100 MB/s und 1000 MB/S -Ethernet geeignet, die häufig in Heimnetzwerken oder Innenkabel enthalten sind. Im Allgemeinen überschreitet der maximale Übertragungsabstand von CAT5E -Kabel nicht 100 Meter, wobei der ideale Abstand innerhalb von 90 Metern liegt.
2. Kategorie 6 Kabel
Kategorie 6 -Netzwerk -Patchkabel, auch bekannt alsCat6 -Kabel, haben Sie eine Bandbreite von 250 MHz und eine maximale Übertragungsrate von 10 GB/s. Im Vergleich zu Kategorie 5E -Kabeln ist die interne Struktur von CAT6 -Kabeln optimiert. Sie verwenden eine Kreuzett-Struktur mit einer kleineren verdrehten Paar-Tonhöhe, die die Leistung hinsichtlich des Übersprechens und des Renditeverlusts verbessert. CAT6 -Kabel bieten eine höhere Übertragungsleistung als Kategorie 5E -Kabel und eignen sich besser für Anwendungen mit Übertragungsraten von mehr als 1 Gbit / s. Im Allgemeinen überschreitet der maximale Übertragungsabstand für CAT6 -Kabel nicht 100 Meter.

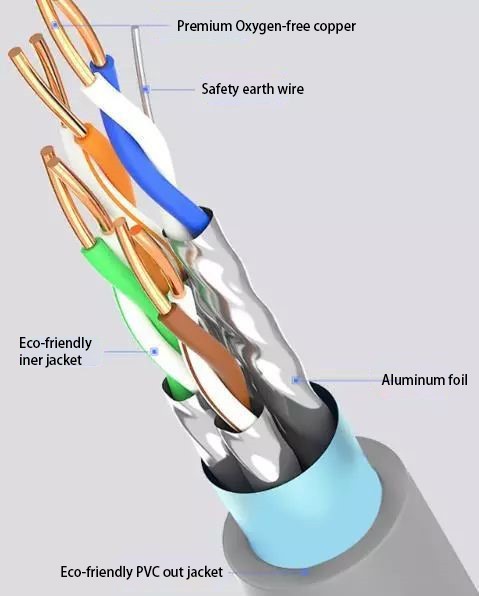

3. Kategorie 6A -Kabel
Kategorie 6A -Netzwerk -Patchkabel, auch bekannt alsCat6a -Kabel, sind eine verbesserte Version von Cat6 -Kabeln. Sie haben die doppelte Bandbreite von Cat6 -Kabeln mit einer Übertragungsfrequenz von bis zu 500 MHz und einer maximalen Übertragungsrate von 10 GB/s. Aufgrund der überlegenen Struktur von Cat6a -Kabeln helfen sie, außerirdisches Übersprechen (AXT) zu beseitigen und können Entfernungen von bis zu 120 Metern unterstützen, obwohl empfohlen wird, innerhalb von 100 Metern für praktische Anwendungen zu bleiben. Darüber hinaus verfügen CAT6A -Kabel im Vergleich zu CAT6 -Kabeln dickere Leitermaterialien, wodurch sie besser für industrielle Umgebungen geeignet sind.
Viele Menschen im niedrigen Spannungsfeld haben möglicherweise Fragen zu den Unterschieden zwischen CAT6- und CAT6A-Kabeln. Das folgende Diagramm bietet einen Vergleich, um die Unterschiede zu veranschaulichen.
4. Kabel Kategorie 7
Kategorie 7 -Netzwerk -Patchkabel, auch bekannt alsCat7 -Kabel, haben Sie eine Übertragungsfrequenz von bis zu 600 MHz und unterstützen Sie die Übertragungsraten von 10 Gbit / s in einem Übertragungsabstand von 100 Metern. Sie sind für 10 Gigabit -Ethernet geeignet. Im Vergleich zu früheren Generationen von Netzwerkkabeln verfügen CAT7 -Kabel starke Abschirmmöglichkeiten, was die Abschwächung effektiv verringert. Sie sind zum Anschließen von Schalter geeignet.Patch -Panelsund andere Geräte in Rechenzentren mit hoher Dichte. Es ist erwähnenswert, dass CAT7 -Kabel bei einer Übertragungsabstand von 50 Metern Übertragungsraten von bis zu 40 Gbit / s erreichen können und selbst in einer Entfernung von 15 Metern die Rate 100 Gbit / s erreichen kann. Derzeit wurden CAT7 -Kabel aufgrund ihrer mangelnden Flexibilität und Verwaltbarkeit nicht weit verbreitet.
5. Kategorie 8 Kabel
Kategorie 8 -Netzwerk -Patchkabel, auch bekannt alsCat8 -Kabel, sind der von ANSI/TIA -568-} c. 2-1 definierte Kupferkabelstandard der nächsten Generation. Sie unterstützen eine Bandbreite von bis zu 2000 MHz und eine Übertragungsrate von bis zu 40 GB/s. Ihr maximaler Übertragungsabstand beträgt jedoch nur 30 Meter, was sie für Kurzstreckenverbindungen in geeignet istRechenzentrenwie Server,Schalterund Patch -Panels. CAT8-Kabel sind speziell für 25-GBASE-T- und 40GBASE-T-Anwendungen ausgelegt, wodurch sie besonders geeignet sind, um Switches und Server der Rechenzentrum zu verbinden.
Ⅲ. Zusammenfassung
Glasfaserkabelund Kupferdrähte sind zwei gängige Übertragungsmedien in Rechenzentren. Beide bieten Widerstand gegen Interferenz und gute Sicherheit. Aber was sind die wichtigsten Unterschiede zwischen Glasfaseroptik und Kupferdrähten? Die Unterschiede liegen hauptsächlich in den folgenden vier Aspekten:
1. Übertragungsabstand
Im Allgemeinen überschreitet der Übertragungsabstand der Kupferdrähte nicht 100 Meter, während der maximale Übertragungsabstand der Glasfaser bis zu 100 Kilometer (Einzelmodusfaser) erreichen kann, die weit über das der Kupferdrähte hinausgehen.
2. Übertragungsgeschwindigkeit
Derzeit kann die maximale Übertragungsgeschwindigkeit von Kupferdrähten bis zu 40 Gbit / s (wie Ethernet -Kabel der Kategorie 8 und DAC -Passivkabel) erreichen, während Glasfasergeschwindigkeiten bis zu 100 Gbit / s (z. B. OM4) erzielen könnenGlasfaser -Fleckenkabel), signifikant überladende Kupferdrähte.
3. Wartung und Management
ErstellenRJ45 -SteckerDas Verbinden von Geräteports mit Kupferdrähten ist relativ einfach. Im Gegensatz dazu erfordern das Schneiden, Spleißen und Verbinden von Glasfasern höhere Präzision und sind komplexere Operationen.
4. Kosten
Bei der gleichen Länge sind Glasfaser im Allgemeinen etwas billiger als Kupferdrähte. Die Kosten für Glasfaserverbindungsgeräte (z. B. Glasfaserkoppler) und die Installation sind jedoch höher als die von Kupferdrähten. In Bezug auf die Projektkosten sind Glasfaser -Optiken daher tendenziell teurer als Kupferdrähte.
Aus dem obigen Vergleich ist klar, dass sowohl Glasfaser- als auch Kupferdrähte ihre eigenen Vorteile haben.
Kupferkabel haben immer noch erhebliche Bedeutung für Anwendungen wie Sprachübertragung, Innennetzwerke, horizontale Verkabelung und POE -Systeme. Sie werden nicht vollständig durch Glasfaser ersetzt. Darüber hinaus wird die Kupfertechnologie kontinuierlich recherchiert und entwickelt, um zukünftige Anforderungen an die Verbindung von mehr Geräten zu erfüllen.
