In Bezug auf die Frage vonRJ45 -Plugs -TypenViele Freunde haben verwandte Fragen gestellt, von denen die meisten während der Projekte auftreten. Obwohl es einfach erscheinen mag, ist es auch der häufigste Bereich für Fehler in Projekten. Lassen Sie uns für dieses Problem zusammenfassen und eine umfassende Erklärung von gebenRJ45 -Plugs -Typen, die Funktionen jedes Kerns in verdrehten Paarkabeln, alle Arten von RJ45 -Steckern, die für Cat 5, Cat 6 und verwendet werden Katze 7 Kabel, und besprechen verschiedene Fragen im Zusammenhang mit den Arten vonRJ45 -Steckerund ihre Anwendungen inVerdrehte Paarkabel.
1. Drahtsequenz und Übertragungsabstand
Erstens ist es wichtig, den Gesamtzweck der acht Kupferleiter zu verstehen. Die acht Kupferleiter werden bei einer bestimmten Dichte zusammengedreht, um gegenseitige elektromagnetische Interferenzen zu verringern. Auf diese Weise lassen sich die abgesetzten Wellen zwischen den Leitern gegenseitig aus, wodurch sich die gestrahlten Wellen gegenseitig abbrechen und die Störungen effektiv beseitigen. Der Name "Twisted Pair" stammt aus dieser Konstruktion.
Verdrehtes Paar Die Kabel wurden ursprünglich zum Übertragen von Telefonsignalen verwendet und später allmählich in die digitale Signalübertragung eingeführt. Heutzutage sind weit verbreitete Cat5- und Cat6 -Twisted -Paar -Kabel. Sowohl Cat5 als auchCat6 -Kabelkann eine Bandbreite von 1000 Mbit / s erreichen. Jedoch,CAT5 -Kabel hat einen kürzeren Abstand für die Übertragung von Gigabitsignalen. Bei Verwendung von CAT5 für Gigabit -Netzwerke wird empfohlen, den Abstand innerhalb von 30 Metern zu steuern.
Ein Nachteil von verdrehten Paarkabeln ist die begrenzte Übertragungsabstand. Im Allgemeinen können sie bis zu 100 Meter erreichen, während Kabel mit höherer Qualität rund 120 Meter erreichen können.
Für typische Gigabit -Netzwerke werden vier Kabelpaare (acht Kerne) verwendet. Für Netzwerke unter 100 Mbit / s werden normalerweise nur vier Drähte verwendet: 1, 2, 3 und 6.
Standard-Liniensequenz (T568B): Beide Enden der Linie haben die gleiche Sequenz, die: orangeweiß, orange, grün-weiß, blau, blau-weiß, grün, braunweiß, braun.
Die 568A -Liniensequenz ist nicht mehr erforderlich, um sich zu erinnern, da sie nicht mehr verwendet wird.
2. Funktionen jedes Kerns
Warum verwenden verdrehte Paarkabel 1, 2, 3 und 6 (1236) Kerne? Das liegt daran, dass jeder Kern einer bestimmten Funktion dient:
Nr. 1. Ausgabedaten (+)
Nr. 2. Ausgabedaten (-)
Nr. 3. Eingabedaten (+)
Nr. 4. reserviert für den Telefonnutzung
Nr. 5. reserviert für den Telefonnutzung
Nr. 6 Eingabedaten (-)
Nein 7 für den Telefonnutzung reserviert
Nr. 8. Für den telefonischen Gebrauch reserviert
Wie wir sehen können, werden zwar acht Kerne in verdrehten Paarkabeln in weit verbreiteten 100 -Mbit / s -Netzwerken vorhanden, aber tatsächlich werden tatsächlich vier Kerne verwendet: 1, 2, 3 und 6, die jeweils die Funktionen des Empfangs und der Übertragung von Signalen dienen. Die Kerne 4, 5, 7 und 8 sind bidirektional und für andere Verwendungen reserviert.
In Netzwerken, die über 100 Mbit / s arbeiten, werden jedoch alle acht Kerne verwendet. Zum Beispiel werden für Kategorien 6 oder höhere Kabel nicht nur die Kerne 1, 2, 3 und 6 verwendet, sondern alle acht Kerne werden benötigt; Andernfalls kann das Netzwerk instabil werden.
Darüber hinaus gibt es einen Schlüsselfaktor: Der Übertragungsabstand und die Stabilität des Kabels werden durch die verwendeten Materialien beeinflusst. Einige Hersteller verwenden möglicherweise nur vier der acht Kerne in der Herstellung von Kabeln, während die anderen vier Kerne aus Kupfer-beschichteten Aluminium, Kupferstahl oder sogar Kupfer-Bügeleisen bestehen können. Daher ist die Auswahl seriöser Hersteller (wie COBTEL) von entscheidender Bedeutung.
Minderwertige Kabel können eine schwere Dämpfung der Datenübertragung erleiden, was zu signifikant verringerten Übertragungsabständen führt.
3. Der Unterschied zwischen CAT5E- und CAT6 -Steckern:
Nachdem wir die Eigenschaften von verdrehten Paarkabeln verstanden haben, konzentrieren wir uns auf die Unterschiede zwischenCat5e -SteckerUndCat6 -Stecker. Vergleichen wir zunächst CAT5E- und CAT6 -Kabel.
Cat5e/Cat5:
Kerndurchmesser: 0. 511mm
Querschnittsfläche: 19,625 mm²
Cat6:
Kerndurchmesser: 0. 574 mm
Querschnittsfläche: 30.1754 mm²
3.1 Cat5e -Stecker:
Frontansicht derCat5e RJ45 -Steckermit allen acht Kernen, die in einer geraden Linie angeordnet sind.
Seitenansicht der CAT5E RJ45 -Stecker, die zwei Zähne in den Kontaktpunkten anzeigen.
3.2 Cat6 -Stecker:
Der Cat6 RJ45-Stecker ist in einteiligen und zweiteiligen Designs erhältlich. Konzentrieren wir uns auf das zweiteilige Design.
Der zweiteilige Cat6 RJ45 Plugunterscheidet sich von dem traditionellen CAT5E RJ45 -Stecker, da er aus zwei Teilen besteht: dem inneren Teiler und der äußeren Hülle.
Zweiteiliges Design (RJ45-Stecker und Teiler).
Vorderansicht der Cat6 RJ45 -Stecker mit allen acht Kernen, die in einem verschachtelten Muster angeordnet sind.
Cat6 RJ45 -Stecker mit drei Kontaktpunkten zur Komprimierung.
3.3 Terminierungsmethode des Cat6 -Steckers:
Aufgrund der Eigenschaften des Cat6 RJ45 -Steckers unterscheidet sich auch die Verdrahtungsmethode. Es beinhaltet die Verwendung eines zusätzlichen Teilermoduls.
Spezifische Schritte zur Beendigung des Cat6 RJ45 -Steckers:
CAT6-Kabel haben alle acht Kerne in einem auf und ab verschachtelten Muster mit größeren Drahtschlitzen angeordnet. Die vorderen Kontaktpunkte haben drei Gabeln, die beim Komprimieren der Kerne einen größeren Kontaktbereich bieten. Cat6 RJ45 -Stecker werden üblicherweise für Gigabit -Netzwerke verwendet und sind auch rückwärtskompatibel mit 100 Mbit / s -Netzwerken.
3.4 Können Cat6 -Kabel Cat5e RJ45 -Stecker verwenden?
Die Kupferkerne von Cat6 -Kabeln sind dicker als die von CAT5E -Kabeln. Der Unterschied in der Kerndicke führt zu verschiedenen Lochgrößen innerhalb der RJ45 -Stecker. Das Eingangsloch für CAT5E beträgt 1,02 mm, während es für Cat6 1,08 mm beträgt. Wenn ein Cat6-System Cat5e RJ45-Stecker verwendet, kann es zu einem schlechten Cros-Stalk (nächsten) und der Systemleistung führen.
Beide Arten von RJ45 -Steckern haben die gleichen äußeren Abmessungen. Wenn es sich also um ein Cat5e -System handelt, können Cat6 RJ45 -Stecker dafür verwendet werden.
4. Welche Art von RJ45 -Steckern werden für CAT7 -Kabel verwendet? Wie mache ich RJ45 -Stecker?
4.1 Cat7 -Stecker:
Wie zu sehen ist, dieCat7 -SteckerHat ein Metallschildgehäuse.Cat7 -KabelNehmen Sie einen Einzelpaarschild und dann eine Gesamtschildstruktur an. Daher werden Cat7 RJ45 -Stecker abgeschirmt, was eine effektivere Beseitigung des Übersprechens zwischen Paaren bietet.

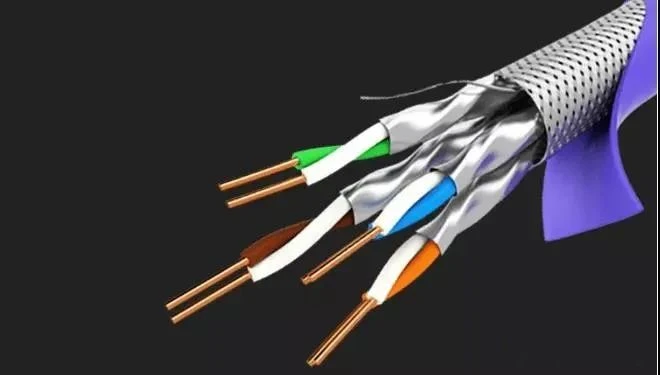

Cat7 -Kabel
Cat7 -Stecker
4.2 Termination von CAT7 -Steckern:
Werkzeuge erforderlich:Cat7 RJ45 Plug, Drahtstripper, Schere,Crimp -Werkzeug, Kabel -Tester.
Für ein lebendigeres Verständnis haben wir ein Video zur Verfügung gestellt, um den Prozess der Herstellung von CAT7 -Steckern im Detail zu erläutern.
4.3 Anwendungen von CAT7 -Kabeln:
CAT7-Kabel werden in der Regel in Szenarien verwendet, die Hochgeschwindigkeitsübertragung und hohe Bandbreite erfordern, wie z. B. Videokonferenzen, Streaming von Mediensendung, netzwerkbasierte Sprachanrufe, Grid-Computing und Speicheretzwerke.
Aufgrund ihrer Kompatibilität mit 10/100/1000/10GBase-TX-Ethernet-Datenübertragung werden sie auch in horizontaler Kabel mit hoher Nachfrage innehorischer Innenräume häufig verwendet. Aufgrund ihrer starken Abschirmmöglichkeiten sind CAT7 -Kabel für abgeschirmt geeignetRechenzentrenund sichere Netzwerke.
Aufgrund ihrer Kompatibilität mit 10/100/1000/10GBase-TX-Ethernet-Datenübertragung werden sie auch in horizontaler Kabel mit hoher Nachfrage innehorischer Innenräume häufig verwendet. Aufgrund ihrer starken Abschirmmöglichkeiten sind CAT7 -Kabel für abgeschirmt geeignetRechenzentrenund sichere Netzwerke.
